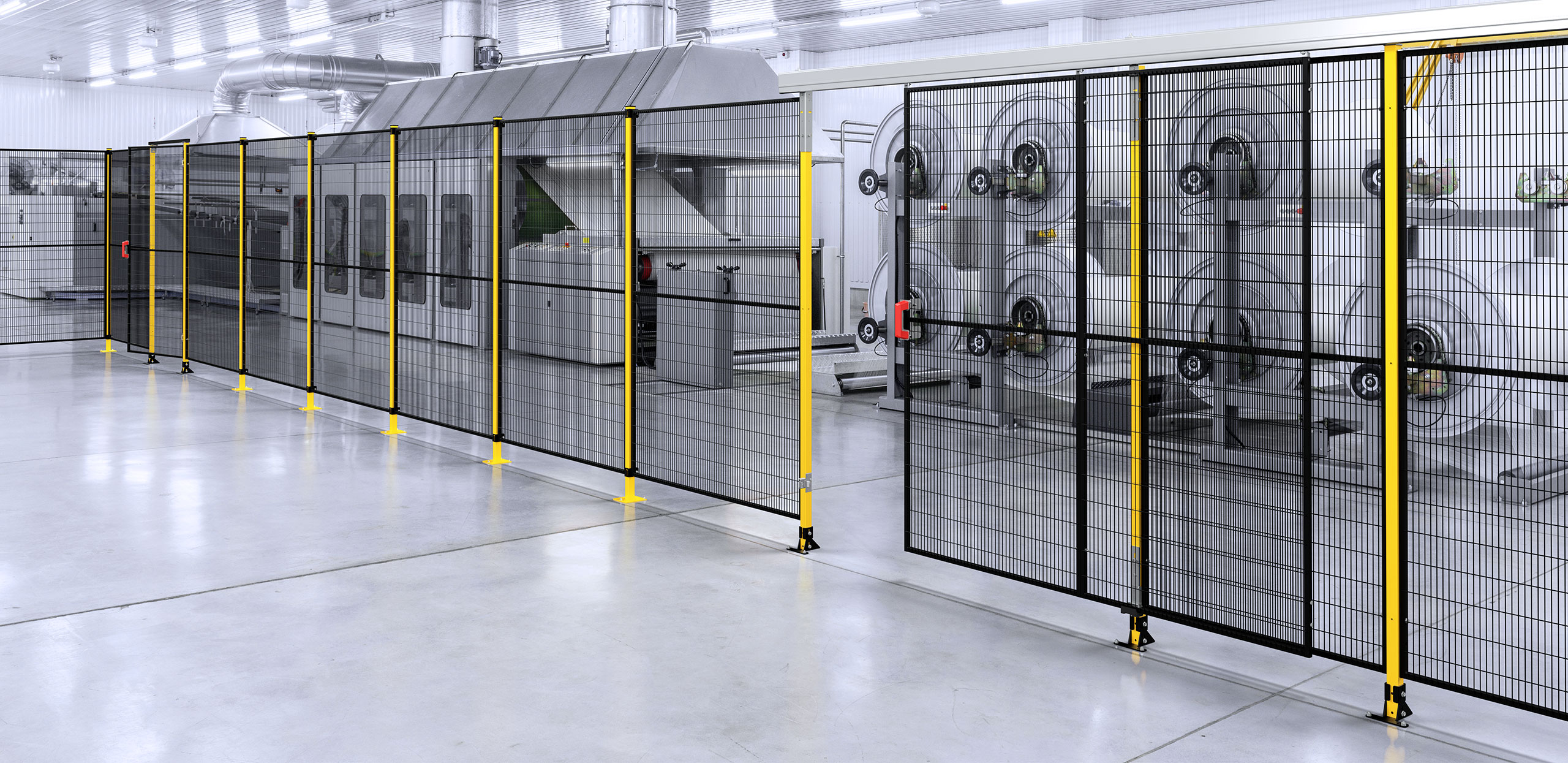

Protezioni Perimetrali Modulari per Macchinari e Robot

La scelta dipende da alcune variabili principali che è necessario valutare congiuntamente: la frequenza di accesso alla zona protetta e le modalità di apertura richieste, il livello di resistenza agli impatti definito dall'Analisi dei Rischi, la configurazione del layout da proteggere, gli eventuali requisiti igienici dell'ambiente di installazione.

Queste sono indicazioni di massima: la soluzione ottimale emerge spesso dal confronto tra più fattori contemporaneamente. I nostri venditori sono a disposizione per supportarvi nella scelta del sistema di Protezioni Perimetrali più adatto alla vostra applicazione.

La norma EN ISO 13857 stabilisce le altezze minime in funzione della distanza dal punto di pericolo e della postura dell'operatore. L'altezza minima standard dei Sistemi Satech è 1620 mm, valore che copre il requisito normativo per la maggior parte delle applicazioni industriali.

Quando il rischio di scavalcamento o la distanza dal pericolo richiedono un'altezza maggiore, i sistemi sono disponibili anche a 2220 mm e 2620 mm (fino a 3180 mm per ImpactGuard con piantane da 60 mm). La scelta corretta dipende dall'analisi del rischio specifica per ogni installazione; il nostro Ufficio Tecnico fornisce supporto gratuito per il dimensionamento.

Per un quadro completo, vi rimandiamo alla pagina delle Normative di riferimento.

Il requisito fondamentale è che la Protezione non possa essere rimossa o aggirata senza un'azione volontaria e documentata: i ripari fissi richiedono un utensile per la rimozione, i ripari interbloccati arrestano la macchina prima che l'accesso sia possibile.

Un secondo requisito è la continuità del perimetro: ogni apertura, passaggio di materiali o cavità nella recinzione deve essere valutata con le distanze di EN ISO 13857 per verificare che non consenta il raggiungimento della zona pericolosa.

In linea generale, una protezione con lacune geometriche può non rispettare i requisiti della Direttiva Macchine 2006/42/CE. A ogni modo, la valutazione dipende sempre dall'Analisi del Rischio specifica dell'installazione.

Sì. La gamma Satech è progettata con un'architettura cross-modulare: le piantane Mix&Match di ImpactGuard e AdaptaGuard, forate sui tre lati, sono compatibili con tutte le tipologie di pannello e di fissaggio della gamma. È possibile abbinare pannelli in rete, in policarbonato, FullSteel in lamiera o compositi sullo stesso perimetro, in funzione delle esigenze specifiche di ogni area dell'impianto. Questo consente di ottimizzare costi e prestazioni su layout complessi o con zone a rischio eterogeneo.

Per maggiori informazioni, rimandiamo alla nostra pagina delle Protezioni Perimetrali Cross-Modulari.

Sì. I Sistemi Satech sono progettati con una logica cross-modulare: le piantane ImpactGuard e AdaptaGuard sono compatibili con ogni tipologia di pannello e sistema di fissaggio della gamma, permettendo di integrare nuovi componenti su un perimetro esistente senza ripartire da zero.

In pratica, è possibile aggiungere un pannello senza telaio a un layout con telaio esistente, proteggere un'area specifica con pannelli FullSteel mantenendo il resto in rete, o agganciarsi a piantane già installate con i fissaggi di ultima generazione. Questa flessibilità è utile sia in caso di revamping di impianti che di semplici modifiche al layout produttivo. Per maggiori informazioni, consigliamo la lettura della nostra guida alla scelta tra revamping e nuovi macchinari.

Sì. Le Protezioni Perimetrali fisiche possono essere integrate con sistemi complementari in funzione del contesto produttivo.

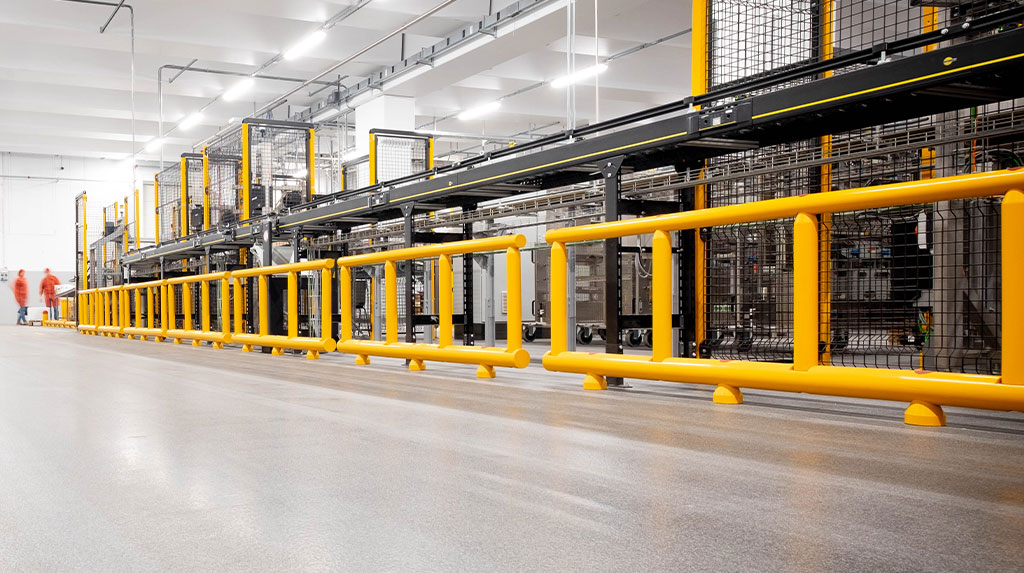

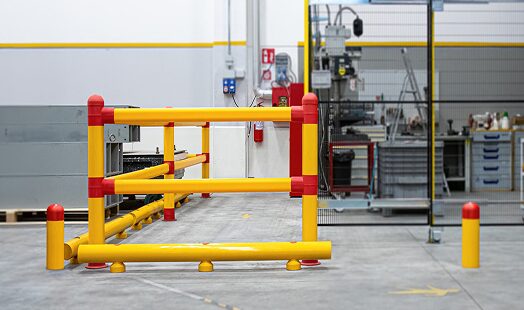

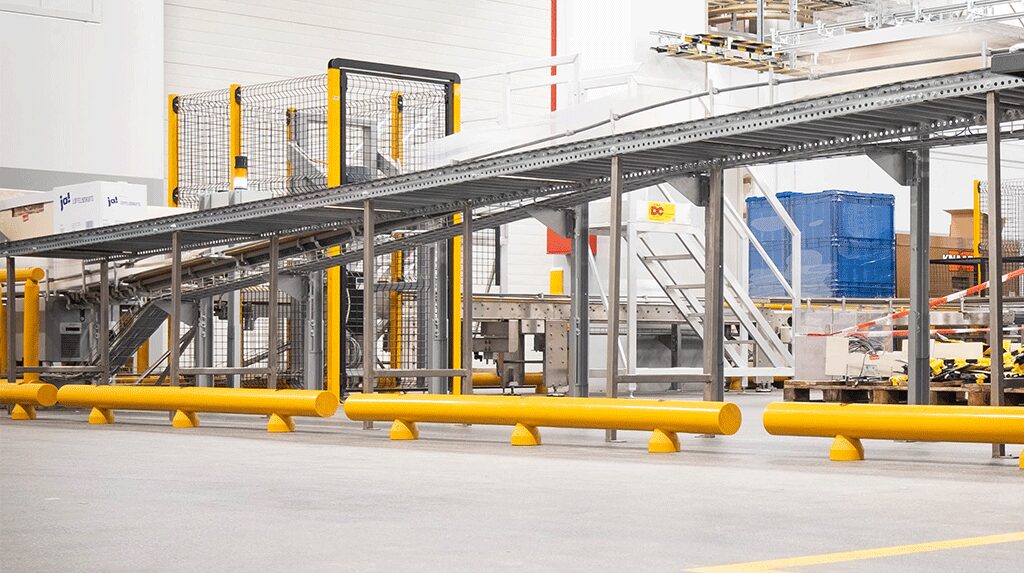

Per aree con traffico di carrelli elevatori o AGV, le Barriere Antiurto Industriali proteggono strutture e impianti dagli urti accidentali.

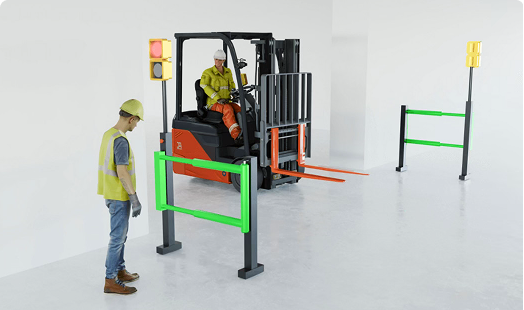

Per ambienti dove la separazione fisica non è sufficiente o praticabile, i Sistemi di Sicurezza Attiva rilevano la presenza di pedoni e veicoli in tempo reale, prevenendo le collisioni.

Entrambe le soluzioni sono progettate per integrarsi alla perfezione con la Gamma di Protezioni Perimetrali Satech.

L'ufficio tecnico di Satech elabora il layout del perimetro a partire dai disegni forniti dal cliente, ottimizzando la configurazione con i moduli dei sistemi standard per contenere costi e materiali. I pannelli dei Sistemi con telaio sono disponibili in 7 larghezze e quelli senza telaio in 8 larghezze: una versatilità che consente di coprire pressoché qualsiasi layout richiesto.

Per chi preferisce lavorare in autonomia sono disponibili due opzioni. Con la libreria 3D su TraceParts è possibile scaricare i modelli della libreria Satech in formati compatibili con i principali software CAD.

Con il software gratuito Disegna è invece possibile progettare il proprio perimetro direttamente, importando la pianta del macchinario da proteggere e ottenendo automaticamente la distinta componenti (Bill of Materials) da allegare all'Ordine.

Satech mantiene uno stock permanente di prodotti standard. Per i componenti disponibili a magazzino i tempi di approntamento sono di 6 giorni lavorativi. Per i prodotti standard non a stock — pannelli, porte, accessori e sistemi di chiusura — i tempi variano da 8 a 18 giorni lavorativi in funzione del componente, e vengono confermati in fase di offerta. Per le configurazioni su misura CustomGuard, i tempi sono definiti nell'offerta tecnica a seguito della progettazione. Il nostro Ufficio Tecnico è disponibile per una stima precisa sulla vostra specifica esigenza.

Sì. Satech fornisce preventivi gratuiti e senza impegno, elaborati dall'Ufficio Tecnico a partire dal layout del macchinario o dell'impianto da proteggere. È possibile caricare direttamente un file DWG, PDF o STP nel form di contatto, oppure descrivere l'esigenza per ottenere un primo orientamento. Per chi preferisce lavorare in autonomia, il software gratuito Disegna consente di progettare il proprio perimetro e generare automaticamente la distinta componenti.

Sì. Satech opera con un Sistema di Gestione certificato da Bureau Veritas secondo tre standard internazionali: ISO 9001 (Qualità), ISO 14001 (Ambiente) e ISO 45001 (Salute e Sicurezza sul Lavoro). Le certificazioni documentano che i processi produttivi, la gestione ambientale e le condizioni di lavoro sono soggetti a verifica periodica da parte di un ente terzo accreditato. Satech aderisce inoltre al programma EcoVadis per la valutazione delle pratiche di sostenibilità lungo la filiera.
