Modificare una protezione perimetrale: gli accessori che semplificano retrofit e ampliamenti

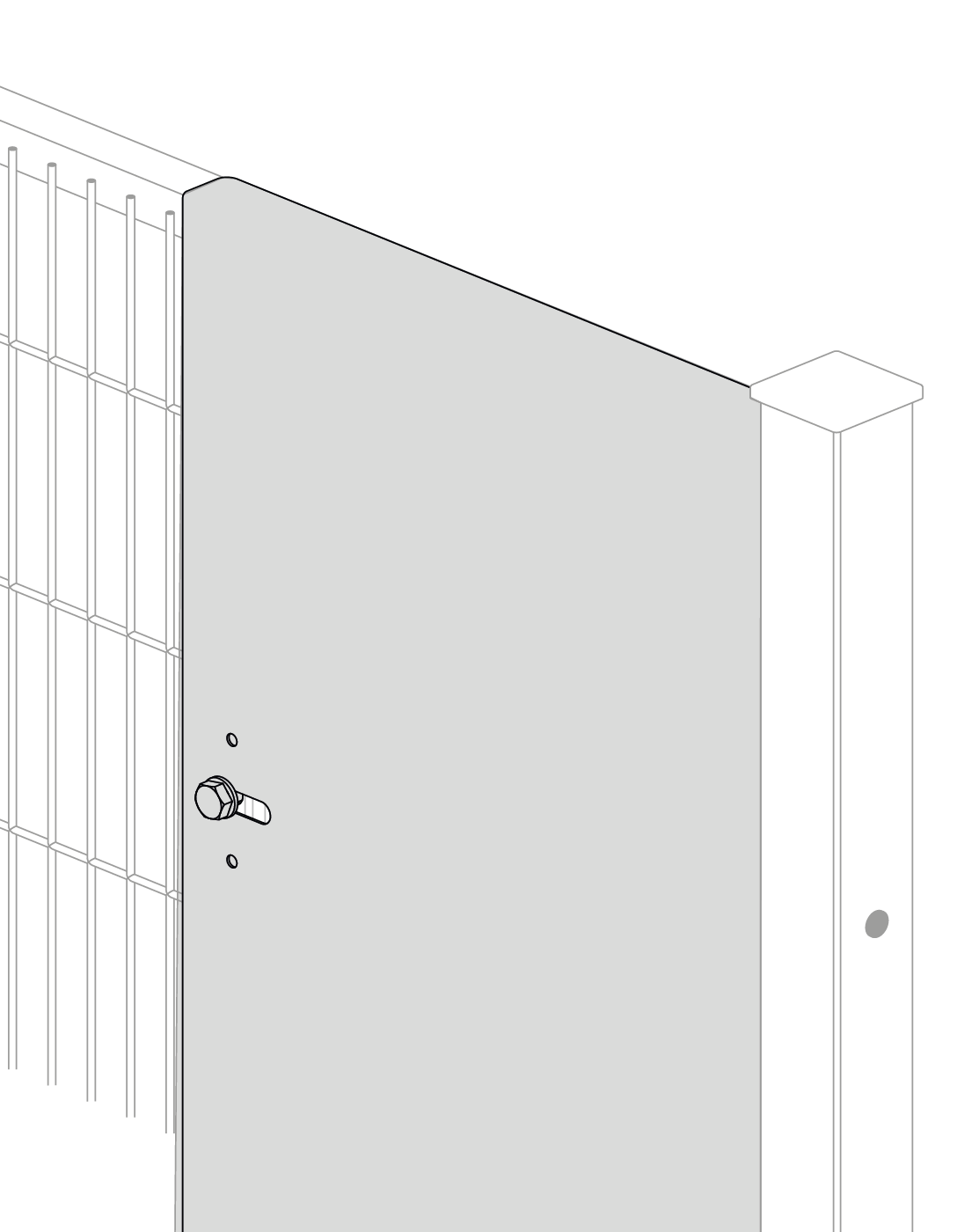

Capita spesso che un nuovo layout lasci degli spazi scoperti lungo il perimetro. Basta spostare una piantana di pochi centimetri, per fare posto a un nuovo macchinario, perché si crei una fessura tra due pannelli: in questo caso, interno al perimetro, si può ricorrere all'estensione pannello in lamiera Satech, che si fissa direttamente alla piantana e recupera, in modo regolabile, fino a 240 mm in orizzontale sui pannelli con telaio 20x20 mm e FullSteel.

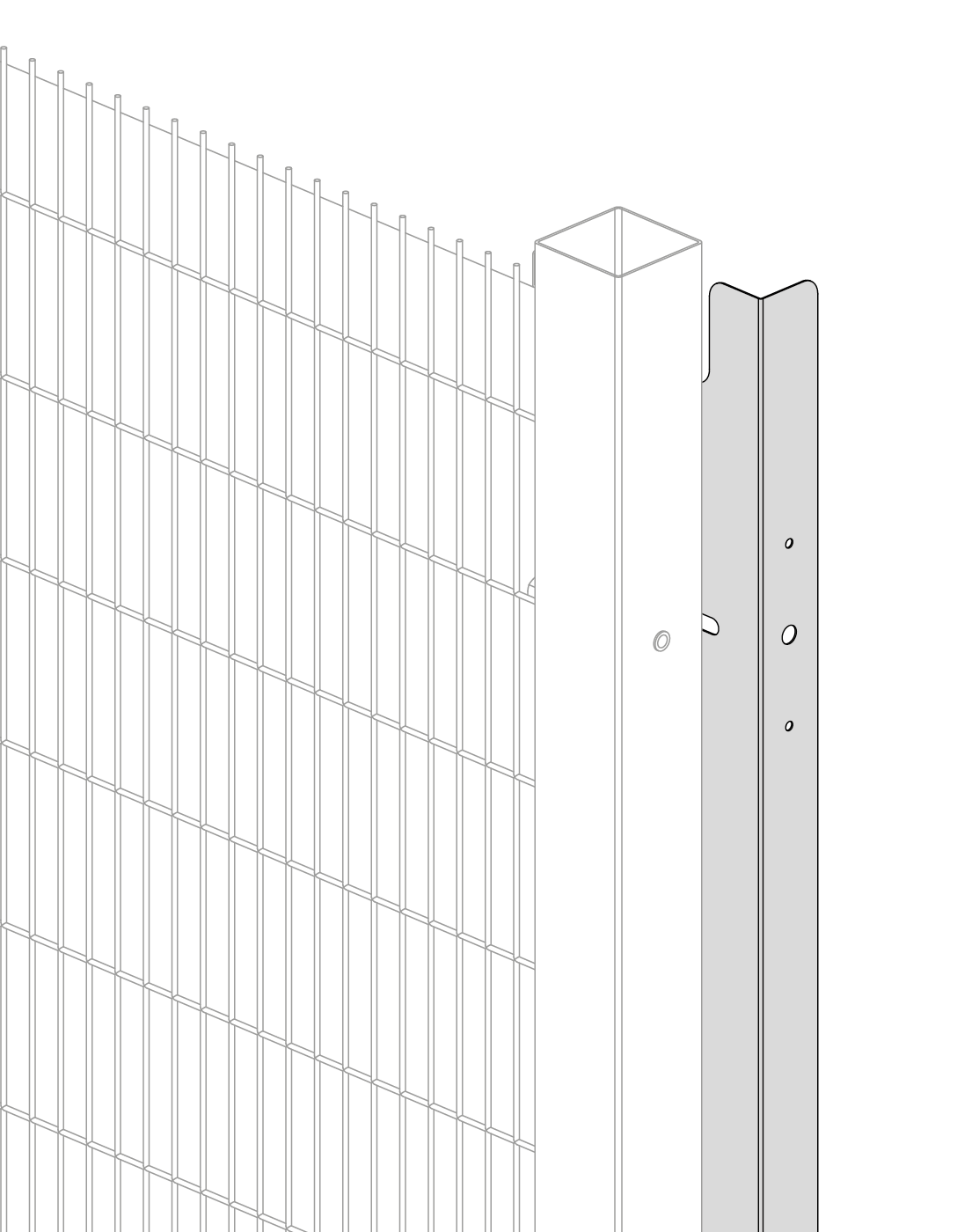

Diverso è il caso in cui lo spazio scoperto si trova invece ai margini del perimetro, tra l'ultima piantana e una parete o una colonna. Qui la soluzione migliore è il tamponamento verticale, disponibile in altezze tra 1640 e 3200 mm, che completa lo spazio tra la piantana terminale e la struttura fissa e impedisce l'accesso alla zona pericolosa con gli arti.

Non sempre il problema è una distanza da colmare: a volte è l'intero tracciato della recinzione a dover cambiare direzione. Succede, ad esempio, quando l'introduzione di un nuovo isolotto di lavoro o di un nastro trasportatore impone alla protezione di aggirare l'ostacolo con un'angolazione diversa da quella originaria.

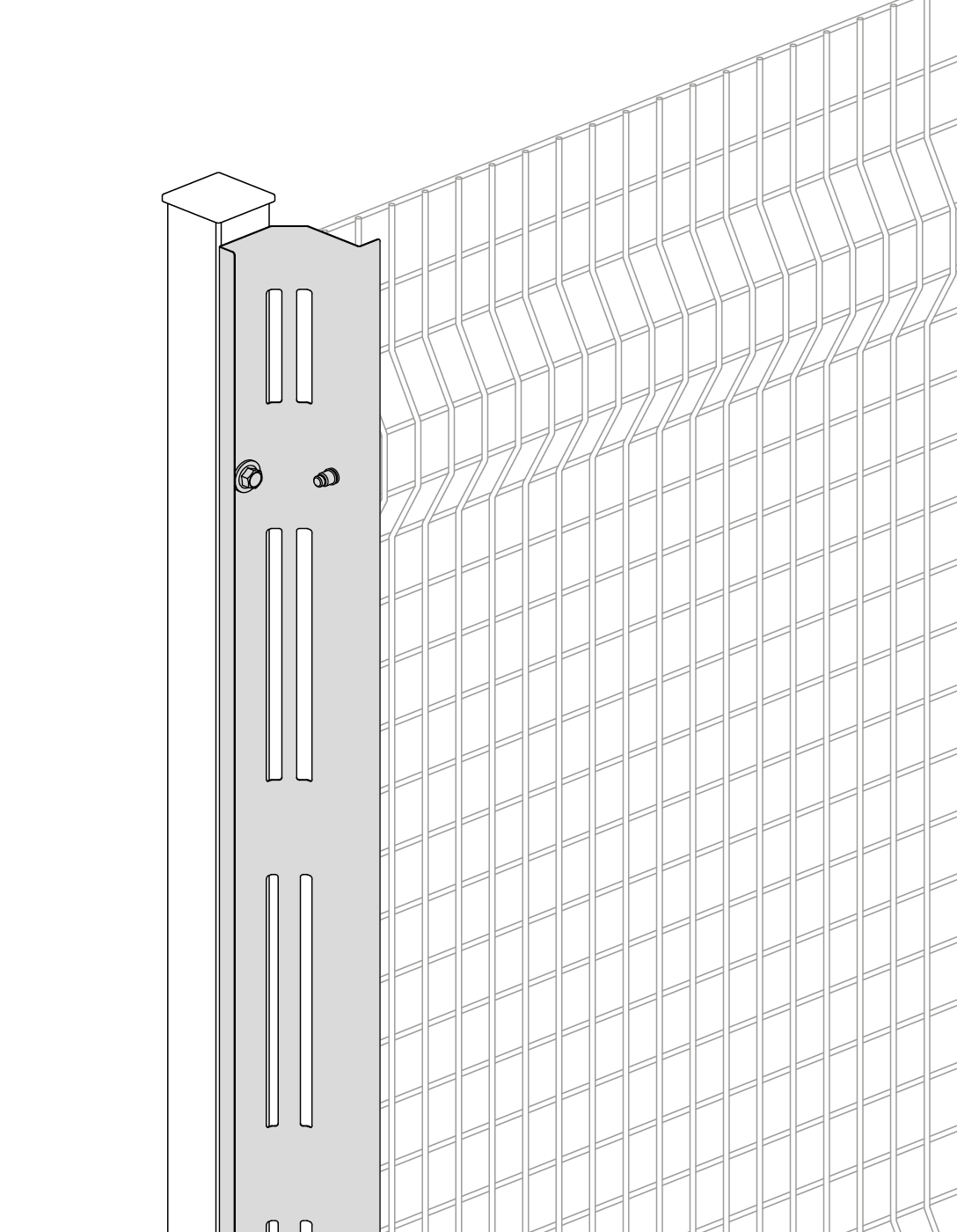

In questi casi entrano in gioco le giunzioni per angolo variabile Satech: staffe da fissare con viteria a piantana e pannello, capaci di creare inclinazioni tra 25° e 90° nei sistemi senza telaio, e tra 45° e 135° nei pannelli con telaio da 20 e 30 mm.

Ci sono situazioni in cui i pannelli devono restare perfettamente allineati, ma non è possibile inserire una piantana nel punto previsto. Questo accade, ad esempio, quando canaline a pavimento, tubazioni impiantistiche o altri elementi strutturali occupano proprio lo spazio necessario per l'appoggio. In questi casi, rinunciare alla continuità della protezione non è un'opzione.

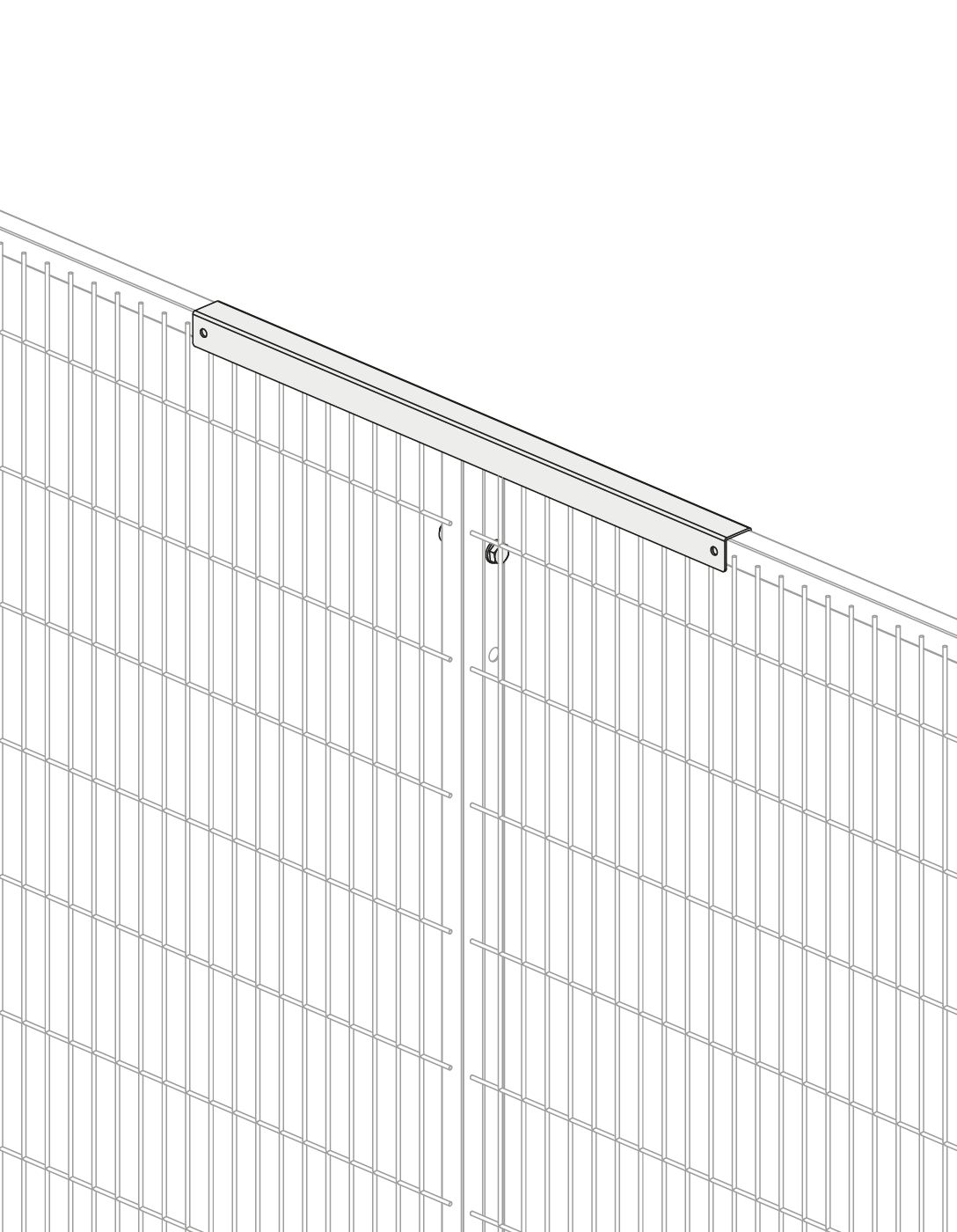

A questo scopo è possibile utilizzare la giunzione lineare rinforzata Satech, che collega i due pannelli nella parte superiore e non richiede alcun appoggio a terra. Anche in questa configurazione, l'accessorio è compatibile con i pannelli con telaio da 20 e 30 mm.

Un'altra situazione ricorrente riguarda i controlli periodici: un tecnico deve raggiungere un punto della macchina per un'ispezione o per prelevare campioni per il controllo statistico dei processi, e il pannello di protezione blocca completamente l'accesso a quel punto. A questo si aggiungono le situazioni di emergenza: in una cartiera, ad esempio, può capitare di dover intervenire rapidamente su una bobina di carta che si è bloccata, ma anche in quel caso la protezione ostacola l'accesso.

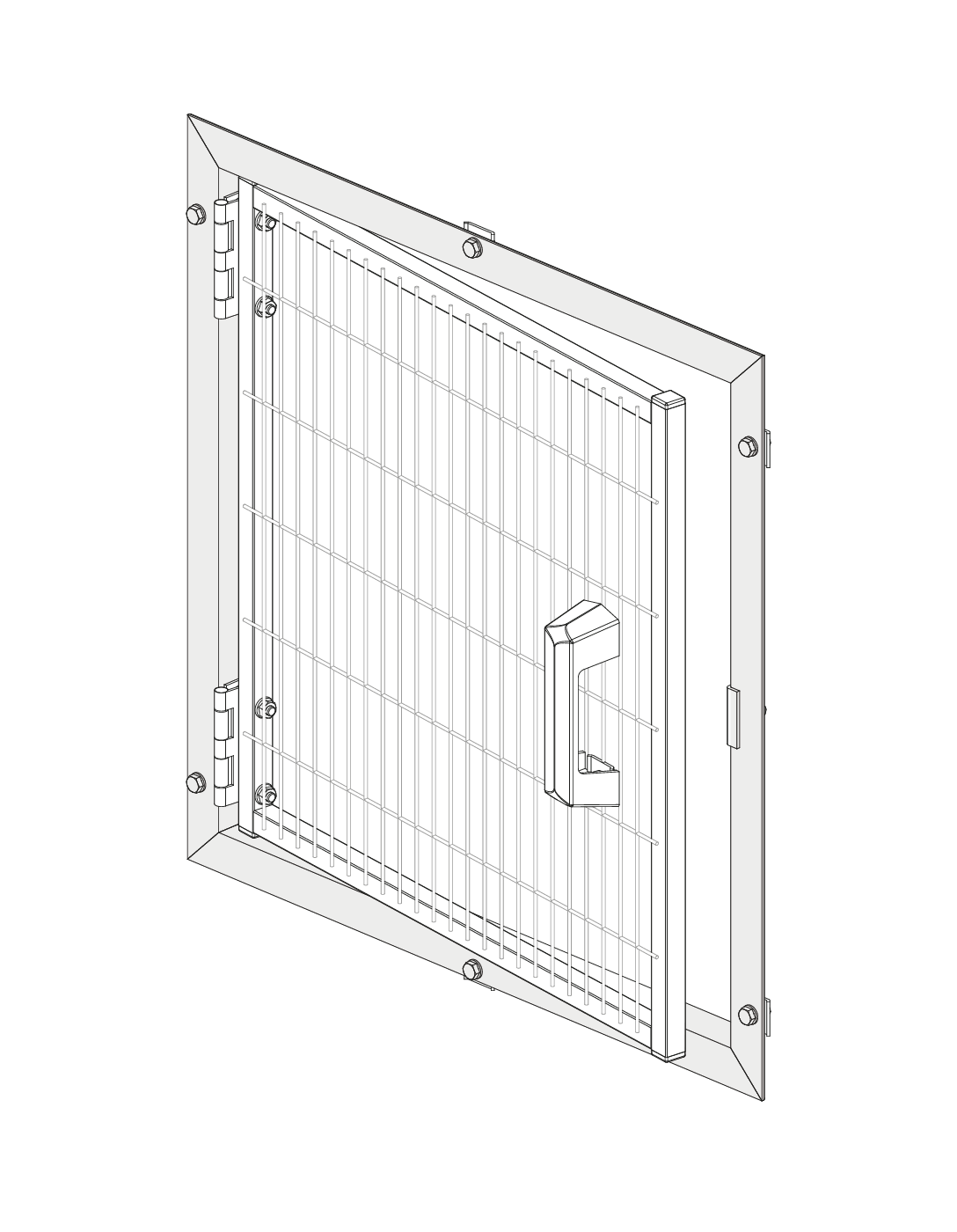

In entrambe le casistiche, l'apertura di un intero varco non controllato rappresenterebbe un rischio aggiuntivo. La risposta a queste esigenze è lo sportello a inserto Satech, che ricava un'apertura da 400×400 mm o 600×600 mm direttamente nei pannelli con telaio da 20 e 30 mm, e si può abbinare a safety switch e interblocchi in base alla valutazione del rischio.

Non sempre le misure standard dei pannelli coincidono con lo spazio effettivamente disponibile in larghezza: a seguito di modifiche del layout, può capitare che serva un pannello più stretto di quello di serie.

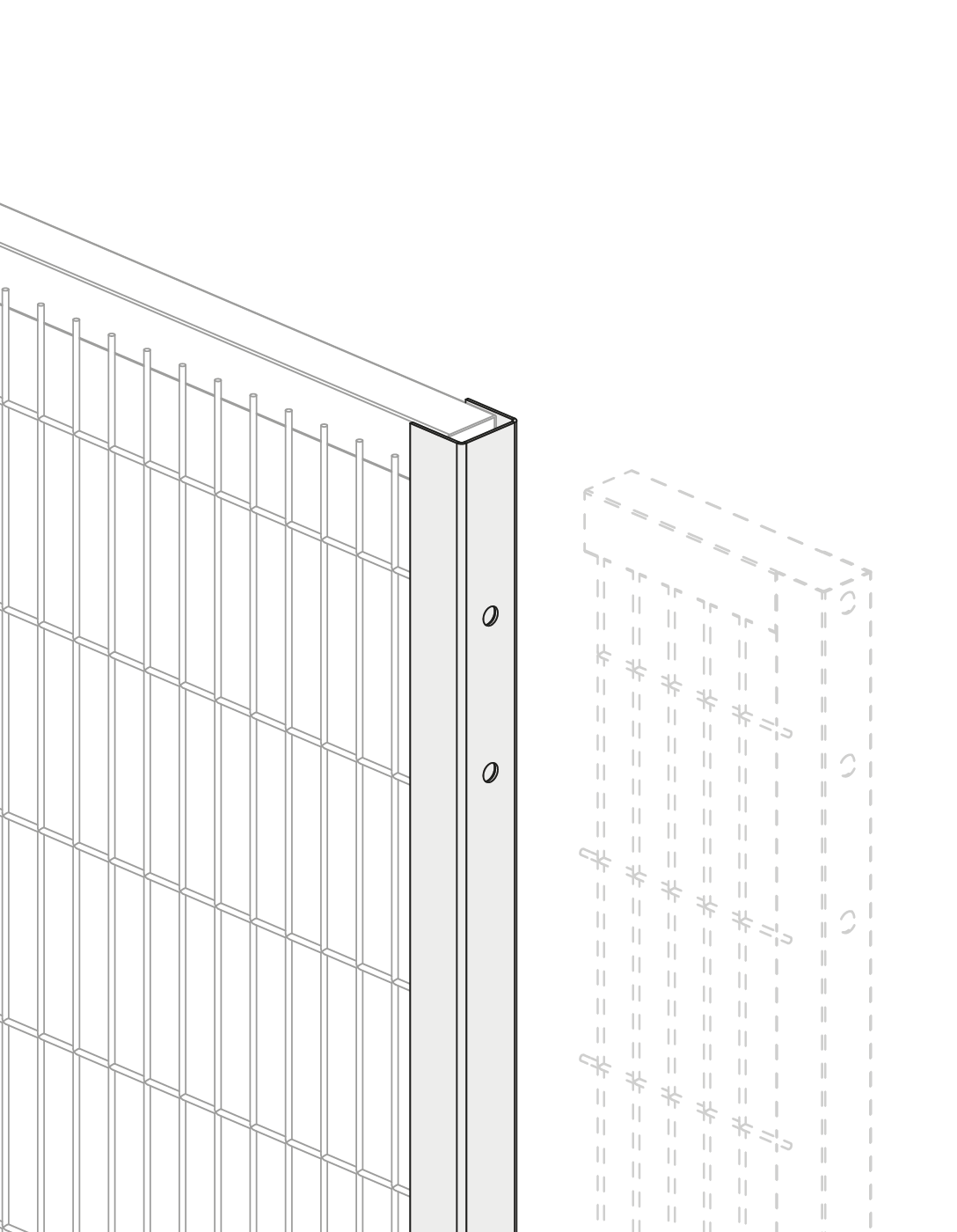

Il kit di taglio Satech, composto da tubo di chiusura, profilo a U e viti autoperforanti, è pensato per ridimensionare il pannello direttamente sul posto, in modo semplice e intuitivo. Dopo il taglio, gli elementi del kit ricostruiscono correttamente il bordo, così il pannello esistente può essere riutilizzato. È disponibile per pannelli con telaio da 20 e 30 mm.

Ogni volta che un pannello viene tagliato o scantonato in cantiere per adattarlo a un'esigenza particolare, resta un bordo scoperto: un profilo metallico privo di protezione, potenzialmente tagliente, che rappresenta un rischio per chi lavora nelle vicinanze.

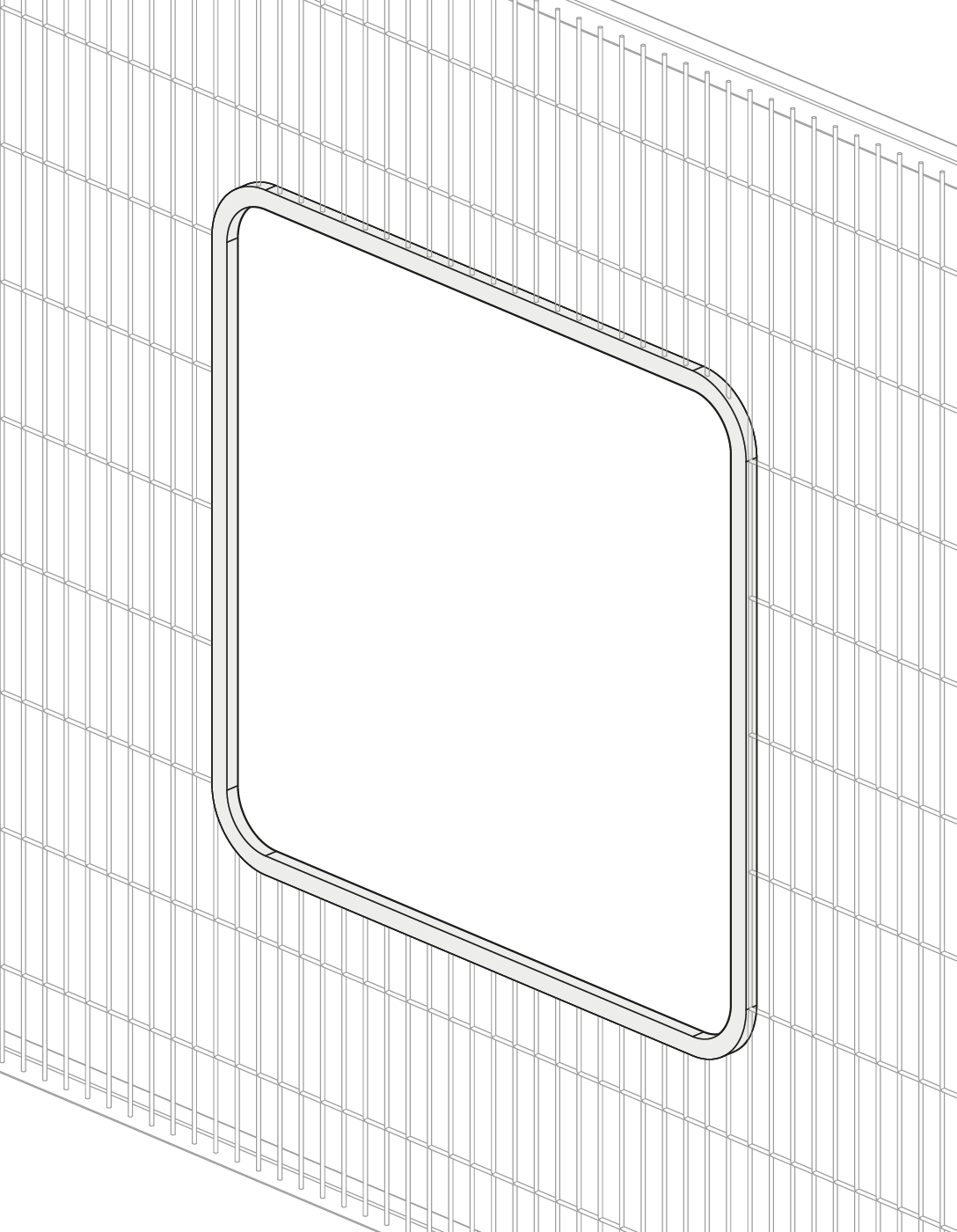

La guarnizione in gomma Satech, rinforzata con un'anima interna in acciaio, aderisce al profilo tagliato e ne completa la finitura. È l'accessorio che serve a gestire in modo ordinato gli adattamenti eseguiti in cantiere, mantenendo continuità visiva e funzionale con il resto della protezione.

Anche quando il perimetro segue correttamente il nuovo layout, può restare uno spiraglio tra il pannello e il pavimento: uno spazio facile da sottovalutare, ma che dal punto di vista della sicurezza costituisce un punto di accesso alla zona pericolosa. La norma EN ISO 13857 definisce le distanze di sicurezza da rispettare per impedire il raggiungimento delle zone pericolose attraverso aperture di questo tipo. Chiaramente, un vuoto non conforme può compromettere l'efficacia dell'intera protezione.

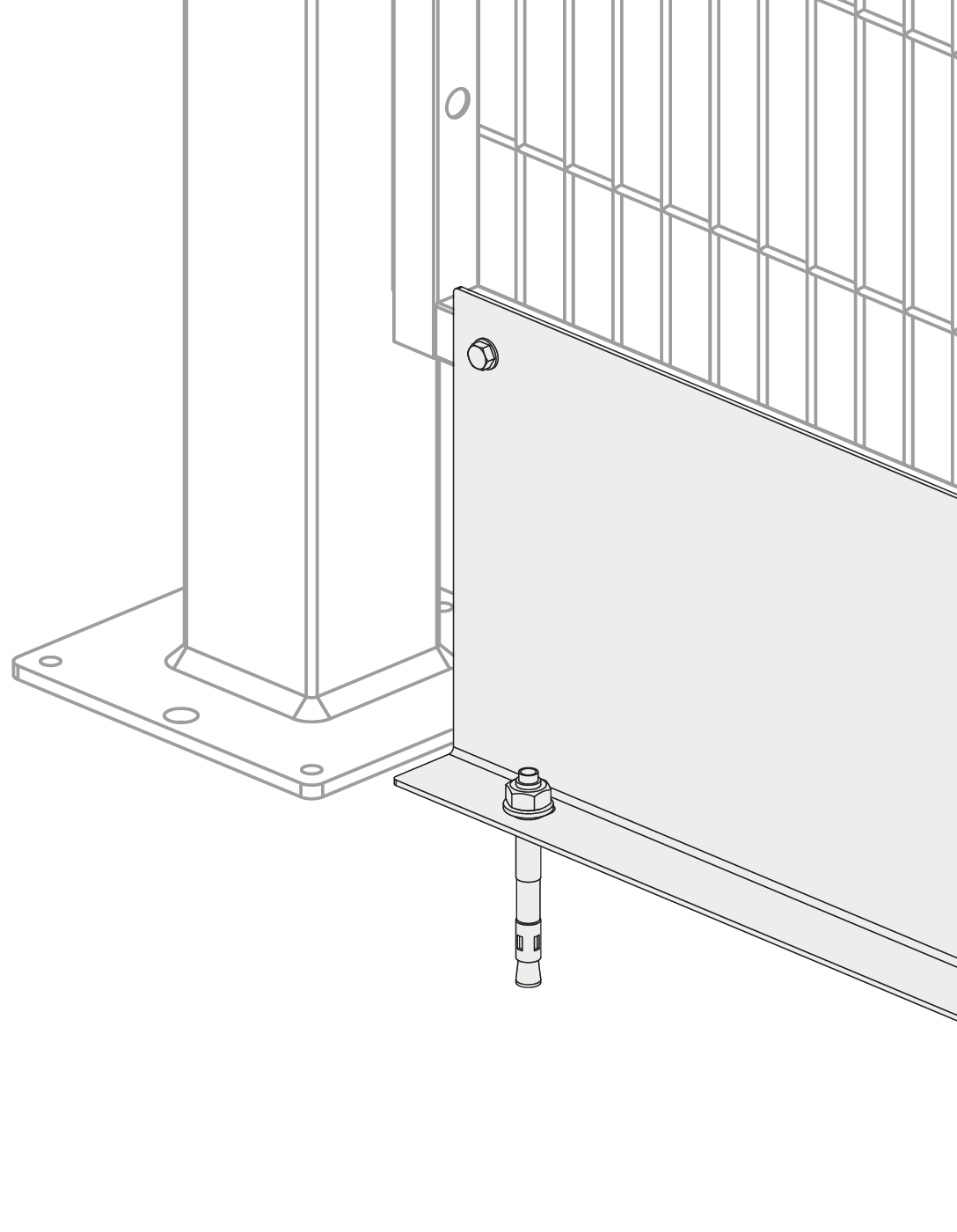

Il tamponamento a terra Satech chiude questo spazio tra pannello e pavimento, al fine di impedire accessi di qualsiasi tipo e limitare la fuoriuscita di residui di lavorazione.
