Der rahmenlose, widerstandsfähige Maschinenschutzsystem.
AdaptaGuard ist ein robustes, einfach zu montierendes, rahmenloses, modulares Maschinenschutzsystem. Es kann vor Ort, auf der Baustelle, eigenständig angepasst werden und somit im Falle unvorhersehbarer Umstände viel Zeit einsparen. Durch das leichte und dennoch widerstandsfähige Design eignet sich AdaptaGuard zum Schutz von Bereichen mit hohem Aufprallrisiko.

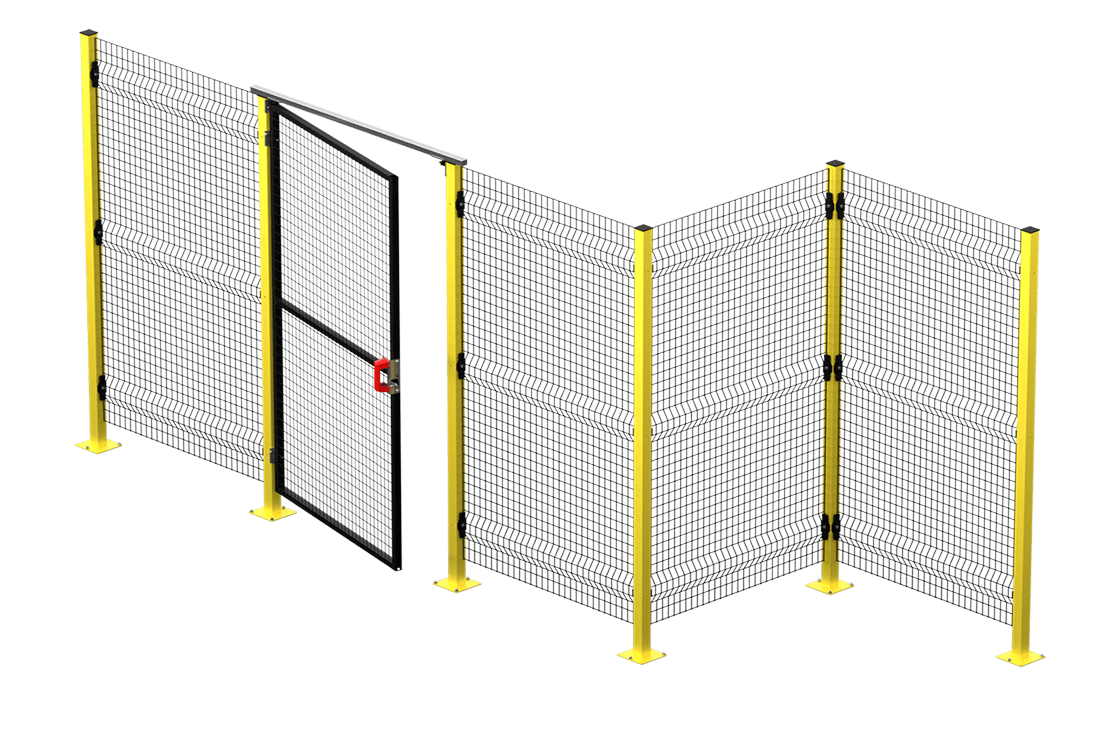

AdaptaGuard Maschinenschutzsystem
Wichtigste Produktmerkmale
Paneele
- GITTER-MASCHENWEITE (mm)

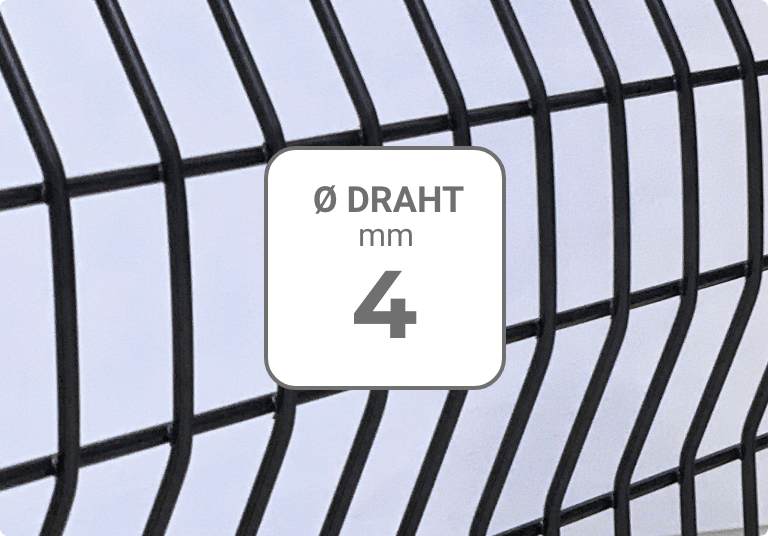

- 32 x 50 x 4
- GITTERÖFFNUNG (mm)
- 28 x 46
- STANDARDBREITEN (mm)
- 196292676772996118814761988
ACHT BREITEN, IDEAL FÜR IHR LAYOUT
Acht modulare Standardbreiten passend zu einer Vielzahl verschiedener Maschinenlayouts. Das Fehlen eines Rahmens ermöglicht den Zuschnitt des Paneels in 32‑mm-Schritten auf alle Zwischengrößen.
- HÖHEN (mm)
- 148020802480
Pfosten
- FUSS
- 140 x 140 x 5 - geschweißt, mit drei Verankerungspunkten
- HÖHEN (mm)
- 164022402640
Farben
- RAL-FARBEN
- RAL 9005 RAL 1021 RAL 7035 Farben CustomGuard
- LACKIERUNG
- Pulver (nur für Innenräume)

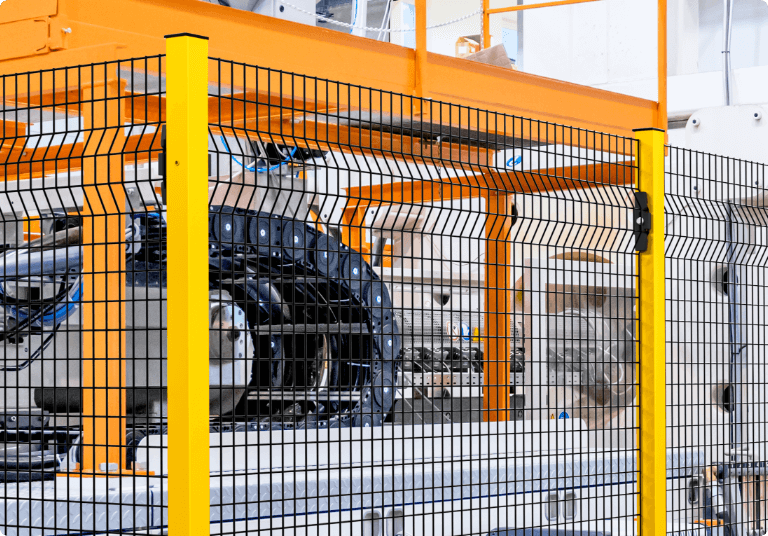

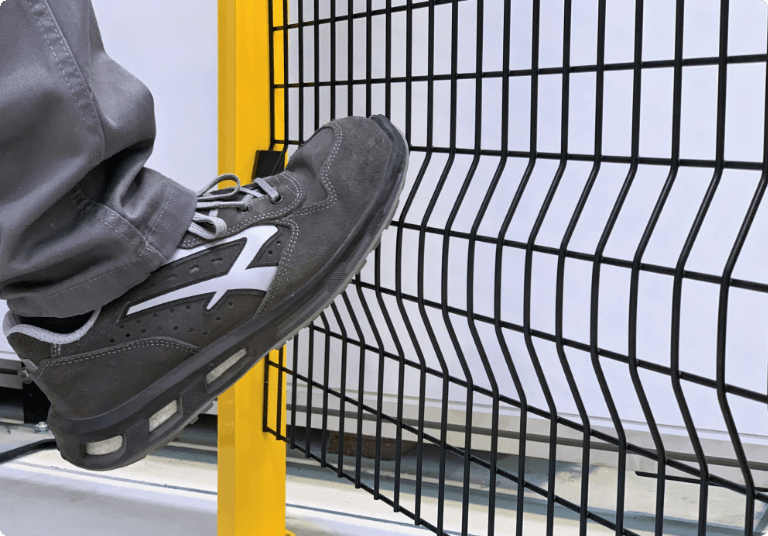

Die Satech modularen rahmenlosen Paneele
Vielseitig, robust, anpassungsfähig

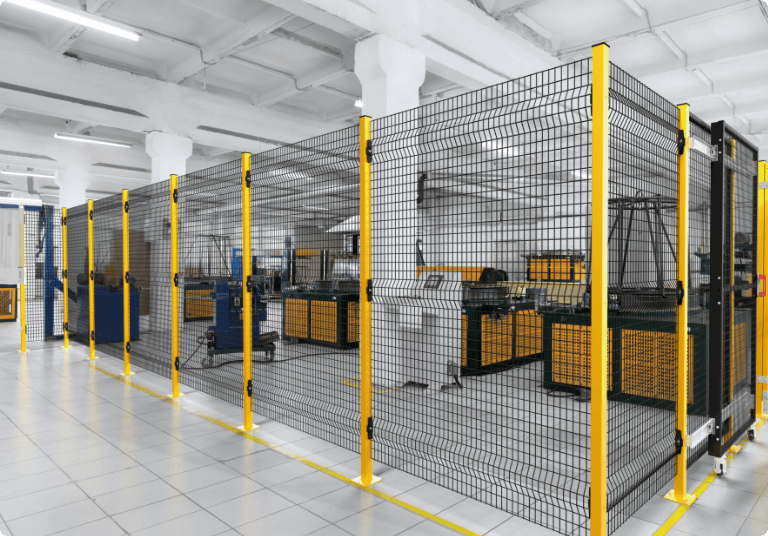

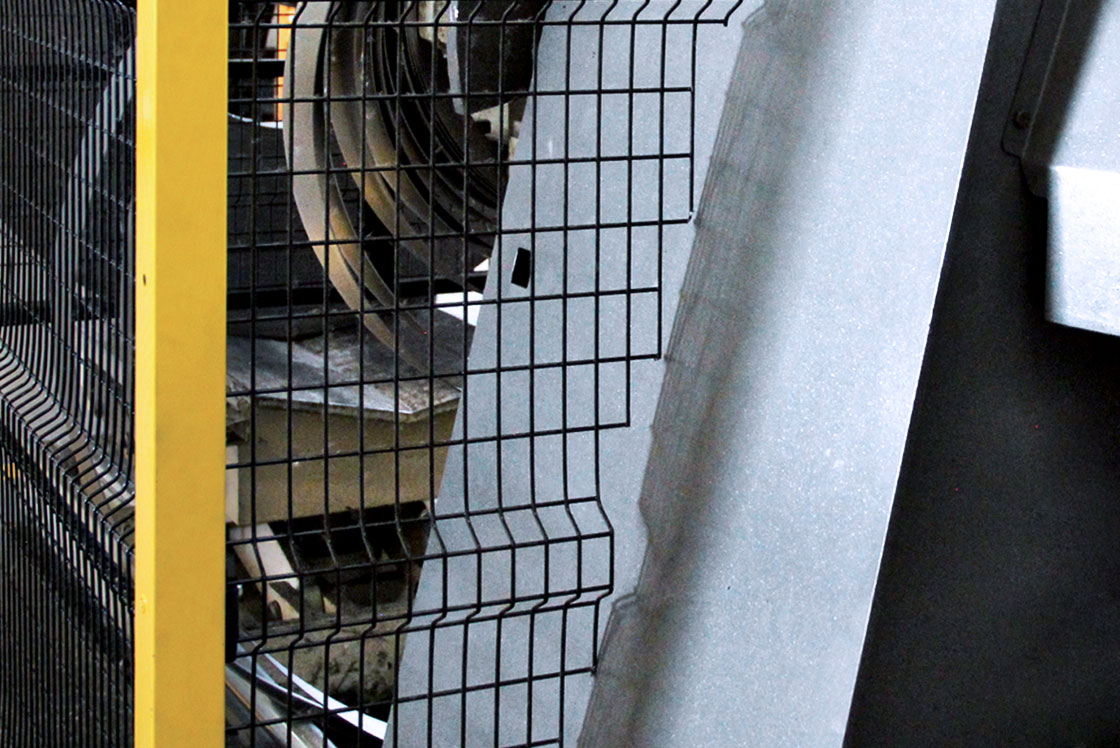

Direkt vor Ort anpassbar
AdaptaGuard ist ein robuster, montagefreundlicher Schutzzaun. Form und Größe der Paneele lassen sich vor Ort anpassen, sodass Sie wertvolle Zeit sparen und auf unvorhergesehenen Bedarf vorbereitet sind.

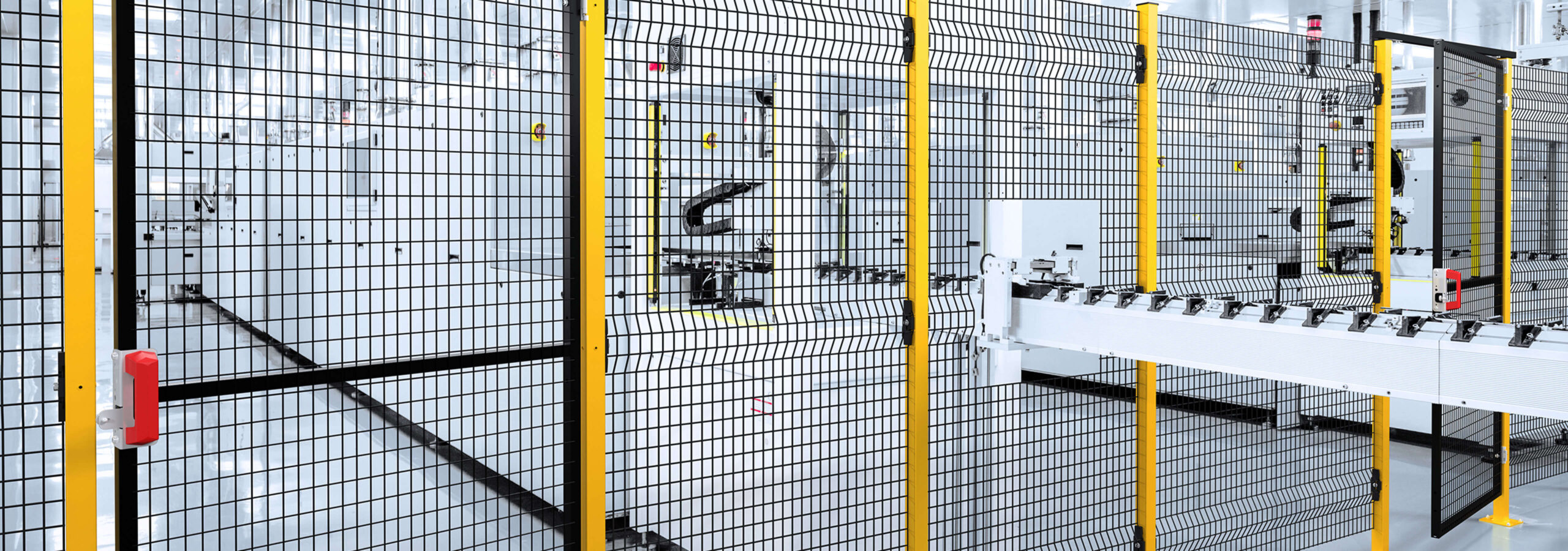

Bereit für alle Fälle

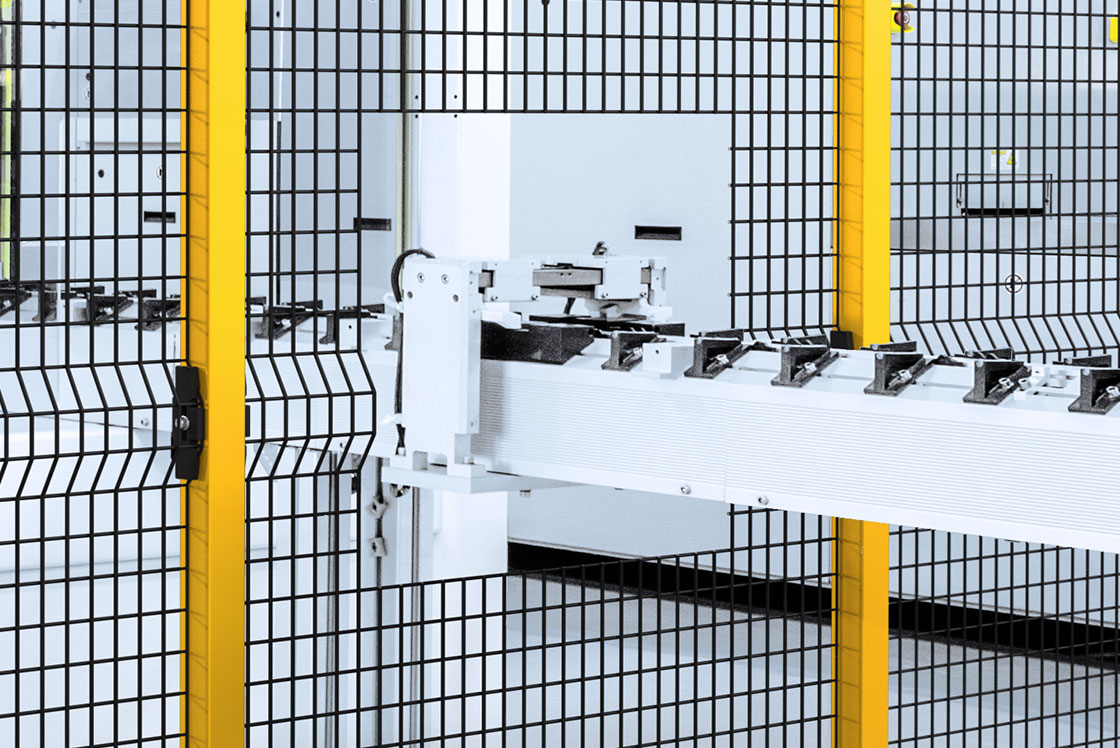

Egal, ob Sie im letzten Moment eine Aussparung anbringen oder ein Paneel verkleinern möchten, Sie müssen nur das Gitter zuschneiden, und die trennende Schutzeinrichtung ist ohne weitere Bearbeitung fertig.
Unerreichte Vielseitigkeit
Mit den neuen „Mix-&-Match“-Pfosten kann das AdaptaGuard-System jetzt mit FullSteel (Vollstahlblech)- und Polycarbonat-Wandelementen kombiniert und maximal frei gestaltet werden. Neue schwenkbare Füße mit drei Verankerungspunkten verkürzen die Montagezeit.
Fuß 140 × 140
- Stabilität und Beständigkeit
- Optimierte Bodenverankerung
- Einstellbare Neigung
Montagefreundlichkeit
Die Montage von AdaptaGuard ist problemlos und selbsterklärend. Die neuen Halteklammern aus hochfestem Polymer ermöglichen eine schnelle Befestigung der Gitter am Pfosten mithilfe unverlierbarer Schrauben.
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| Maschinenschutz in Standardhöhen (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3180 | 1620, 2220, 2620 | 1620, 2220, 2620 | 2220 | |
| Rahmen (mm) | 20 | 20 | 20 / 30 | Rahmenlos | Rahmenlos | |
| Pfosten Querschnitt (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| Unverlierbares Montagesystem | Schnellmontageclips | Schrauben | Obere Verbindung + spezielle Füße | Faserverstärkte Kunststoffbefestigungen | Edelstahl und faserverstärkte Kunststoffbefestigungen | |
| Preisklasse | €€ / €€€ | €€ / €€€ | € / €€ | €€€ | €€€€ | |
| Montage-Geschwindigkeit | ||||||
| Maschenweite (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| Geprüfter Aufpralltest (max) | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |
| Min. Abstand zum Gefahrenbereich (mm) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 EN ISO 13857 | 200 (EN ISO 13857) | |
| Gitterfreie-Paneel-Alternativen(FullSteel, Polycarbonat, Variationen) | - |
Maschinenschutzsystem AdaptaGuard: die häufigsten Fragen
Was sind Maschinenschutzsysteme für den industriellen Einsatz?
Maschinenschutzsysteme sind physische Schutzeinrichtungen, die Gefahrenbereiche von Industriemaschinen abgrenzen und den Zugang von Bedienern während des Betriebs verhindern.
Sie werden als "feststehend" bezeichnet, weil ihre Demontage den Einsatz eines Werkzeugs erfordert, gemäß der Norm EN ISO 14120. AdaptaGuard ist das Satech-Maschinenschutzsystem ohne Rahmen (frameless): die Paneele können direkt auf der Baustelle angepasst werden.
Was ist der Unterschied zwischen einer feststehenden und einer beweglichen Schutzeinrichtung?
Die Unterscheidung wird durch die Norm EN ISO 14120 festgelegt und hängt von der Zugangshäufigkeit zur geschützten Zone ab.
Eine feststehende Schutzeinrichtung ist geeignet, wenn der Zugang selten und nicht wiederkehrend während der normalen Produktionstätigkeit ist: in diesem Fall ist ein Werkzeug für die Demontage erforderlich.
Eine bewegliche Schutzeinrichtung ist notwendig, wenn die Bediener regelmäßig auf den Bereich zugreifen müssen: die Tür muss sich ohne Werkzeug öffnen lassen, aber mit einem System, das die Maschine vor dem Zugang stoppt.
Die Wahl muss durch die Risikobeurteilung gemäß der Maschinenrichtlinie 2006/42/EG bestimmt werden.
Was ist die charakteristische Eigenschaft feststehender Schutzeinrichtungen?
Das definitorische Merkmal ist, dass die feststehende Schutzeinrichtung nicht in geschlossener Position bleiben kann, wenn die Befestigungsmittel entfernt werden: Schrauben, Bolzen und Muttern müssen mit der Schutzeinrichtung oder der Maschine fest verbunden bleiben, damit sie nicht in die Antriebselemente fallen oder verloren gehen.
AdaptaGuard erfüllt diese Anforderung mit seinem Befestigungssystem aus hochfestem Technopolymer, konform zu EN ISO 14120 Punkt 5.3.9.
Wie hoch ist die Stoßfestigkeit von AdaptaGuard und wann ist sie ausreichend?
Die Paneele von AdaptaGuard sind bis zu 1600 J gemäß EN ISO 14120 geprüft: ein Wert, der für die Mehrheit der Fertigungsumgebungen mit Stoßrisiken durch mechanische Handhabung geeignet ist.
Für Umgebungen mit höheren Stoßkräften empfiehlt sich die Bewertung anderer Systeme der Satech-Produktpalette, wie ImpactGuard. Die Wahl des am besten geeigneten Systems muss durch die Risikobeurteilung bestimmt werden.
Wie passt sich AdaptaGuard an ein unregelmäßiges Layout oder Hindernisse an?
Das Gitter von AdaptaGuard kann direkt auf der Baustelle zugeschnitten werden, ohne spezielles Equipment. Dies ermöglicht die Anpassung des Paneels an nicht standardmäßige Layout-Konfigurationen, feste Hindernisse wie Rohrleitungen oder Stützen, und Winkel, die von 90° abweichen. Die Pfostenbasis ermöglicht zudem eine Neigung des Systems, um es an unebene Böden anzupassen.
Welchen Mindestabstand benötige ich bei der Installation von AdaptaGuard?

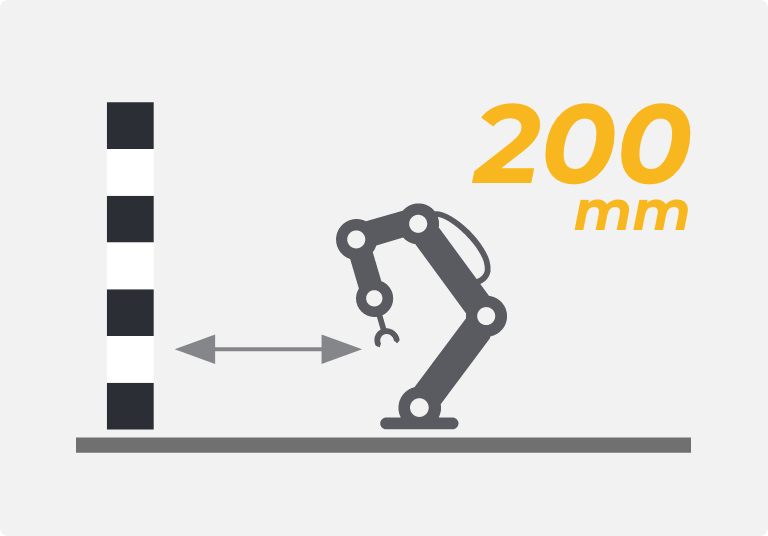

Der Mindestabstand zwischen AdaptaGuard und dem nächstgelegenen Gefahrenpunkt beträgt 200 mm, gemäß EN ISO 13857 (Punkt 4.2.4.1). Dieser Wert bezieht sich auf die Standardkonfiguration von AdaptaGuard mit einer Maschenöffnung von 28 x 46 mm.
Die Maschenöffnung allein reicht jedoch nicht aus, um die korrekte Positionierung der Schutzeinrichtung zu bestimmen: die Norm EN ISO 13857 legt fest, dass auch die Höhe des Gefahrenpunkts berücksichtigt werden muss. Um Höhe und Sicherheitsabstand präzise zu bestimmen, ist eine Risikobeurteilung nach EN ISO 12100 unerlässlich.
Für Installationen mit abweichenden Konfigurationen oder spezifischen Anforderungen müssen die Abstände anhand der Tabellen EN ISO 13857 oder mit Unterstützung unseres technischen Büros überprüft werden.
Kann ich dieses Maschinenschutzsystem alleine montieren?
Ja. AdaptaGuard ist so konzipiert, dass es von einem einzelnen Bediener installiert werden kann.
Die rahmenlosen Paneele sind leicht und handlich, während die Halterungen aus Technopolymer die Montage vereinfachen. Die Mix&Match-Pfosten mit 50 mm, auf drei Seiten gebohrt, sind für Türen und Zubehör vorgesehen.
Die Komponenten werden in beschrifteten Kits mit den enthaltenen Montageanleitungen geliefert. Diese sind auch auf unserer Seite Montageanleitungen verfügbar.
Wie passe ich AdaptaGuard an Gitterrostböden oder nicht durchbohrbare Metalloberflächen an?
AdaptaGuard kann auf besonderen Böden mittels Bodengegenplatte installiert werden, erhältlich in zwei Versionen: verzinkt für Gitterroste mit einer Stärke bis 30 mm, und aus Stahl zum Anschweißen für Metalloberflächen, bei denen ein Durchbohren nicht möglich oder nicht ratsam ist. Beide Versionen sind mit den 50-mm-Pfosten des Systems kompatibel.
Weitere Informationen zur Bodengegenplatte finden Sie auf unserer Seite Zubehör und Halterungen für Sicherheitszäune.
AdaptaGuard Maschinenschutzsystem
Ressourcen
AdaptaGuard - Produktvideo
Erfahren Sie in diesem Video, wie Sie unser AdaptaGuard Maschinenschutzsytem zusammenbauen.
AdaptaGuard - Montageanleitungen
DownloadDie 3D-Modelle von AdaptaGuard sind auf TraceParts verfügbar!
VOLLSTÄNDIGE BIBLIOTHEKProdukte und Ergänzungen für Maschinenschutzzäune
AdaptaGuard kann mit einer großen Auswahl an hochwertigen Türen, Verkleidungen, Schließsystemen und Zubehör vervollständigt werden.
Standardtüren
Unser Sortiment an Türen wurde entwickelt für den Durchgang von Personen, Hubwagen, Gabelstaplern und Laufkränen.
entdecken sie die türen

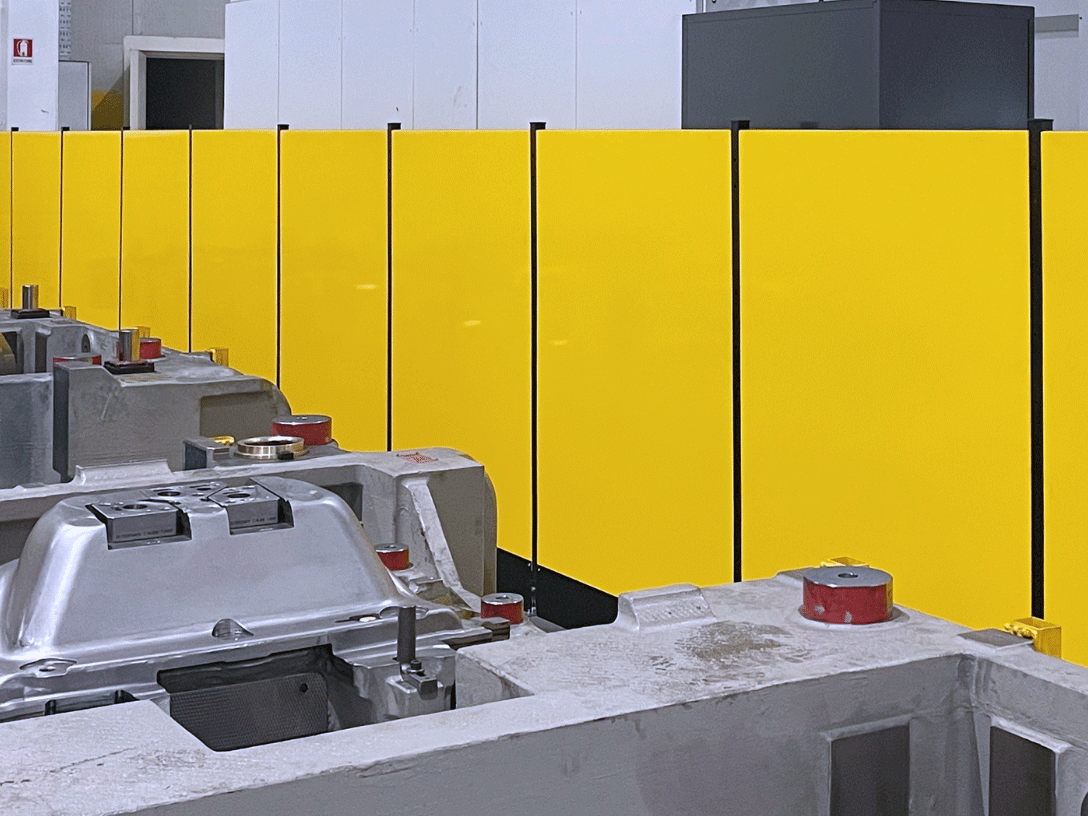

Paneele
Neben Gitterpaneelen können die Systeme mit Rahmen nach Bedarf auch mit Paneelen aus anderen Materialien ausgestattet werden.
entdecken sie die paneele

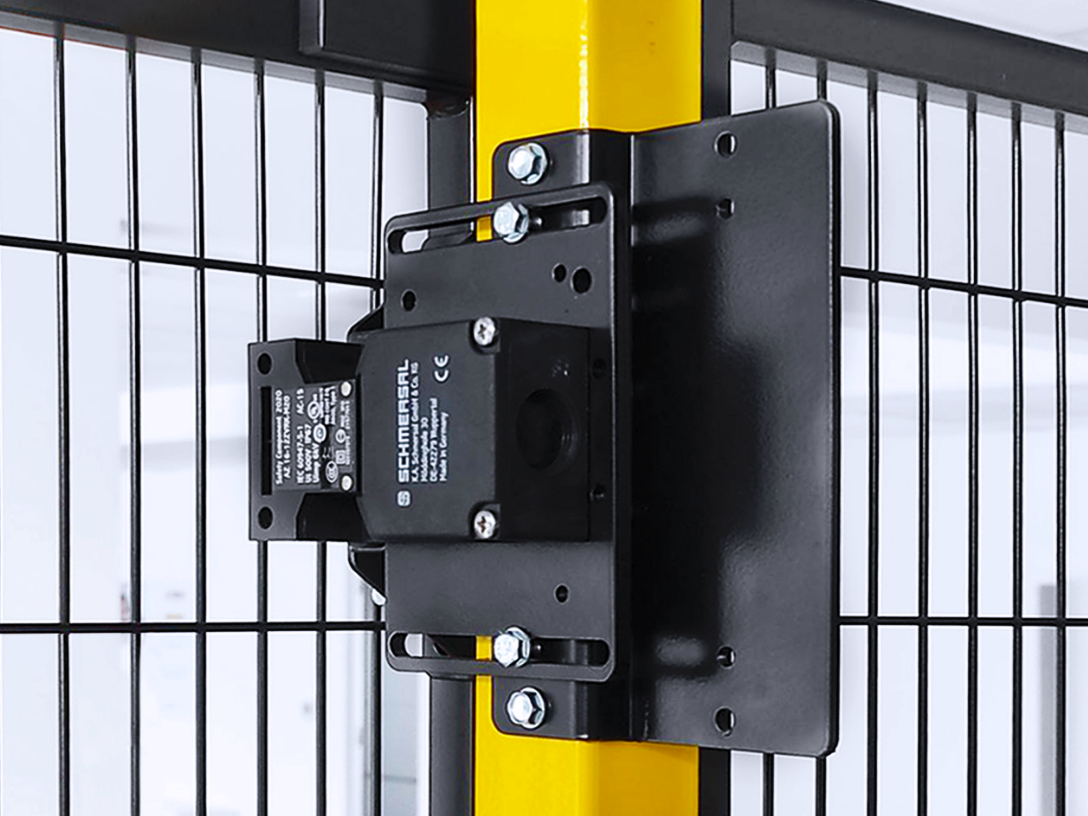

Sicherheitschlösser
Wir bieten eine Reihe von Schlössern, entsprechend aller Leistungsbereiche, die in Sicherheitssystemen erforderlich sind, an.
entdecken sie die Schlösser

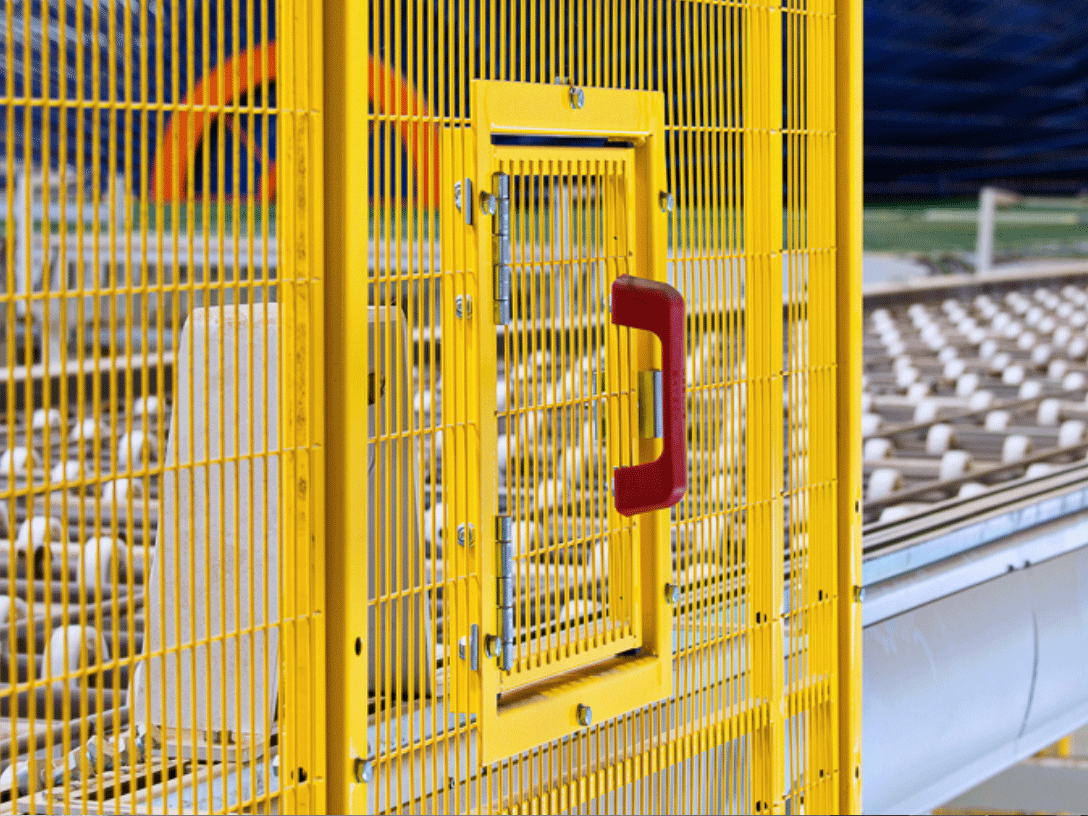

Zubehör und Halterungen
