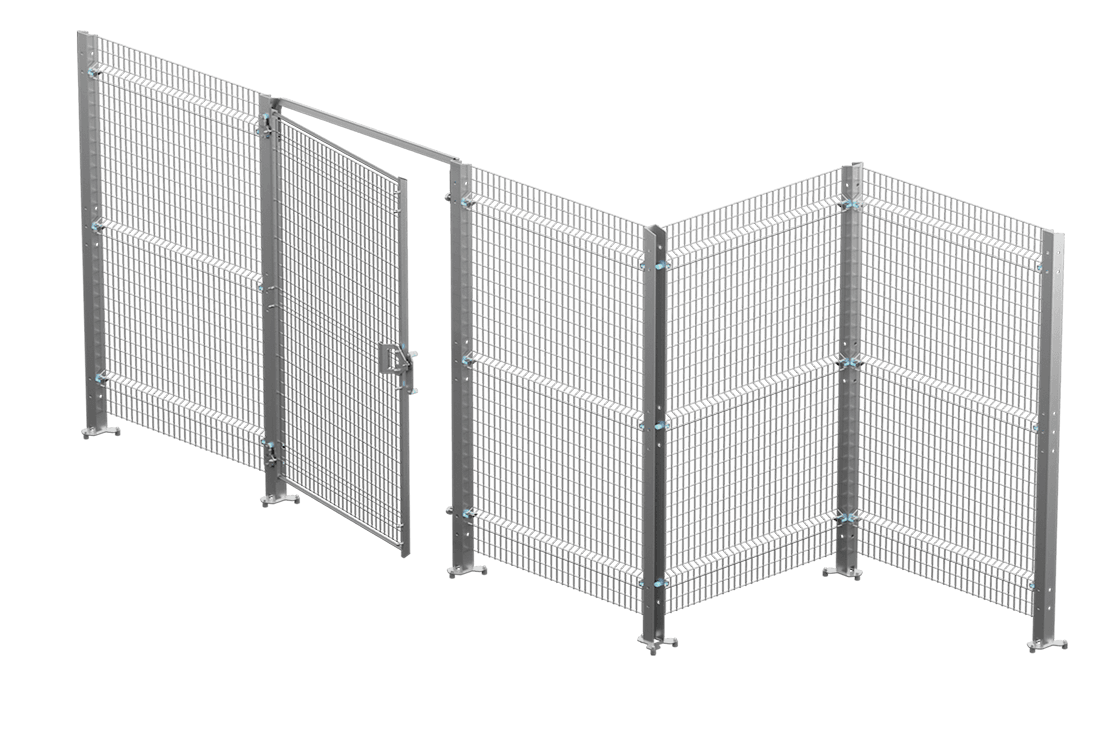

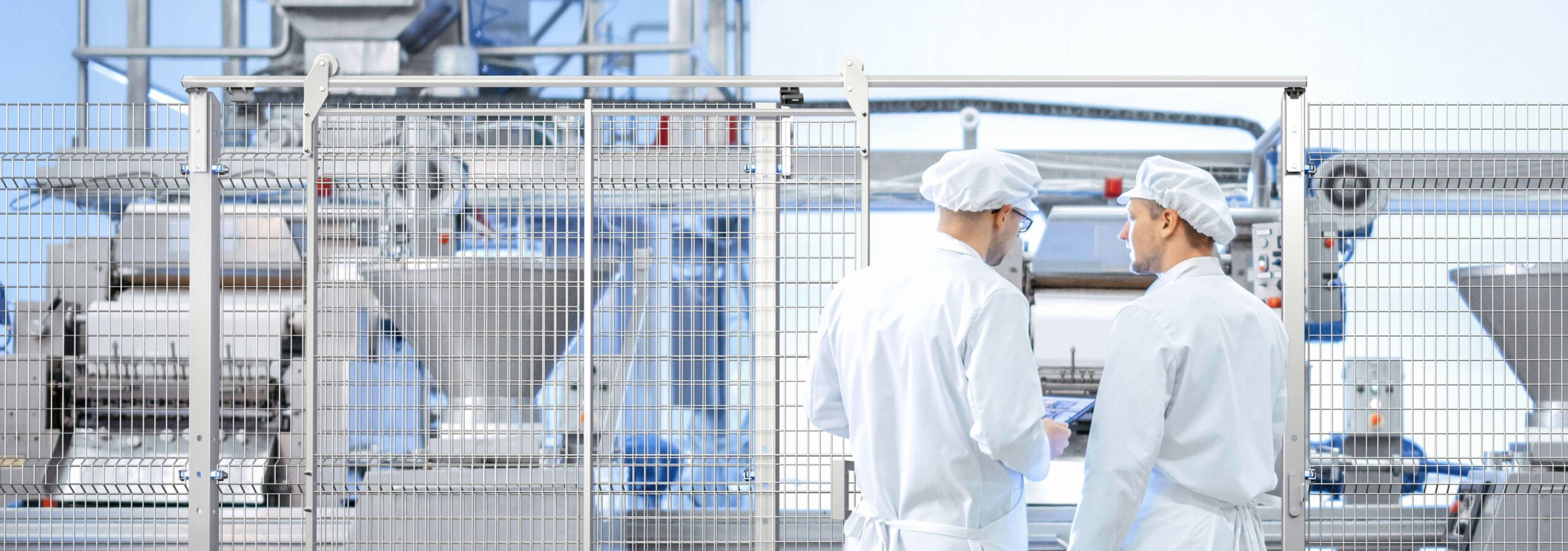

BlueGuard Schutzeinrichtungen aus Edelstahl
Wichtigste Produktmerkmale
Paneele
- GITTER-MASCHENWEITE (mm)
- 32 x 68 x 4
- GITTERÖFFNUNG (mm)
- 28 x 64
- STANDARDBREITEN (mm)
- 48499614761988
VIER BREITEN, IDEAL FÜR IHR LAYOUT
Die vier modularen Standardbreiten des BlueGuard-Paneels eignen sich zur Abgrenzung einer Vielzahl an Layouts. Das rahmenlose Paneel kann vor Ort problemlos in 32‑mm-Schritten auf Zwischengrößen angepasst werden.
- HÖHEN (mm)
- 2080
Pfosten
- FUSS
- Dreipunkt-Bodenverankerung, mit Bodenabstandhaltern
- HÖHEN (mm)
- 2240
Materialien
- PFOSTEN, PANEELE
- Edelstahl AISI 304L, hochwertig, passiviert
- TECHNOPOLYMER
- DOMAMID® 6G30FC für Lebensmittel

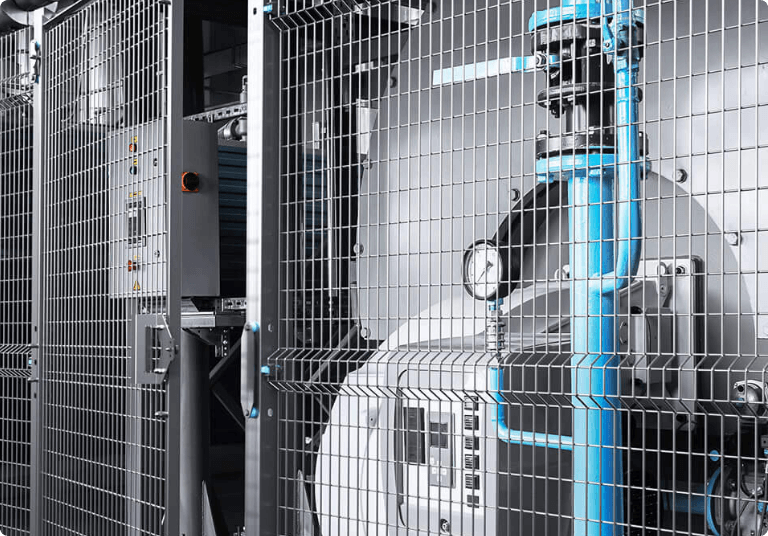

Rahmenloses Paneel aus Edelstahl
Vielseitig, robust, anpassungsfähig
Hygienische Konstruktion
durch vier Merkmale
Weniger Kontaktflächen
Offene struktur und schräge flächen
Bodenabstandhalter
Wig-Schweißungen
Maximale Sicherheit - Lebensmittelgeeignete Materialien
Um eine mögliche Kontamination zu vermeiden, werden alle BlueGuard-Bauteile aus hochwertigem, passiviertem AISI‑304L‑Edelstahl gefertigt, der keinerlei Oxidation zulässt. Die Befestigungselemente sind außerdem aus lebensmitteltauglichem DOMAMID® 6G30FC ausgestattet.
Bei über 2000 Waschzyklen mit Reinigungsmitteln getestet
Die BlueGuard-Schutzzäune werden strengen Beständigkeitsprüfungen für 2000 Waschzyklen (entspricht sechsjährigem Gebrauch) mit den wichtigsten ECOLAB®-Reinigungsmitteln unterzogen: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3.
Entwickelt nach den höchsten Hygienestandards
BlueGuard wird gemäß den höchsten Standards und den Anforderungen der Hygienegestaltung hergestellt, die von den Vorschriften für die Lebensmittel-, Chemie- und Pharmabranche gefordert werden, einschließlich EN 1672-2, EN ISO 14159, EHEDG Doc.8 und Doc.13.
Sicher und beständig

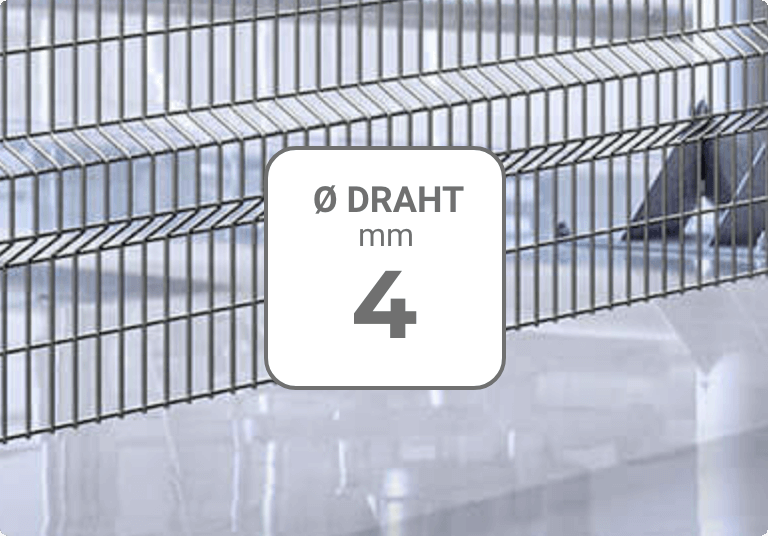

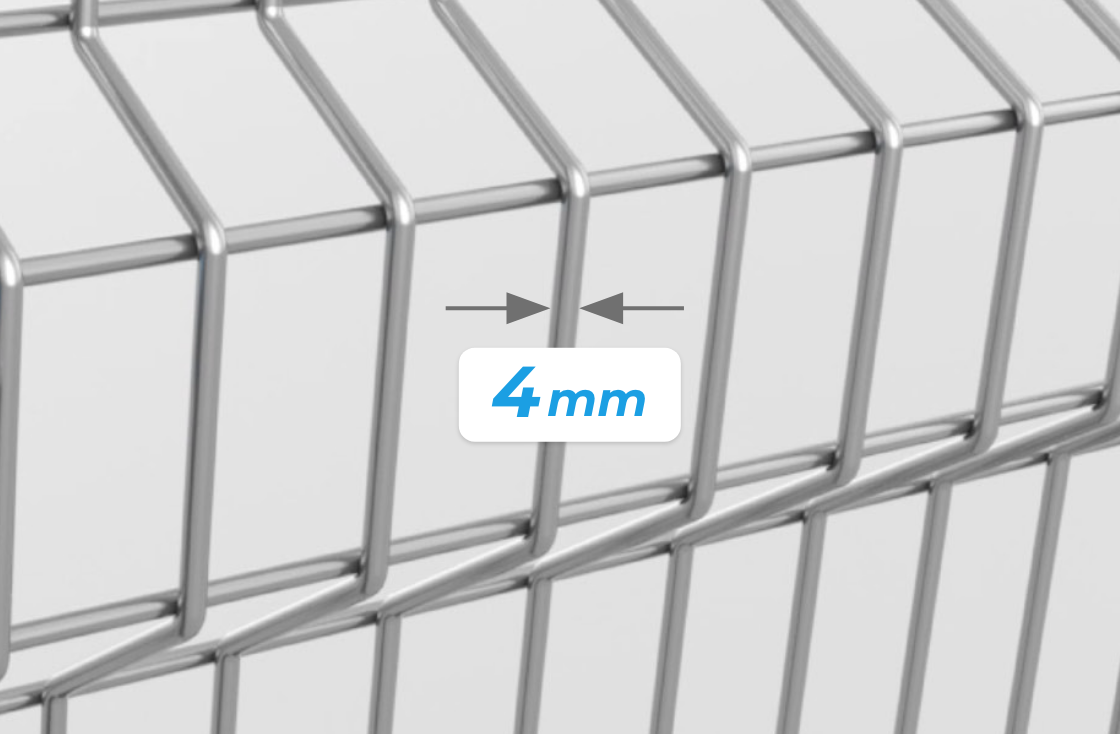

Das Paneel aus 4-mm-Stahldraht nach AISI 304L wird durch breite Verstärkungssicken versteift, die Stöße dynamisch aufnehmen und die Montage erleichtern.
Einfach und ergonomisch
Ein einziger Pfostentyp für die Montage in Reihe, im Winkel oder mit Tür spart Vorbereitungszeit. Das Fehlen eines Rahmens ermöglicht schnelles Anpassen vor Ort.

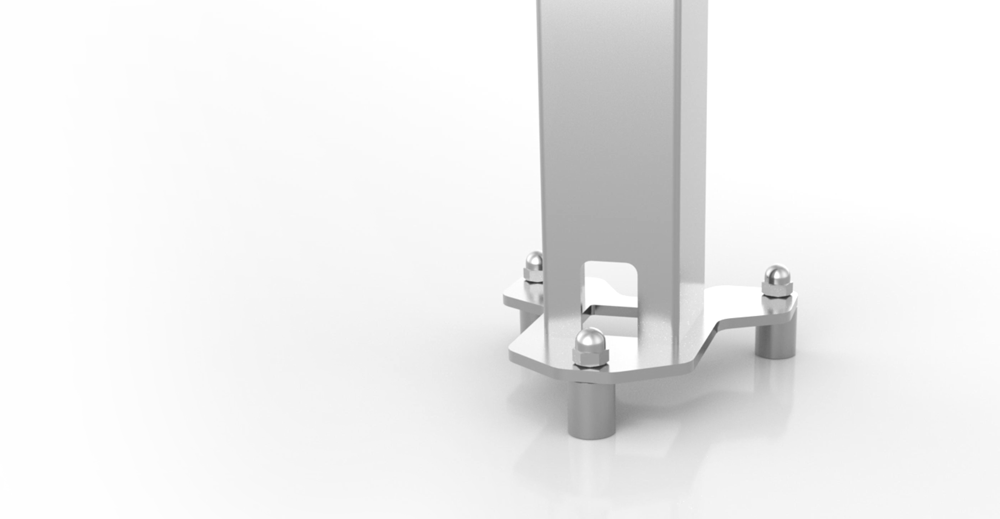

Neuer Dreipunkt-Fuß
• Stabilität und Beständigkeit • Optimierte Bodenverankerung • Schwenkbar bis 10 Grad (mit Spezialfuß)
Montagefreundlich

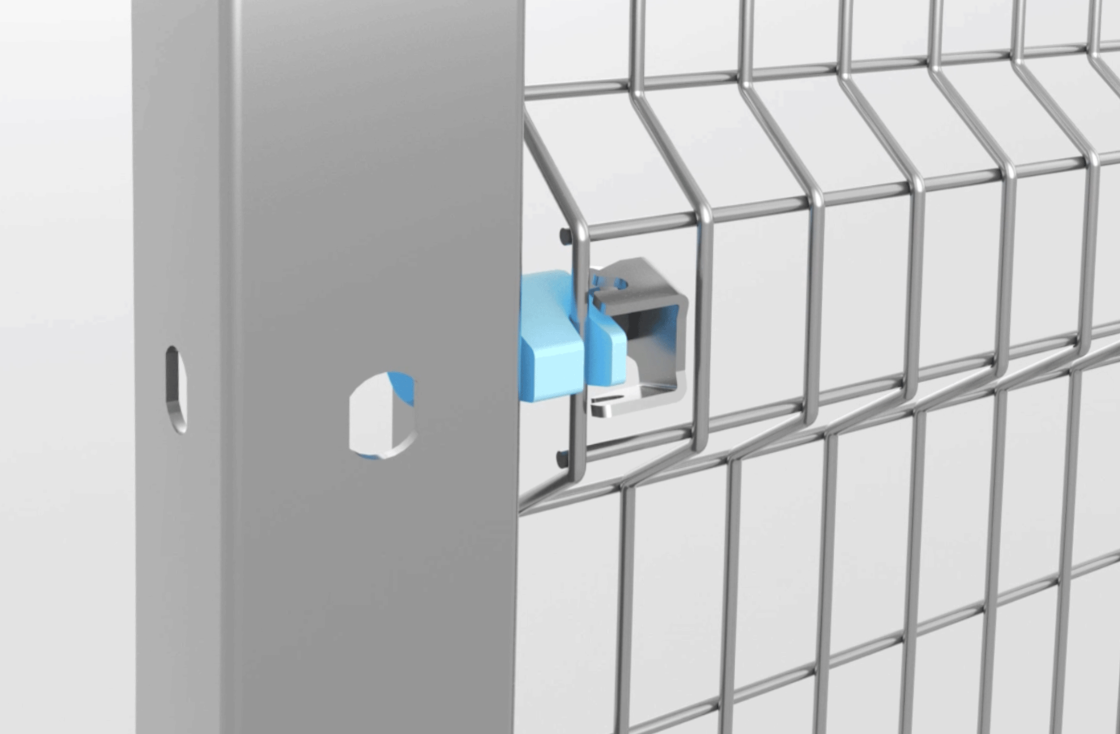

BlueGuard ist problemlos zu montieren: Die Verbindung des Paneels mit den U-Profil-Pfosten besteht aus robusten, unverlierbaren Schnellverbindungen gemäß Maschinenrichtlinie 2006/42/EG.

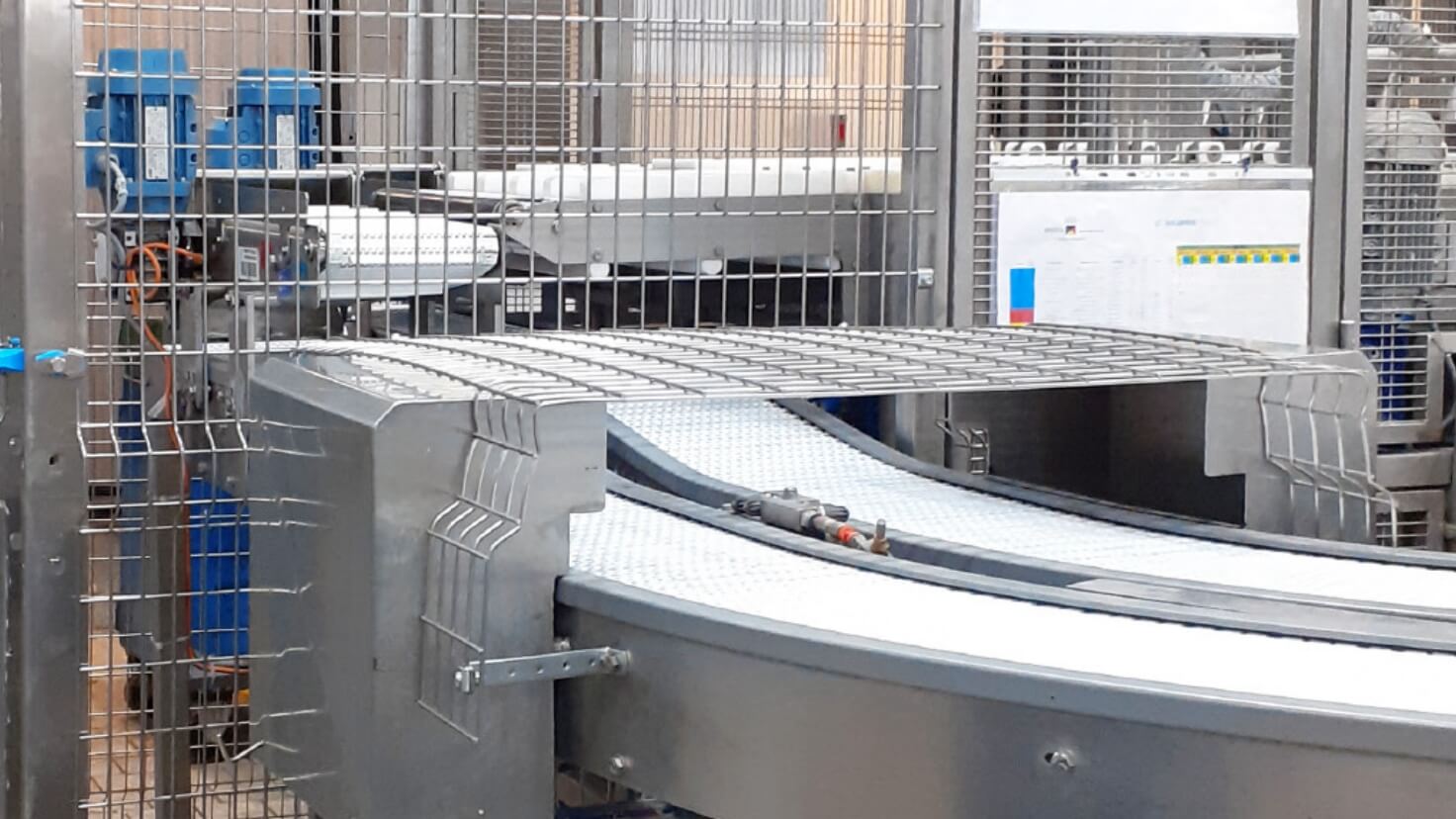

Direkt vor Ort anpassbar
Das Fehlen eines Rahmens ermöglicht schnelles Anpassen vor Ort.
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| Maschinenschutz in Standardhöhen (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3180 | 1620, 2220, 2620 | 1620, 2220, 2620 | 2220 | |
| Rahmen (mm) | 20 | 20 | 20 / 30 | Rahmenlos | Rahmenlos | |
| Pfosten Querschnitt (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| Unverlierbares Montagesystem | Schnellmontageclips | Schrauben | Obere Verbindung + spezielle Füße | Faserverstärkte Kunststoffbefestigungen | Edelstahl und faserverstärkte Kunststoffbefestigungen | |
| Preisklasse | €€ / €€€ | €€ / €€€ | € / €€ | €€€ | €€€€ | |
| Montage-Geschwindigkeit | ||||||
| Maschenweite (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| Geprüfter Aufpralltest (max) | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |
| Min. Abstand zum Gefahrenbereich (mm) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 EN ISO 13857 | 200 (EN ISO 13857) | |
| Gitterfreie-Paneel-Alternativen(FullSteel, Polycarbonat, Variationen) | - |
Schutzeinrichtungen aus Edelstahl für Lebensmittelumgebungen: die häufigsten Fragen
Welcher Edelstahl wird für Schutzeinrichtungen aus Edelstahl im Lebensmittelbereich verwendet?
Für Schutzeinrichtungen aus Edelstahl in Lebensmittel-, Pharma- und Chemieumgebungen verwenden wir Edelstahl AISI 304L (EN 1.4307), die Variante mit niedrigem Kohlenstoffgehalt, die die Sensibilisierung bei Schweißtemperaturen reduziert und die Beständigkeit gegen interkristalline Korrosion verbessert.
BlueGuard ist vollständig aus passiviertem AISI 304L gefertigt, mit WIG-Schweißnähten, die jede Verbindung vollständig versiegeln und Stagnationszonen für Bakterien eliminieren, sowie Verbindungen nach den Grundsätzen von EHEDG, konform zur Norm UNI EN 1672-2 für Maschinen in der Lebensmittelindustrie.
Widersteht BlueGuard Reinigungszyklen mit aggressiven Chemikalien?
BlueGuard ist für den Widerstand gegen über 2000 Reinigungszyklen mit den wichtigsten industriellen ECOLAB-Reinigungsmitteln getestet (TOPAZ AC, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAX HD, TOPAX MD3), einschließlich Hochdrucksystemen.
Die Struktur aus Edelstahl AISI 304L mit WIG-Schweißnähten, die jede Verbindung vollständig versiegeln, die geneigten Oberflächen zur Förderung der Entwässerung, die offene Struktur ohne Totzonen und die Befestigungen aus Technopolymer DOMAMID 6G30FC sind nach den Grundsätzen des Hygienic Design entwickelt, um wiederholten Reinigungszyklen standzuhalten, ohne ihre strukturellen Eigenschaften zu verlieren.
Ist der Edelstahl von BlueGuard giftig im Kontakt mit Lebensmitteln?
Nein. Edelstahl AISI 304 ist als für den Lebensmittelkontakt geeignetes Material gemäß der Verordnung (EG) 1935/2004 eingestuft. Er gibt unter normalen Einsatzbedingungen keine toxischen Substanzen ab.
Die Oberflächen erfüllen die hygienischen Anforderungen für Maschinen in Lebensmittelumgebungen gemäß UNI EN 1672-2 und den Leitlinien von EHEDG.
Was darf man auf Edelstahl in industriellen Umgebungen nicht verwenden?
Zu vermeiden sind Reinigungsmittel mit hoher Konzentration freier Chloride, Schwämme oder Stahlwolle aus nicht rostendem Stahl, die Kontaktkorrosionsprozesse auslösen können, sowie Schleifmittel, die die Passivierungsschicht entfernen.
Zur Wiederherstellung der Passivierung nach mechanischen Eingriffen ist eine chemische Behandlung mit Salpeter- oder Zitronensäure gemäß den Verfahren des Wartungsplans erforderlich.
Welche Hygienenormen gelten für Schutzeinrichtungen aus Edelstahl in Lebensmittelumgebungen?
Die wichtigsten Referenznormen sind UNI EN 1672-2 (hygienische Anforderungen für Lebensmittelmaschinen), EHEDG Doc 8 und Doc 13 (europäische Leitlinien für hygienisches Design) und ISO 14159 (Hygiene bei der Maschinenentwicklung).
BlueGuard ist konform zu diesen Standards entwickelt: rissfreie Oberflächen, Geometrie zur Förderung der Entwässerung, keine Stagnationszonen. Die technische Konformitätsdokumentation ist auf Anfrage für Kunden erhältlich, die ihre Konformität nachweisen müssen.
Sind die Schutzeinrichtungen aus Edelstahl BlueGuard konform mit Stoßprüfungen?
Wie alle Satech-Schutzeinrichtungssysteme werden auch die Schutzeinrichtungen aus Edelstahl BlueGuard auf Widerstand gegen Stöße von innen nach außen gemäß dem "Starrköper"-Verfahren geprüft, das in Anhang C der Norm EN ISO 14120 beschrieben ist.
Die Struktur aus Edelstahl AISI 304L ermöglicht eine Stoßfestigkeit von 600 J: ein Wert, der das normative Minimum von 115 J um etwa 500 % übertrifft.
Die Edelstahl-Schutzeinrichtungen BlueGuard verbinden diese mechanische Festigkeit mit der Konformität zu den Grundsätzen des Hygienic Design und sind damit für die in den Lebensmittel-, Chemie- und Pharmabereichen geforderten Standards geeignet. Die Konstruktion mit geneigten Oberflächen, offener Struktur und Bodenabstand erfüllt die Anforderungen der Norm UNI EN 1672-2 und der Leitlinien EHEDG Doc 8 und 13, unter Beibehaltung der für eine Schutzeinrichtung unverzichtbaren Festigkeits- und Sicherheitseigenschaften.
Auf welcher Seite wird der Griff montiert, wenn ein Zugang zu BlueGuard hinzugefügt wird?
Die Schutzeinrichtungen BlueGuard können durch dedizierte Türen aus Edelstahl AISI 304L ergänzt werden. Der Griff kann je nach Layout-Anforderungen rechts oder links montiert werden.
Die Öffnungsrichtung muss die normativen Anforderungen erfüllen: die Tür muss sich nach außen der Schutzeinrichtung öffnen, um eine schnelle Evakuierung zu ermöglichen, wie durch die Risikobeurteilung gemäß EN ISO 12100 definiert.
Wie werden Reinigung und Wartung der Edelstahl-Schutzeinrichtungen BlueGuard durchgeführt?
Wie bei allen Satech-Systemen müssen regelmäßig die Stabilität der Pfosten und die Unversehrtheit der Paneele überprüft werden, wobei beschädigte Komponenten sofort zu ersetzen sind, um eine funktionsfähige Stoßfestigkeit zu erhalten.
Die regelmäßige Wartung von Schutzeinrichtungen ist eine Anforderung der Maschinenrichtlinie 2006/42/EG und der neuen Maschinenverordnung (EU) 2023/1230.
BlueGuard Schutzeinrichtungen
Ressourcen
BlueGuard - Produktvideo
Erfahren Sie in diesem Video, wie Sie unser BlueGuard Schutzeinrichtung zusammenbauen.
BlueGuard - Montageanleitungen
DownloadDie 3D-Modelle von BlueGuard sind auf TraceParts verfügbar!
VOLLSTÄNDIGE BIBLIOTHEKBlueGuard - Türen und Zubehör
Der Zugang zum Edelstahl-Schutzbereich erfolgt über ein- oder zweifach öffnende Flügel- und Schiebetüren. Die Türen und das Zubehör der BlueGuard-Edelstahllösung wurden nach den Grundsätzen der hygienischen Konstruktion entworfen und gefertigt.
Flügeltür
Durchgang
Durchgangstür mit Scharnieren, ausgestattet mit Rahmenpaneel-Türblatt mit geschweißtem 4 und 6 mm Drahtgitter, oberem Querträger 20 × 30 mm und Magnetschloss.
Schiebetür
Obere Führungsschiene
Schiebetür mit oberer Führungsschiene, ausgestattet mit Rahmenpaneel-Türblatt aus flachem 4- und 6-mm-Drahtgitter, 20 × 30 mm oberer Führungsschiene und Magnetschloss.
Zubehör

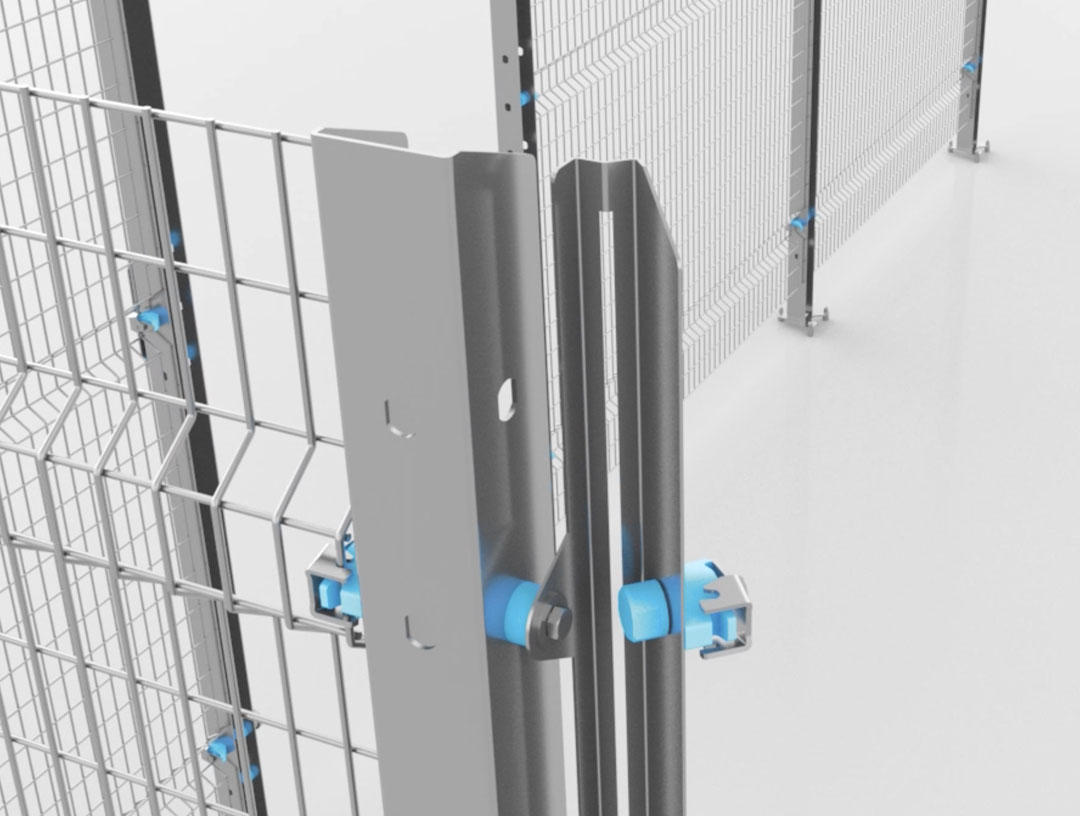

Variabler Winkel
Der BlueGuard Universalpfost erlaubt die Montage der Paneele sowohl in Reihe (180°) als auch rechtwinklig (90°). Der variable Winkel ist ein praktisches Zubehör, mit dem sich Paneele in einem Winkel zwischen 20° und 70° verbinden lassen.

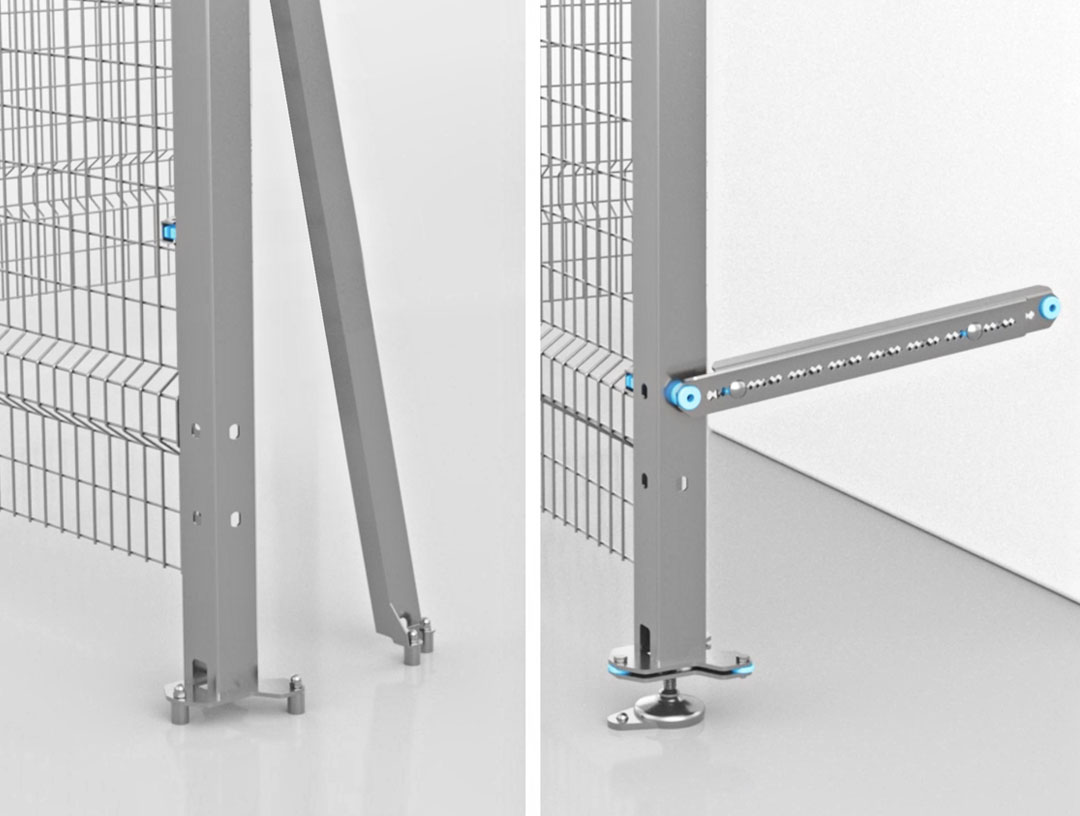

Versteifungsstreben
Die Versteifungsstreben stabilisieren diejenigen Pfosten, die dynamischen waagrechten Lasten ausgesetzt sind oder sich im Layout an exponierten Stellen befinden. Ausführungen zur Montage am Boden oder an der Maschine, mit ausziehbarer Abstandseinstellung.

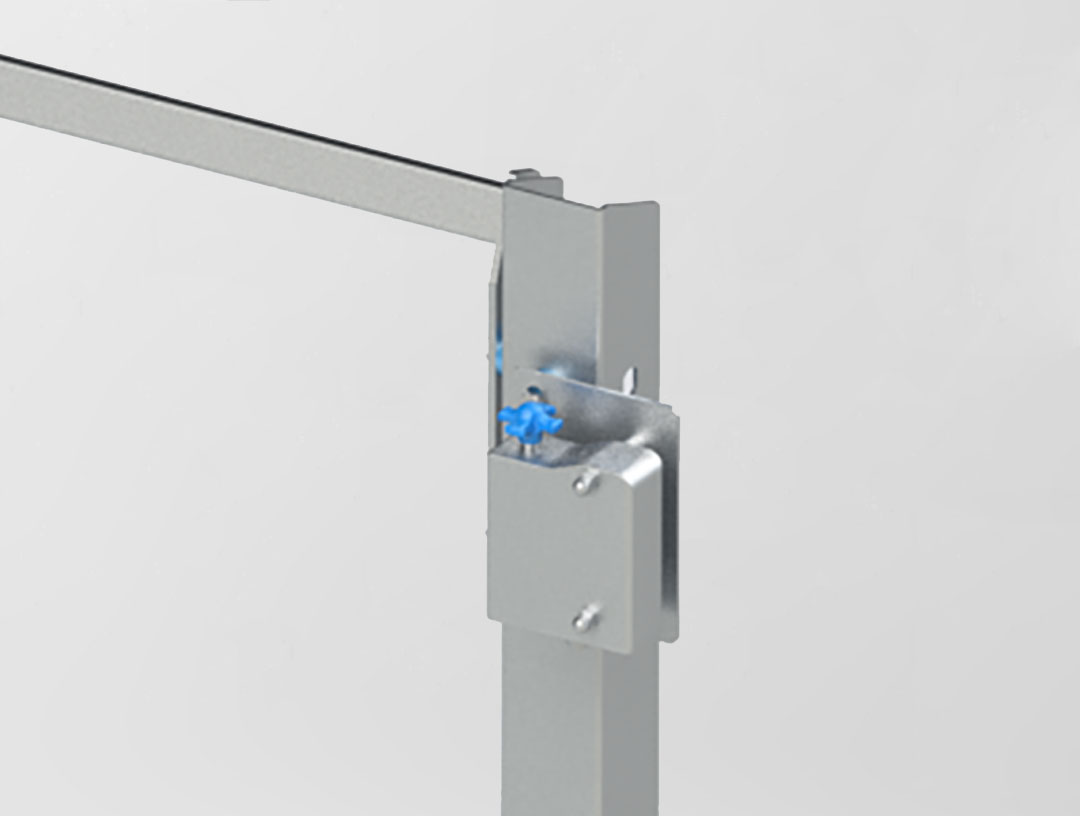

Halterungen für Sicherheitsschalter
Halterungen aus Edelstahl zur Befestigung von Sicherheitsschaltern. Die Halterungen passen für eine Vielzahl der Modelle führender Hersteller oder auf Anfrage hergestellt.

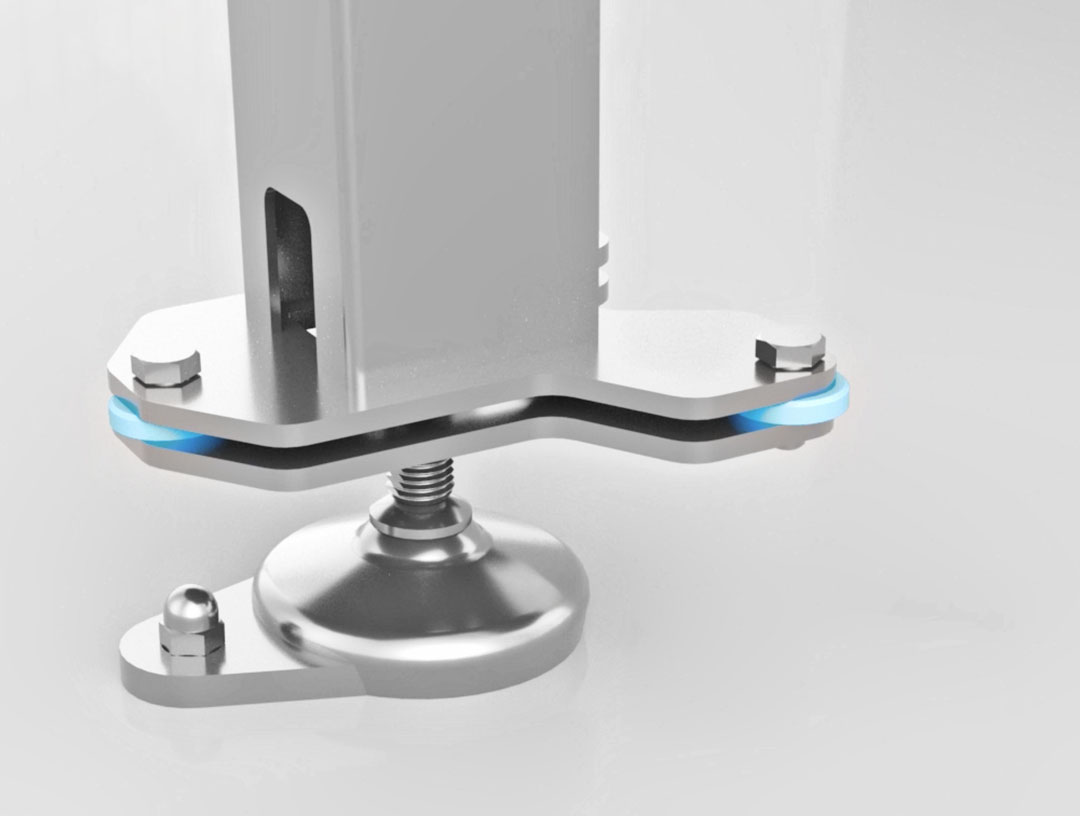

Schwenkbarer Fuß
Der neue schwenkbare Fuß mit einem einzigen Ankerpunkt gleicht jede Bodenneigung aus und ermöglicht es, den Pfosten um bis zu 10 Grad zu kippen.
