Maschinenschutzzaun

EasyGuard ist das richtige Satech-System, wenn die Anlage häufigen Zugang für Wartung oder Reinigung erfordert: das vereinfachte Clip-Montagesystem ermöglicht eine schnelle Demontage eines Paneels und reduziert so die Maschinenstillstandszeiten. Es eignet sich auch für feste Layouts bei allgemeinen Anwendungen, bei denen Praktikabilität bei Installation und routinemäßiger Wartung im Vordergrund steht. Für Umgebungen mit hohem Stoßrisiko oder schweren Industrierobotern empfiehlt sich ImpactGuard.

EasyGuard und FastGuard sind beide modulare Maschinenschutzzäune mit 20-mm-Rahmen, erfüllen jedoch unterschiedliche Anforderungen.

EasyGuard verfügt über Pfosten (erhältlich in 40 oder 60 mm Querschnitt) und ein Schnellverschluss-Befestigungssystem mit unverlierbarer Schraube: das ist der für Standardanwendungen, Anlagen mit häufiger Wartung und feste Layouts geeignete Maschinenschutzzaun. FastGuard hat keine Pfosten im Paneel (die Struktur ist selbsttragend), wodurch sich die Montagezeit um bis zu 70 % reduziert und sich das System ideal für Anlagen mit automatischen Fördersystemen und allgemein für Bereiche mit geringerem Stoßrisiko eignet.

Auch die Stoßfestigkeit unterscheidet sich: EasyGuard erreicht 250 J, FastGuard je nach Variante 390 bis 500 J. Die Wahl hängt von der Risikobeurteilung und der Art des Layouts ab.

Dieser Maschinenschutzzaun ist nach EN ISO 14120 Anhang C bis 250 J geprüft: ein Wert, der das normative Minimum von 115 J um 100 % übertrifft, was der Aufprallkraft einer Person von etwa 90 kg entspricht, die versehentlich gegen die Schutzeinrichtung fällt. Dieser Wert ist für die große Mehrheit der standardmäßigen Fertigungsanwendungen ausreichend: Werkzeugmaschinen, Montagelinien, Prüfzellen, Verpackungsanlagen.

Die auftretenden Kräfte variieren jedoch je nach Maschinentyp und Bearbeitung: um festzustellen, ob EasyGuard die geeignete Lösung für Ihre spezifische Anwendung ist, ist eine Risikobeurteilung nach EN ISO 12100 erforderlich. Sollten die Ergebnisse eine höhere Festigkeit erfordern, sind AdaptaGuard (bis zu 1600 J) oder Systeme mit noch höherer Festigkeit die zu prüfenden Alternativen.

Der EasyGuard-Clip befestigt das Paneel am Pfosten mit einer vertikalen Bewegung. Das System verwendet eine unverlierbare Schraube (kann während der Arbeiten nicht verloren gehen) und reduziert die Montagezeit im Vergleich zu herkömmlichen Schraubsystemen um bis zu 25 %, was Demontage und Wiedermontage schnell und wiederholbar macht.

Das System ist als feststehende trennende Schutzeinrichtung nach EN ISO 14120 zertifiziert: die Demontage erfordert eine bewusste Handlung und kann nicht versehentlich erfolgen.

EasyGuard mit 20-mm-Rahmen ist kompatibel mit: Standardgitter, Polycarbonat für Sichtbarkeit auf den geschützten Bereich sowie Verbundpaneelen aus Gitter+Polycarbonat oder Gitter+Blech. FullSteel-Paneele aus gebogenem Blech ohne Rahmen sind mit dem Clip-Befestigungssystem nicht kompatibel: für eine geschlossene Verkleidung müssen Mix&Match-Pfosten und Montage mit unverlierbaren Schrauben verwendet werden.

Für Anlagen mit häufiger Wartung ist EasyGuard der am besten geeignete Maschinenschutzzaun: die Paneele lassen sich dank des vereinfachten Clip-Systems schnell demontieren und wieder montieren, was ungeplante Maschinenstillstandszeiten reduziert.

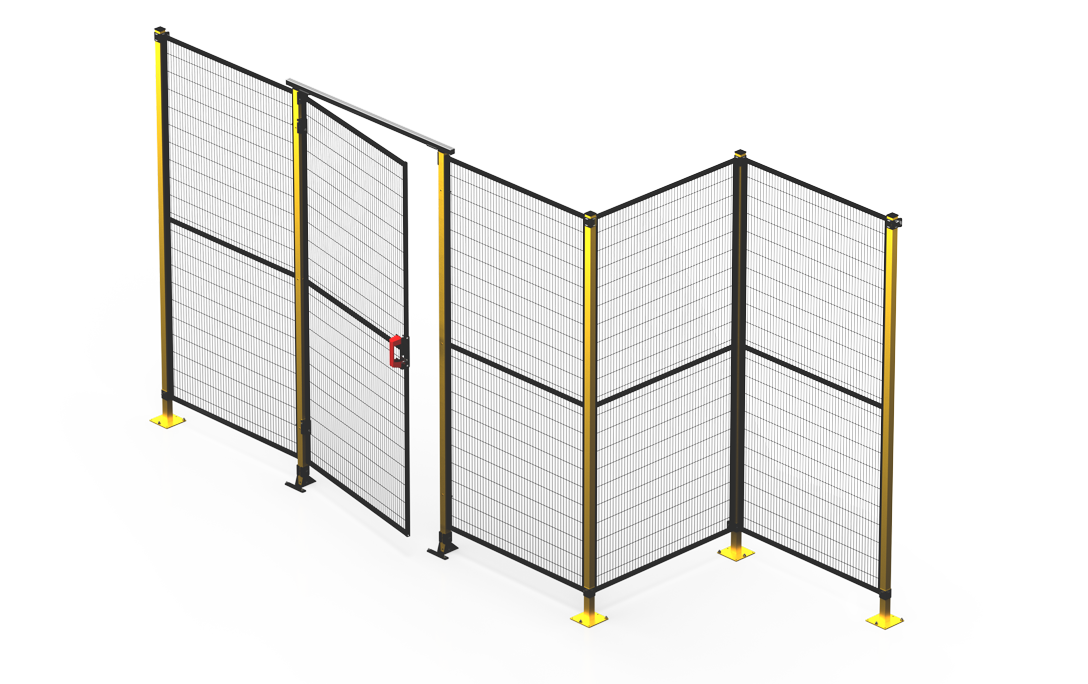

Für Anlagen, die sehr häufigen Zugang zum geschützten Bereich erfordern, besteht die geeignete Lösung darin, in den EasyGuard-Perimeter eine Tür mit Verriegelungssystem zu integrieren: dies ermöglicht eine schnelle Öffnung bei gleichzeitiger Blockierung der Maschine. Unser technisches Büro berät Sie gerne zur passenden Konfiguration.

Die Türen aller Satech-Systeme werden mit Mix&Match-Pfosten montiert, die auf drei Seiten gebohrt und für die Montage von Scharnieren und Zubehör vorgesehen sind. In einem EasyGuard-Perimeter lassen sich die für Türen vorgesehenen Pfosten sofort erkennen: sie sind die einzigen mit Bohrungen, während die Standardpfosten von EasyGuard keine besitzen, um die Ansammlung von Staub und Schmutz zu verhindern.

Bei Satech-Systemen, die serienmäßig Mix&Match-Pfosten vorsehen, kann jeder Pfosten gleichermaßen für feste Paneele oder für Türen verwendet werden. Auf unserer Seite Satech Standardtüren finden Sie alle verfügbaren Zubehörteile.

Ja. Die 40-mm-Pfosten des Systems EasyGuard bieten Stabilität und Robustheit auch für großflächige Layouts unter standardmäßigen Einsatzbedingungen, ohne dass zusätzliche Verstärkungen erforderlich sind.

Für anspruchsvollere Anwendungen, wie kontinuierliche Vibrationen, hohe dynamische Lasten oder häufige Durchfahrten schwerer Fahrzeuge, können Zubehörteile wie Verstärkungsstreben integriert werden, oder es kann auf 60-mm-Pfosten zurückgegriffen werden, die im System EasyGuard 60 erhältlich sind. Unser technisches Büro steht für eine kostenlose Bewertung Ihres spezifischen Layouts zur Verfügung.

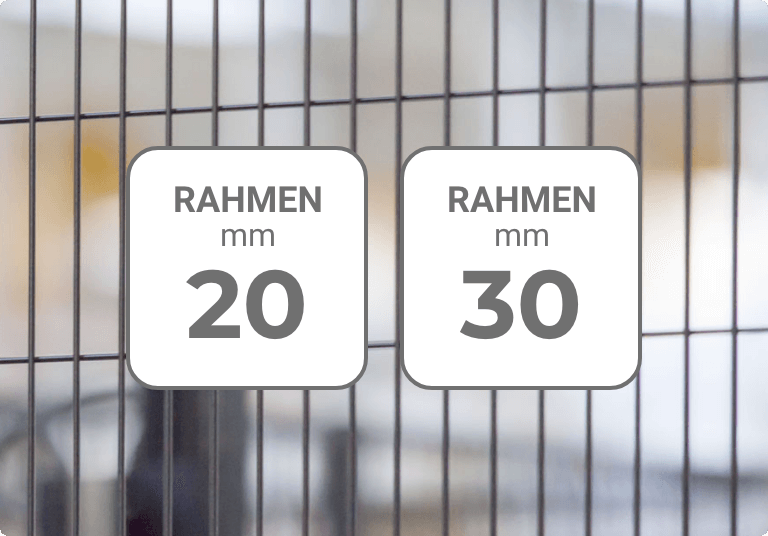

Nein. Die Gitterpaneele mit Rahmen der Systeme EasyGuard und ImpactGuard sind identisch und in den Querschnitten 20 und 30 mm erhältlich. Der Unterschied im Stoßfestigkeitskoeffizienten nach Anhang C von EN ISO 14120 hängt von der Montageweise ab, nicht vom Paneel: EasyGuard verwendet einen Schnellmontage-Clip, der Stöße bis 250 J aufnehmen kann; ImpactGuard ist mit unverlierbaren BHC-Schrauben an den Pfosten befestigt, die die Festigkeit auf bis zu 2200 J erhöhen (2600 J bei der Version mit 60-mm-Pfosten und 30-mm-Rahmen).

Nein. Modulare Maschinenschutzzäune wie EasyGuard sind, wie alle Schutzeinrichtungssysteme von Satech, speziell für den Einsatz in industriellen Innenbereichen konzipiert. Die standardmäßige Pulverbeschichtung ist für geschlossene Räume wie Produktionshallen und Lagerhallen vorgesehen, wo die Pfosten ohne Bohrungen den zusätzlichen Vorteil bieten, dass sich kein Staub oder Feuchtigkeit im Inneren ansammelt. Bei besonderen Anforderungen an Oberfläche oder Schutz können individuelle Behandlungen CustomGuard angefragt werden.
