Maschinen Schutzzaunsystem

FastGuard

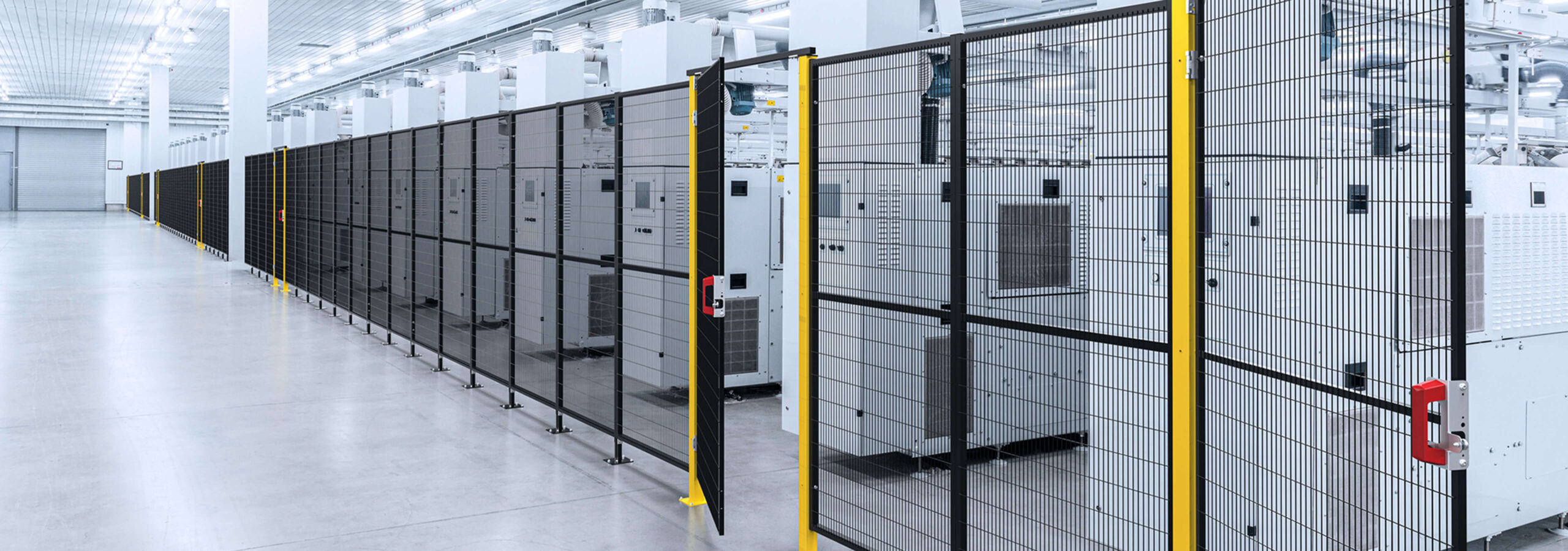

1, 2, 3 – Erledigt!

Schutzzaunsysteme mit der schnellsten Montage

FastGuard ist das Maschinen Schutzzaunsystem ohne Pfosten, welcher Einfachheit, Komfort und Vielseitigkeit vereint. Wie alle Satech-Lösungen kann auch dieser durch unser Angebot an Türen und Zubehör ergänzt werden. FastGuard ist ideal für die Abtrennung von Bereichen oder zum Schutz von automatisierten Linien.

  • FastGuard, la Recinzione Modulare senza piantane che consente di risparmiare fino al 70% del tempo di montaggio

Schnell

FastGuard-verfügt über ein ultraschnelles Montagesystem aus und kann mit bis zu 70% weniger Montagezeit als herkömmliche Systeme installiert werden.

Einfach

FastGuard-Paneele werden von denselben Sockeln getragen und befestigt und an der Oberseite miteinander verbunden. Die Montage ist denkbar einfach.

Konform und sicher

Das FastGuard-Maschinen Schutzzaunsystem entspricht der Norm EN ISO 14120 und erfüllt die Sicherheitsanforderungen der Risikobewertungen.

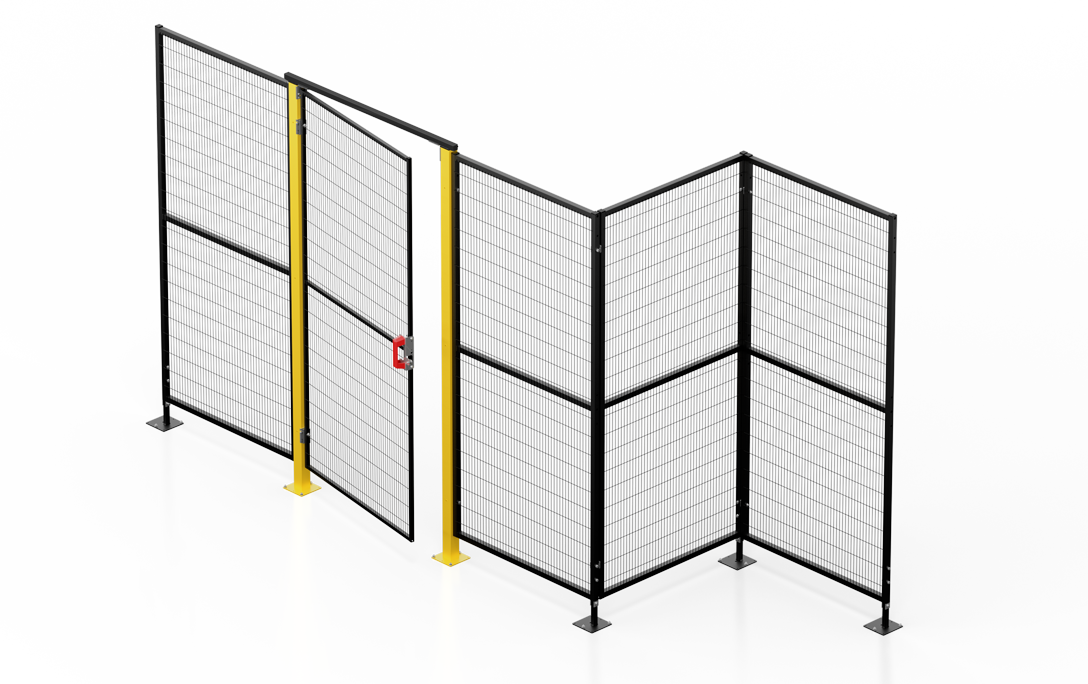

FastGuard Maschinen Schutzzaunsystem

Wichtigste Produktmerkmale

200
300
700
800
1000
1200
1500 mm
HÖHE VOM BODEN 140 mm
1640
2220
MAXIMALE HÖHE 2620 mm
FastGuard Maschinen Schutzzaunsystem Die Satech Modulare Rahmenpaneele

Paneele

RAHMEN
mm
30
RAHMEN
mm
20
GITTERMASCHENWEITE (mm)
20 x 100 x 3
GITTERÖFFNUNG (mm)
17 x 97
STANDARDBREITEN (mm)
200300700800100012001500
Sieben Standardbreiten, unendlich viele Möglichkeiten
Protezioni Perimetrali Satech - 7 larghezze standard, infinite possibilità

Der modulare Aufbau und die sieben Standardbreiten der Satech-Paneele ermöglichen alle Zwischengrößen in Schritten von 100 mm.

HÖHEN (mm)
150020802480

Sockel

TYPEN
Linear- und Endsockel
ABMESSUNGEN (mm)
100 X 200 X 8 geschweißt, mit vier Verankerungspunkten

Farben

RAL-FARBEN
RAL 9005 RAL 1021 RAL 7035 Farben CustomGuard
LACKIERUNG
Pulver (nur für Innenräume)

Die Satech Modulare Rahmenpaneele

Sicher, praktisch, beständig

Die Satech Modulare Rahmenpaneele
  • Handlich
    Handlich

    Eine stabile und doch leichte Konstruktion: Das Satech-Rahmenpaneel ist problemlos von einer Person zu handhaben.

  • Sofort einsatzbereit
    Sofort einsatzbereit

    Der Rahmen ist vorgebohrt und ermöglicht die Verschraubung, den Einbau von Halterungen und das Anbringen von Schlössern und Zubehör.

  • Sicher und beständig
    Sicher und beständig

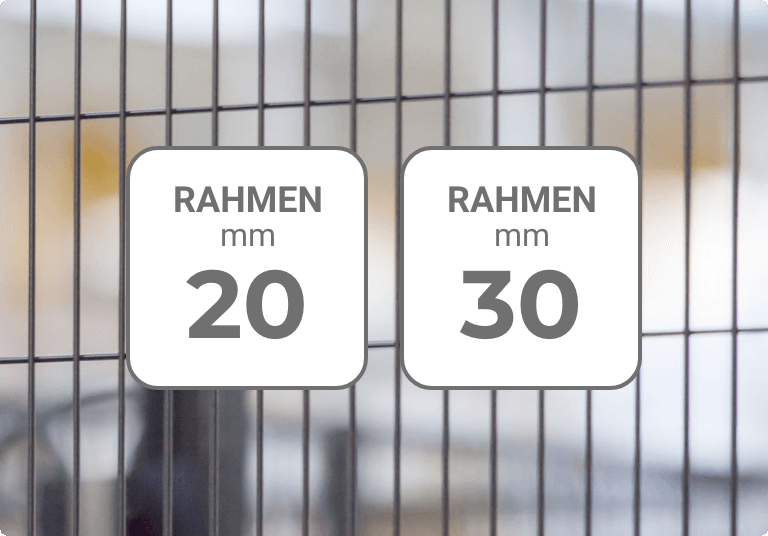

    20‑ oder 30‑mm‑Rahmen?

    Die 20‑ oder 30-mm-Vierkantrohre und das 3-mm-Drahtgitter machen das Satech-Paneel steif und widerstandsfähig. Die Schweißungen an jedem Kreuzungspunkt der Drähte vermeiden außerdem die Gefahr von Resonanzen.

  • Kletterschutz
    Kletterschutz
    EN ISO 14120-5.18

    Die innen verschweißten waagrechten Drähte verhindern das Besteigen.

  • Sichtbarkeit
    Sichtbarkeit
    EN ISO 14120-5.9

    Die senkrechte Ausrichtung des Gitters verbessert die Sicht auf die Maschinen.

  • Platzsparende geringe Abstände
    Platzsparende
    geringe Abstände
    EN ISO 13857

    Die Gitteröffnung von 17 × 97 mm ermöglicht die Installation der trennenden Schutzvorrichtungen in nur 120 mm Abstand zum Gefahrenbereich (EN ISO 13857), sodass Sie die Grundfläche des Schutzbereichs gering halten können.

Große Zeitersparnis, maximale Produktivität

Das modulare FastGuard-System spart bis 70 % der Montagezeit und garantiert auch in der FastGuard-20-Ausführung eine Mindeststoßfestigkeit von 115 J – dem in den internationalen Normen geforderten Wert.

Maschinen Schutzzaunsystem spart bis 70 % der Montagezeit - Satech FastGuard

Einfachheit und Stabilität

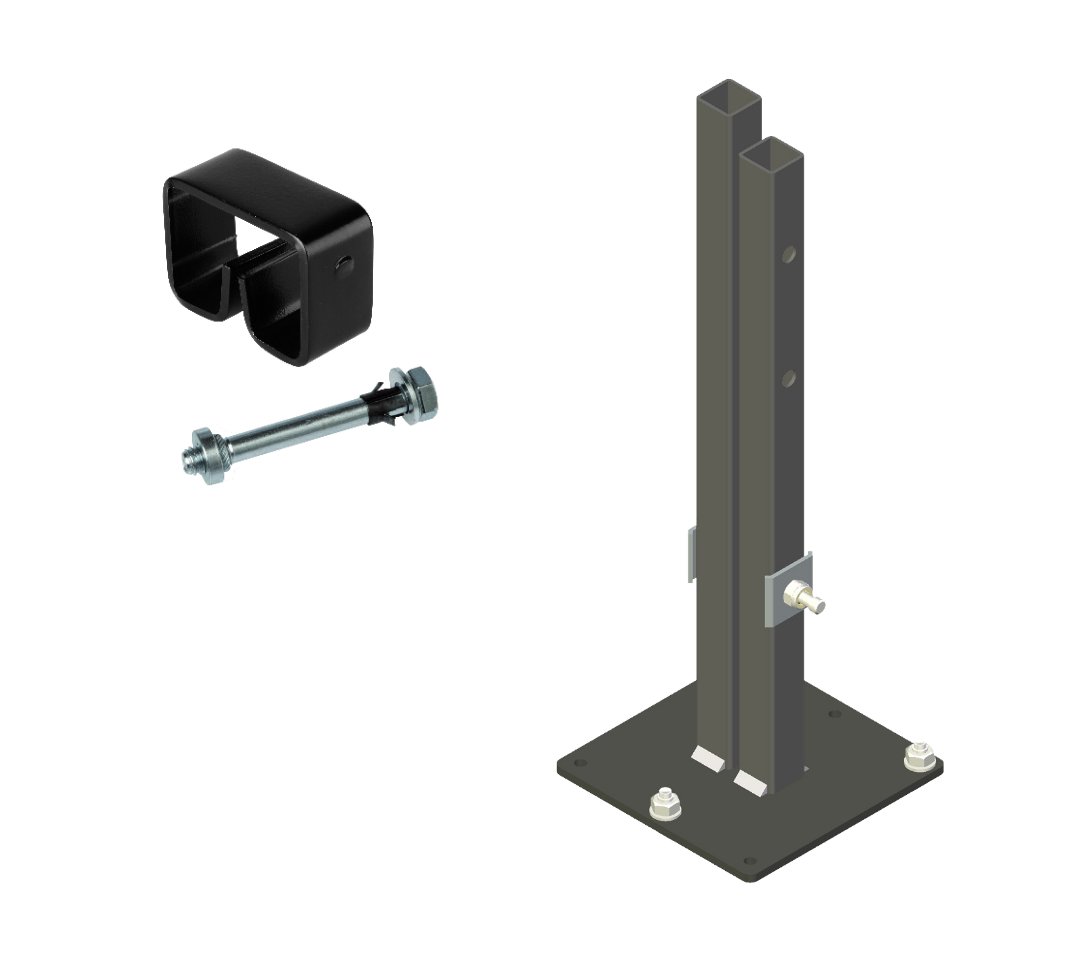

Die Gabel-Sockel verbinden die modularen Paneele an der Unterseite. Zur Stabilisierung der trennenden Schutzeinrichtung ist die Oberseite mit einer elastischen, verformbaren Verbindung oder mit unverlierbaren Durchsteckbolzen gesichert.

Protezioni Perimetrali Satech - Base a forcella FastGuard

Gabel-Sockel

Protezioni Perimetrali Satech - Connessioni Superiori FastGuard

Obere Verbindung

Montage in drei einfachen Schritten

FastGuard-Paneele werden von denselben Sockeln getragen und befestigt und an der Oberseite miteinander verbunden. Die Montage ist einfach:

  1. 1
    Multifunktionssockel auf dem Boden platzieren
  2. 2
    FastGuard-Paneele von oben einführen
  3. 3
    Unverlierbare Befestigungs­elemente festziehen

Praktisch, nur ein Monteur erforderlich

Dank der Schnellbefestigungen ist die Montage eines FastGuard-Schutzzauns auch von einem einzigen Mitarbeiter leicht zu bewältigen.

Protezioni Perimetrali Satech - Praticità di montaggio della Recinzione FastGuard

FastGuard ist auch erhältlich mit 20-mm-rahmen (FastGuard 20)

FastGuard
RAHMEN
mm
20

Die Satech Standard-Schutzzaunsysteme

Vergleichen Sie FastGuard mit anderen Systemen

System BASIC
System BASIC Vielseitigkeit
System STRONG
System STRONG Robustheit
FastGuard
FastGuard Geschwindigkeit
AdaptaGuard
AdaptaGuard Anpassungs­fähigkeit
BlueGuard
BlueGuard Hygienisches Design
Maschinenschutz in
Standardhöhen (mm)
1640, 2220, 2620 1640, 2220, 2620, 3140 1640, 2220, 2620 1640, 2220, 2630 2220
Rahmen (mm) 20 20 / 30 (HEAVY) 20 / 30 Rahmenlos Rahmenlos
Pfosten Querschnitt (mm) 40 60 - 50 60
Montagesystem Schrauben und Muttern oder patentierte Schnellmontageclips Patentierte Schnellmontage­clips oder Schrauben und Muttern Obere Verbindung + spezielle Füße Faserverstärkte Kunststoff­befestigungen Edelstahl und faserverstärkte Kunststoff­befestigungen
Preisklasse €€ €€€ €€€ €€€€
Montage-Geschwindigkeit
Maschenweite (mm) 20 x 100 x 3 20 x 100 x 3 20 x 100 x 3 32 x 68 x 4 32 x 68 x 4
Geprüfter
Aufpralltest (max)
1608 J Bei Montage mit
Schrauben und Muttern
1608 J Bei Montage mit
Schrauben und Muttern
115 J* / 390 J *Standardwert gemäß
EN ISO-Vorschriften
1608 J 500 J
Min. Abstand zum
Gefahrenbereich (mm)
120 120 120 200
EN ISO 13857
200
Gitterfreie-Paneel-Alternativen(FullSteel, Polycarbonat, Variationen) - -

FastGuard - Produktvideo

Erfahren Sie in diesem Video, wie Sie unser FastGuard Maschinen Schutzzaunsystem zusammenbauen.

FastGuard - Montageanleitungen

Download

Produkte und Ergänzungen für Maschinen Schutzzaunsysteme

FastGuard kann mit einer großen Auswahl an hochwertigen Türen, Verkleidungen, Schließsystemen und Zubehör vervollständigt werden.

  • Protezioni Perimetrali Satech - Protezione Macchine

Standardtüren

Unser Sortiment an Türen wurde entwickelt für den Durchgang von Personen, Hubwagen, Gabelstaplern und Laufkränen.

entdecken sie die türen
  • Protezioni Perimetrali Satech - Pannelli Modulari

Modulare Paneele

Neben Gitterpaneelen können die Systeme mit Rahmen nach Bedarf auch mit Paneelen aus anderen Materialien ausgestattet werden.

entdecken sie die paneele
  • Satech Protezioni Perimetrali - Offriamo una gamma di chiusure adatte a tutti i Livelli di Prestazione richiesti nei sistemi di sicurezza.

Sicherheitsschlösser

Wir bieten eine Reihe von Schlössern, entsprechend aller Leistungsbereiche, die in Sicherheitssystemen erforderlich sind, an.

entdecken sie die Schlösser
  • Protezioni Perimetrali Satech - Accessori e Staffe per completare la vostra sicurezza perimetrale macchine

Zubehör und Halterungen

Montagezubehör und Halterungen für die individuelle Anpassung Ihr Maschinen Schutzzaunsystem.

entdecken sie das zubehör
