Maschinen Sicherheitszaun

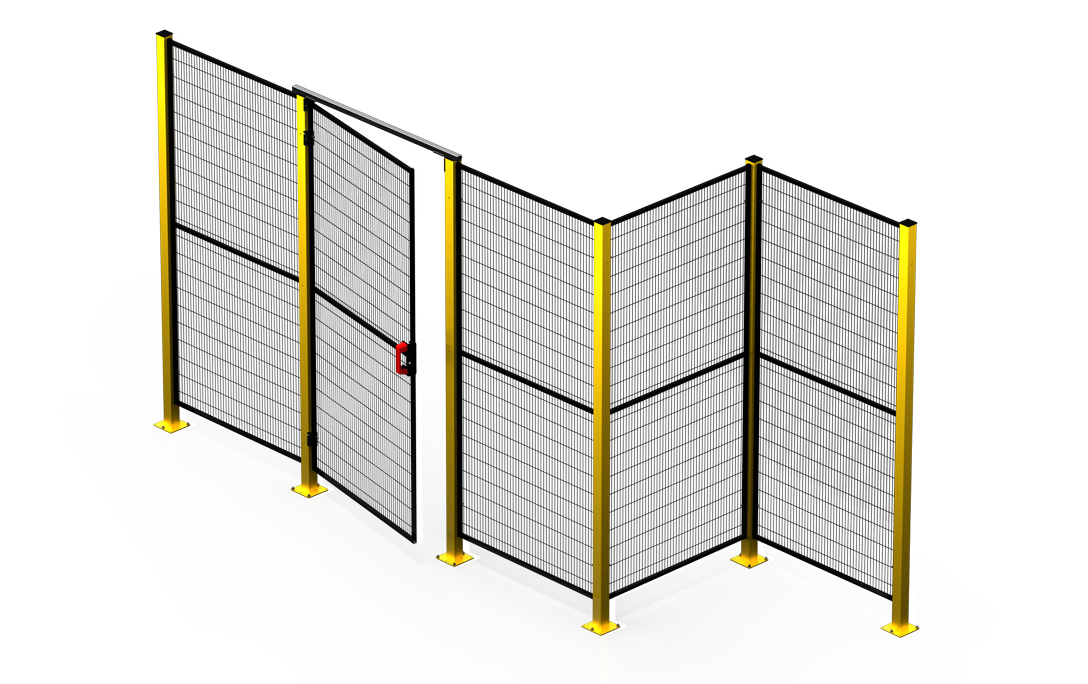

Ein Maschinen Sicherheitszaun ist ein physisches Schutzsystem, das Maschinen, Roboter oder automatisierte Produktionsinseln umgibt und eine durchgängige Barriere zwischen Gefahrenbereichen und Bedienpersonal schafft.

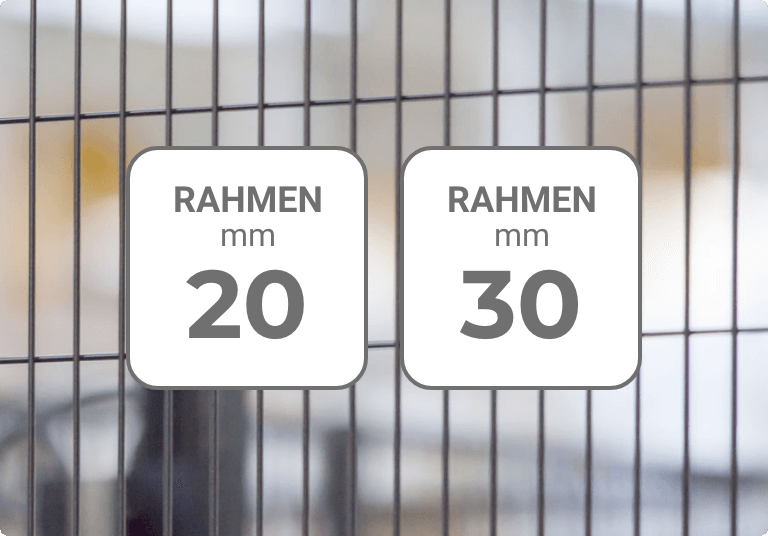

Die maßgebliche Norm für dessen Konstruktion ist EN ISO 14120. ImpactGuard ist die Satech-Lösung für Umgebungen, in denen der Sicherheitszaun hohen Stößen standhalten muss: geprüft bis 2200 J mit 40-mm- und 60-mm-Pfosten, beide mit 20x20-Rahmen, und 2600 J mit 60-mm-Pfosten und 30x30-Rahmen, gemäß EN ISO 14120 Anhang C.

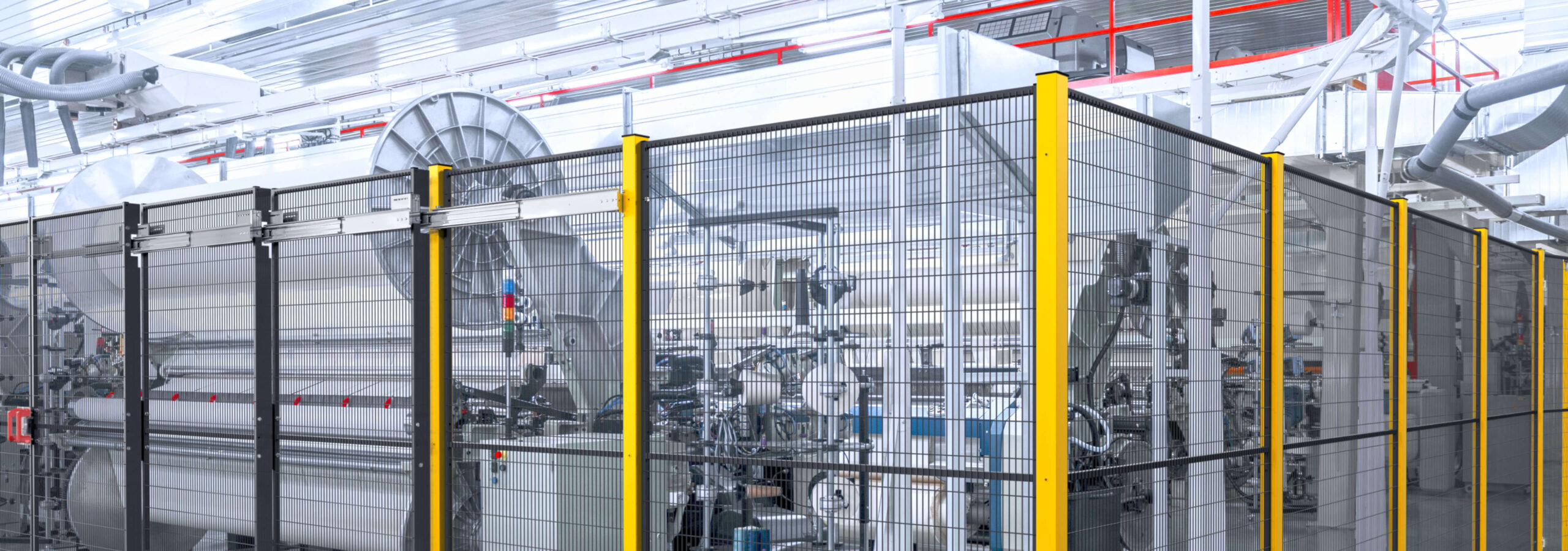

ImpactGuard ist für Umgebungen mit hohem Stoßrisiko konzipiert: Gießereien und Stanzbetriebe, robotergestützte Schweiß- oder Schwermontagezellen, Inseln mit kraftvollen Industrierobotern und allgemein Umgebungen, in denen der Sicherheitszaun wiederholten Stößen oder erheblichen dynamischen Kräften ausgesetzt ist.

Die Struktur mit Pfosten mit unverlierbaren Schrauben behält ihre strukturelle Festigkeit auch unter anspruchsvollen Einsatzbedingungen bei.

Die 40-mm-Pfosten unterstützen Höhen bis 2620 mm und eine Festigkeit bis 2200 J: die Standardlösung für die meisten Anwendungen mit hohem Stoßrisiko.

Die 60-mm-Pfosten ermöglichen Höhen bis 3180 mm und eine Festigkeit bis 2200 J mit 20x20-Rahmen sowie bis zu 2600 J mit 30x30-Rahmen, geeignet für kritische Installationen oder Umgebungen, in denen auch das Hochschleudern von Gegenständen verhindert werden muss.

Für Höhen unter 2620 mm und nicht extremes Risiko sind die 40-mm-Pfosten die wirtschaftlichste Wahl ohne Kompromisse bei der Sicherheit.

Eine feststehende trennende Schutzeinrichtung kann ohne Entfernung der Befestigungsmittel nicht in Position bleiben. Schrauben und Bolzen müssen mit dem Paneel oder dem Pfosten fest verbunden bleiben, damit sie nicht in die Antriebselemente fallen.

Das unverlierbare Schraubensystem von ImpactGuard ist so konzipiert, dass es diese Anforderung von EN ISO 14120 Punkt 5.3.9 erfüllt und alle Befestigungskomponenten auch während der Demontage zu Wartungszwecken mit der Struktur verbunden hält.

Unter Perimeterschutz in Roboterzellen versteht man die Gesamtheit der physischen Barrieren, die den Arbeitsbereich des Roboters isolieren und während der automatischen Zyklen den unbefugten Zugang verhindern, gemäß EN ISO 10218-2 (Sicherheitsanforderungen für Industrieroboter-Systeme).

ImpactGuard ist für Umgebungen mit hohem Stoßrisiko konzipiert, einschließlich Roboterzellen. Die Bewertung der für die jeweilige Anwendung geeigneten Lösung erfordert dennoch eine Risikobeurteilung gemäß EN ISO 10218-2.

Für weitere Informationen zu Sicherheitszäunen für Industrieroboter verweisen wir auf diesen Artikel.

ImpactGuard ist bis 2200 J (40-mm-Pfosten und 60-mm-Pfosten, beide mit 20x20-Rahmen) und 2600 J (60-mm-Pfosten mit 30x30-Rahmen) gemäß EN ISO 14120 Anhang C geprüft.

Für die Systemwahl sind zwei Aufprallkräfte relevant: jene von außen (normatives Minimum 115 J, entsprechend einer Person von etwa 90 kg, die gegen den Sicherheitszaun fällt) und jene von innen (durch den Bearbeitungsprozess geschleudertes Material). Um den korrekten Wert für Ihre spezifische Anwendung zu bestimmen, ist eine Risikobeurteilung nach EN ISO 12100 unerlässlich.

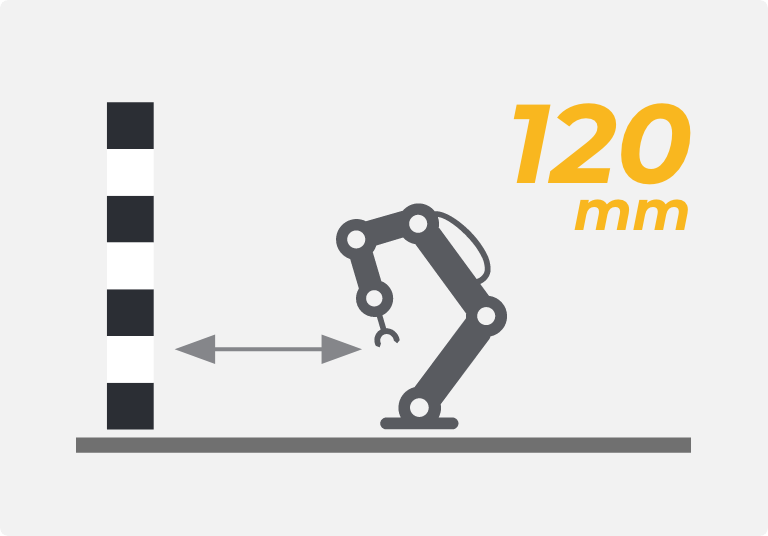

Dank der Beschaffenheit seiner Gitterpaneele mit Rahmen kann ImpactGuard mit einem Mindestabstand von 120 mm zur Gefahr installiert werden.

Dieser Abstand wird durch die Maschenöffnung von 17 x 97 mm ermöglicht, die dimensioniert ist, um das Erreichen von Gefahrenbereichen durch das Paneel gemäß EN ISO 13857, Abschnitt 4.2.4.1, zu verhindern.

Die Maschenöffnung allein reicht jedoch nicht aus, um die korrekte Positionierung des Sicherheitszauns zu bestimmen: die Norm EN ISO 13857 legt fest, dass auch die Höhe der Gefahrenstelle berücksichtigt werden muss. Um Höhe des Sicherheitszauns und Sicherheitsabstand präzise zu bestimmen, ist eine Risikobeurteilung nach EN ISO 12100 unerlässlich.

Der Maschinen Sicherheitszaun ImpactGuard erfordert regelmäßige Kontrollen alle drei Monate, mit besonderer Aufmerksamkeit bei Anlagen, die häufigen Vibrationen oder Stößen ausgesetzt sind.

Die Kontrolle umfasst das Nachziehen der unverlierbaren Schraubbefestigungen und die Prüfung der Unversehrtheit der Gitterpaneele nach etwaigen Stößen.

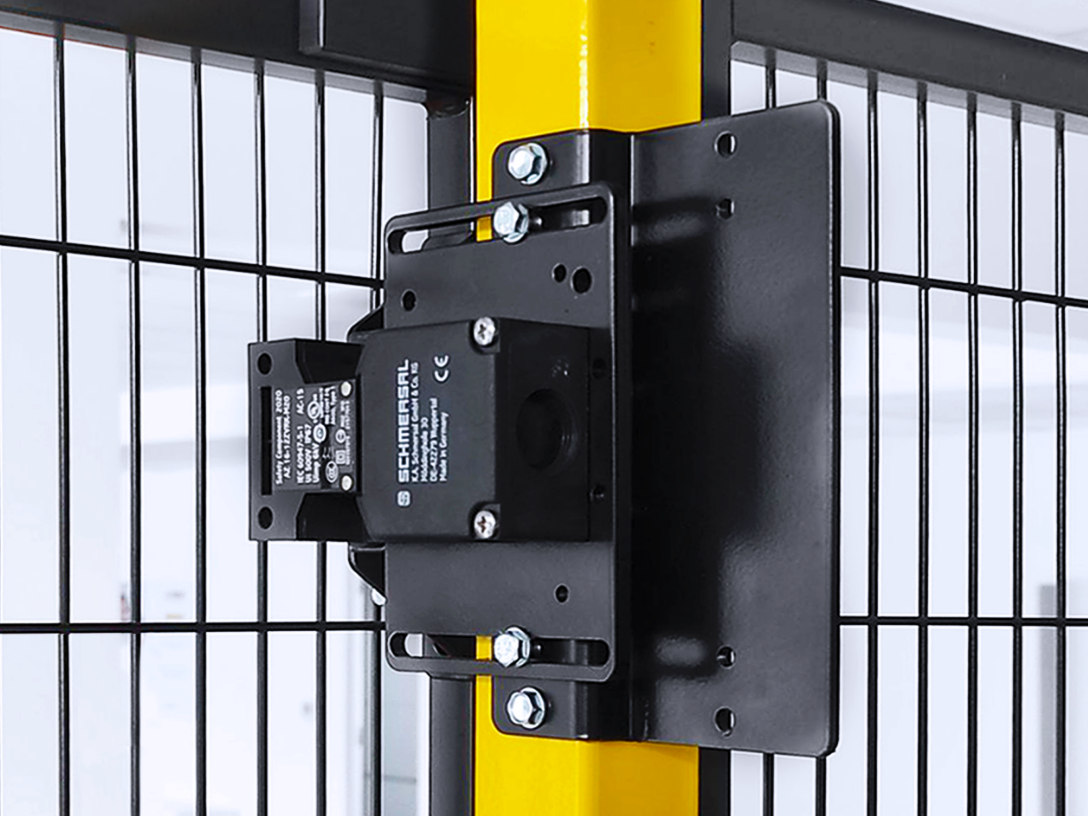

Bei Anlagen mit integrierten Safety Switches oder Sicherheitsverriegelungen muss das Wartungsprogramm die Überprüfung der korrekten Funktion der Geräte gemäß EN ISO 14119 und Herstellerangaben umfassen. Beschädigte Komponenten müssen sofort ersetzt werden, um die Stoßfestigkeit von 2200 J aufrechtzuerhalten.

Die regelmäßige Wartung ist eine Anforderung der Maschinenrichtlinie 2006/42/EG und der neuen Maschinenverordnung (EU) 2023/1230.

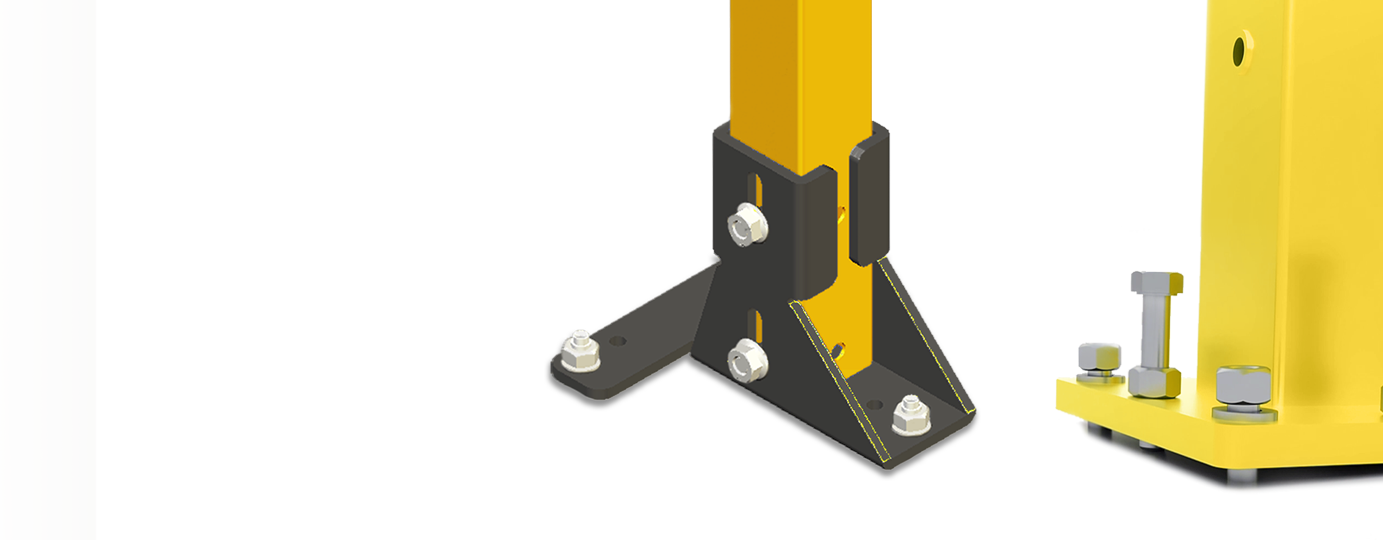

Der Maschinen Sicherheitszaun ImpactGuard kann auf besonderen Böden mittels Bodengegenplatte installiert werden, erhältlich in zwei Versionen: verzinkt für Gitterroste mit einer Stärke bis 30 mm, und aus Stahl zum Anschweißen für Metalloberflächen, bei denen ein Durchbohren nicht möglich oder nicht ratsam ist.

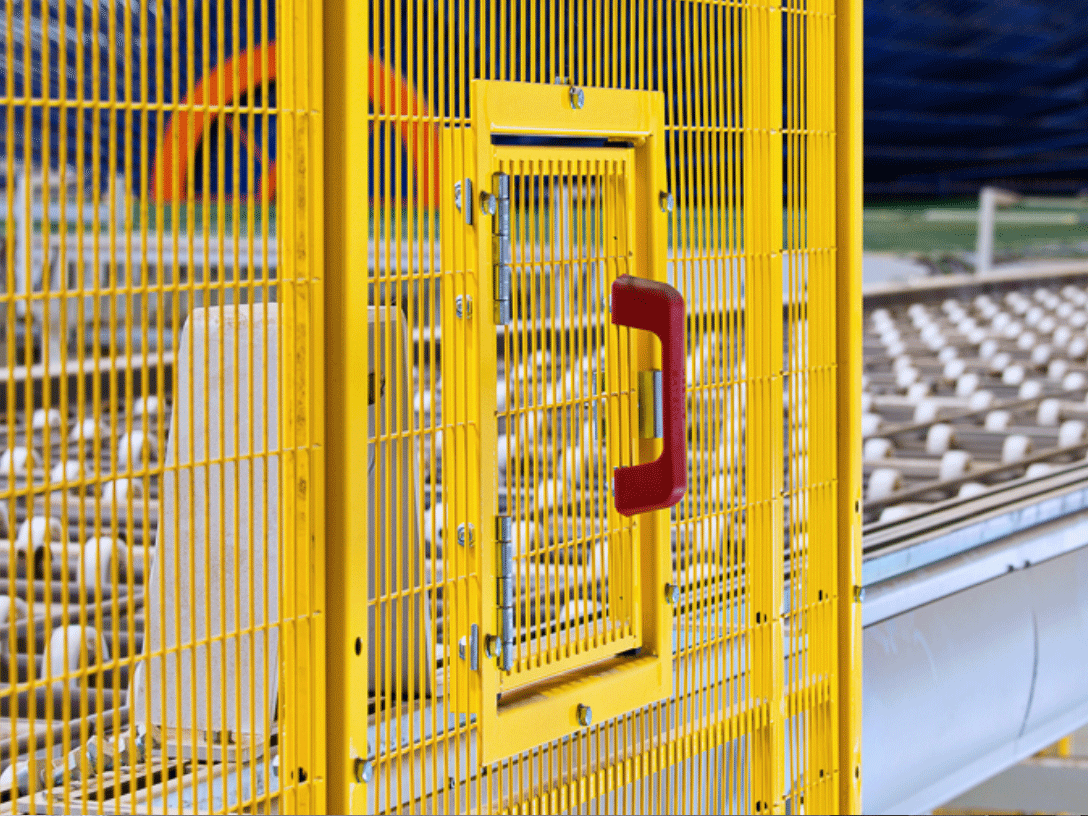

Beide Versionen sind mit den 40-mm- und 60-mm-Pfosten des Systems kompatibel. Weitere Informationen finden Sie auf unserer Seite Zubehör und Halterungen für Sicherheitszäune.
