Perimeter Zugänge für Maschinensicherheit

Ein demontierbares Paneel ist eine feststehende Schutzeinrichtung gemäß EN ISO 14120: es kann nur mit einem Werkzeug und nur bei stillstehender Maschine entfernt werden. Eine Standardtür für Maschinensicherheit ist eine bewegliche Schutzeinrichtung: sie öffnet sich ohne Werkzeug, ist aber mit einem Verriegelungssystem verbunden, das die Maschine vor dem Öffnen stoppt. Die Wahl hängt von der Zugangshäufigkeit zur geschützten Zone ab, die durch die Risikobeurteilung nach EN ISO 12100 bestimmt wird: ist der Zugang selten und nicht wiederkehrend, reicht ein demontierbares Paneel; ist der Zugang häufig, ist eine Sicherheitstür erforderlich.

Ja. Die Standardtüren für Maschinensicherheit Satech verwenden Mix&Match-Pfosten, die auf drei Seiten gebohrt sind und mit allen Systemen der Produktpalette kompatibel sind: ImpactGuard, AdaptaGuard, EasyGuard, FastGuard und BlueGuard. Die Mix&Match-Pfosten sind daran zu erkennen, dass sie als einzige Perforierungen aufweisen, im Gegensatz zu den Standard-EasyGuard-Pfosten, die keine besitzen. Diese Kompatibilität ermöglicht die Integration einer Tür in jeden bestehenden Perimeter, ohne bereits installierte Strukturelemente ersetzen zu müssen.

Die Standardtüren für Maschinensicherheit Satech sind mit der gesamten Palette der Satech-Verriegelungssysteme kompatibel, von Systemen mit niedrigem PLr bis zum Safety Switch Typ 4. Die Wahl des Leistungsniveaus (PLr) hängt von der Risikobeurteilung gemäß EN ISO 13849 und EN ISO 14119 ab: je höher das Risiko, desto höher das erforderliche Leistungsniveau. Unser technisches Büro steht für die Beratung zum geeigneten Verriegelungssystem für Ihre Anwendung zur Verfügung.

Gemäß der Norm EN ISO 14120 und den Grundsätzen der Maschinenrichtlinie 2006/42/EG muss die Sicherheitstür nach außen der geschützten Zone öffnen, um im Notfall eine schnelle Evakuierung zu ermöglichen. Ausnahmen sind nur möglich, wenn Layout-Einschränkungen dies rechtfertigen und die Risikobeurteilung es erlaubt — in diesem Fall sind Notentriegelungsvorrichtungen von innen obligatorisch.

Ja. Alle Standardtüren für Maschinensicherheit Satech ermöglichen die Montage des Griffs rechts oder links je nach Layout-Anforderungen. Die Öffnungsrichtung muss stets die normativen Anforderungen erfüllen: die Tür muss sich nach außen des Schutzperimeters öffnen, um eine schnelle Evakuierung zu ermöglichen, wie durch die Risikobeurteilung gemäß EN ISO 12100 definiert.

Die Standard-Maschinensicherheitstüren Satech sind in verschiedenen Breiten erhältlich, um unterschiedliche Layout-Anforderungen zu erfüllen. Für Anwendungen, die breitere Durchgänge erfordern — beispielsweise für den Durchgang von AGV, Gabelstaplern oder großen Anlagen — sind Schiebetore oder maßgeschneiderte Lösungen CustomGuard verfügbar. Unser technisches Büro steht für die Dimensionierung des für Ihren spezifischen Bedarf geeigneten Zugangs zur Verfügung.

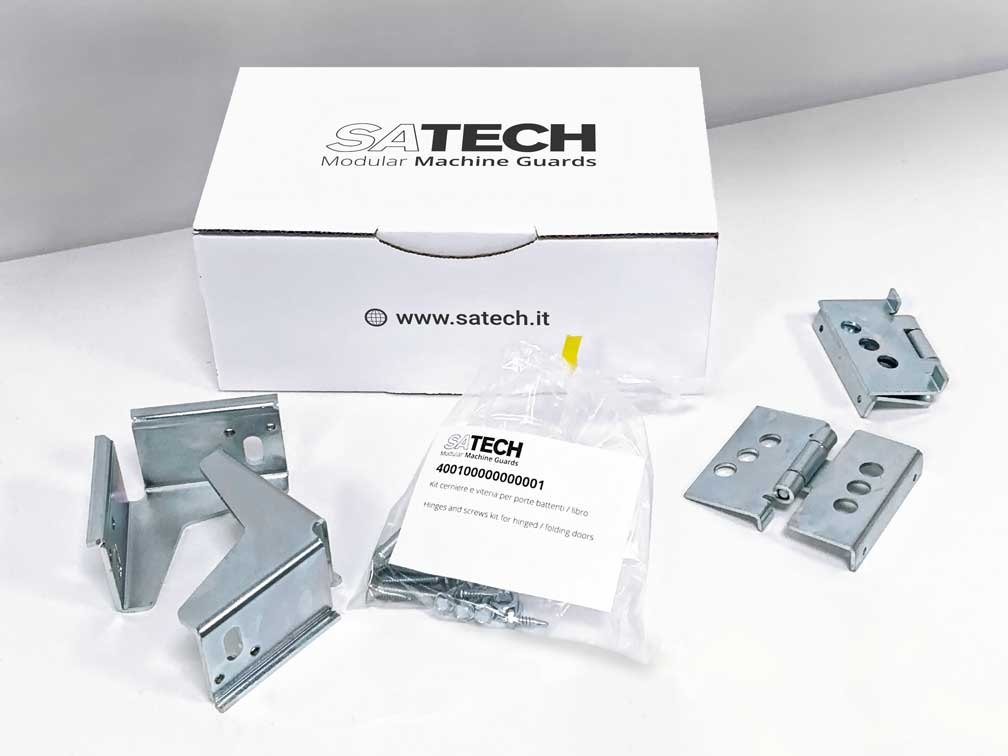

Die Komponenten werden in beschrifteten Kits mit den enthaltenen Montageanleitungen geliefert. Für Türen für Maschinensicherheit mit verriegelten Sicherheitssystemen enthält die Anleitung auch Anweisungen zum elektrischen Anschluss und zur Einstellung des Sicherheitsgeräts. Nach der Installation muss die Tür überprüft werden, um sicherzustellen, dass das Verriegelungssystem gemäß den Anforderungen von EN ISO 14119 korrekt funktioniert, bevor die Anlage in Betrieb genommen wird.

Die wichtigsten Referenznormen für Maschinensicherheitstüren sind EN ISO 14120 (Konstruktion und Auswahl feststehender und beweglicher Schutzeinrichtungen), EN ISO 14119 (Gestaltung und Auswahl von Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen) und EN ISO 13849 (Sicherheit von Steuerungen). Die Konformität der Tür mit diesen Normen muss in der technischen Dokumentation der Maschine gemäß der Maschinenrichtlinie 2006/42/EG dokumentiert werden. Für einen vollständigen Überblick über die geltenden Normen verweisen wir auf unsere Seite zu den Sicherheitsstandards.

Nein. Die Standardtüren für Maschinensicherheit Satech sind, wie alle Systeme der Produktpalette, für den Einsatz in industriellen Innenbereichen konzipiert. Die standardmäßige Pulverbeschichtung ist für geschlossene Räume wie Produktionshallen und Lagerhallen vorgesehen. Bei besonderen Anforderungen an Oberfläche oder Schutz sind individuelle Behandlungen CustomGuard auf Anfrage erhältlich.
