Modificar un vallado perimetral: los accesorios que simplifican las modernizaciones y las ampliaciones

Cuando una instalación cambia, no siempre es necesario rehacer todo el vallado perimetral. Con los accesorios adecuados es posible adaptar, ampliar y completar los paneles ya instalados, sin tener que empezar de cero.

Por qué un vallado perimetral debe evolucionar junto con la instalación productiva

Un vallado perimetral se diseña según el layout de producción de un momento concreto. Sin embargo, la instalación nunca permanece inmóvil: la maquinaria, los espacios ocupados y los flujos de trabajo cambian con el tiempo. El vallado, aunque siga intacto, permanece anclado a su configuración original. El resultado es una cobertura que ya no es coherente con el nuevo layout, con el riesgo de accesos no controlados o zonas peligrosas descubiertas.



Ante un cambio, la reacción más habitual es pensar que hay que rehacer toda la sección de vallado afectada: nuevo proyecto, parada de máquina, eliminación de material todavía en buen estado. Es una vía posible, pero que conviene valorar con atención según el problema real. En la mayoría de los casos basta con una intervención puntual, centrada en el único punto crítico.

  • Satech-website-–articolo-accessori-filosofia-satech

La filosofía Satech: adaptar la protección existente

Cuando la protección todavía está intacta, el verdadero problema suele afectar solo a un punto concreto del perímetro. Los accesorios Satech se han creado precisamente para esto: extender, unir, abrir, redimensionar o completar un panel existente, para adaptarlo a la nueva configuración de la instalación sin intervenir en lo que sigue siendo adecuado. Veamos en detalle las situaciones más frecuentes y cómo abordarlas.

Adaptar la anchura del panel: extensión de chapa de acero y placa de relleno vertical

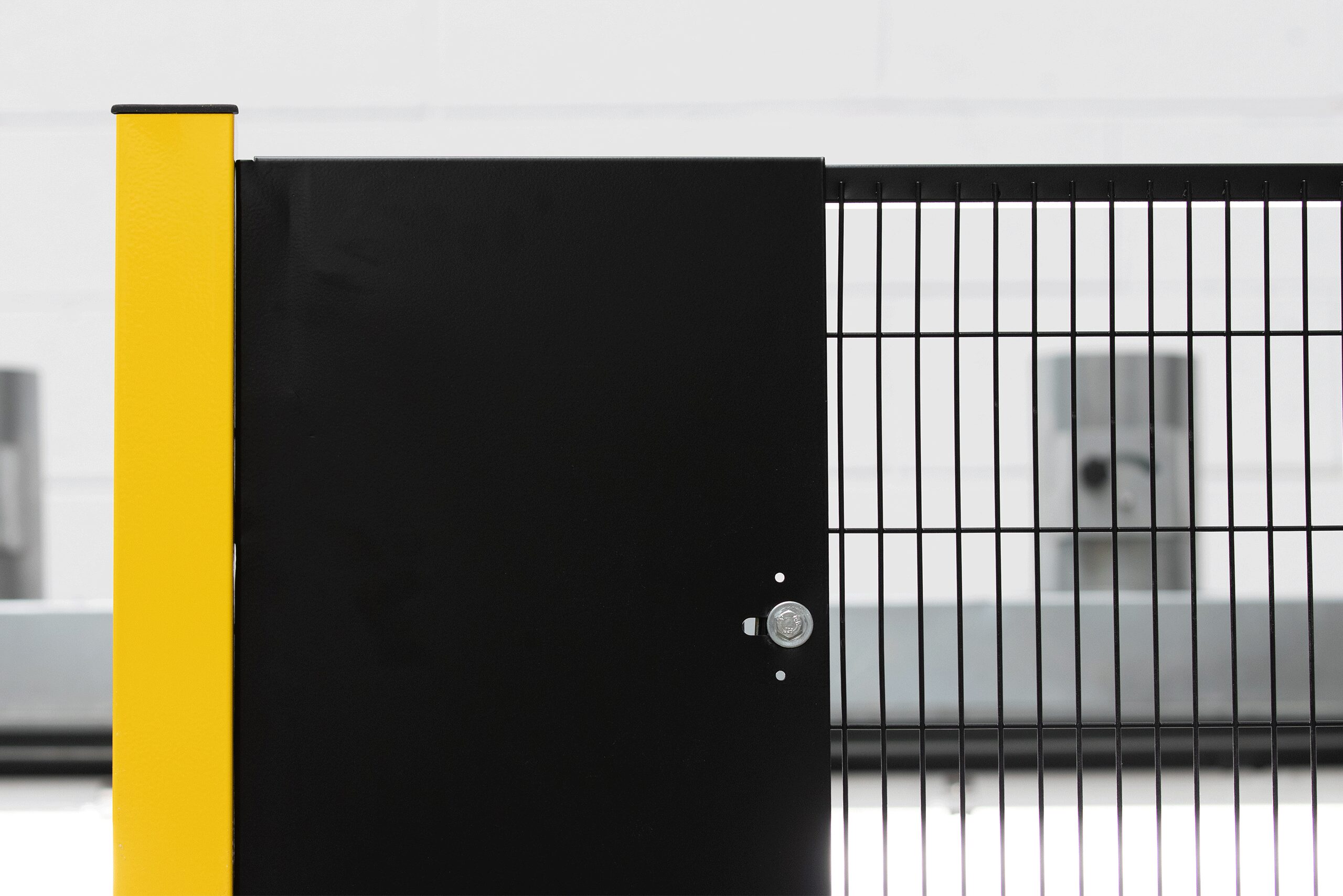

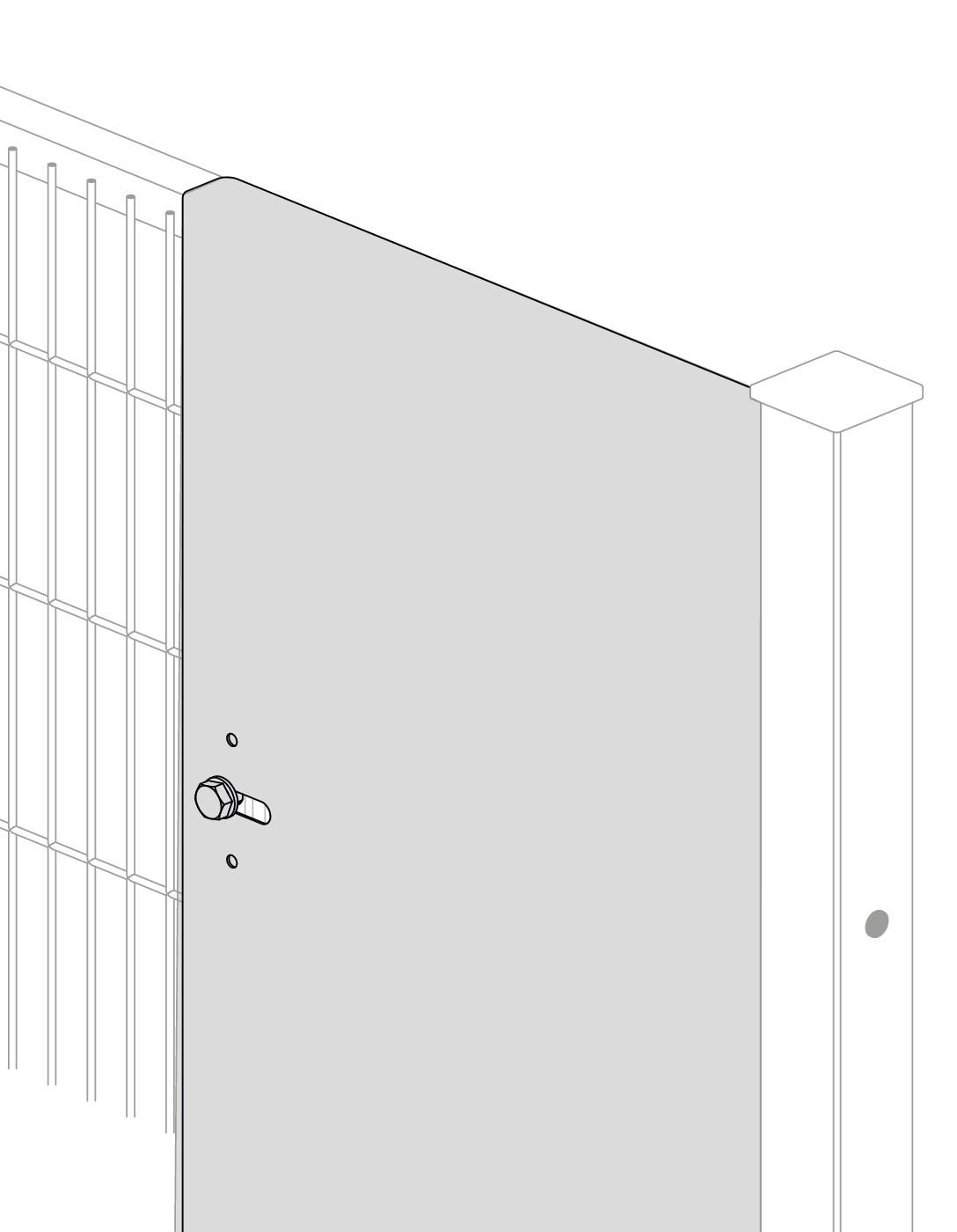

Es habitual que un nuevo layout deje espacios descubiertos a lo largo del perímetro. Basta con desplazar un poste unos pocos centímetros, para dejar sitio a una nueva máquina, para que se cree una hendidura entre dos paneles: en este caso, dentro del perímetro, se puede recurrir a la extensión de panel de chapa de acero Satech, que se fija directamente al poste y recupera, de forma regulable, hasta 240 mm en horizontal en paneles con bastidor de 20x20 mm y FullSteel.

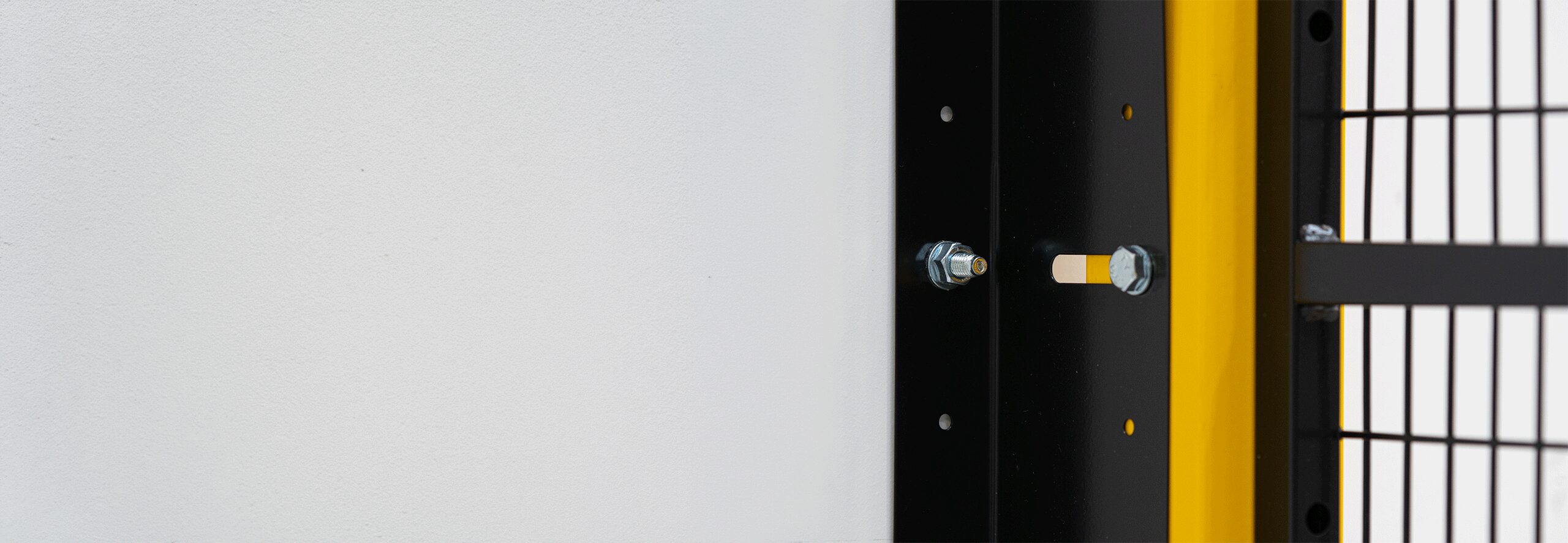

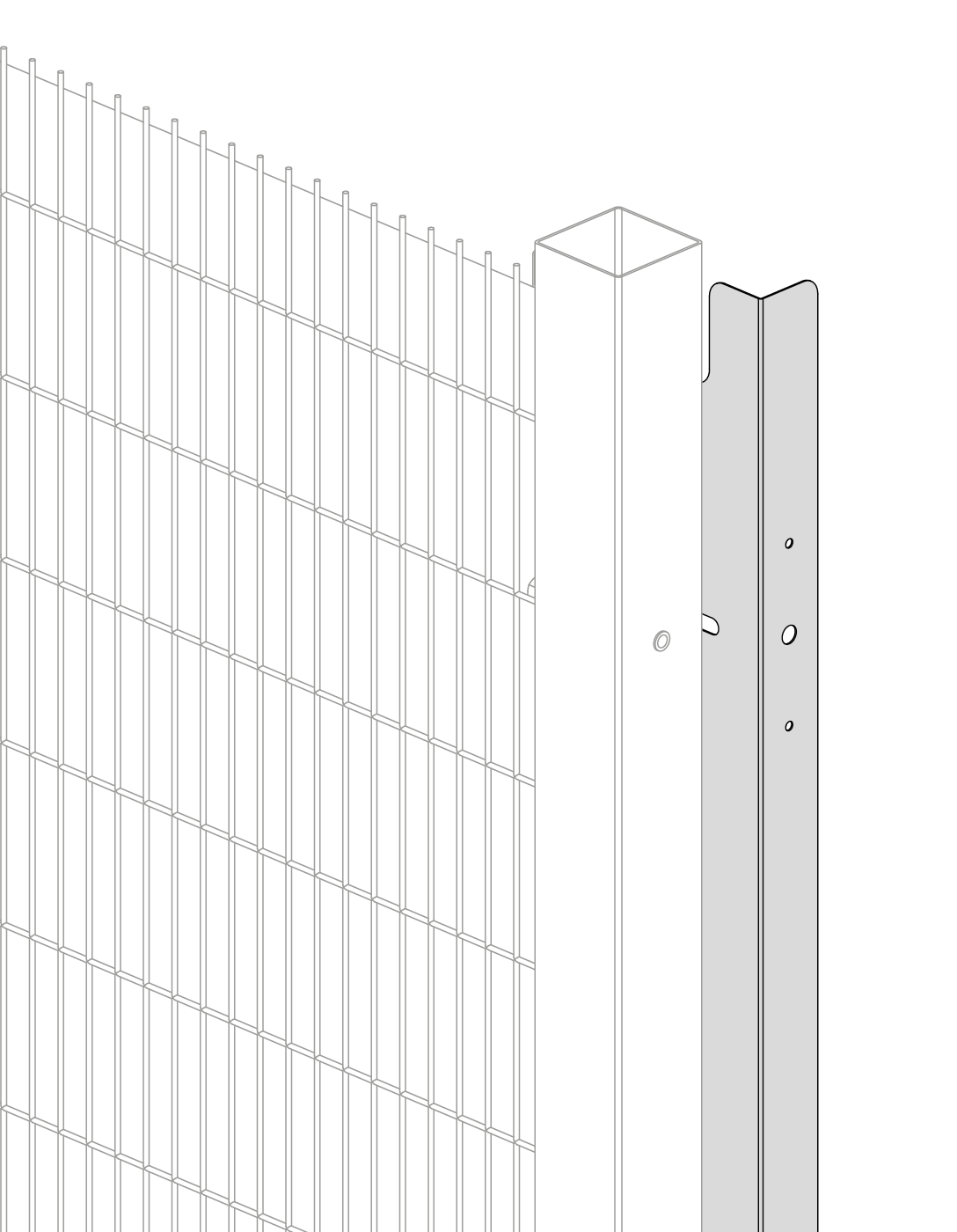

Distinto es el caso en que el espacio descubierto se encuentra, en cambio, en los extremos del perímetro, entre el último poste y una pared o una columna. Aquí la mejor solución es la placa de relleno vertical, disponible en alturas entre 1640 y 3200 mm, que completa el espacio entre el poste terminal y la estructura fija e impide el acceso a la zona peligrosa con las extremidades.

  • Satech-website-–articolo-accessori-panel-extension
  • Satech-website-–articolo-accessori-tamponamento-verticale
  • Satech-website-–articolo-accessori-angolo-variabile

Rediseñar la configuración del layout con las juntas de ángulo variable

El problema no siempre es una distancia que cubrir: a veces es todo el trazado del vallado el que debe cambiar de dirección. Esto ocurre, por ejemplo, cuando la incorporación de una nueva célula de trabajo o de una cinta transportadora obliga a la protección a rodear el obstáculo con un ángulo distinto al original.

En estos casos entran en juego las juntas de ángulo variable Satech: soportes que se fijan con tornillería al poste y al panel, capaces de crear inclinaciones de entre 25° y 90° en los sistemas sin bastidor, y entre 45° y 135° en los paneles con bastidor de 20 y 30 mm.

Preservar la continuidad del layout con la junta lineal reforzada

Hay situaciones en las que los paneles deben permanecer perfectamente alineados, pero no es posible colocar un poste en el punto previsto. Esto sucede, por ejemplo, cuando canaletas de suelo, tuberías de la instalación u otros elementos estructurales ocupan justo el espacio necesario para el apoyo. En estos casos, renunciar a la continuidad de la protección no es una opción.

Para ello se puede utilizar la junta lineal reforzada Satech, que une los dos paneles en la parte superior y no requiere ningún apoyo en el suelo. También en esta configuración, el accesorio es compatible con paneles con bastidor de 20 y 30 mm.

  • Satech-website-–articolo-accessori-giunzione-lineare
  • Satech-website-–articolo-accessori-sportello

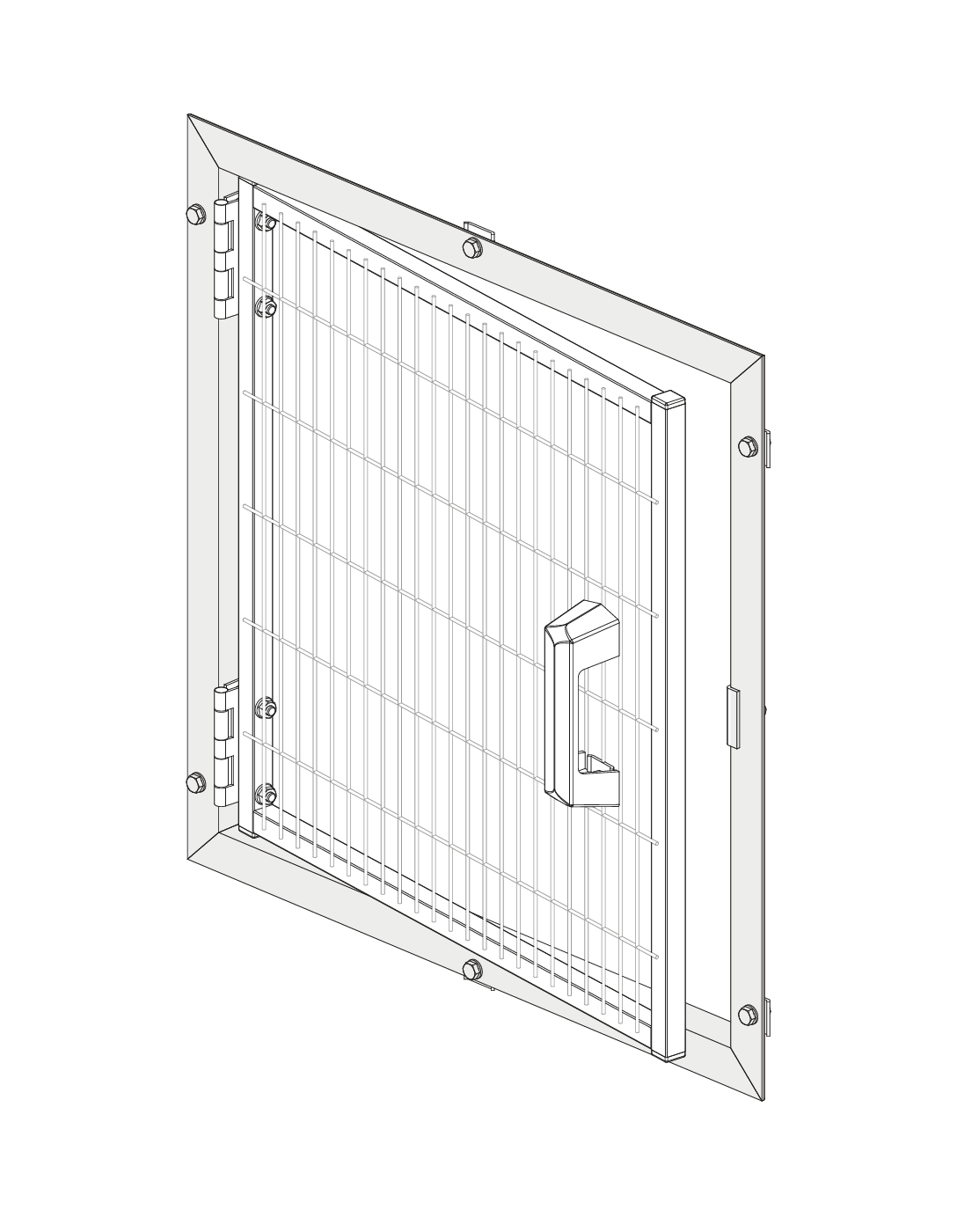

Crear accesos específicos con la ventanilla con inserción

Otra situación recurrente afecta a los controles periódicos: un técnico debe llegar a un punto de la máquina para una inspección o para tomar muestras para el control estadístico del proceso, y el panel de protección bloquea completamente el acceso a ese punto. A esto se suman las situaciones de emergencia: en una fábrica de papel, por ejemplo, puede ocurrir que haya que intervenir rápidamente en una bobina de papel que se ha atascado, pero también en ese caso la protección obstaculiza el acceso.

En ambos casos, abrir todo un paso no controlado supondría un riesgo adicional. La respuesta a estas necesidades es la ventanilla con inserción Satech, que crea una abertura de 400×400 mm o 600×600 mm directamente en paneles con bastidor de 20 y 30 mm, y que se puede combinar con interruptores de seguridad y enclavamientos según la evaluación de riesgos.

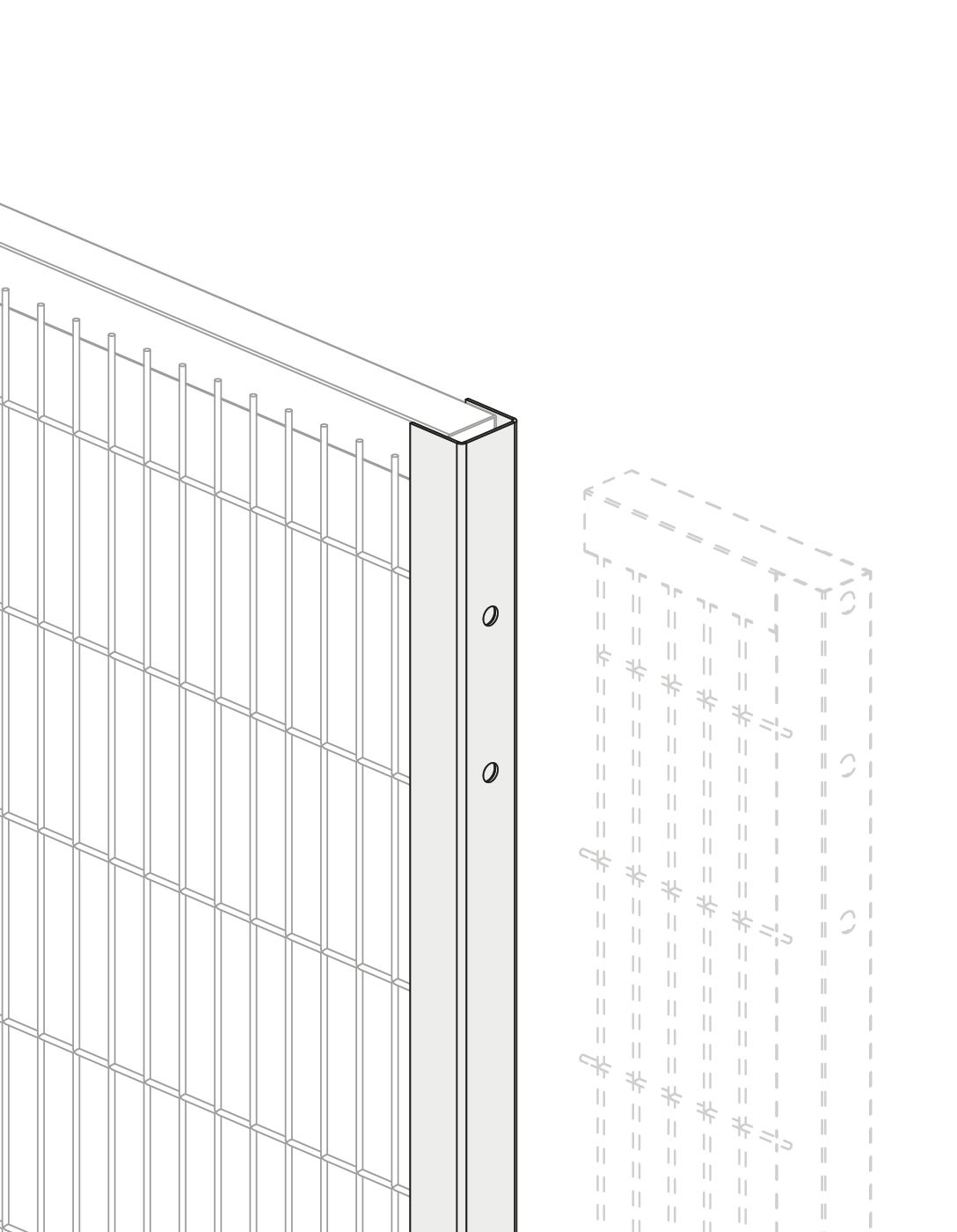

Redimensionar el panel en obra con el kit de corte

Las medidas estándar de los paneles no siempre coinciden con el espacio realmente disponible en anchura: tras modificaciones del layout, puede ocurrir que se necesite un panel más estrecho que el de serie.

El kit de corte Satech, compuesto por tubo de cierre, perfil en U y tornillos autoperforantes, está pensado para redimensionar el panel directamente en el sitio, de forma sencilla e intuitiva. Después del corte, los elementos del kit reconstruyen correctamente el borde, de modo que el panel existente puede reutilizarse. Está disponible para paneles con bastidor de 20 y 30 mm.

  • Satech-website-–articolo-accessori-kit-di-taglio
  • Satech-website-–articolo-accessori-guarnizione

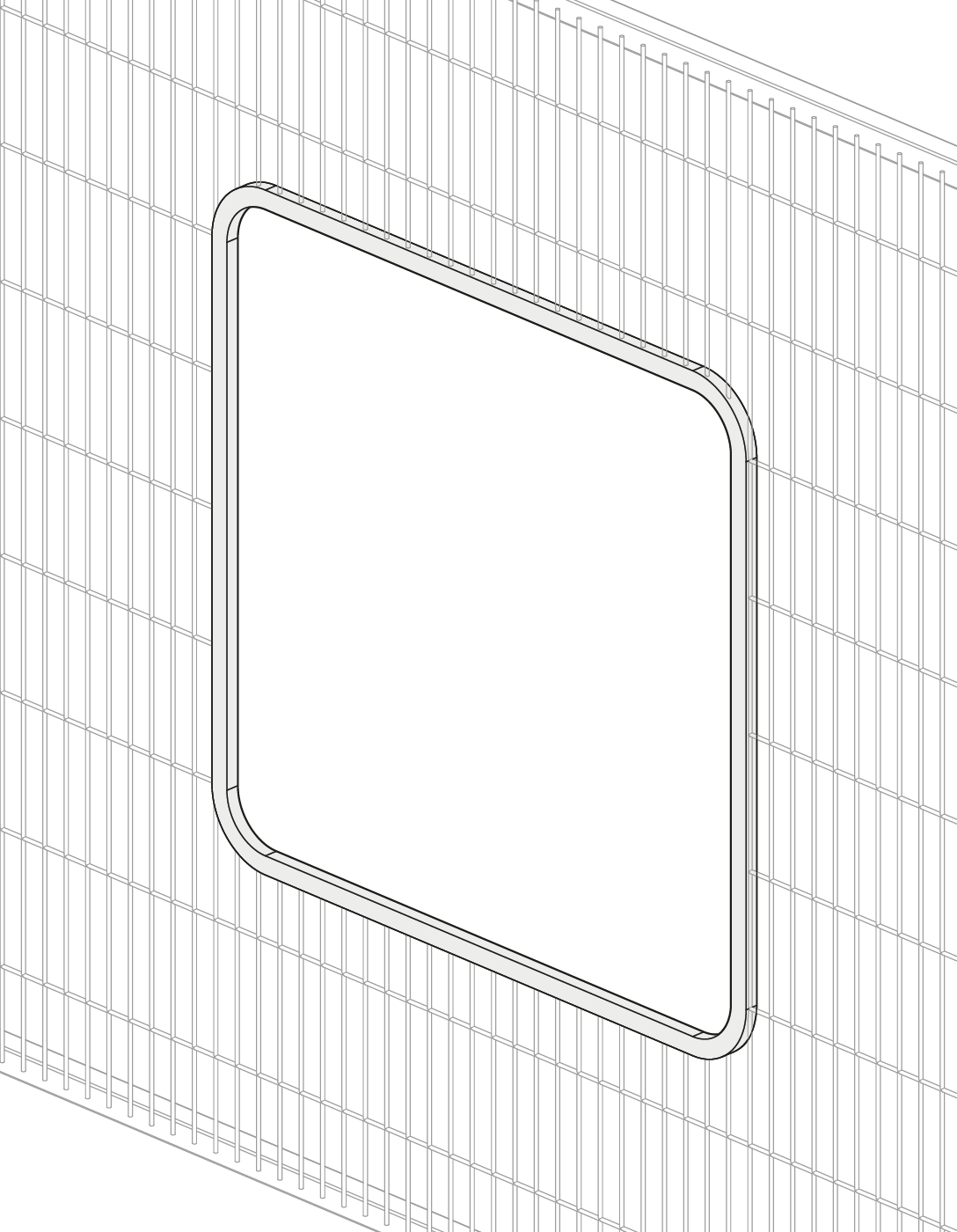

Rematar los bordes cortados con la junta de caucho

Cada vez que un panel se corta o se recorta en obra para adaptarlo a una necesidad concreta, queda un borde descubierto: un perfil metálico sin protección, potencialmente cortante, que representa un riesgo para quienes trabajan cerca.

La junta de caucho Satech, reforzada con un alma interna de acero, se adhiere al perfil cortado y completa su acabado. Es el accesorio que sirve para gestionar de forma ordenada las adaptaciones realizadas en obra, manteniendo continuidad visual y funcional con el resto de la protección.

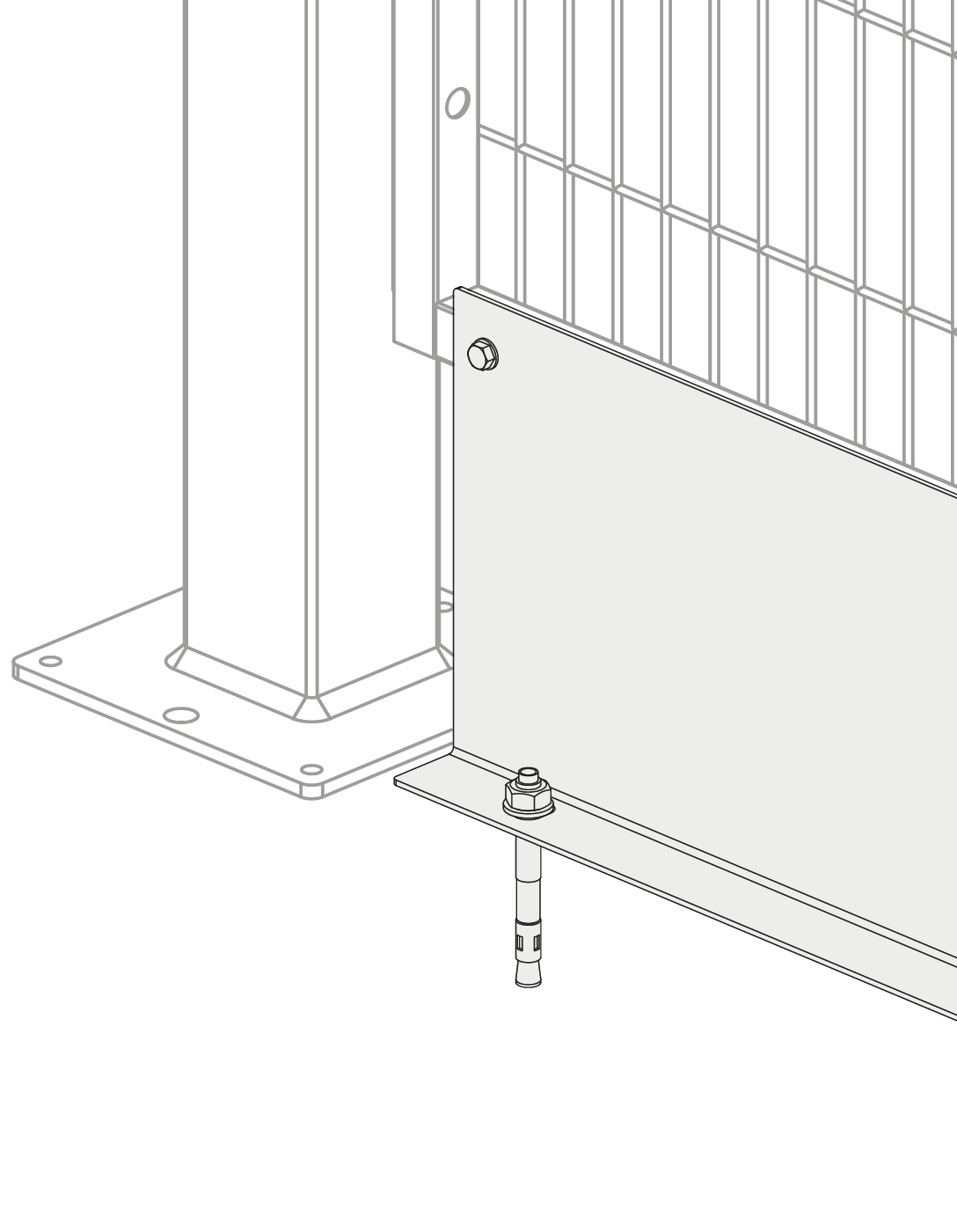

Cerrar un espacio peligroso con la placa de relleno horizontal

Incluso cuando el perímetro sigue correctamente el nuevo layout, puede quedar una rendija entre el panel y el suelo: un espacio fácil de subestimar, pero que desde el punto de vista de la seguridad constituye un punto de acceso a la zona peligrosa. La norma EN ISO 13857 define las distancias de seguridad que hay que respetar para impedir alcanzar las zonas peligrosas a través de aberturas de este tipo. Está claro que un hueco no conforme puede comprometer la eficacia de toda la protección.

La placa de relleno horizontal Satech cierra este espacio entre el panel y el suelo, con el fin de impedir accesos de cualquier tipo y limitar la salida de residuos de mecanizado.

  • Satech-website-–articolo-accessori-tamponamento-orizzontale

Adaptar el vallado perimetral

Los accesorios Satech se han creado para intervenir en un vallado perimetral ya instalado, de modo que se pueda adaptar a nuevas necesidades sin tener que desmontarlo y reconstruirlo desde cero. En la sección Accesorios y soportes de nuestra web encontrará todas las soluciones compatibles con los principales sistemas, con las instrucciones de montaje descargables para cada producto.
