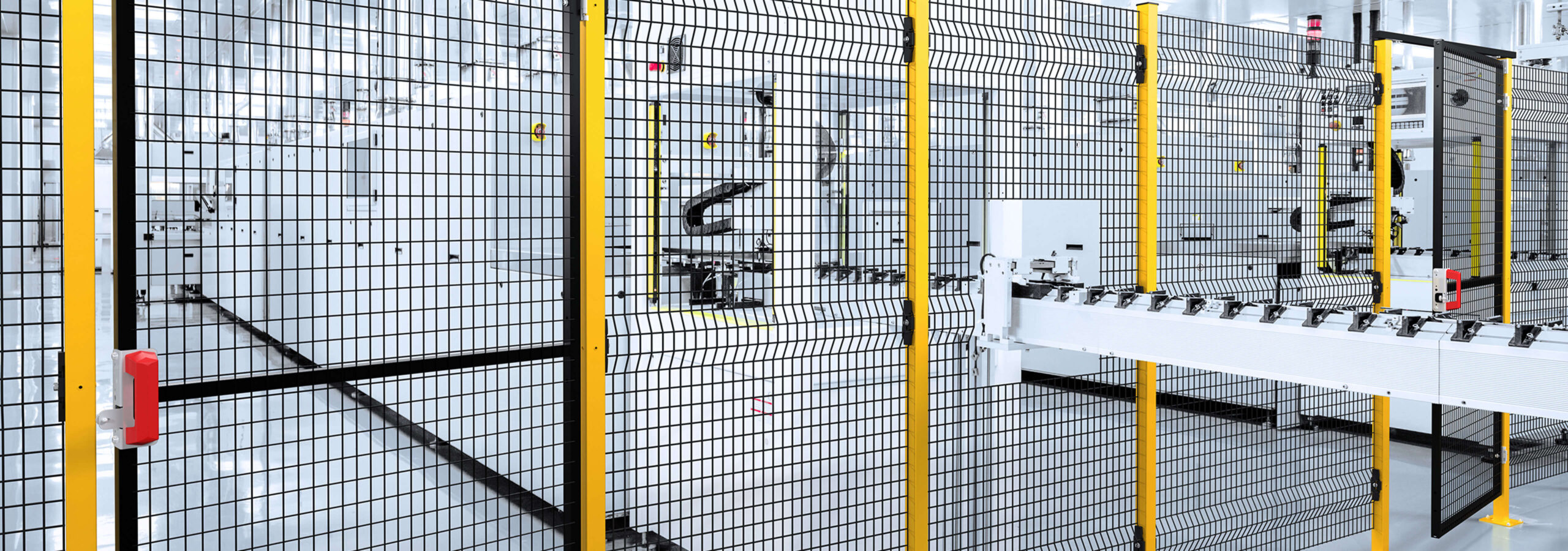

Cerramientos de seguridad máquinas

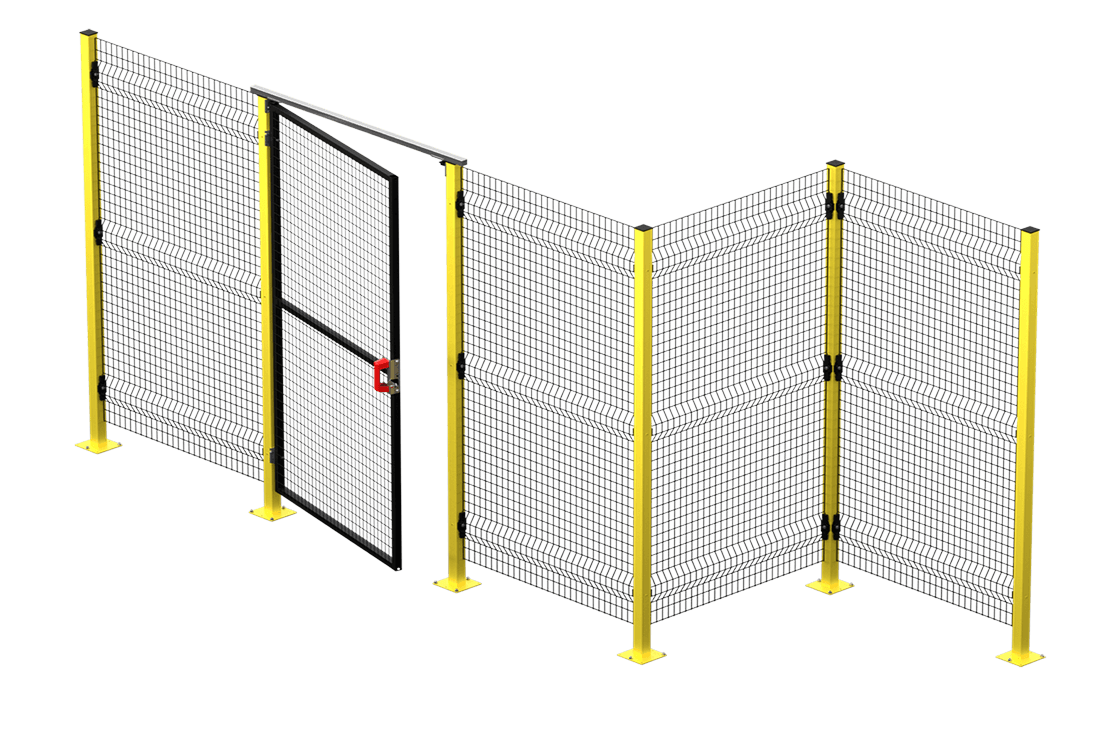

Los cerramientos de seguridad fijos son protecciones físicas que delimitan las zonas peligrosas de la maquinaria industrial, impidiendo el acceso de los operadores durante el funcionamiento. Se definen como "fijos" porque su retirada requiere el uso de una herramienta, en conformidad con la norma EN ISO 14120. AdaptaGuard es el sistema Satech de cerramientos perimetrales sin marco (frameless): los paneles pueden adaptarse directamente en obra.

La distinción la establece la norma EN ISO 14120 y depende de la frecuencia de acceso a la zona protegida. Un resguardo fijo es correcto cuando el acceso es esporádico y no recurrente durante la actividad productiva normal: en este caso se requiere una herramienta para su retirada. Un resguardo móvil es necesario cuando los operadores deben acceder al área con regularidad: la puerta debe abrirse sin herramientas, pero con un sistema que detenga la máquina antes del acceso. La elección debe determinarse mediante el análisis de riesgos conforme a la Directiva de Máquinas 2006/42/CE.

La característica que los define es que el resguardo fijo no puede permanecer en su posición sin que se retiren los medios de fijación: tornillos, pernos y tuercas deben quedar solidarios al resguardo o a la máquina para evitar que caigan en los mecanismos o se pierdan. AdaptaGuard cumple este requisito con el sistema de fijación de tecnopolímero de alta resistencia, conforme a EN ISO 14120, punto 5.3.9.

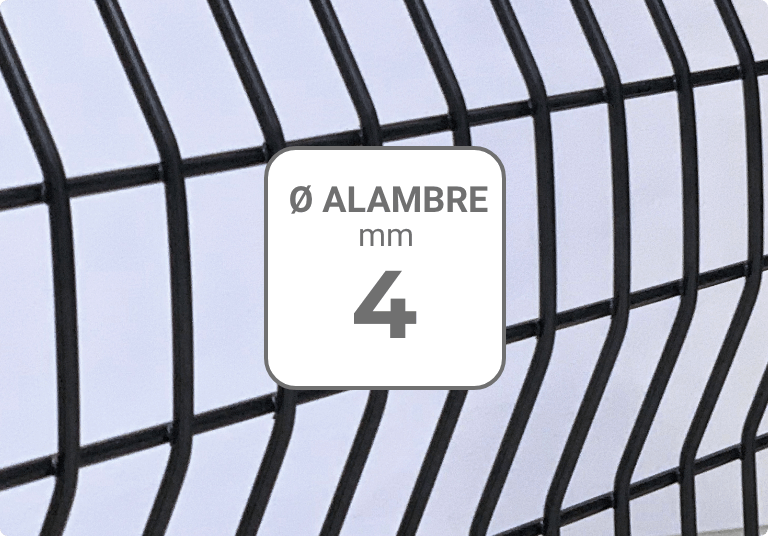

Los paneles AdaptaGuard están probados hasta 1600 J según EN ISO 14120: un valor adecuado para la mayoría de los entornos de fabricación con riesgos de impacto derivados de la manipulación mecánica. Para entornos con fuerzas de impacto superiores, es aconsejable valorar otros sistemas de la gama Satech, como ImpactGuard. La elección del sistema más adecuado debe determinarse mediante el análisis de riesgos.

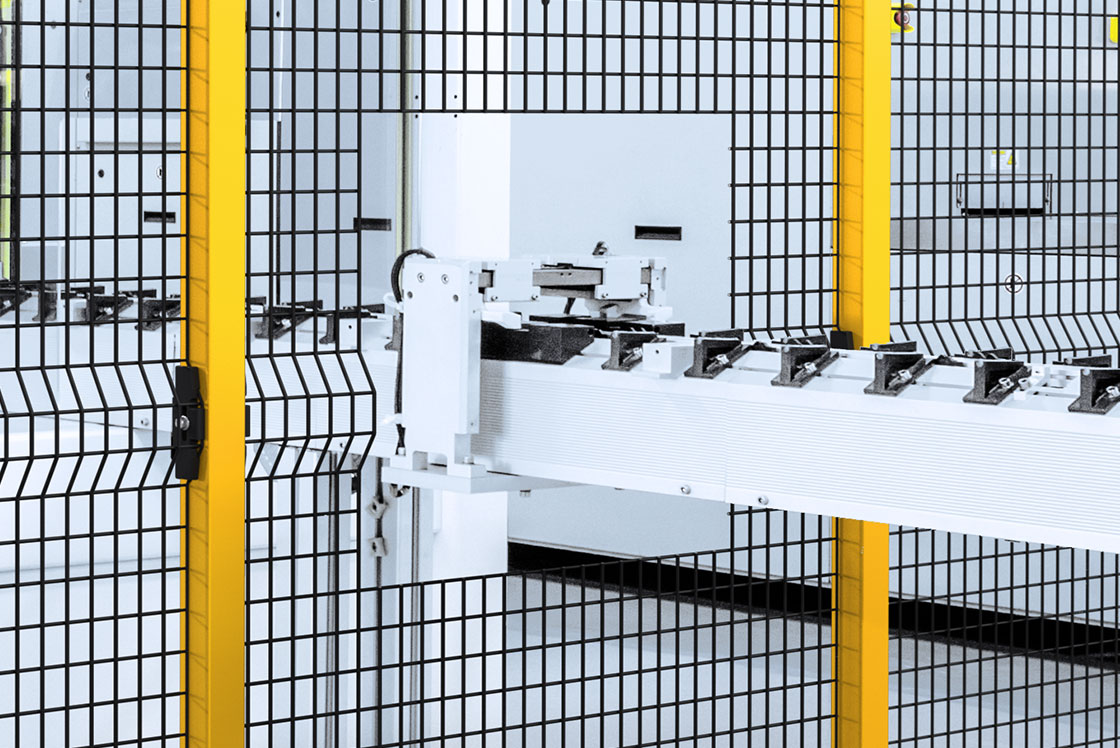

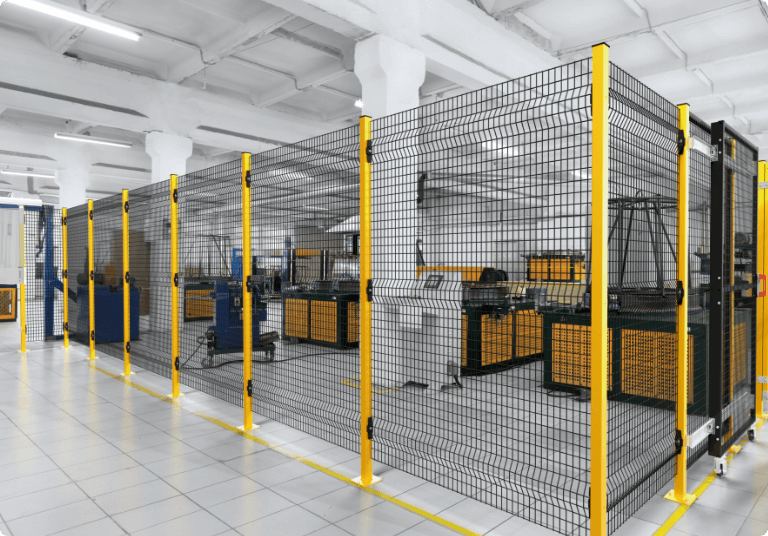

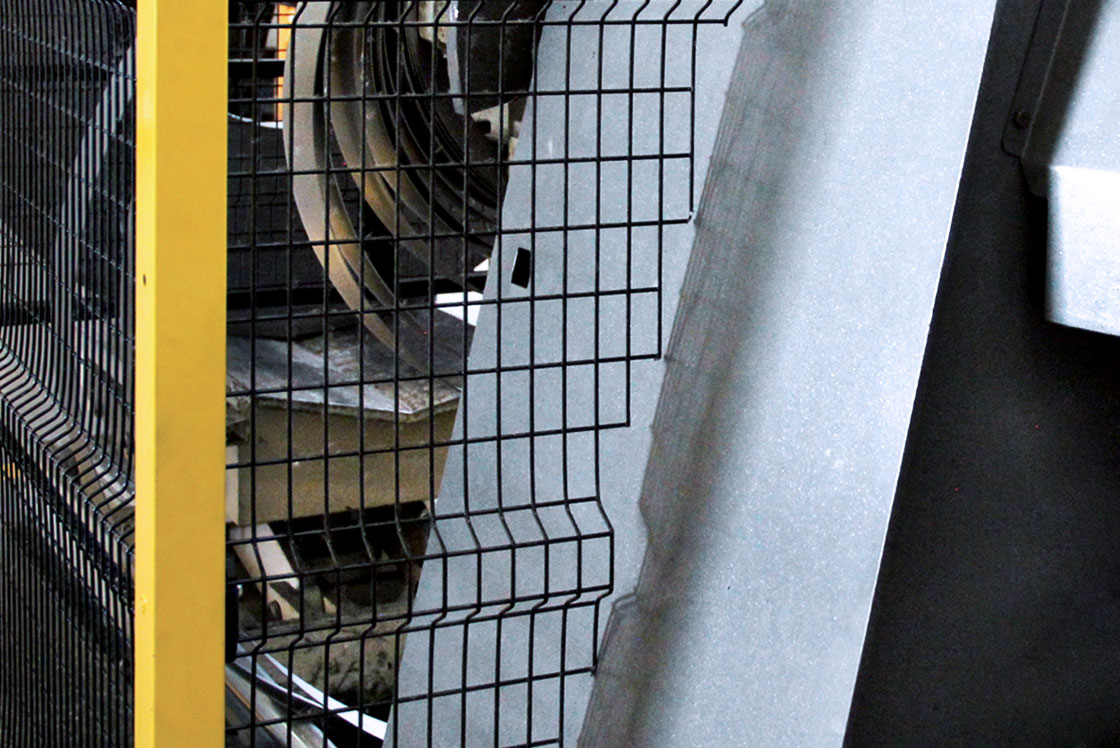

La malla de la rejilla de AdaptaGuard puede recortarse directamente en obra, sin necesidad de herramientas especializadas. Esto permite adaptar el panel a configuraciones de layout no estándar, obstáculos fijos como tuberías o columnas, y ángulos distintos de 90°. La base del poste permite además una inclinación del sistema para adaptarlo a pavimentos irregulares.

La distancia mínima entre AdaptaGuard y el punto de peligro más cercano es de 200 mm, en conformidad con EN ISO 13857 (punto 4.2.4.1). Este valor se refiere a la configuración estándar AdaptaGuard con abertura de malla de 28 x 46 mm. No obstante, la abertura de la malla por sí sola no basta para definir el posicionamiento correcto del resguardo: la norma EN ISO 13857 establece que también debe considerarse la altura del punto peligroso. Para determinar con precisión la altura del resguardo y la distancia de seguridad es indispensable un análisis de riesgos realizado según EN ISO 12100. Para instalaciones con configuraciones diferentes o requisitos específicos, es necesario verificar las distancias con las tablas de EN ISO 13857 o con el apoyo de nuestro Departamento Técnico.

Sí. AdaptaGuard está diseñado para ser instalado por un solo operador. Los paneles sin marco son ligeros y manejables, mientras que los soportes de tecnopolímero simplifican el montaje. Los postes Mix&Match de 50 mm, perforados en los tres lados, están preparados para puertas y accesorios. Los componentes se suministran en cajas-kit etiquetadas con las instrucciones de montaje incluidas. Estas están disponibles también en nuestra página de Instrucciones de montaje.

AdaptaGuard puede instalarse sobre pavimentos particulares mediante la contraplaca de suelo, disponible en dos versiones: galvanizada para rejillas de hasta 30 mm de espesor y en acero para soldar en superficies metálicas donde no es posible o recomendable perforar. Ambas versiones son compatibles con los postes de 50 mm del sistema. Encontrará más información sobre la contraplaca en nuestra página de Accesorios y complementos de montaje Satech.
