La protección perimetral de acero inoxidable.
BlueGuard es el Sistema de protecciones perimetrales de acero inoxidable AISI 304L pasivado y tecnopolímero que combina la seguridad y la flexibilidad de los vallados perimetrales Satech con los altos estándares higiénicos requeridos en los sectores agroalimentario, químico y farmacéutico.

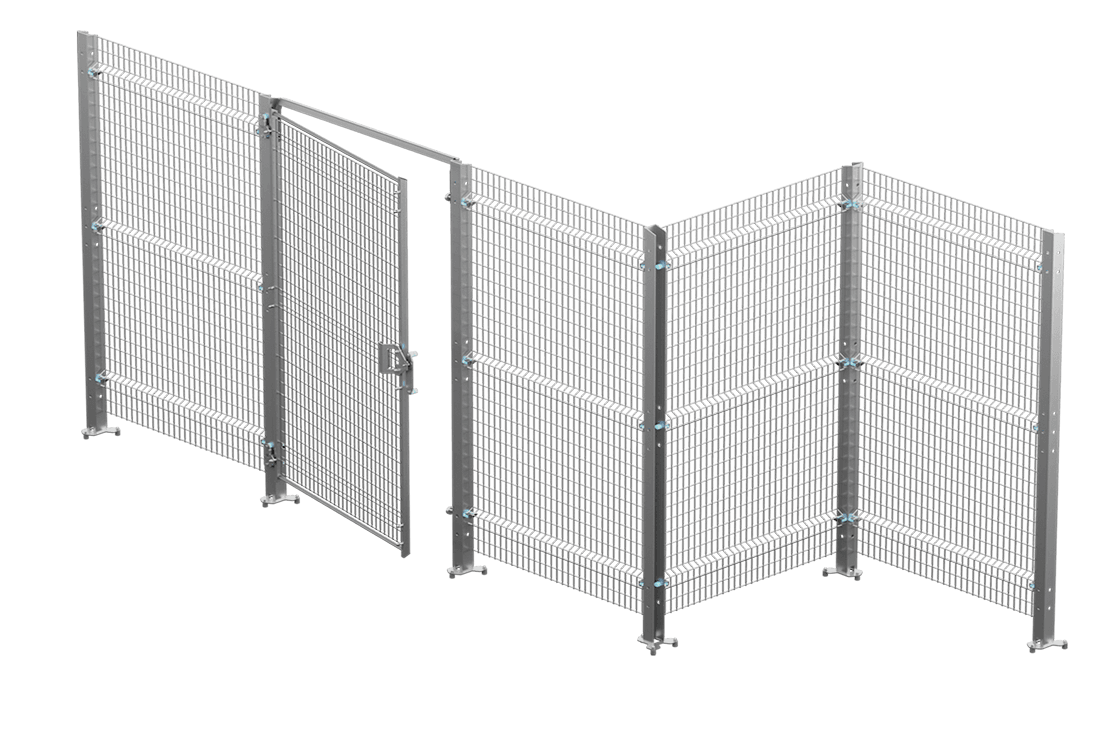

Protecciones Perimetrales BlueGuard
Características principales de sistema
Paneles
- MALLA DE LA REJILLA (mm)
- 32 x 68 x 4
- ABERTURA DE LA REJILLA (mm)
- 28 x 64
- ANCHOS (mm)
- 48499614761988
4 ANCHOS PARA LA DISPOSICIÓN DE SU ÁREA
Los 4 anchos modulares estándar de panel BlueGuard están pensados para delimitar todo tipo de área. El panel sin bastidor permite adaptarse fácilmente en la obra para obtener las medidas intermedias con una progresión de 32 mm.
- ALTURAS (mm)
- 2080
Postes
- BASE
- con 3 puntos de anclaje, con espaciadores en el suelo
- ALTURAS (mm)
- 2240
Materiales
- POSTES, PANELES
- Acero inoxidable AISI 304L pasivado de alta calidad
- TECNOPOLÍMERO
- DOMAMID® 6G30FC apto para el contacto con alimentos
Paneles sin bastidor en acero inoxidable
Versátiles, sólidos, adaptables
Diseño Higiénico
en 4 pasos
Superficies de contacto reducidas
Estructura abierta y superficies inclinadas
Espaciadores en el suelo
Soldaduras TIG
Máxima seguridad - Materiales para alimentos
Para evitar cualquier contaminación, todos los componentes de los resguardos BlueGuard están hechos de acero inoxidable AISI 304L pasivado de alta calidad para eliminar el riesgo de oxidación. Los elementos de fijación, además, llevan aplicaciones de DOMAMID® 6G30FC, material certificado para el contacto con alimentos.
Probado en más de 2000 ciclos de lavado
Los vallados perimetrales BlueGuard se someten a rigurosos ensayos de resistencia con 2000 ciclos de lavado (6 años de uso) con los principales detergentes ECOLAB®: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3
Desarrollado en colaboración con EHEDG
El proyecto BlueGuard nace de la colaboración con EHEDG (European Hygienic Engineering and Design Group) y cumple con los altos estándares higiénicos que exigen las normas de los sectores agroalimentario, químico y farmacéutico (EN 1672-2 y EN ISO 14159).

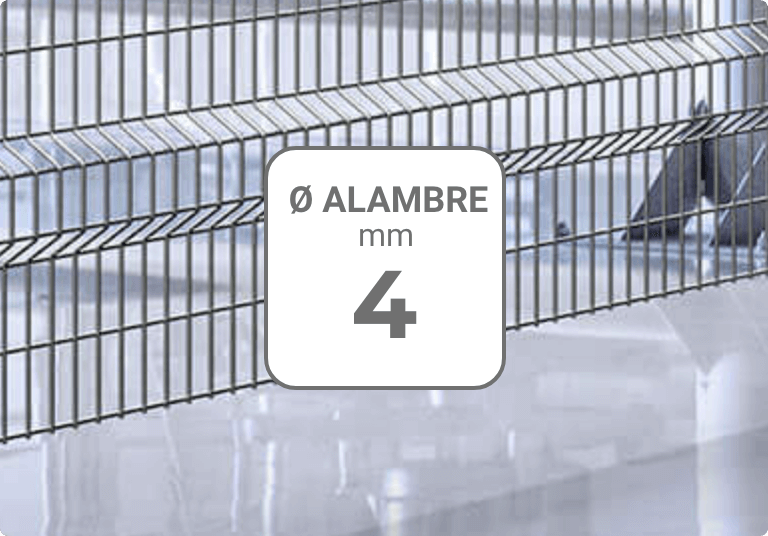

Seguro y resistente

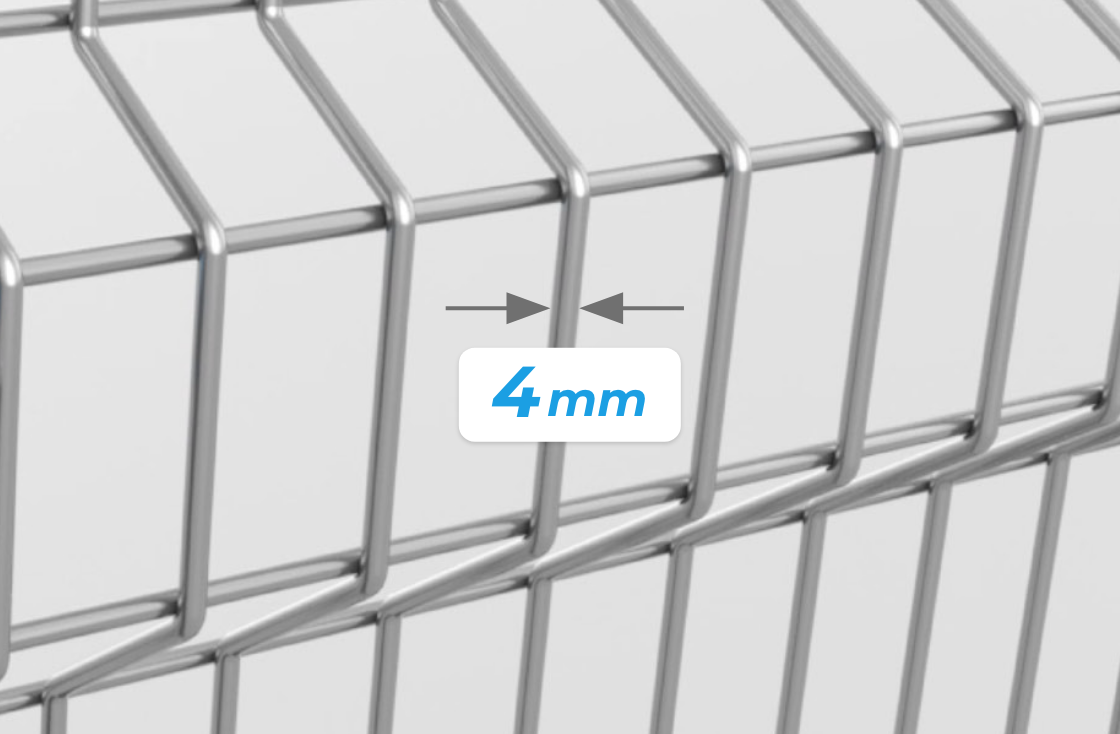

El panel de acero AISI 304L de alambre de 4 mm está reforzado con amplias nervaduras que absorben dinámicamente los posibles impactos y facilitan el montaje.
Simple y ergonómico
Un único tipo de poste para el montaje lineal, angular y de las puertas reduce los tiempos de preparación.

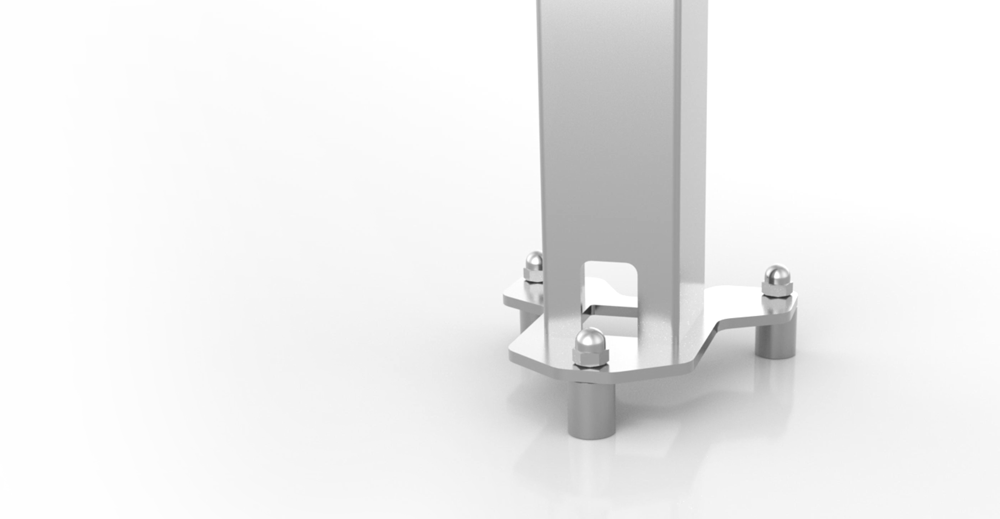

Nueva base con 3 puntos
• Estabilidad y resistencia • Fijación al suelo optimizada • Inclinable a hasta 10° (con pie específico)
Montaje sencillo

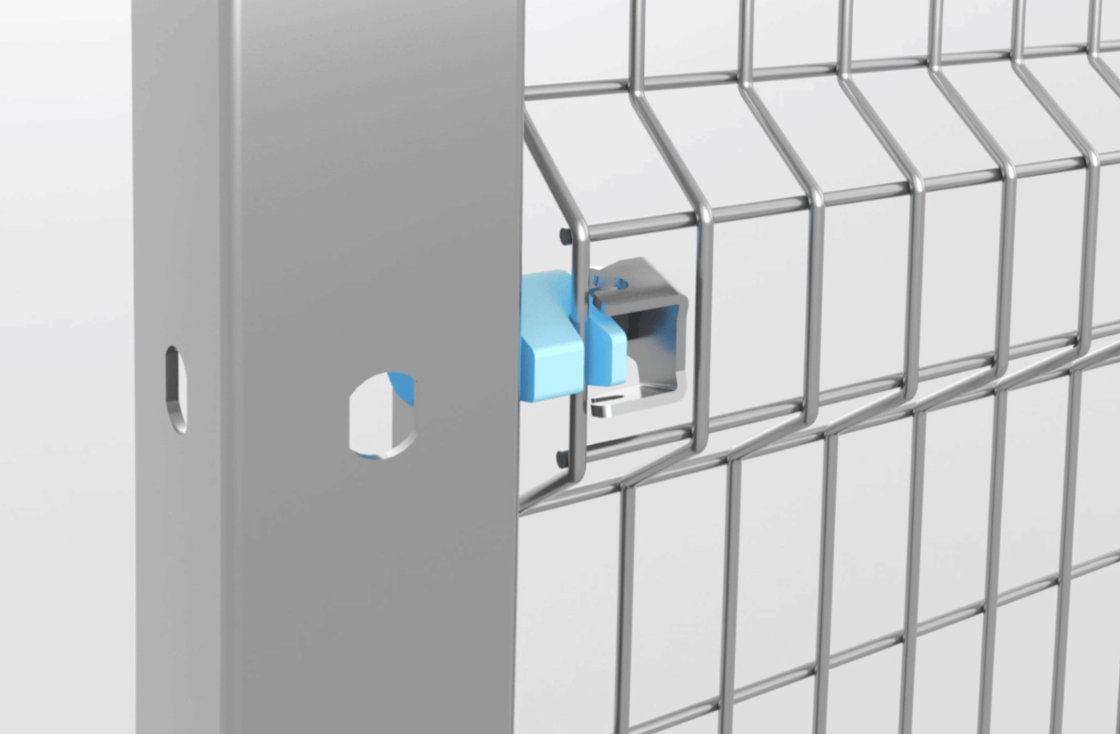

BlueGuard es muy fácil de montar: la fijación del panel a los postes con perfil en U se realiza mediante resistentes elementos de conexión rápida imperdibles, de acuerdo con la Directiva de Máquinas 2006/42/CE.

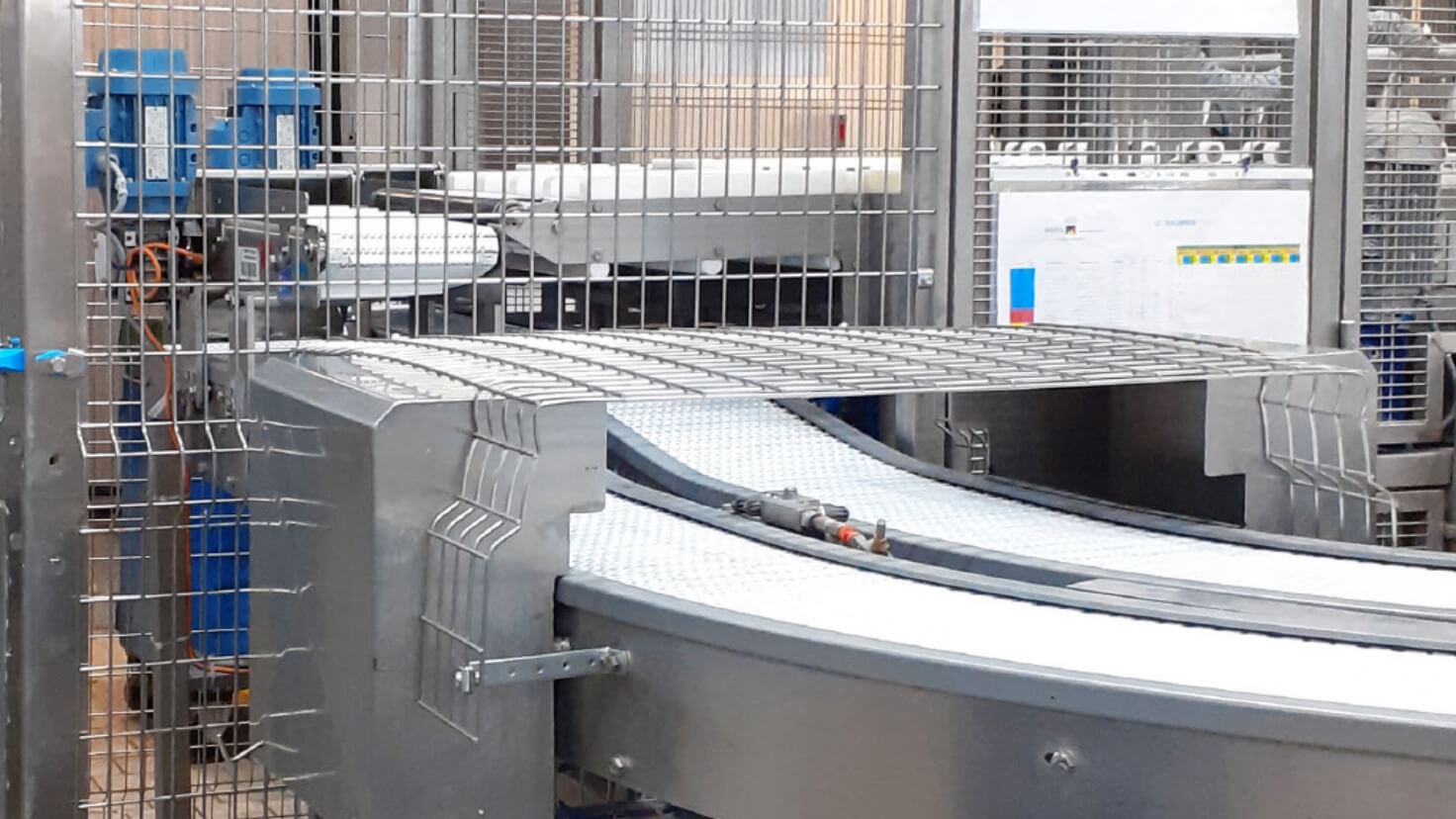

Adaptable directamente en la obra
La ausencia del bastidor ofrece una rápida adaptación en la obra.
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| Alturas estándar de la Protección (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3100 | 1620, 2220, 2620 | 1620, 2220, 2620 | 2220 | |
| Dimensión del marco (mm) | 20 | 20 | 20 / 30 | Paneles sin marco | Paneles sin bastidor | |
| Dimensión del poste (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| Sistema de montaje Imperdibles | Abrazadera rápida | Tornillos | Conexión superior + Bases especiales | Clips de sujeción en Tecnopolímero | Acero inoxidable con clips de sujeción en Tecnopolímero para alimentos | |
| Rango de precios | €€ / €€€ | €€ / €€€ | € / €€ | €€€ | €€€€ | |
| Velocidad de montaje | ||||||
| Malla (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| Test de impacto a la resistencia (max) | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |

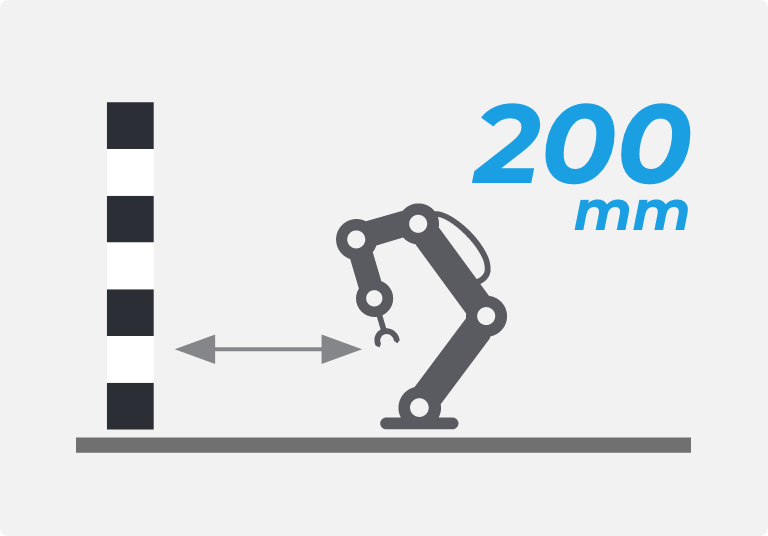

| Distancia mínima a la zona de riesgo (mm) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 (EN ISO 13857) | 200 (EN ISO 13857) | |
| Opciones de paneles enChapa FullSteel, policarbonato, mixtos | - | - |
Protecciones Perimetrales BlueGuard
Recursos
Instrucciones de montaje - BlueGuard
DescargarLos modelos 3D de BlueGuard están disponibles en TraceParts!
ARCHIVO COMPLETOPuerta batiente
Paso de hombre
Puerta para paso de hombre con bisagras, provista de panel con bastidor de rejilla plana soldada con alambre de 4 y 6 mm, travesaño superior de 20×30 mm y cerradura con imán.
Puerta corredera
Guía superior
Puerta corredera con guía superior, provista de hoja con panel con bastidor de rejilla soldada con alambre de 4 y 6 mm, travesaño superior de 20×30 mm y cerradura con imán.
Accesorios

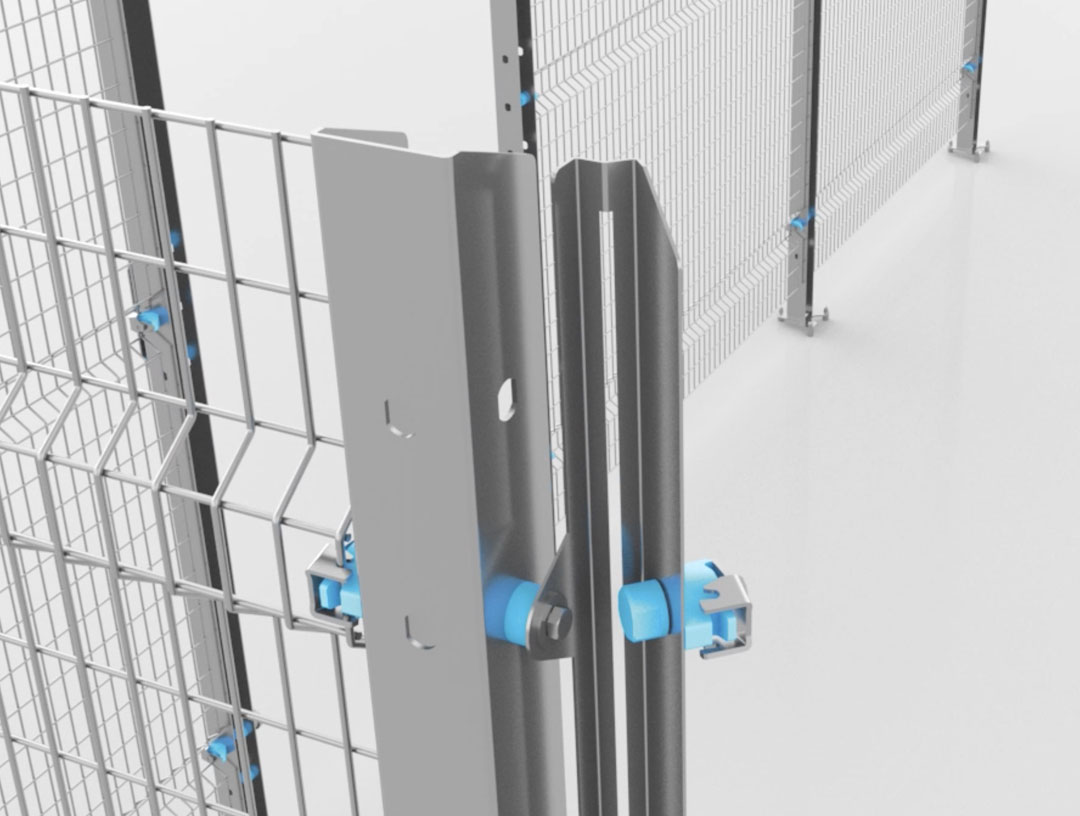

Ángulo variable
El poste universal BlueGuard permite efectuar tanto el montaje lineal de los paneles (180°) como el montaje angular (90°). El kit para ángulo variable es un accesorio práctico que permite unir los paneles con un ángulo comprendido entre los 20 y los 70°.

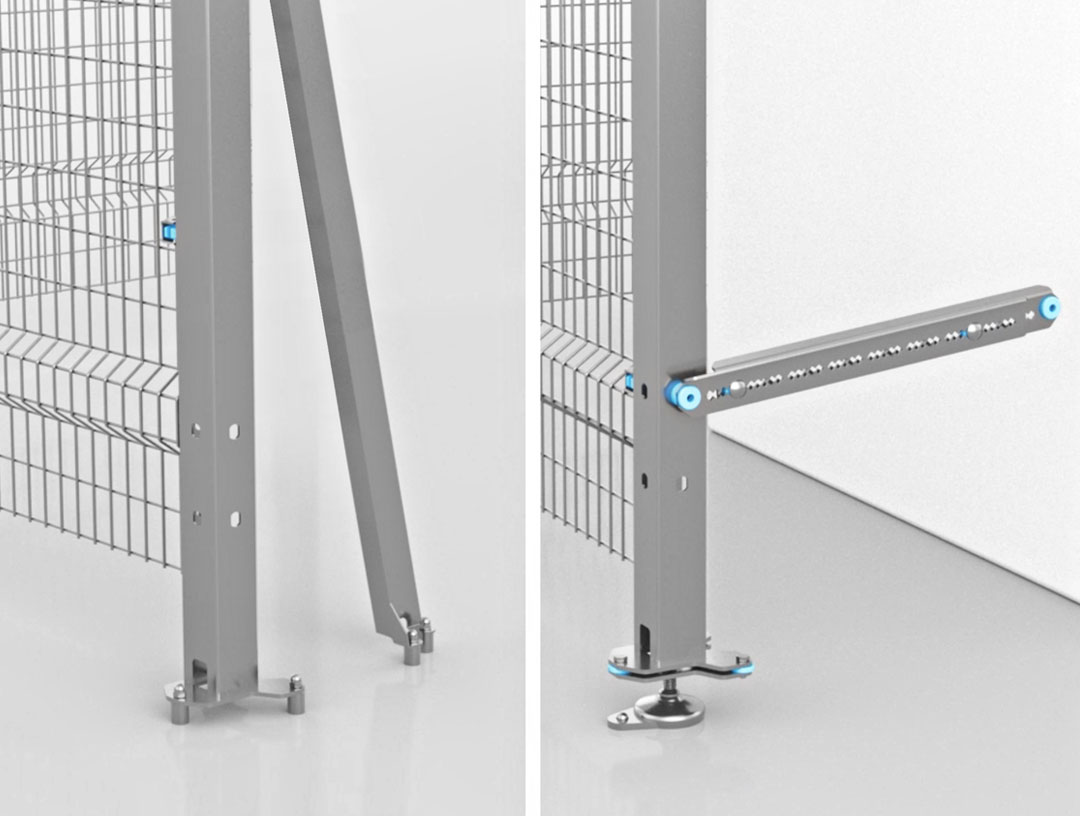

Acodalamientos
El acodalamiento refuerza los postes en los que gravan cargas dinámicas horizontales o las que se encuentran en posiciones particularmente desfavorables. Disponible en versión con fijación en el suelo o en máquina con regulación telescópica de la distancia.

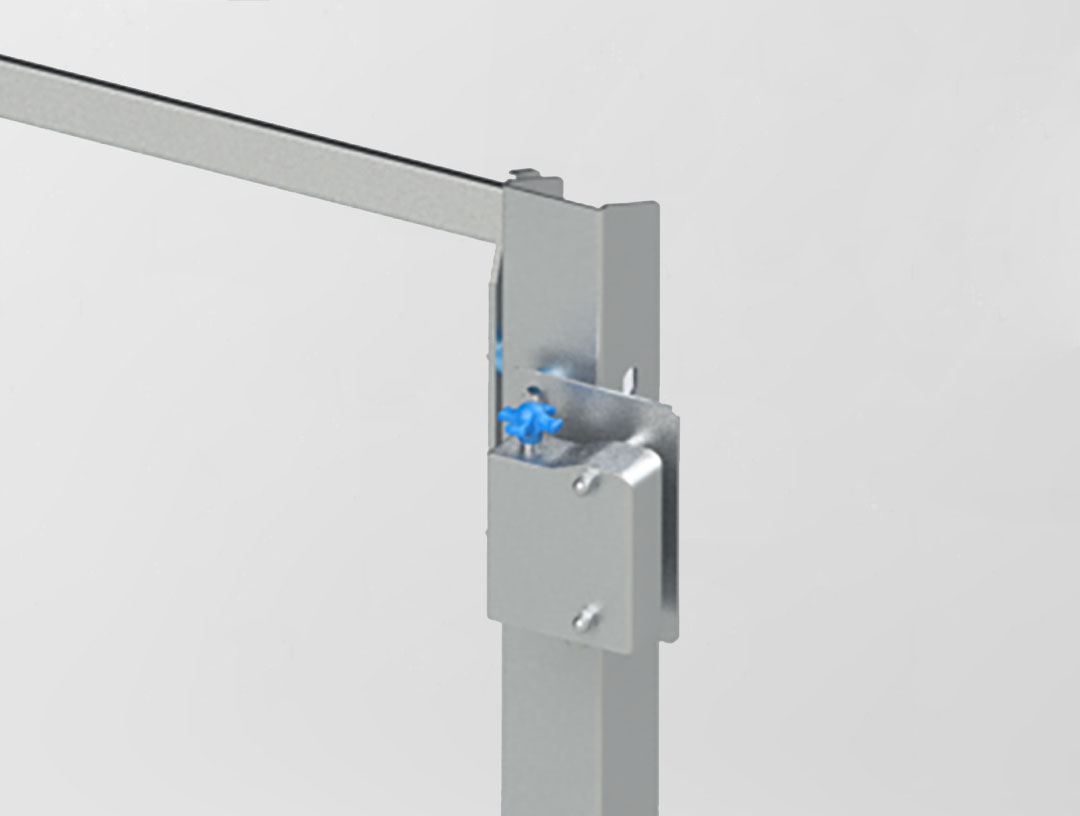

Soportes para interruptores de seguridad
Soportes de acero inoxidable para el montaje de los interruptores de seguridad. Modelos compatibles con los productos de las principales marcas y realizados a medida, según los correspondientes planos.

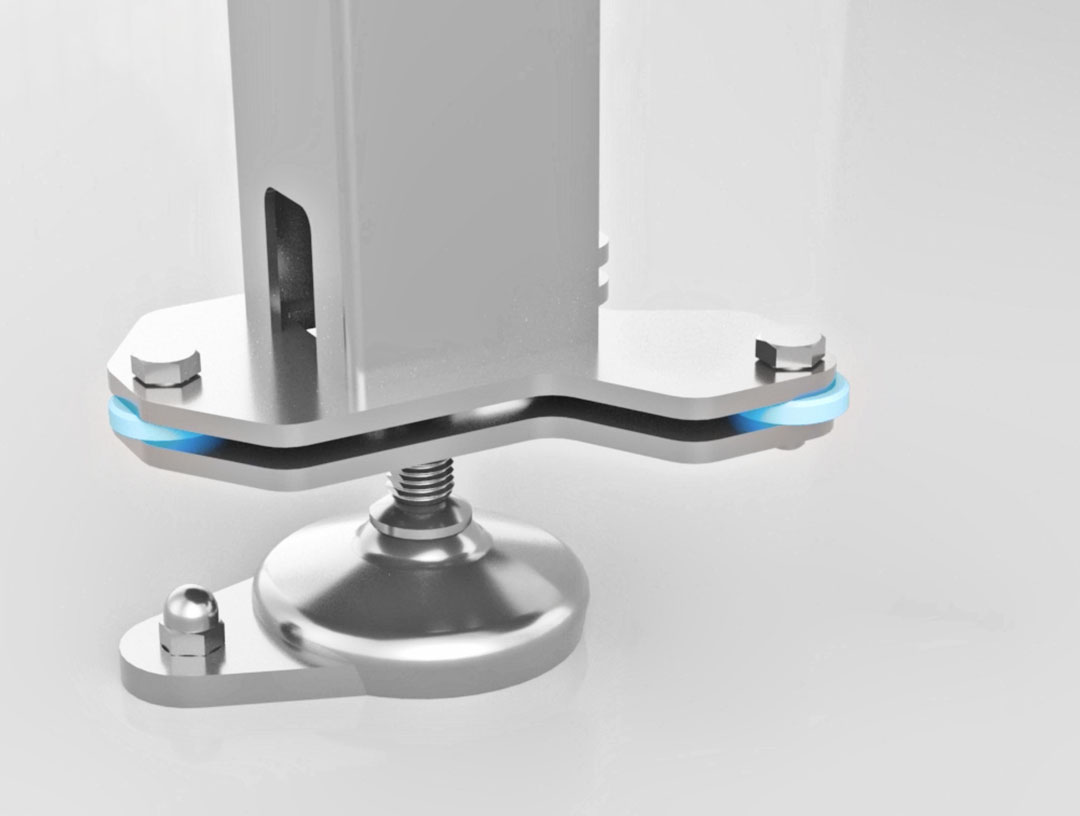

Pie basculante
El nuevo pie inclinable con un solo punto de anclaje compensa posibles inclinaciones del suelo y permite una inclinación del poste de hasta 10°.
