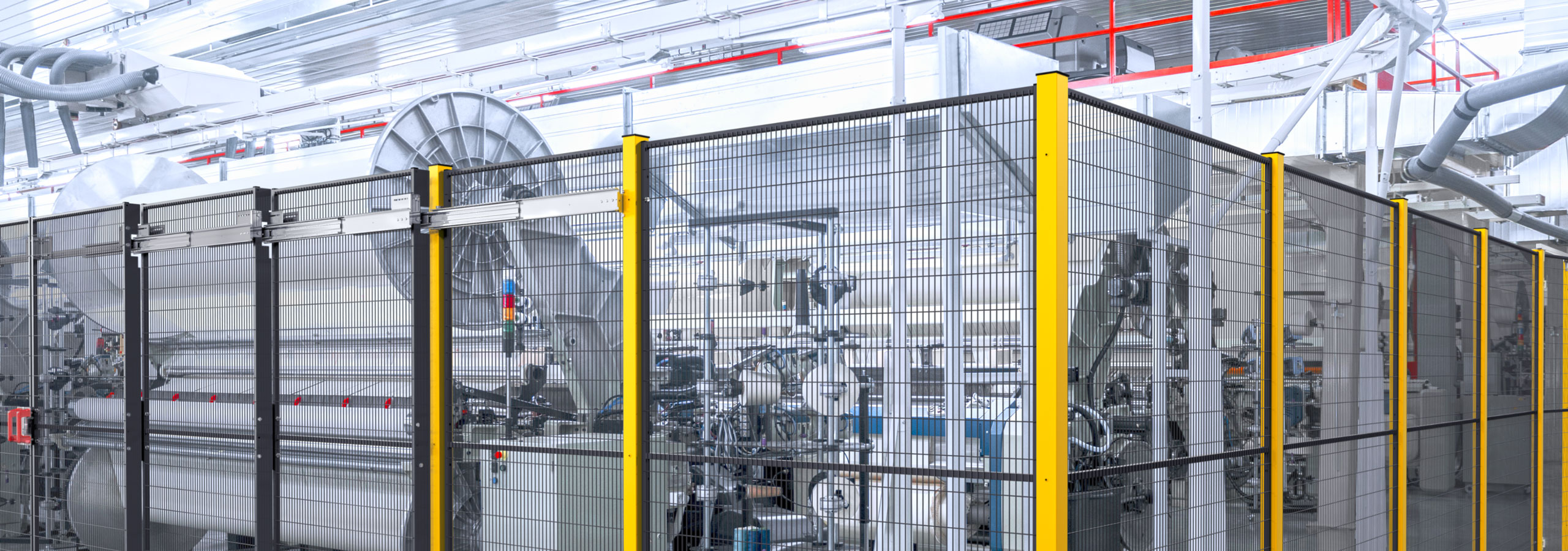

Protecciones perimetrales para robots

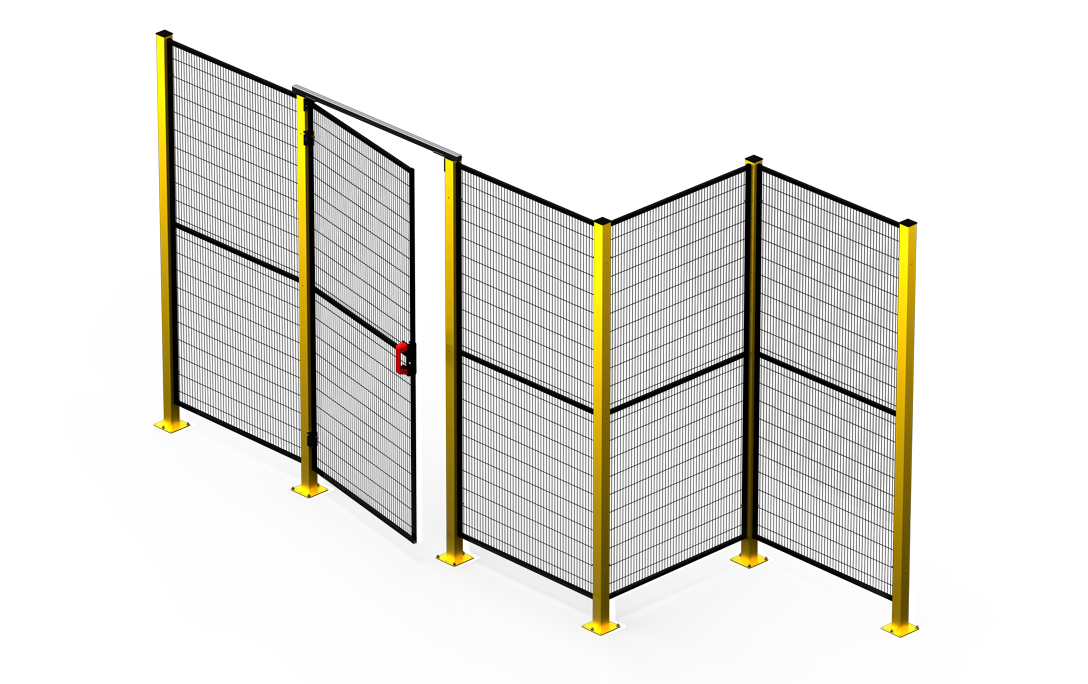

Las protecciones perimetrales son sistemas de protección física que rodean máquinas, robots o células de producción automatizadas, creando una barrera continua entre las zonas peligrosas y los operadores. La norma de referencia para su construcción es la EN ISO 14120. ImpactGuard es la solución Satech para entornos donde las protecciones deben resistir impactos elevados: probada hasta 2200 J con postes de 40 mm y de 60 mm, ambos con bastidor 20x20, y 2600 J con postes de 60 mm y bastidor 30x30, según EN ISO 14120 Anexo C.

ImpactGuard está diseñado para entornos con riesgo de impacto elevado: fundiciones y estampación, celdas robotizadas de soldadura o montaje pesado, células con robots industriales de alta fuerza y, en general, entornos donde las protecciones están expuestas a golpes repetidos o fuerzas dinámicas significativas. La estructura con postes de tornillería imperdible mantiene la integridad estructural incluso en condiciones de uso pesado, como por ejemplo en la industria siderúrgica.

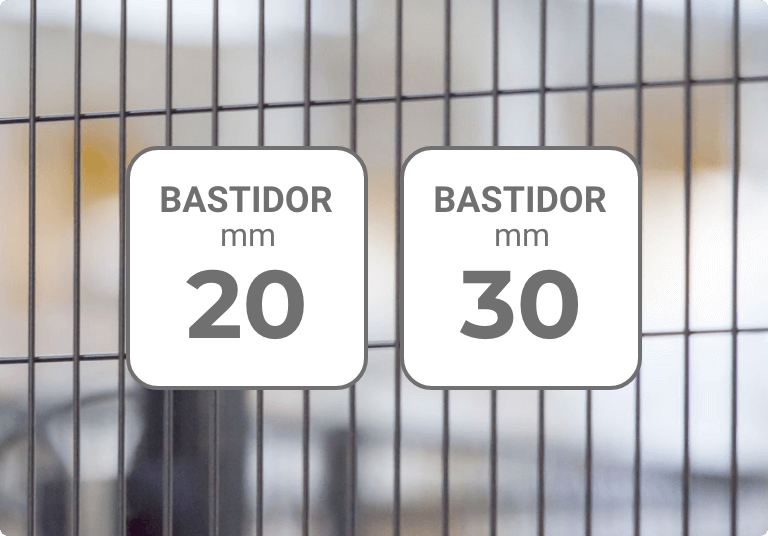

Los postes de 40 mm admiten alturas de hasta 2620 mm y una resistencia de hasta 2200 J: la solución estándar para la mayoría de las aplicaciones de alto impacto. Los postes de 60 mm permiten alturas de hasta 3180 mm y una resistencia de hasta 2200 J con bastidor 20x20 y de hasta 2600 J con bastidor 30x30, indicados para instalaciones críticas o entornos donde es necesario impedir también la proyección de objetos hacia arriba. Para alturas inferiores a 2620 mm y riesgo no extremo, los postes de 40 mm son la opción más económica sin renunciar a la seguridad.

Un resguardo fijo no puede permanecer en su posición sin que se retiren los medios de fijación. Los tornillos y pernos deben quedar solidarios al panel o al poste para evitar que caigan en los mecanismos. El sistema de tornillería imperdible ImpactGuard está diseñado para cumplir este requisito de la EN ISO 14120, punto 5.3.9, manteniendo todos los componentes de fijación solidarios a la estructura incluso durante las operaciones de desmontaje para mantenimiento.

Por seguridad perimetral en las celdas robotizadas se entiende el conjunto de barreras físicas que aíslan el área de trabajo del robot impidiendo el acceso accidental durante los ciclos automáticos, de conformidad con la EN ISO 10218-2 (requisitos de seguridad para los sistemas de robots industriales). ImpactGuard está diseñado para entornos con riesgo de impacto elevado, incluidas las celdas robotizadas. La evaluación de la solución adecuada para la aplicación específica requiere en todo caso un análisis de riesgos conforme a EN ISO 10218-2.

ImpactGuard está probado hasta 2200 J (postes de 40 mm y postes de 60 mm, ambos con bastidor 20x20) y 2600 J (postes de 60 mm con bastidor 30x30) según EN ISO 14120 Anexo C. Las fuerzas de impacto relevantes para la elección del sistema son dos: la procedente del exterior (mínimo normativo 115 J, persona de unos 90 kg que cae contra la protección) y la procedente del interior (material proyectado durante el proceso). Para determinar el valor correcto para su aplicación específica es indispensable el análisis de riesgos según EN ISO 12100.

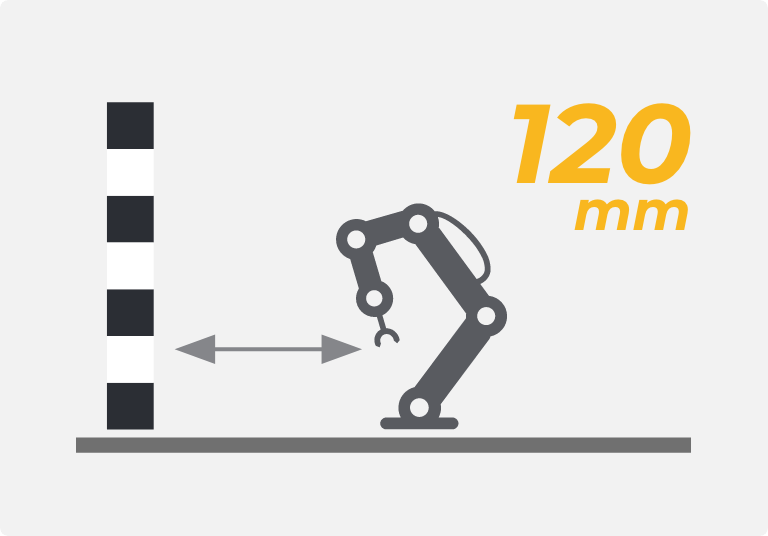

Gracias a la conformación de sus paneles de rejilla con bastidor, ImpactGuard puede instalarse a una distancia mínima de 120 mm de la zona de peligro. Esta distancia la permite la abertura de la malla de 17 x 97 mm, dimensionada para impedir el alcance de las zonas peligrosas a través del panel según EN ISO 13857, apartado 4.2.4.1. No obstante, la abertura de la malla por sí sola no basta para definir la posición correcta de la protección: la norma EN ISO 13857 establece que también debe considerarse la altura del punto peligroso. Para determinar con precisión la altura de la protección y la distancia de seguridad es indispensable un análisis de riesgos realizado según EN ISO 12100.

Las protecciones perimetrales ImpactGuard requieren verificaciones periódicas cada tres meses, con especial atención a las instalaciones sometidas a vibraciones o golpes frecuentes. La verificación incluye el apriete de las fijaciones de tornillería imperdible y el control de la integridad de los paneles de rejilla tras eventuales impactos. En las instalaciones que integran Safety Switch o dispositivos de enclavamiento de seguridad, el programa de mantenimiento debe incluir la comprobación del correcto funcionamiento de los dispositivos según EN ISO 14119 y la ficha del fabricante. Los componentes dañados deben sustituirse de inmediato para mantener el grado de resistencia a los impactos de 2200 J. El mantenimiento periódico es un requisito previsto por la Directiva de Máquinas 2006/42/CE y por el nuevo Reglamento de Máquinas (UE) 2023/1230.

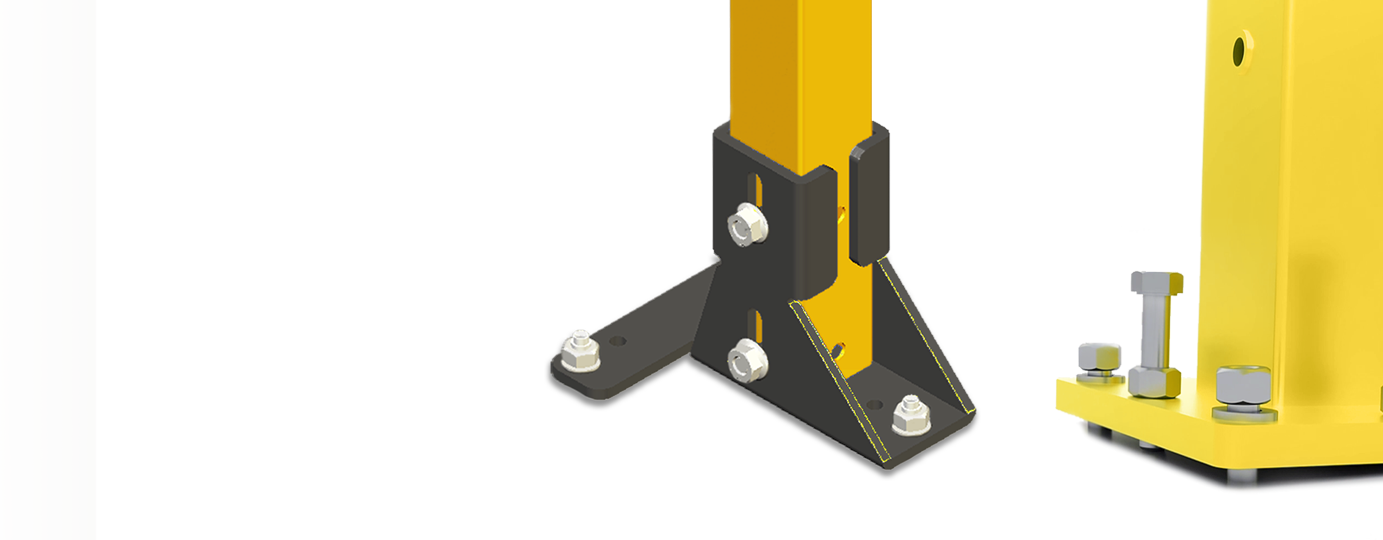

Las protecciones perimetrales ImpactGuard pueden instalarse sobre pavimentos particulares mediante la contraplaca de suelo, disponible en dos versiones: galvanizada para rejillas tipo tramex de hasta 30 mm de espesor, y en acero para soldar en superficies metálicas donde no es posible o recomendable perforar. Ambas versiones son compatibles con los postes de 40 mm y de 60 mm del sistema. Para más información, le recomendamos consultar la página de nuestros accesorios y complementos de montaje.
