ステンレス鋼安全柵

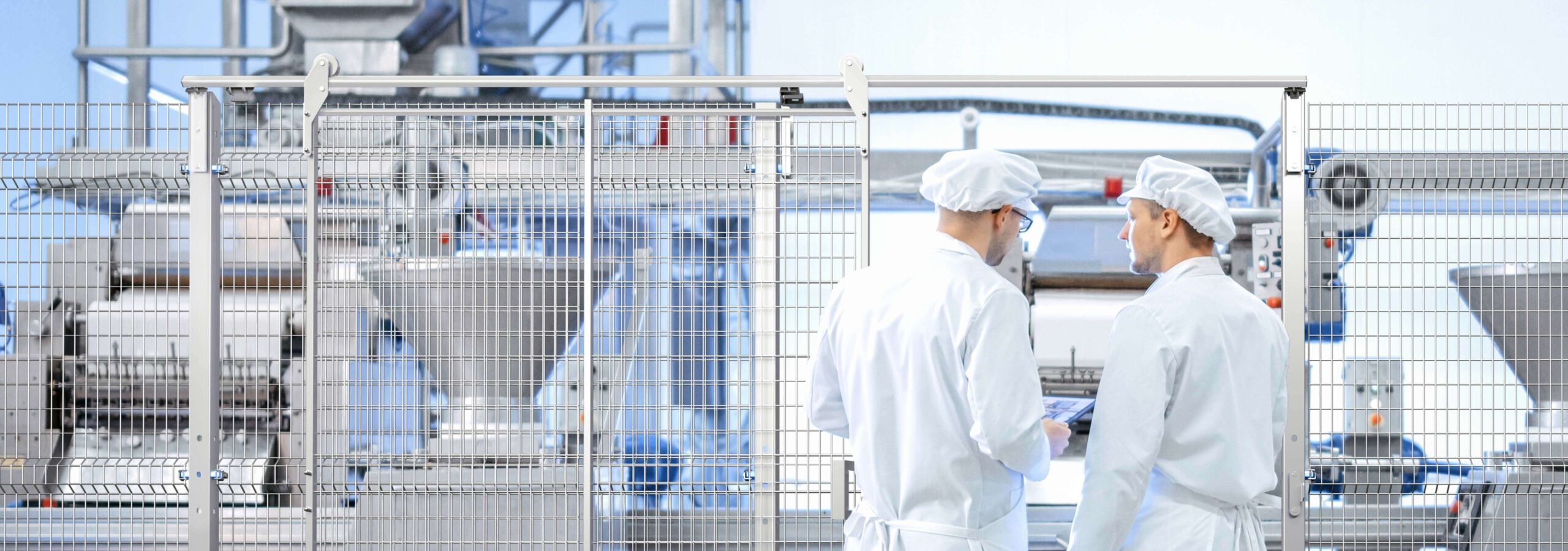

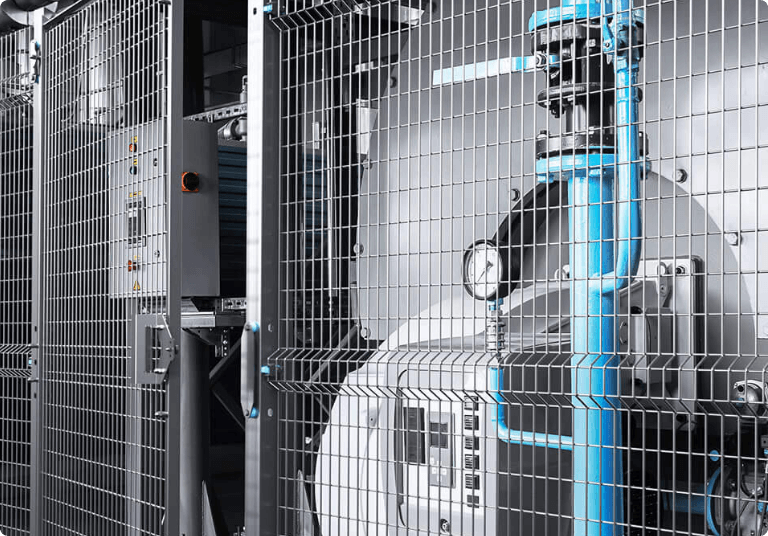

BlueGuardは、SATECHが食品・飲料工場や化学・製薬工場向けに提供するフレームレスソリューションです。パシベート処理済ステンレス鋼AISI 304Lと食品接触用途向け樹脂が使われており、オープンなデザインにより高度な衛生管理が可能です。

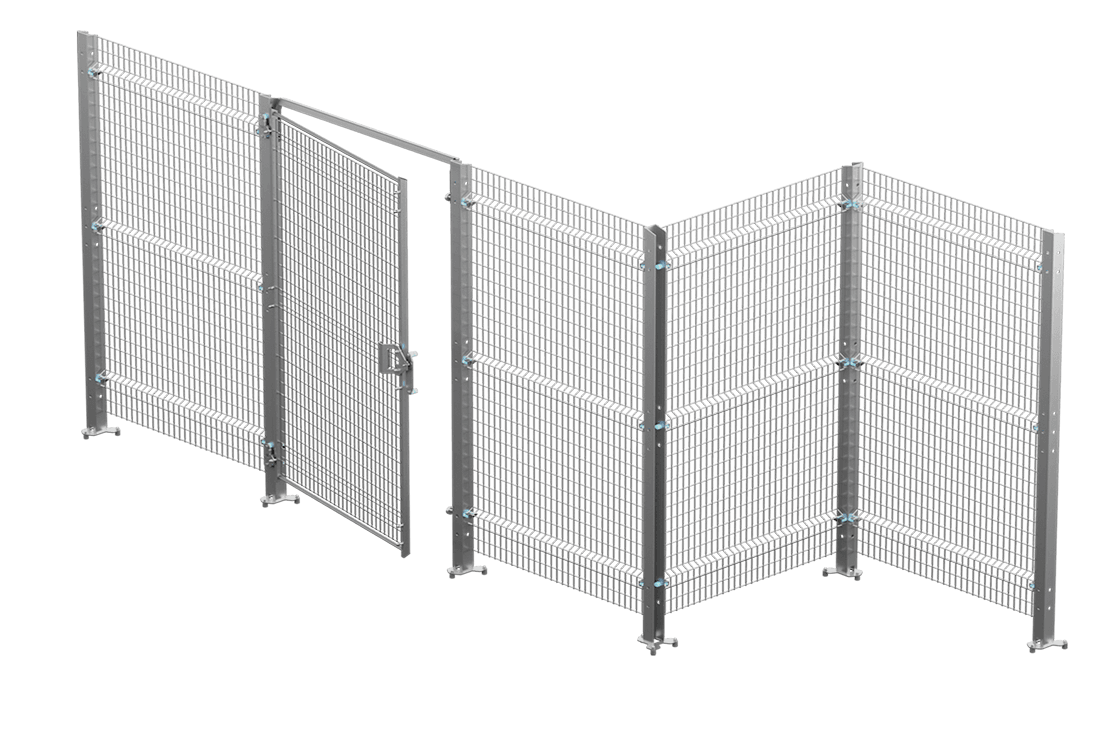

BlueGuard ステンレス鋼安全柵
主なシステム機能
パネル
- メッシュ (mm)
- 32 x 68 x 4
- メッシュ開口 (mm)
- 28 x 64
- 幅員 (mm)
- 48499614761988
4種類の幅で理想のレイアウトを実現
BlueGuardは、あらゆるレイアウトに対応できるよう、標準モジュールとして4種類の幅のパネルが用意されています。フレームレスパネルなので標準幅以外でも32 mm単位で現場で簡単にカットできます。
- 高さ (mm)
- 2080
ポスト
- ベースプレート
- 3点のアンカー留めが可能フロアスペーサー付き
- 高さ (mm)
- 2240
素材
- ポストおよびパネル
- パシベート処理済高品質AISI 304Lステンレス鋼
- 合成樹脂
- 食品用途 DOMAMID® 6G30FC
ステンレス鋼モジュール式フレームレスパネル
優れた汎用性、耐久性、順応性
衛生的な設計
4つの特徴
最小化した接合部
コの字型ポスト構造と 傾斜した表面
フロアスペーサー
TIG溶接
最大の安全性 - 食品接触材料
汚染を完全に予防するため、BlueGuardの部品には全てパシベート処理済高品質ステンレス鋼 AISI 304Lが使用されているので錆びません。締結具には食品接触材料DOMAMID® 6G30FC樹脂が使われています。
2000回超の洗浄サイクルで テスト済み
BlueGuardにはECOLAB®の次の洗浄剤を使った2000回を超える洗浄サイクル (6年間使用) の厳格な耐久試験を実施済みです: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3.
最高の衛生基準に基づいて設計
BlueGuard、食品・飲料、化学、製薬業界の規制要件に基づき、最高の衛生基準と設計ガイドラインに従って製造されています。これには、EN 1672-2、EN ISO 14159、EHEDG Doc.8およびDoc.13が含まれます。

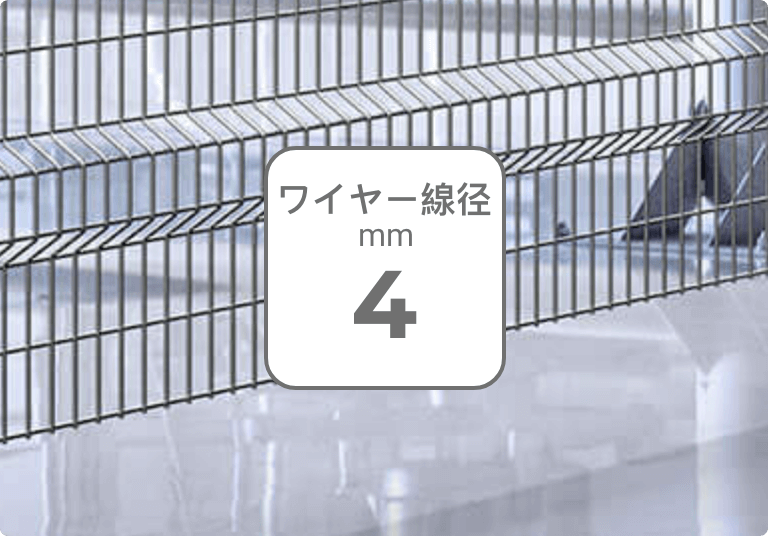

安全、堅牢

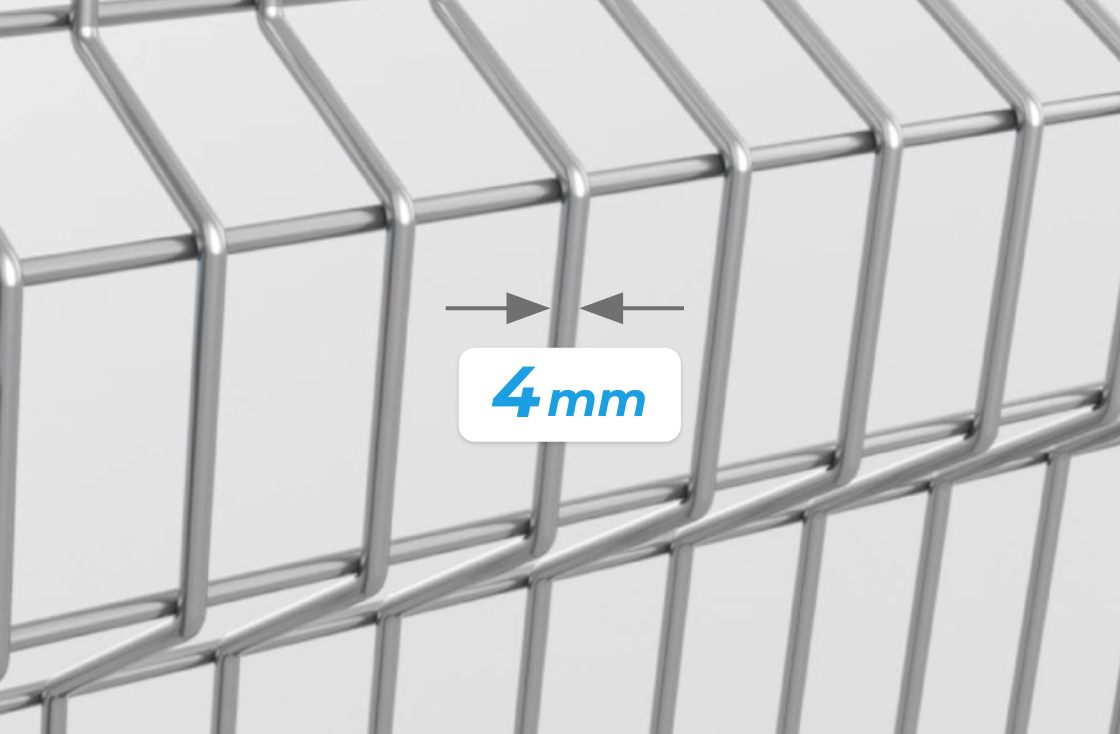

パネルには4 mmのステンレス鋼 AISI 304L ワイヤーが使われており、 幅広い曲げ加工で補強されているため衝撃を動的に吸収し、組立作業も簡単です。
人間工学に基づいた
1種類だけのポストで直線、コーナー、ドアの組立に対応するので、施工時間が節約できます。

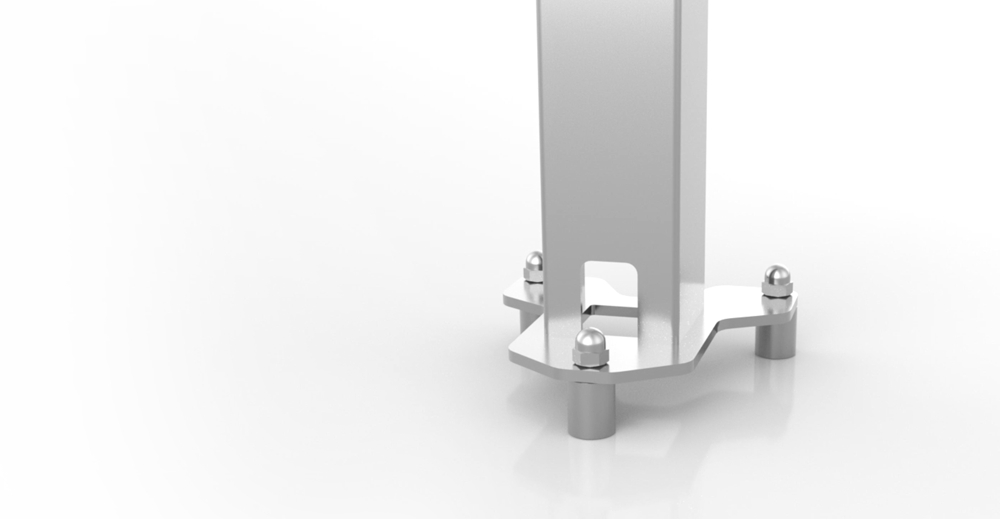

新型3点固定式ベース
施工が簡単

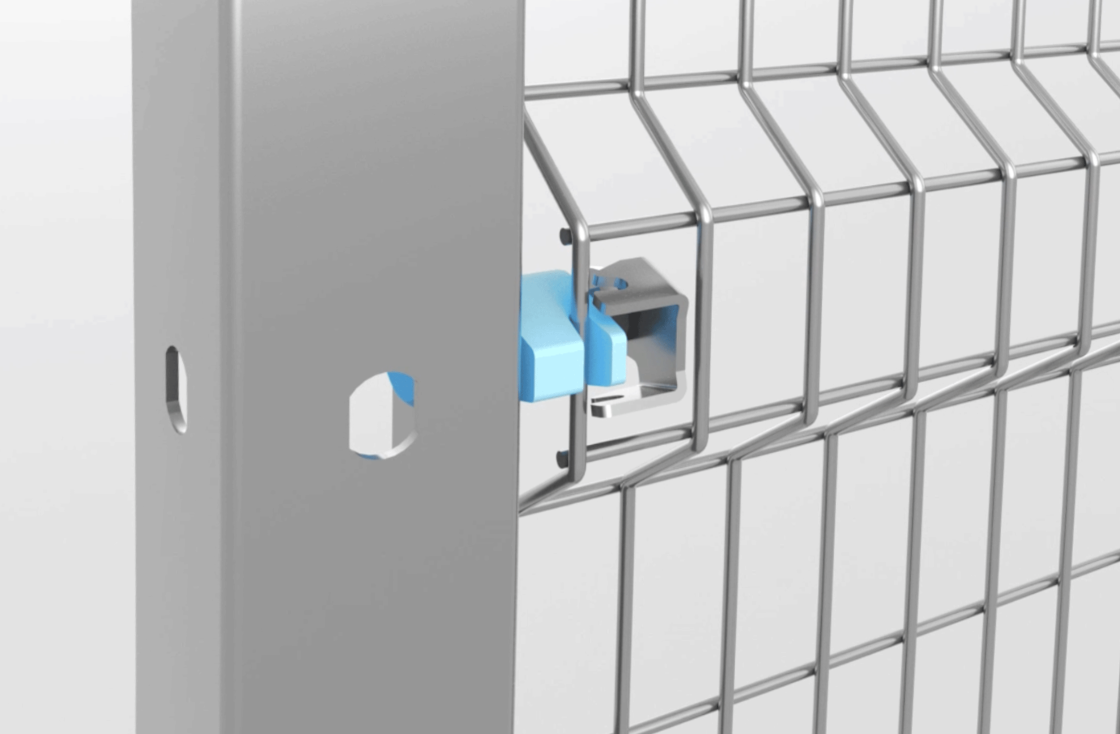

BlueGuardの組立は簡単。パネルとコの字型ポストは、保持型締結具 （機械指令 2006/42/CE準拠）で素早くしっかりと接続できます。

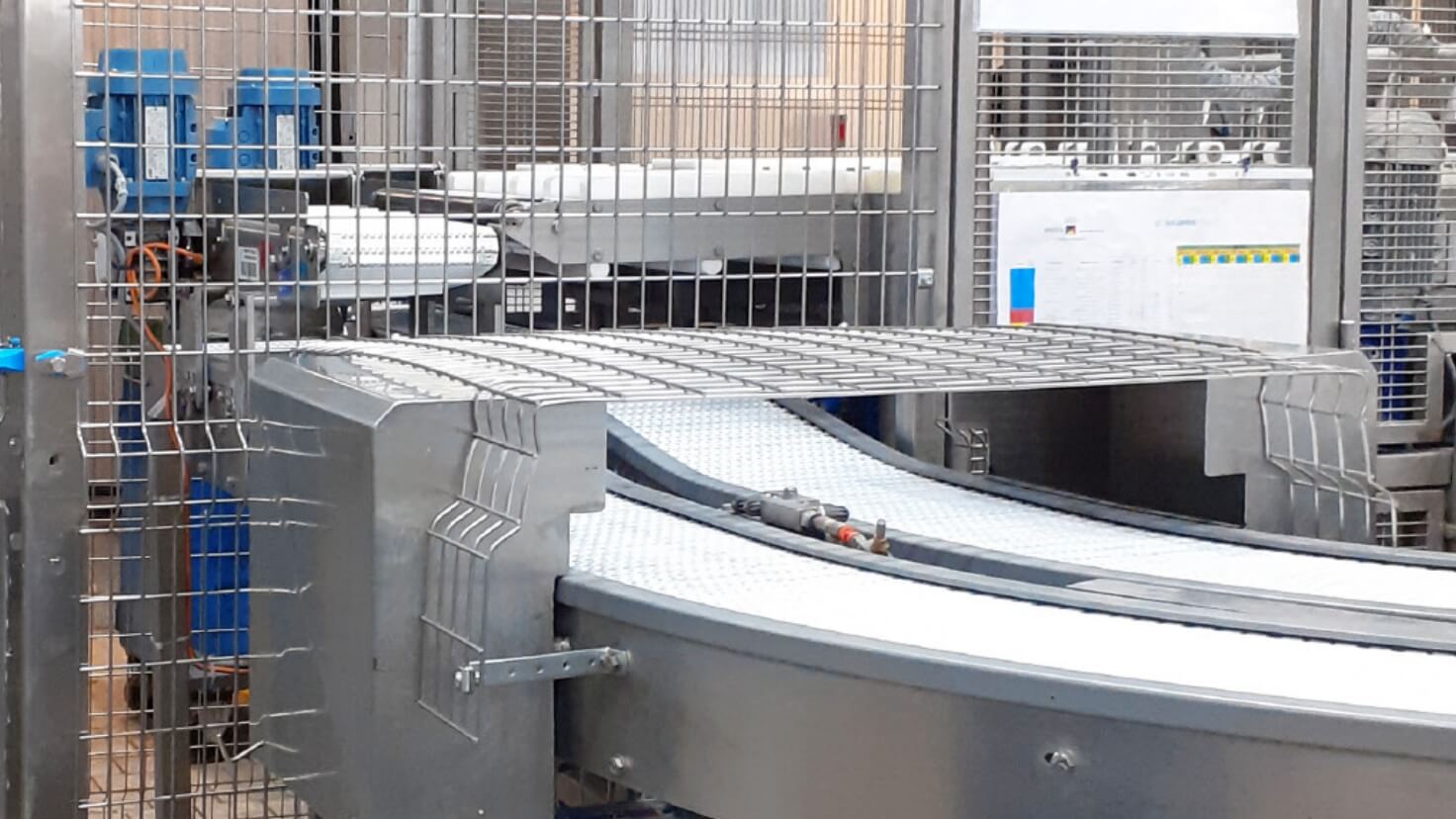

現場で調整可能
現場の状況に合わせてパネルの形状とサイズを調整できるので、予想外の状況に遭遇した場合に大幅な時間の節約が可能です。
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| 保護高さの標準 (mm) | 1620, 2220, 2620 | 1620, 2220, 2620 | 1620, 2220 | 1620, 2220, 2620 | 2220 | |
| フレーム部分 (mm) | 20 | 20 | 20 | フレームレス | フレームレス | |
| ポスト部分 (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| 締結方法 | クイッククランプ | ボルト固定 | 上部クリップ + 差込式脚付 ベースプレート | 高強度ナイロングラスファイバー締結具 | フードテクノポリマーファスナー 「Food」 | |
| 価格帯 | ¥¥ / ¥¥¥ | ¥¥ / ¥¥¥ | ¥ / ¥¥ | ¥¥¥ | ¥¥¥¥ | |
| 施工の速さ | ||||||
| メッシュ (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| 耐久テスト済み 最大 | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |

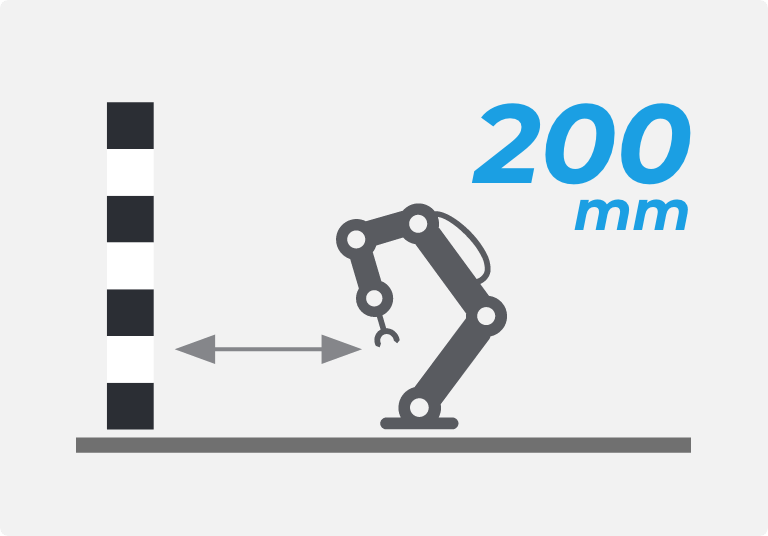

| 危険源からの最小距離 (mm) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 (EN ISO 13857) | 200 (EN ISO 13857) | |
| メッシュ以外の パネルオプションあり(FullSteel - 全面鉄板、 透明ポリカーボネート、コンビパネル） | - |
ドア&アクセサリ
ステンレス鋼安全柵のアクセス部には、開きドアおよびスライドドア（シングル、両開き）を設置可能。BlueGuard 安全柵のドアとアクセサリは、厳格な衛生設計ガイドラインに従って設計されています。
開きドア
作業員用
作業員用のシンプルな開きドア。溶接による平面メッシュフレームパネル（ワイヤー線径4 mm、6 mm）、20×30の上部クロスバー、マグネットロック付。
スライドドア
上部ガイド付き
オープン上部ガイド付きスライドドア。フレーム付きパネルは溶接メッシュ（ワイヤー線径4 mm、6 mm）で、20×30の上部クロスバー、マグネットロック付。
アクセサリ

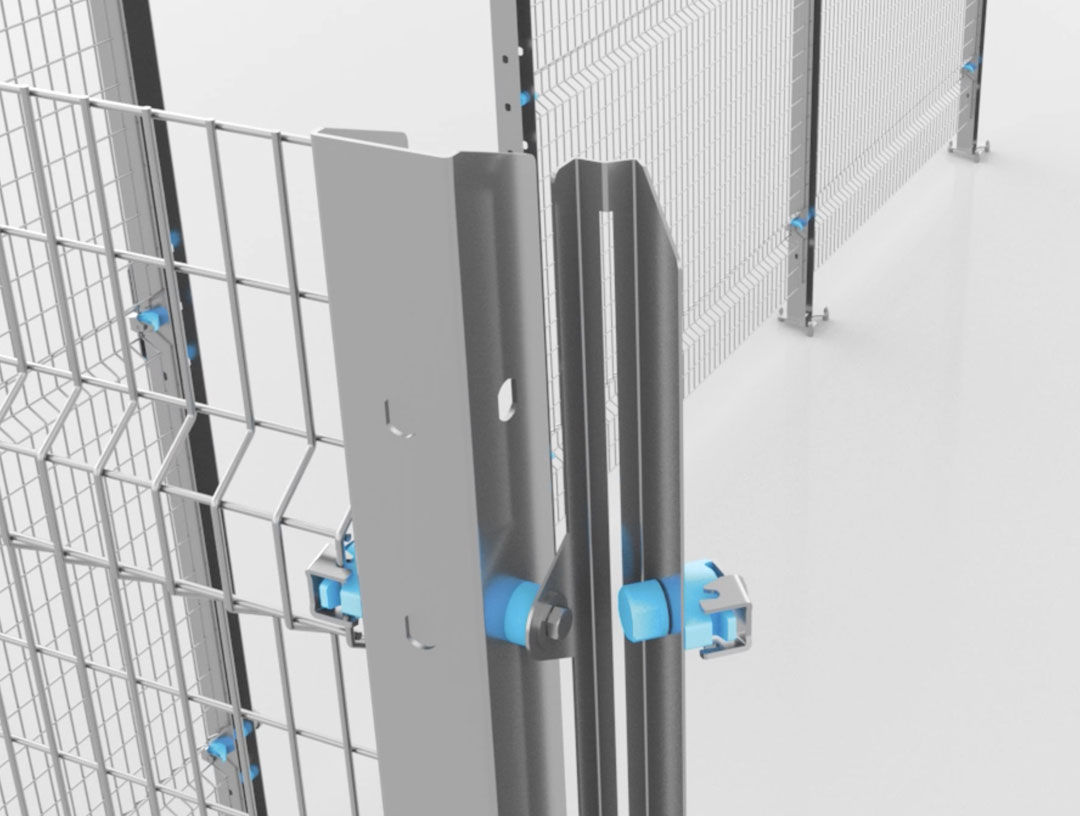

さまざまな角度のコーナーに対応
BlueGuardの万能ポストは、直線 (180度) とコーナー(90度) のパネルの施工に対応しています。角度調整連結材は、パネルを20度から70度までの角度で連結できるアクセサリです。

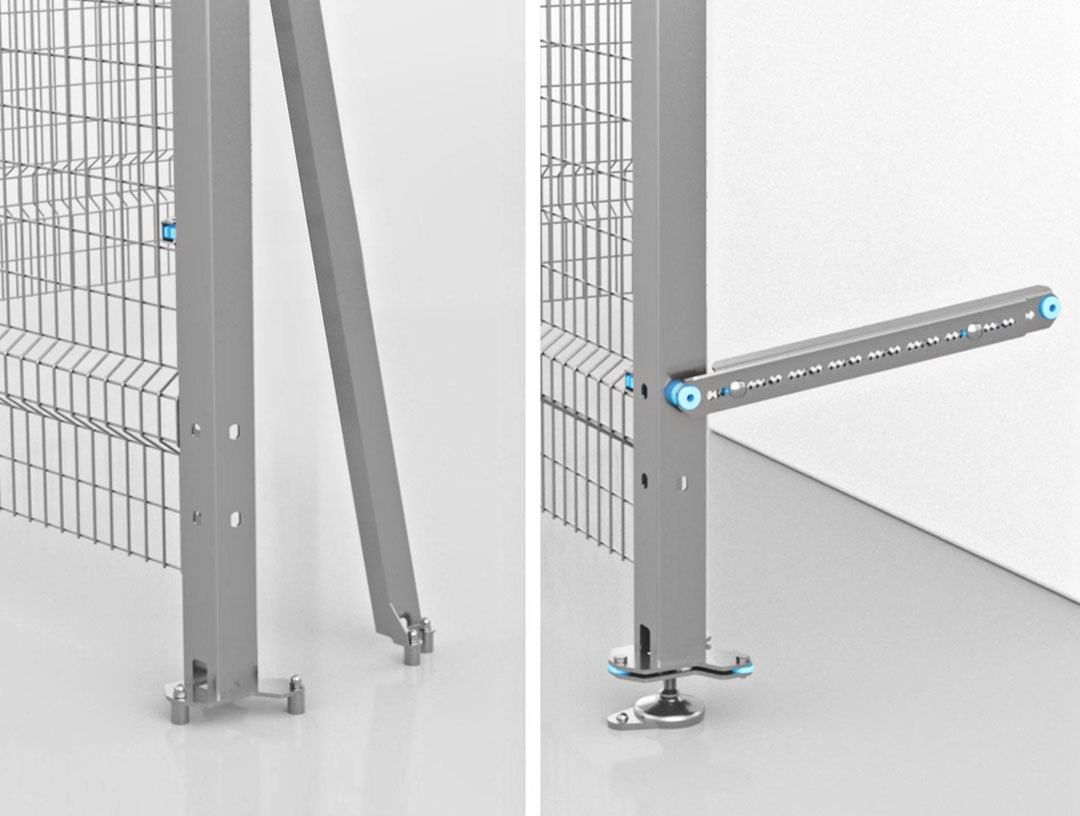

補強用斜材
補強用斜材を使えば、水平方向の大きな動荷重がかかるポストや、レイアウト上きわどい位置にあるポストを補強できます。フロア固定式バージョン、テレスコピック式で長さ調節可能なマシン固定式バージョンがあります。

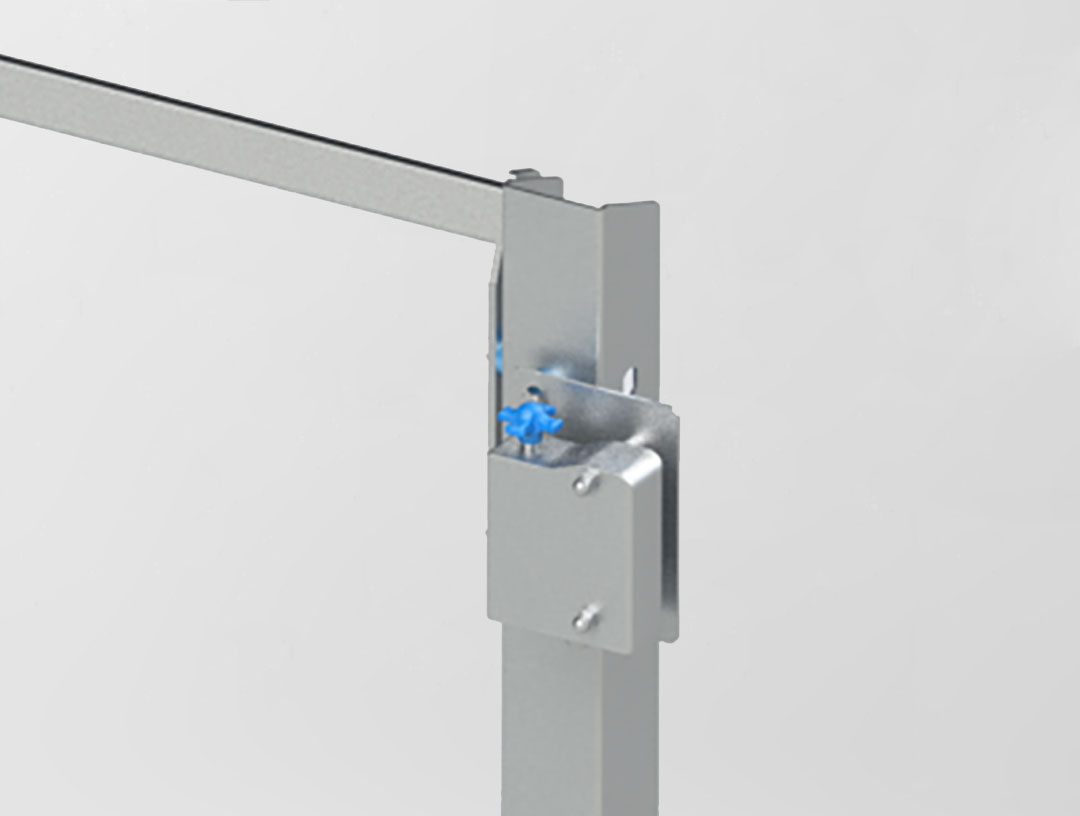

安全スイッチ用ブラケット
安全スイッチを支えるためのステンレス鋼製ブラケットです。主要メーカー製品向けモデルのほか、特注設計も承ります。

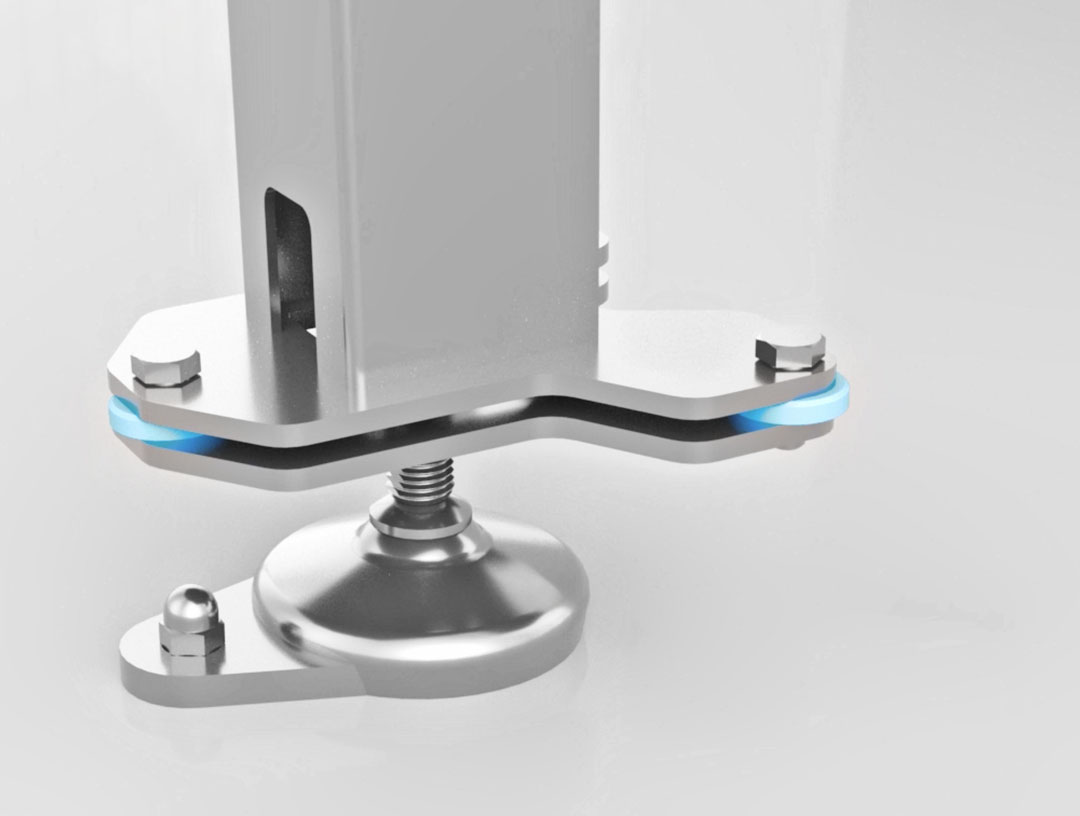

ティルト式ベース
新登場の1点固定式ティルト式ベースを使用して、最大10度までポストを傾斜させて床の傾きを補正することができます。
