産業環境において、視覚は作業者の最初の自然な防御手段です。自動化エリアの適切な視認性により、潜在的に危険な状況が事故に発展する前に識別することができます。
保護エリアの視認性は以下にも影響します：
– 生産サイクルの監視
– 異常の識別
– 操業管理
そのため、予期せぬ中断のリスクから生産効率を保護する、直接的な影響を持つ側面です。
この理由から、機械のモジュラー式スチールフェンスは、保護エリアの視認性を損なうことなく最大限の保護を確保する必要があります。
視認性ヺ複数規格アプローチ
EN ISO 12100規格はリスクアセスメントの原則を確立し、考慮すべき要因の中に視認性を含めています。産業用安全柵を通した視認性は、実際には機械指令2006/42/ECおよび新機械規則2023/1230に準拠した整合規格の統合システムによって規制されています：
- EN ISO 14120 (JIS B 9716)：固定式および可動式安全柵の設計および構造に関する一般要件を確立
- EN ISO 13857：安全柵の安全距離を定義
- EN 614-1：産業環境における色彩の使用に関する追加ガイダンスを提供し、色彩の選択が空間認識と操業安全性にどのように影響するかを強調
この規制システムは、安全柵が以下を満たす必要があると定めています：
- 適切な工程観察を可能にする
- 危険区域と動きの明確な視認性を確保する
- 点検のための取り外しの必要性を回避する
- 危険な状況を隠す可能性のある視覚的歪みを防ぐ
- 視覚的特性を時間の経過とともに維持する
EN ISO 14120 (JIS B 9716)は視認性を作業者の安全性のための最重要要素として定義し、産業用安全柵が満たすべき正確な要件を提供しています。
視覚認識はどのように機能するのかっ、

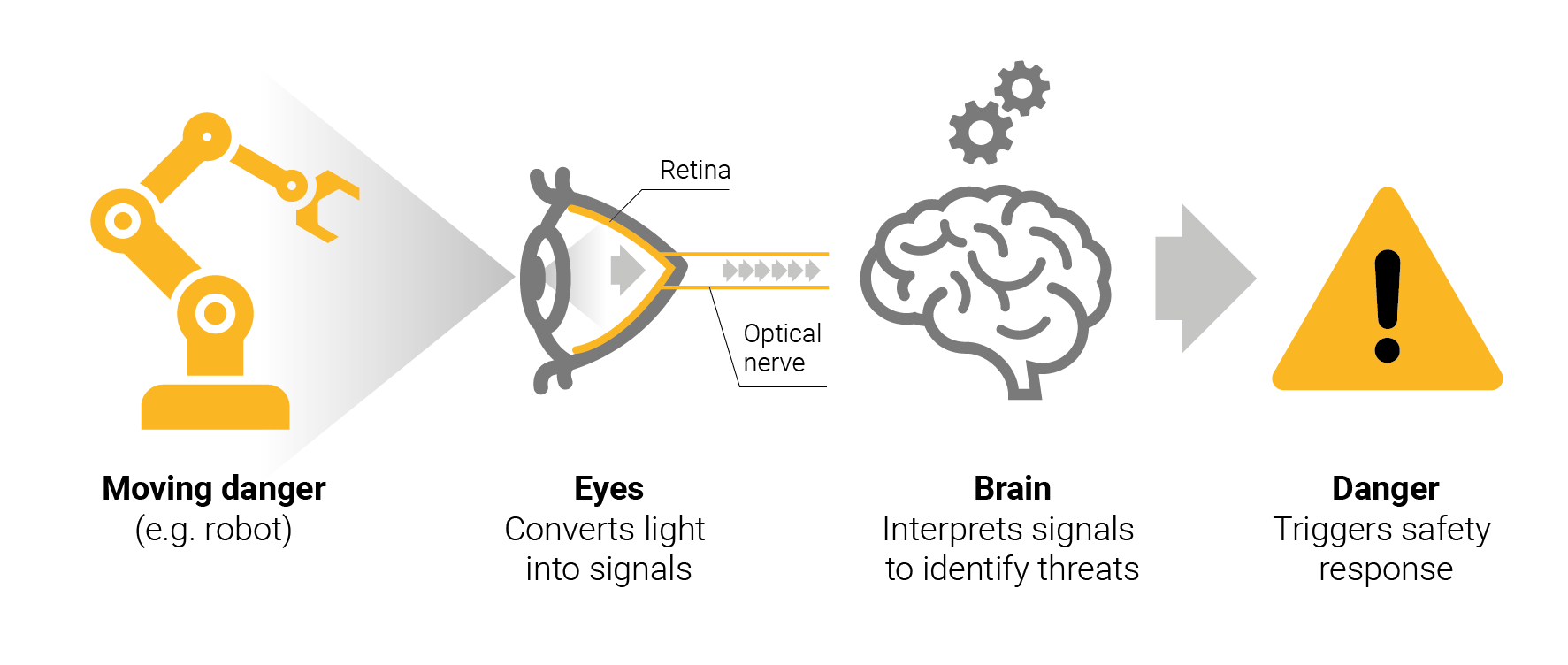

視覚は主な防御ツールの一つです。周囲環境を視覚的に認識する能力により、潜在的な脅威を特定し、空間内で自分の位置を把握し、安全のために迅速に判断することができます。これは保護システムであり、複雑な生物学的メカニズムを通じて機能します：目は光を神経信号に変換し、それが画像を脳が処理する情報に変換します。

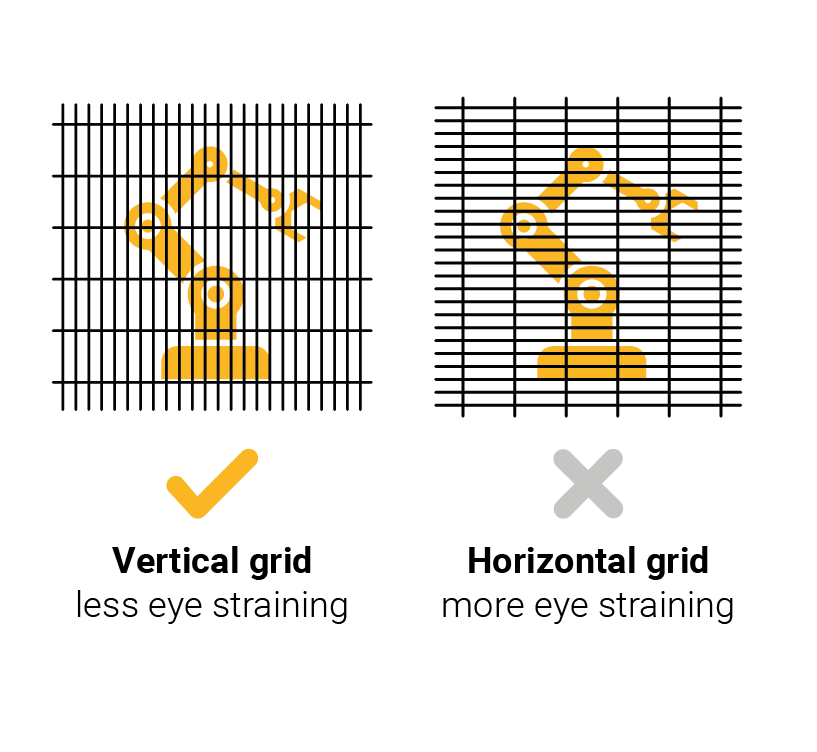

視覚情報は、観察される物体の向きを含むさまざまな要素に基づいて分類されます。垂直の障壁は、水平のものと比較して、網膜内の受容体細胞の配置とより適合性があります。
グリッドを通して物体を注意深く見ると、水平に配置されたグリッド線を通して見る際に視覚疲労が増加することに気付くでしょう。

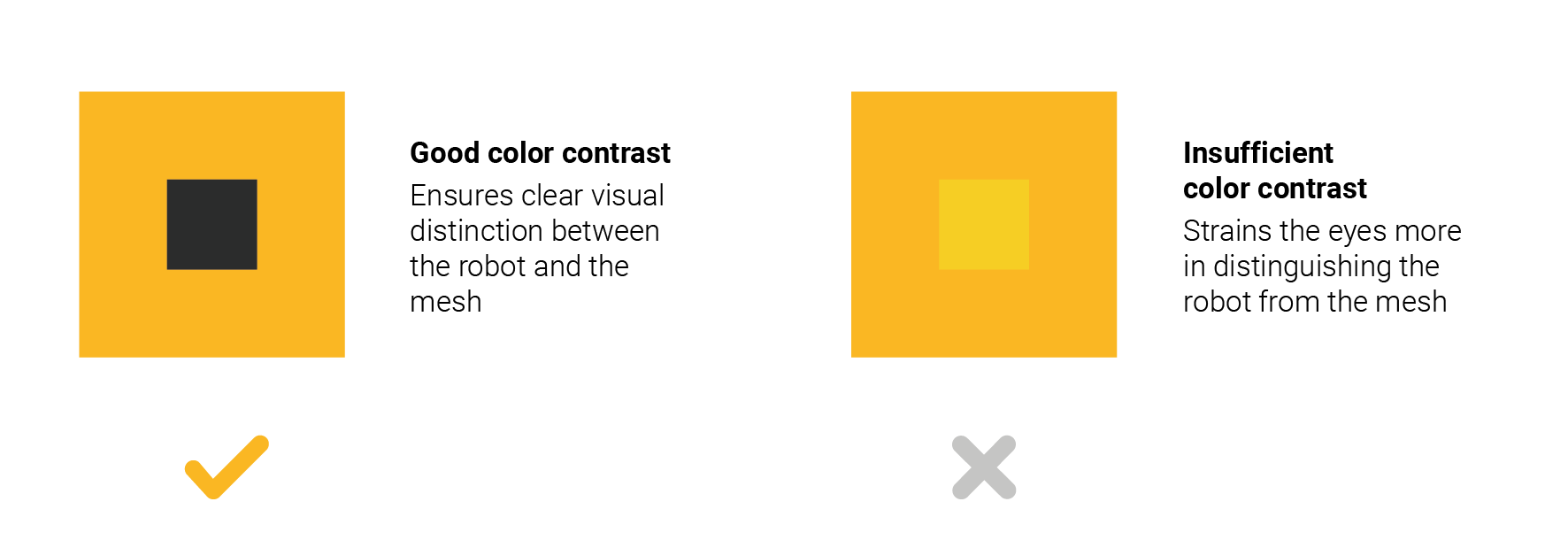

色彩のコントラストも視覚認識に影響します：はっきりと異なる色の物体は、すぐにそのように認識されます。逆に、あまりにも似た色合いは形状の正確な認識を妨げます。

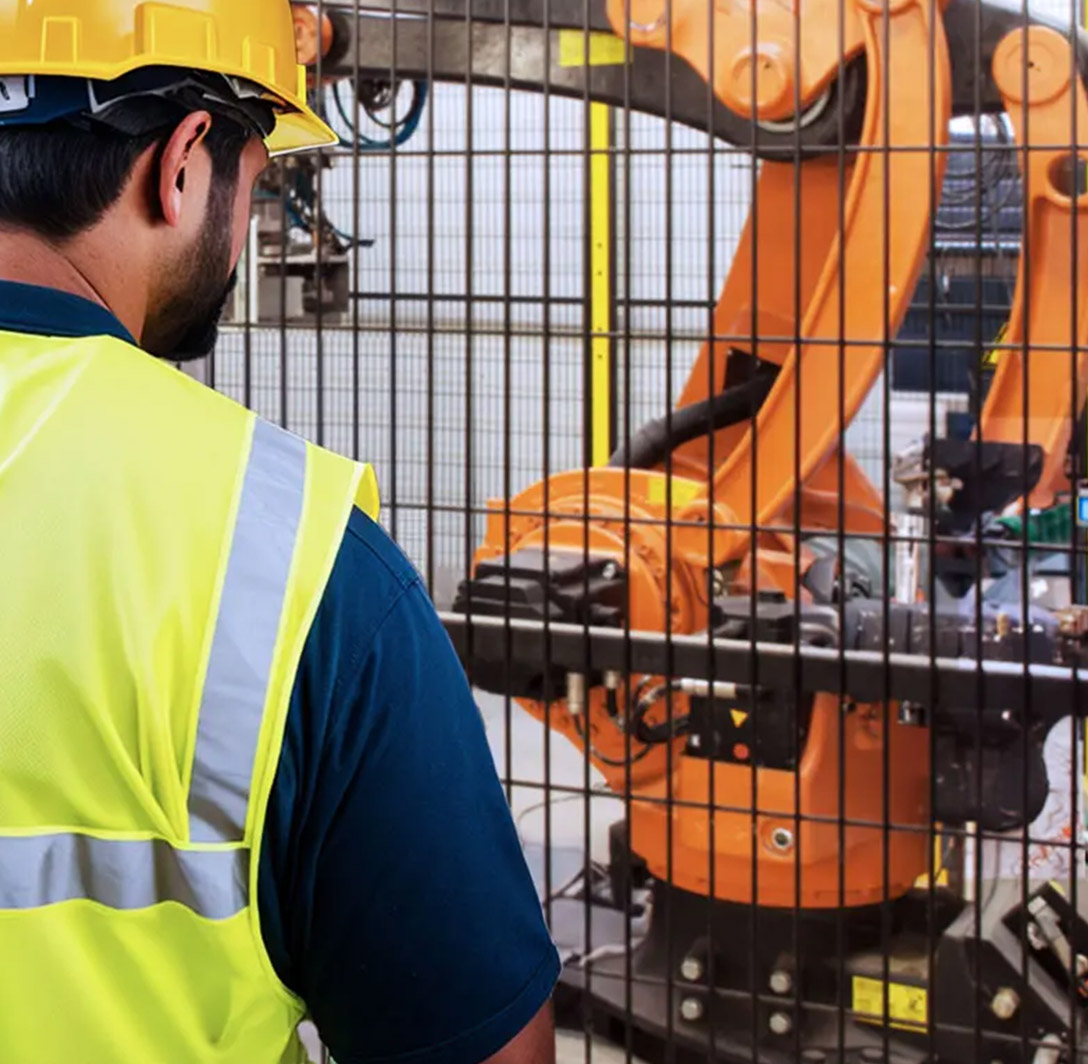

金網の特彴

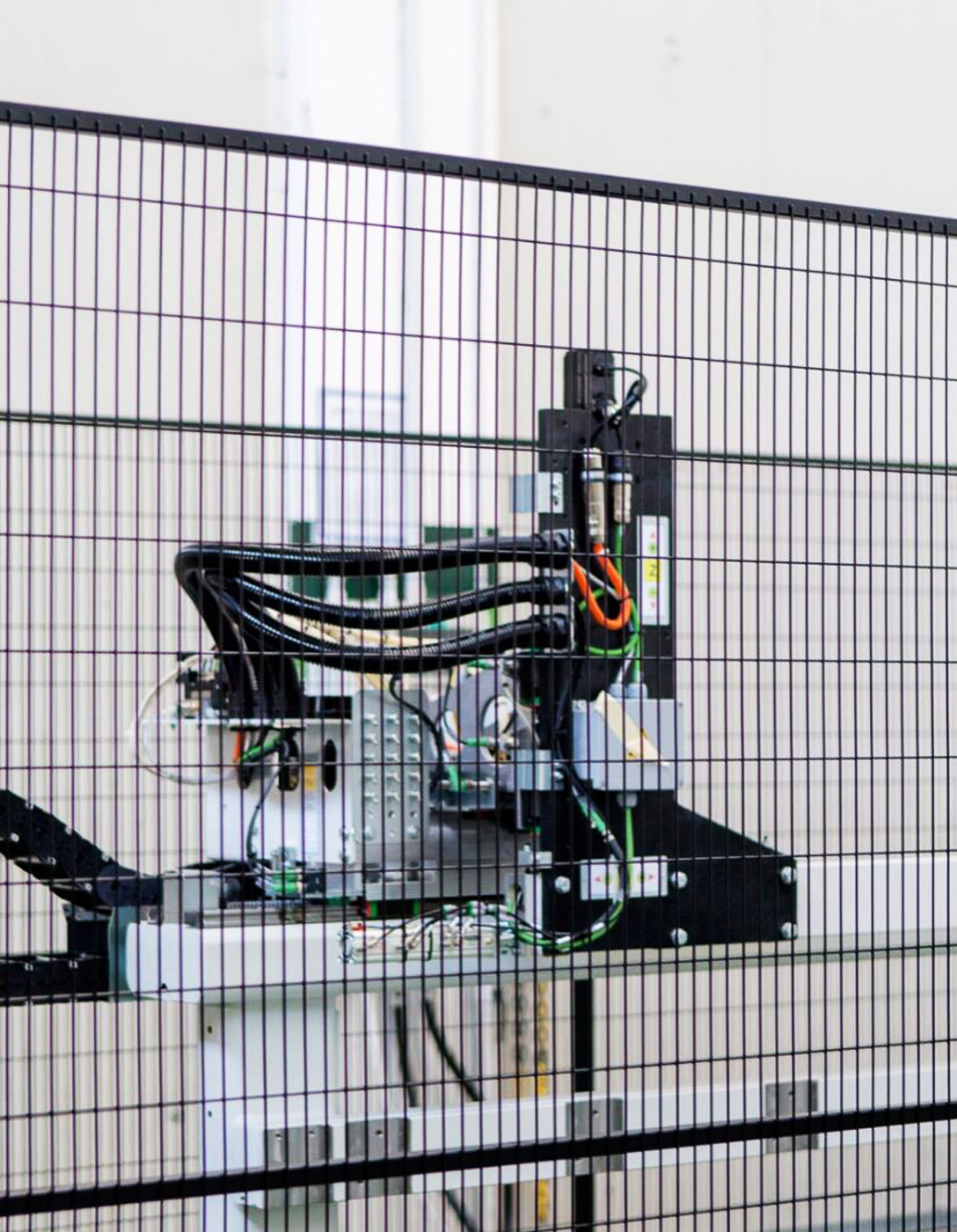

モジュラー式安全柵に組み込まれた当社の金網パネルは、水平パターンと比較して視覚的干渉を大幅に最小化する垂直の開口部を特徴としています。このデザインにより、長時間のシフト中でも目の疲れを軽減しながら、プロセスがより明確に視認できます。
例えば、当社の機械用安全柵で保護されたロボットセルでは、垂直メッシュパターンにより、作業者は長時間の観察でも最適な視認性を維持しながら、ピック＆プレース操作を例外的な明瞭さで監視することができます。

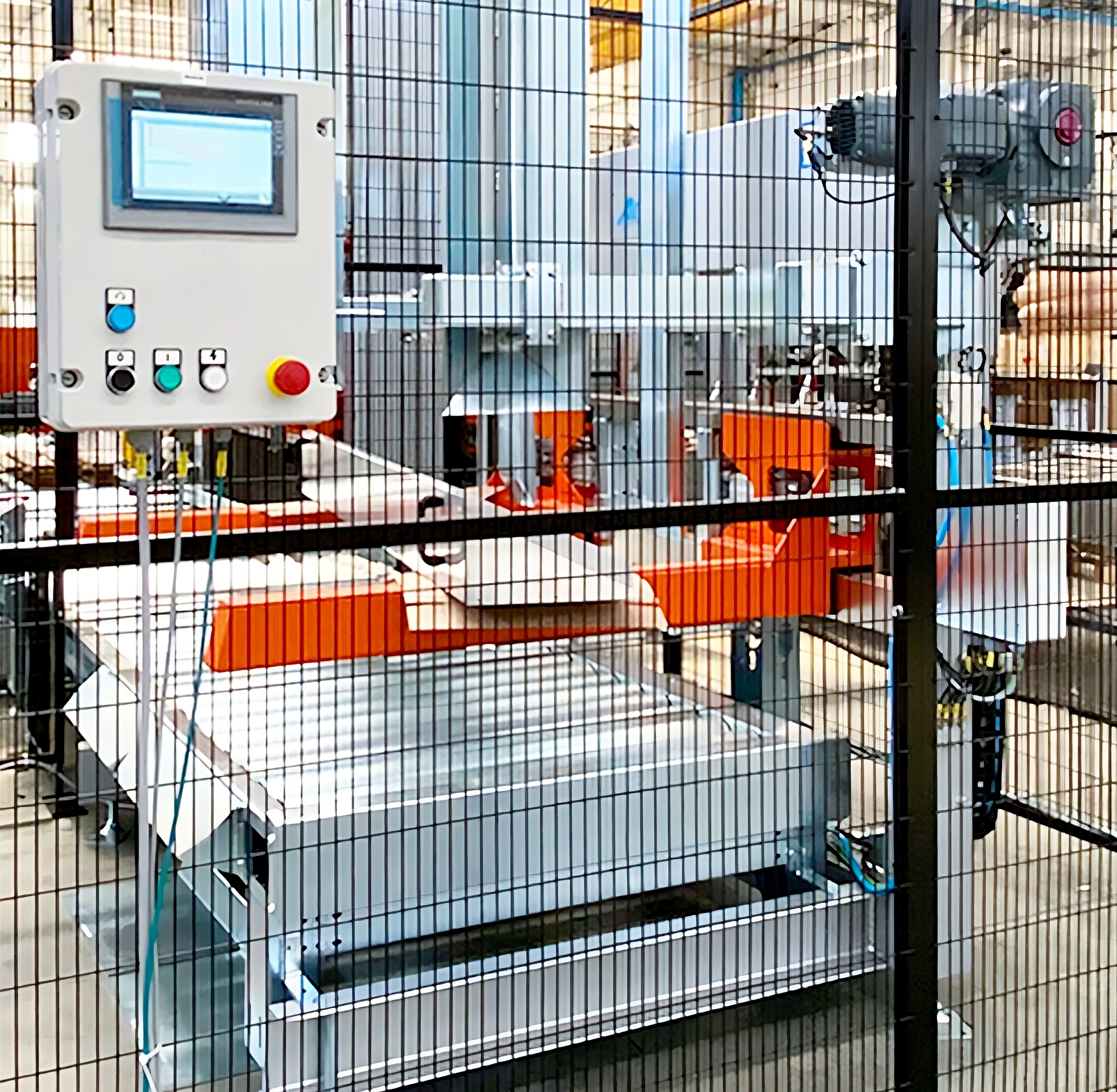

艫彩の選抝
人間の脳は、要素間に強いコントラストがあるとき、視覚情報を最も効率的に処理します。産業環境では、機械と安全柵の間の色彩のコントラストが安全性にとって重要です。適切な色の区別により、作業者は機械の動きを明確に追跡し、不規則性を素早く発見することができ、効果的な視覚的監視が確保されます。
例えば、当社の自動包装ライン設置では、明るい色のコンベヤーベルトを囲む黒色のモジュラー式スチールフェンスが視認性を高め、異常をすぐに明らかにします。
位置と照昍
生産レイアウトを定義する際に考慮すべきもう一つの要素は、照明の配置です。適切な位置設定は、機械の視認性を妨げる可能性のある影のゾーンを作らず、危険を隠す可能性のある反射を防ぎ、保護エリアの均一な視認性を維持する必要があります。

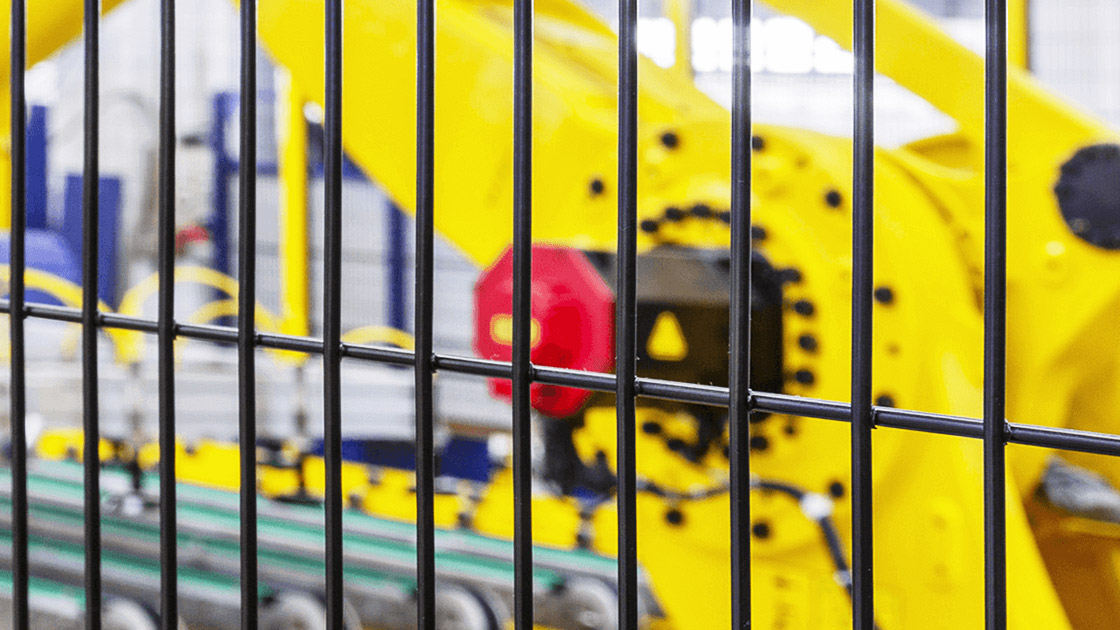

視認性ヺいくつかの産業用途用
メッシュの向き、色のコントラスト、照明はすべて、産業用安全柵を通して多くの産業機械の生産プロセスの正確な監視を決定します。ロボットセルと包装ラインに加えて、以下が挙げられます：
- ボトリングプラント：正確な充填とボトルの閉鎖を確認するため
- 包装システム：製品の流れを監視し、損傷や望ましくない蓄積を避けるため
- 工作機械：機械加工を制御するため
- 油圧プレス：金型とワークピースの正確な位置を観察するため
- 繊維産業機械：生産中の布地の可能性のある欠陥や破損を特定するため
私たちぬお客様のためにできることヺすべての視認性要求に寿応するソリューション

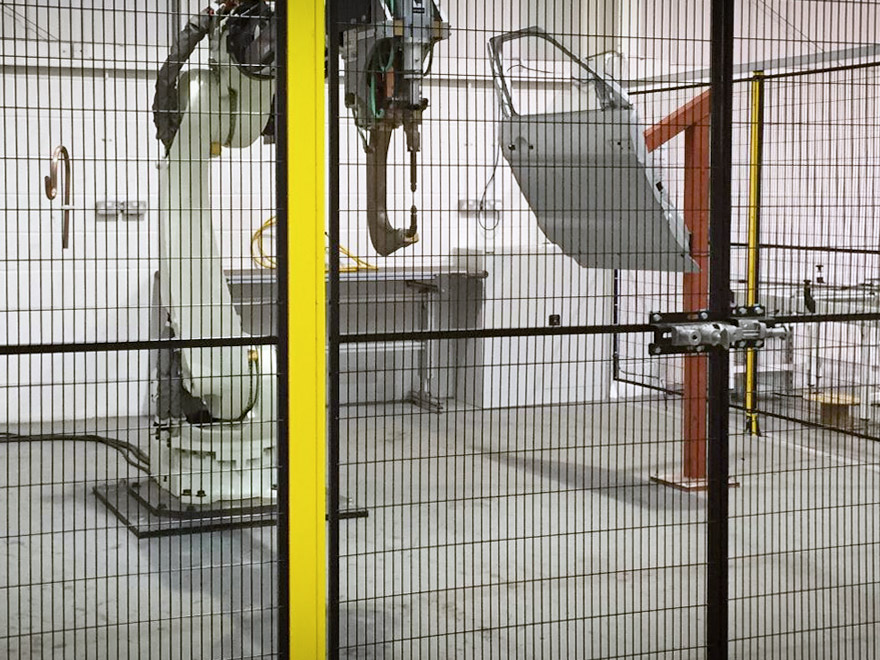

産業用安全柵の視認性（FAQ）
安全柵の視覚的適切さを決定する要因は何ですか？
生産プロセスの仕様、監視要件、およびEN ISO 12100に基づくリスク分析ガイドラインはすべて、産業用安全柵の視認性要件を定義します。
視認性ニーズに最も適したパネルタイプをどのように選択しますか？
選択は、必要な観察のタイプによって異なります：垂直メッシュ配向のパネルは一般的なエリアの視認性を提供し、ポリカーボネートパネルまたは混合材料パネルはプロセスの完全な視認性が必要なエリアに使用されます。
なぜ視認性は安全要素と考えられるのですか？
保護エリアの明確な視界により、プロセスの常時監視と、製品の蓄積や故障などの不規則な状況の適時識別が可能になります。
産業用安全柵の視認性を規制する規格は何ですか？
EN ISO 14120 (JIS B 9716)規格は、安全柵が作業者の安全性を損なうことなく、危険区域と生産プロセスの適切な観察を可能にする必要があると指定しています。
高視認性安全柵の人間工学的利点は何ですか？
高品質の安全柵は作業者の視覚的ストレスを軽減し、環境認識を向上させ、長時間のシフト中でも効果的な監視を可能にします。
機械の視認性において色のコントラストはどのような役割を果たしますか？
安全柵と機械の間の適切に設計されたコントラストは、動きと異常を明確に区別するのに役立ち、操業安全性を向上させます。
周辺安全柵はどんな色でもよいですか？
当社は任意のRAL色の機械用安全柵を製造できますが、色の選択はEN ISO 14120 (JIS B 9716)規格のガイドラインに準拠し、機械固有のリスクアセスメントによって検証される必要があります。安全柵は、危険な状況を隠す可能性のあるカモフラージュ効果を避け、動きと潜在的な危険を強調するために、機械との効果的なコントラストを作成する必要があります。
私の生産エリアには黄色とオレンジ色のロボットがあります。これらのエリアの周囲の周辺保護はどのような色であるべきですか
EN ISO 14120 (JIS B 9716)規格のポイント5.9では、プロセスの視認性を向上させるために「観察されるエリアよりも暗い材料」の使用を規定しています。黄色とオレンジ色のロボットの場合、黒色の金網安全柵は機械の動きを監視するための理想的な色のコントラストを提供します。

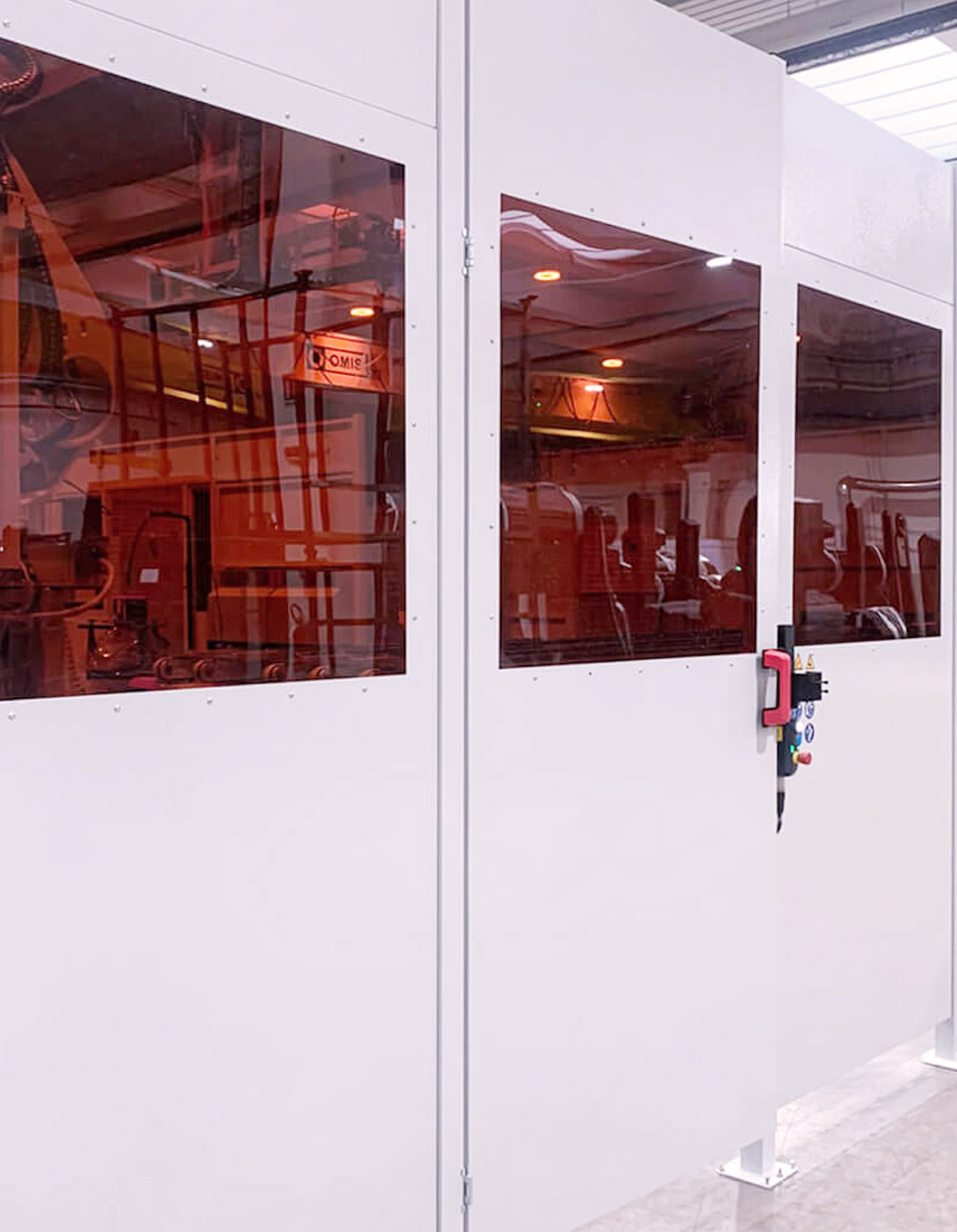

ただし、溶接セルの場合は、特定のEN ISO 25980認証ポリカーボネート窓を備えたFullSteelシートメタル安全柵が、必要な保護と生産エリアの視認性の両方を提供します。

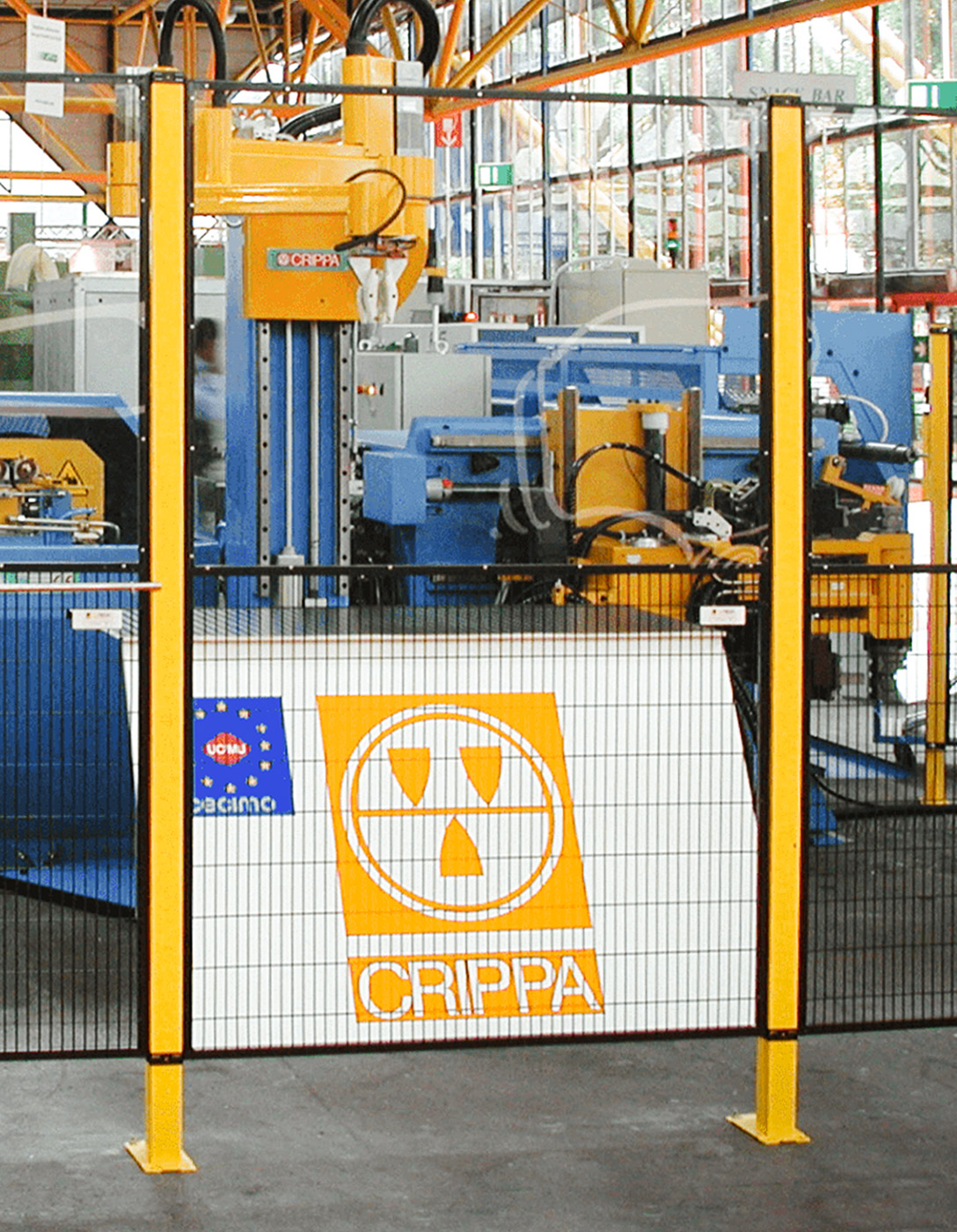

周辺の特定のポイントでの視認性を最適化するために、異なるタイプのパネルを組み合わせることはできますか?
はい。Satechシステムのクロスモジュラリティにより、同じ周辺内に異なる視認性特性を持つパネルを統合することができます。例えば、以下を組み合わせることができます：
- 保護エリアの一般的な視認性のためのフレーム付きメッシュパネルとフレームレスメッシュパネル

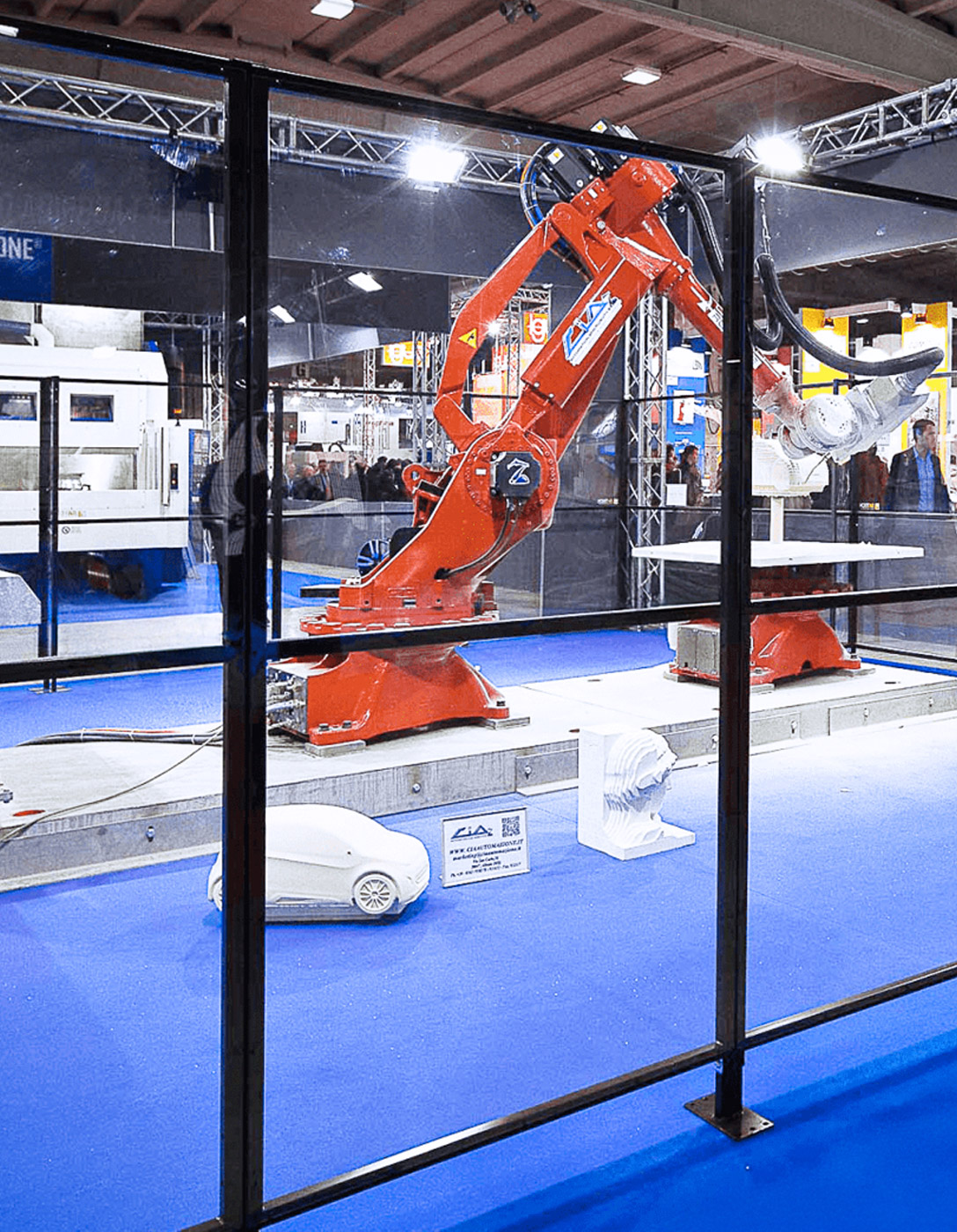

- 最大視認性が必要なエリアのための透明シートパネル（「ポリカーボネートパネル」とも呼ばれる）
- 加工廃棄物の飛散防止が優先されるエリアのためのFullSteelパネル
安全柵の視認性を通じての安全性
安全柵を通しての産業用安全柵の視認性は事故を防止します。标料、仕上、および色への渣意が作業璽境の安全性に積極的に貢献しています。
