極めて頑丈で耐久性に優れた安全柵
ImpactGuardは堅牢で耐久性に優れた安全柵のソリューションです。ポストにもフレームにも2通りの選択肢をご用意。Satech全製品と互換性があるため、最大のカスタマイズが可能です: ImpactGuardは、あらゆる組み合わせで最大の堅牢性を提供するソリューションです。

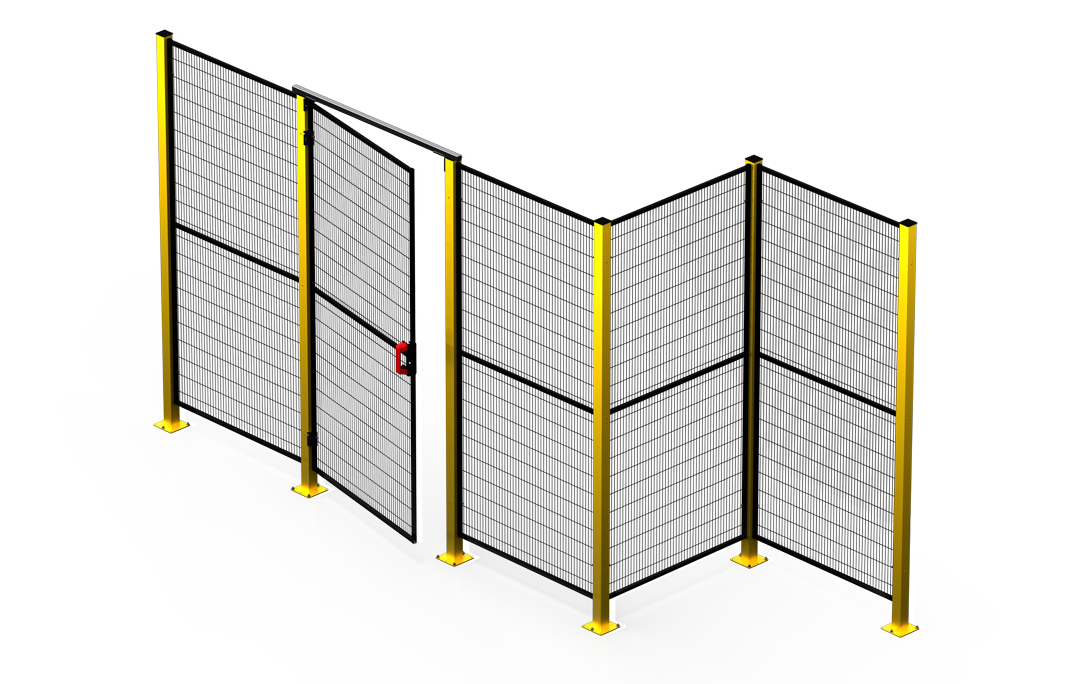

ImpactGuard 産業用ロボット安全柵
主なシステム機能
パネル
フレーム
mm
20
フレーム
mm
30
- メッシュ (mm)
- 20 x 100 x 3
- メッシュ開口 (mm)
- 17 x 97
- 幅員 (mm)
- 200300700800100012001500
7種類の標準サイズ、無限の可能性
7種類の標準サイズの組み合わせにより、100 mm単位での幅調整が可能です。
- 高さ (mm)
- 148020802480
ポスト
ポスト
mm
40
ImpactGuard 40
ポスト
mm
60
ImpactGuard 60
- ベースプレート寸法 (mm）
- 60 mmのポスト: 140 x 140 x 5、溶接済み 40 mmのポスト: 現場で組立、調節式
- 高さ (mm)
- 164022402640
塗装色
- RALカラー
- RAL 9005 RAL 1021 RAL 7035 CustomGuard 塗装色
- 塗装方法
- 粉体塗装（屋内使用のみ）
SATECH モジュール式フレームパネル
安全、実用的、堅牢
新型「ミックスアンドマッチ」ポスト
新型の万能「ミックスアンドマッチ」ポストは、フレーム付き/フレームなしにかかわらず、Satechのパネル全種類に対応しています。断面サイズには40 mと60 mmの2通りがあり、予想外の衝撃を受けても安定性と耐久性を確保できるよう工夫された 新型3点固定調節式ベースが備わっています。

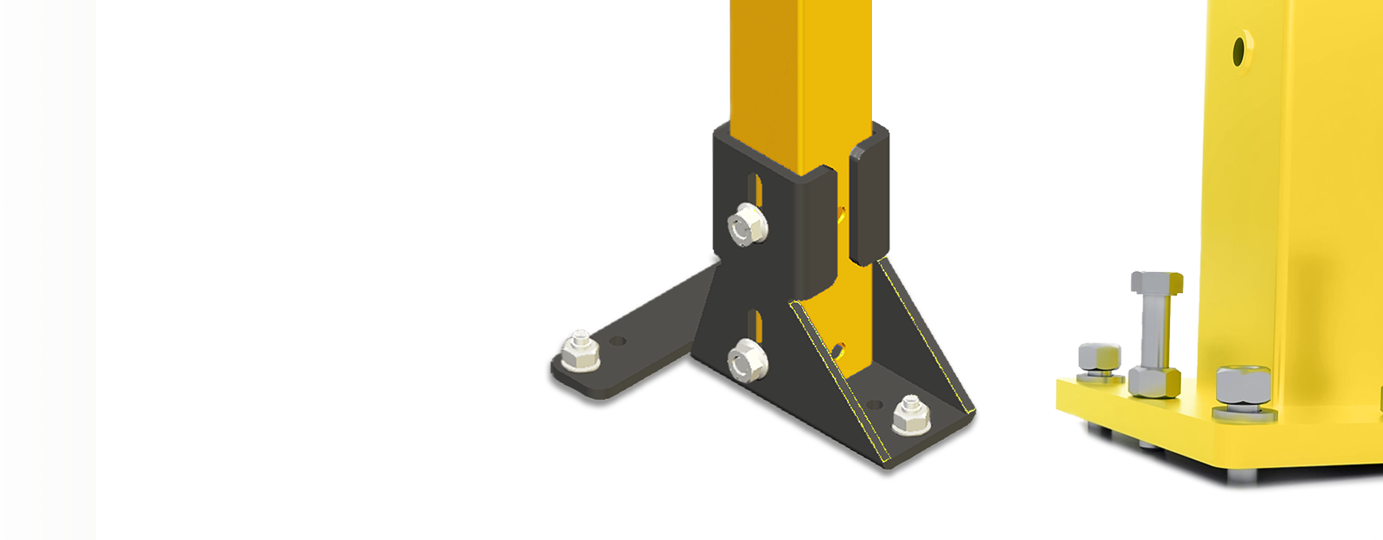

2通りの新型ベース
• 安定性と耐久性が最適化された • 床固定システムで傾斜/高さの調 • 節が可能
衝撃に耐久する組立
脱落防止タイプのImpactGuard用新型固定具（2006/42/CE準拠）は、使用部品の数が少ないので、組立時間を最適化でき、衝撃に対する優れた耐久性を保証します(衝撃試験EN ISO 14120)。

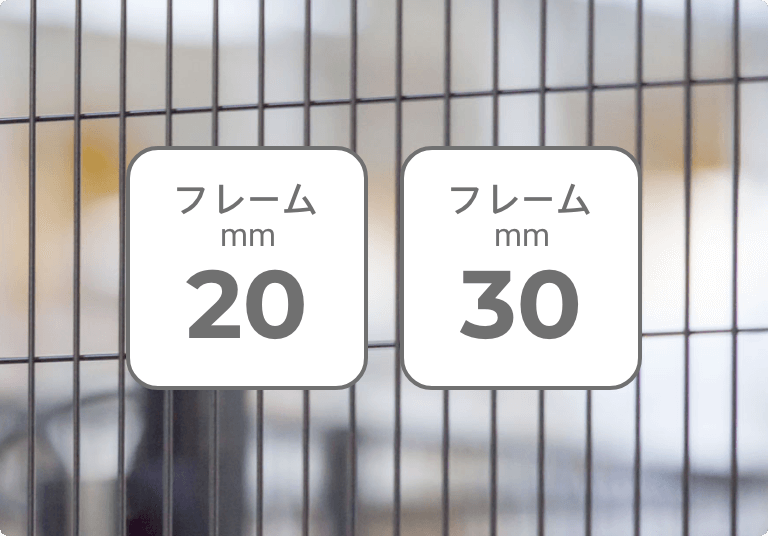

フレームパネル30mmのバージョンもあります（60mmポスト用のみ）
フレーム
mm
30
ポスト
mm
60
耐久テスト済み
2600 J
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| 保護高さの標準 (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3100 | 1620, 2220 | 1620, 2220, 2620 | 2220 | |
| フレーム部分 (mm) | 20 | 20 | 20 | フレームレス | フレームレス | |
| ポスト部分 (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| 締結方法 | クイッククランプ | ボルト固定 | 上部クリップ + 差込式脚付 ベースプレート | 高強度ナイロングラスファイバー締結具 | フードテクノポリマーファスナー 「Food」 | |
| 価格帯 | ¥¥ / ¥¥¥ | ¥¥ / ¥¥¥ | ¥ / ¥¥ | ¥¥¥ | ¥¥¥¥ | |
| 施工の速さ | ||||||
| メッシュ (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| 耐久テスト済み 最大 | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |
| 危険源からの最小距離 (mm) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 (EN ISO 13857) | 200 (EN ISO 13857) | |
| メッシュ以外の パネルオプションあり(FullSteel - 全面鉄板、 透明ポリカーボネート、コンビパネル） | - |
