Ochrona maszyn

FastGuard

1, 2, 3 i gotowe!

Ochrona maszyn o najszybszym montażu

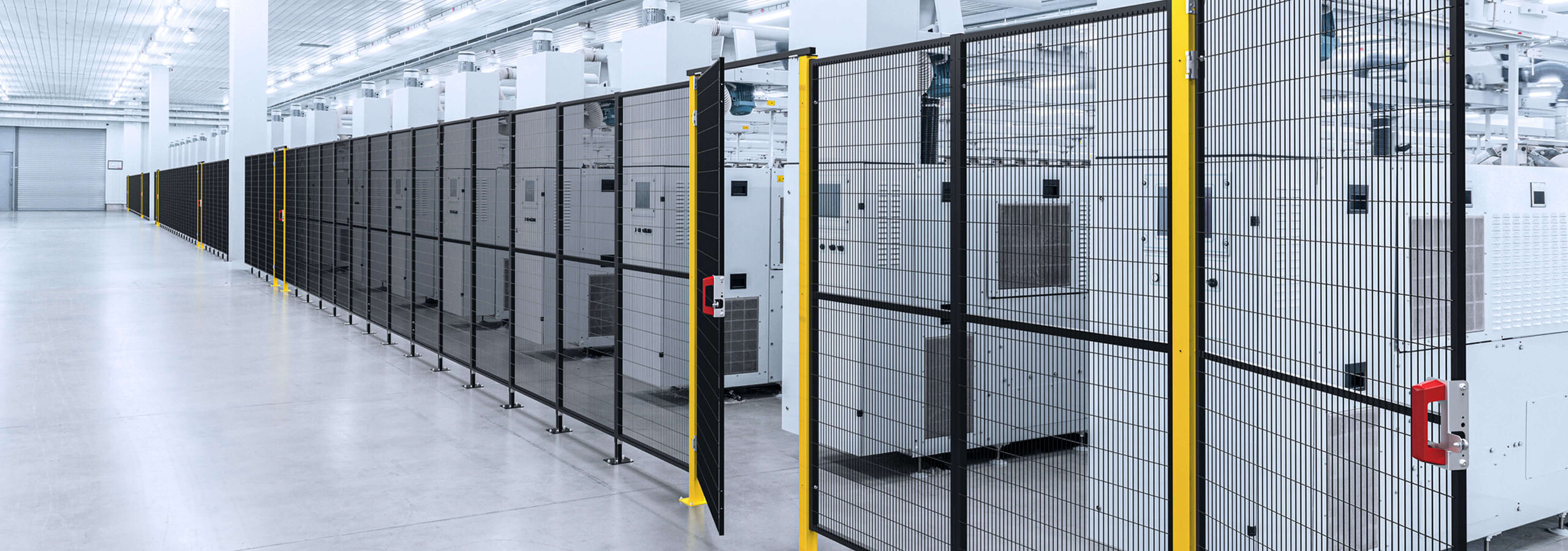

FastGuard to Ochrona maszyn bez słupków łączący prostotę, wygodę i wszechstronność. Podobnie jak wszystkie rozwiązania Satech, może być uzupełniony o nasz asortyment drzwi i akcesoriów. FastGuard jest idealny do odgradzania przestrzeni ciągów komunikacyjnych lub na liniach automatycznych.

  • FastGuard, la Recinzione Modulare senza piantane che consente di risparmiare fino al 70% del tempo di montaggio

Szybki

Wygrodzenia bezpieczeństwa FastGuard pozwalają na szybszy montaż niż tradycyjne systemy: do 70% zaoszczędzonego czasu.

Prosty

Widełkowa konstrukcja podstawy, Stopa liniowa i Połączenia górne, że montaż Ochrona maszyn FastGuard jest prosty i intuicyjny.

Zgodność

FastGuard jest zgodny z normą EN ISO 14120 i spełniają wymagania bezpieczeństwa określone w analizie ryzyka.

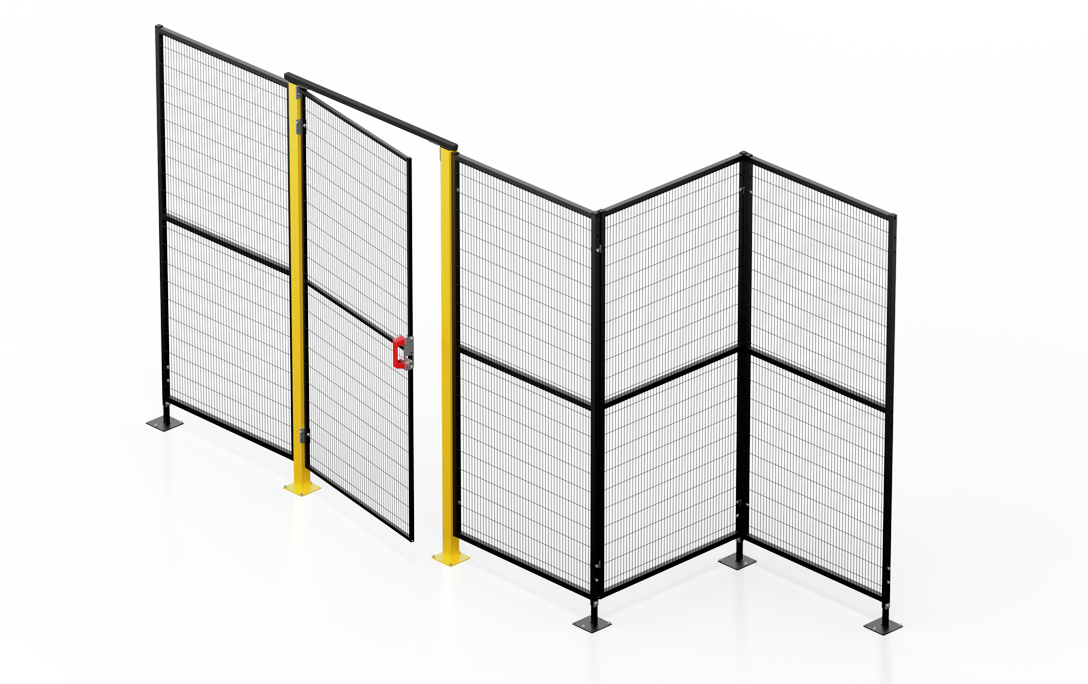

Ochrona maszyn FastGuard

Główne cechy produktu

200
300
700
800
1000
1200
1500 mm
WYSOKOŚĆ OD PODŁOŻA 140 mm
1640
2220
MAKSY­MALNA WYSOKOŚĆ 2620 mm
Ochrona maszyn FastGuard Panele modułowe z ramą Satech

Panele

RAMA
mm
30
RAMA
mm
20
SIATKA DRUCIANA (mm)
20 x 100 x 3
WIELKOŚĆ OCZEK (mm)
17 x 97
STANDARDOWYMI SZEROKOŚCIAMI (mm)
200300700800100012001500
Siedem rozmiarów, różne możliwości
Protezioni Perimetrali Satech - 7 larghezze standard, infinite possibilità

Modułowa kompozycja z 7 standardowymi szerokościami paneli Satech pozwala na uzyskanie wszystkich wymiarów pośrednich w odstępach co 100 mm.

WYSOKOŚCI (mm)
150020802480

Stopy

TYPOLOGIA
liniowe i końcowe
WYMIARY (mm)
100 X 200 X 8 przyspawane, z 4 punktami kotwienia

Kolory

KOLORY RAL
RAL 9005 RAL 1021 RAL 7035 Kolory CustomGuard
LAKIEROWANIE
Proszkowe (tylko do użytku wewnątrz pomieszczeń)

Panele modułowe z ramą Satech

Bezpieczne, praktyczne i wytrzymałe

Panele modułowe z ramą Satech
  • Łatwe w obsłudze
    Łatwe w obsłudze

    Wytrzymała, ale lekka konstrukcja paneli Satech z ramą umożliwia łatwą obsługę przez jedną osobę.

  • Gotowe do użycia
    Gotowe do użycia

    Rama jest fabrycznie nawiercona, aby umożliwić montaż za pomocą śrub oraz instalację wsporników, zamków i akcesoriów.

  • Bezpieczne i trwałe
    Bezpieczne i trwałe

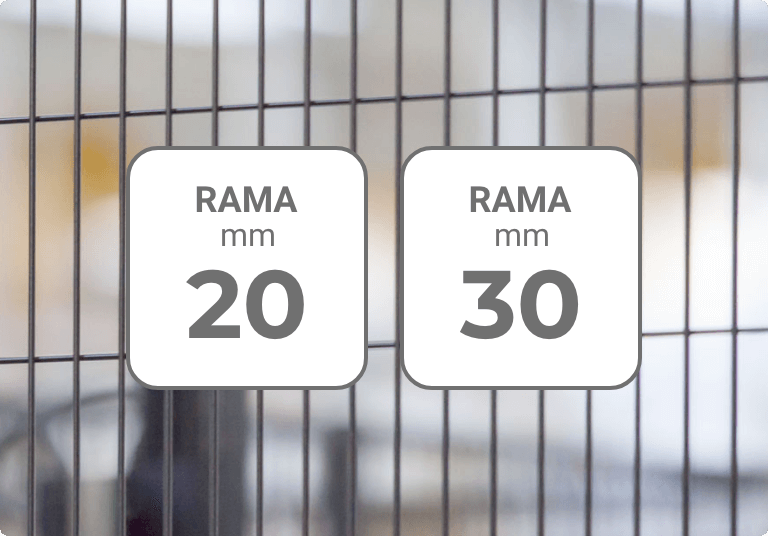

    Rama 20 czy 30 mm?

    Rama o kwadratowym przekroju 20 lub 30 mm oraz siatka z drutu o średnicy 3 mm sprawiają, że panele Satech są sztywne i wytrzymałe. Ponadto spawy na każdym przecięciu drutów zapobiegają ryzyku rezonacji.

  • Ochrona przed wspinaniem się
    Ochrona przed wspinaniem się
    EN ISO 14120-5.18

    Pionowe, spawane elementy konstrukcji skutecznie zapobiegają wspinaniu się po niej.

  • Widoczność
    Widoczność
    EN ISO 14120-5.9

    Pionowe oczka siatki poprawiają widoczność maszyn.

  • Mniejsze odległości, oszczędność miejsca
    Mniejsze odległości, oszczędność miejsca
    EN ISO 13857

    Otwór siatki o wymiarach 17x97 mm pozwala na montaż ogrodzenia w odległości zaledwie 120 mm od strefy niebezpiecznej (EN ISO 13857), co pozwala na zmniejszenie miejsca zajmowanego przez wygrodzenie bezpieczeństwa.

Duża oszczędność czasu, maksymalna skuteczność

System modułowy FastGuard pozwala zaoszczędzić do 70% czasu montażu, zapewniając, nawet w wersji FastGuard 20, minimalną odporność na uderzenia o sile 115 J, co stanowi standardową wartość wymaganą przez przepisy międzynarodowe.

Prostota i stabilność

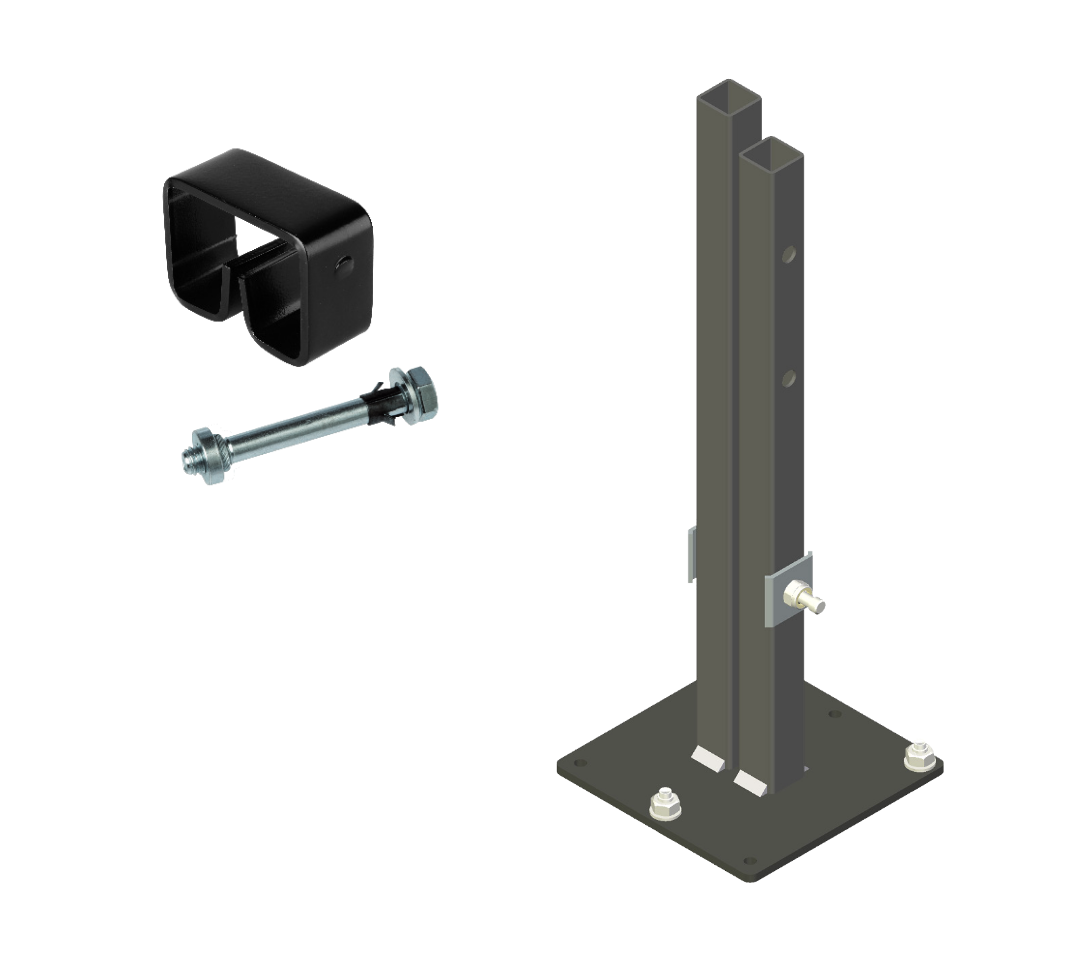

Stopy liniowe łączą panele modułowe na dole. Aby zapewnić stabilność ogrodzenia, jego górna część jest połączona elastycznymi klamrami lub więzionymi śrubami przelotowymi.

Protezioni Perimetrali Satech - Base a forcella FastGuard

Stopa liniowa

Protezioni Perimetrali Satech - Connessioni Superiori FastGuard

Połączenia górne

Montaż w 3 prostych krokach

Panele FastGuard są podparte i mocowane za pomocą stóp oraz utrzymywane w linii za pomocą górnych klamer. Montaż jest niezwykle prosty:

  1. 1
    Oprzyj stopy na podłożu
  2. 2
    Wsuń panel od góry
  3. 3
    Dokręć łączniki więzione

Praktyczny, nawet przy 1 monterze

Dzięki elementom szybkiego mocowania, instalacja systemu wygrodzeń bezpieczeństwa FastGuard może być łatwo zrealizowana nawet przez jednego instalatora.

Protezioni Perimetrali Satech - Praticità di montaggio della Recinzione FastGuard

FastGuard jest dostępne również w wersji z ramą 20 mm (FastGuard 20)

FastGuard
RAMA
mm
20

Satech Standardowe Systemy

Porównaj FastGuard z innymi systemami modułowymi

Seria BASIC
Seria BASIC Wszechstronność
Seria STRONG
Seria STRONG Solidność
FastGuard
FastGuard Szybkość
AdaptaGuard
AdaptaGuard Elastyczność
BlueGuard
BlueGuard Hygienic Design
Osłona maszyny -
Wysokości standardowe (mm)
1640, 2220, 2620 1640, 2220, 2620, 3140 1640, 2220, 2620 1640, 2220, 2630 2220
Rozmiar ramy (mm) 20 20 / 30 (HEAVY) 20 / 30 Bez ramy Bez ramy
Przekrój słupka (mm) 40 60 - 50 60
System montażowy Nakrętki i śruby lub Opatentowany zacisk szybkomocujący Opatentowany zacisk szybkomocujący lub Nakrętki i śruby Połączenie górne +
Specjalne płyty bazowe
Techno-polimerowe zapięcia Spożywcze Techno-polimerowe zapięcia
Przedział cenowy €€ €€€ € / €€ €€€ €€€€
Szybkość montażu
Siatka (mm) 20 x 100 x 3 20 x 100 x 3 20 x 100 x 3 32 x 68 x 4 32 x 68 x 4
Testowana odporność
na uderzenia (maks.)
1608 J Po złożeniu za pomocą
nakrętek i śrub
1608 J Po złożeniu za pomocą
nakrętek i śrub
115 J* / 390 J *Wartość standardowa wymagana
przez przepisy EN ISO
1608 J 500 J
Min. odległość
od zagrożenia (mm)
120
(EN ISO 13857)
120
(EN ISO 13857)
120
(EN ISO 13857)
200
(EN ISO 13857)
200
(EN ISO 13857)
Opcje paneli bez siatki
(FullSteel, Poliwęglanowy, mieszany)
- -

FastGuard - Filmik produktowy

Dowiedz się, jak złożyć nasze ohcrona maszyn FastGuard w tym filmie.

FastGuard- Instrukcje montażowe

Pobierz

Produkty i dodatki dla Ochrona maszyn

FastGuard można uzupełnić szeroką gamą wysokiej jakości drzwi, paneli, zamków i akcesoriów.

  • Protezioni Perimetrali Satech - Protezione Macchine

Drzwi standardowe

Nasze serie drzwi zaprojektowano dla przejść i przejazdów osób, wózków paletowych, wózków widłowych czy suwnic.

Odkryj drzwi
  • Protezioni Perimetrali Satech - Pannelli Modulari

Panele modułowe

Oprócz paneli siatkowych, systemy z ramą można zestawiać z panelami z różnych materiałów w zależności od potrzeb.

Odkryj panele
  • Satech Protezioni Perimetrali - Offriamo una gamma di chiusure adatte a tutti i Livelli di Prestazione richiesti nei sistemi di sicurezza.

Zamki

Oferujemy szereg zamków odpowiednich dla wszystkich poziomów wymaganych w systemach bezpieczeństwa.

Odkryj zamki
  • Protezioni Perimetrali Satech - Accessori e Staffe per completare la vostra sicurezza perimetrale macchine

Akcesoria i wsporniki

Elementy montażowe i uchwyty umożliwiające pełne dostosowanie urządzeń bezpieczeństwa do System wygrodzeń.

Odkryj akcesoria
