Ochrona obwodowa ze stali nierdzewnej

BlueGuard hygienic fencing

Bezpieczeństwo i higiena

Wygrodzenia bezpieczeństwa ze stali nierdzewnej

BlueGuard to ochrona obwodowa ze stali nierdzewnej AISI 304 łącza bezpieczeństwo i elastyczność z wysokimi standardami higieny przeznaczone do użytku w sektorach rolno-spożywczym, chemicznym i farmaceutycznym. Ma całkowicie otwartą strukturę, która umożliwia wysoki stopień higieny.

  • Satech Protezioni Perimetrali - Porta scorrevole a Guida Superiore BlueGuard

Higienicznyi bezpieczny

BlueGuard to system wygrodzeń bezpieczeństwa zaprojektowany tak, aby zachowywał trwałość przez długi czas, był odporny na przypadkowe uderzenia, agresywne środowisko i częste mycie pod wysokim ciśnieniem.

Elastyczny i widoczność

Otwarte słupki o przekroju w kształcie litery „U” i przekładki dystansowe ułatwiają mycie i inspekcję. BlueGuard można dostosować bezpośrednio na miejscu instalacji, co pozwala zaoszczędzić cenny czas.

Zgodność i bezpieczeństwo

Wygrodzenia bezpieczeństwa ze stali nierdzewnej BlueGuard zostały zaprojektowane i zbudowane zgodnie z normą EN ISO 14120 i spełniają wymagania bezpieczeństwa określone w analizie ryzyka.

Ochrona obwodowa ze stali BlueGuard

Główne cechy produktu

484
996
1476
1988 mm
WYSOKOŚĆ OD PODŁOŻA 140 mm
WYSOKOŚĆ OGRODZENIA 2220 mm
Ochrona obwodowa ze stali BlueGuard Panele modułowe ze stali nierdzewnej

Panele

SIATKA DRUCIANA (mm)
32 x 68 x 4
WIELKOŚĆ OCZEK (mm)
28 x 64
STANDARDOWE SZEROKOŚCI (mm)
48499614761988
Cztery szerokości, idealne do każdego układu
Satech Protezioni Perimetrali - Larghezze pannello dei Ripari Industriali in acciaio Inox BlueGuard

4 standardowe szerokości modułowe panelu BlueGuard zostały zaprojektowane tak, aby umożliwić wygrodzenie każdego rodzaju układu. Panele bezramowe można łatwo dostosować na miejscu instalacji, uzyskując wymiary pośrednie w odstępach co 32 mm.

WYSOKOŚCI (mm)
2080

Słupki

przekroju
mm
60

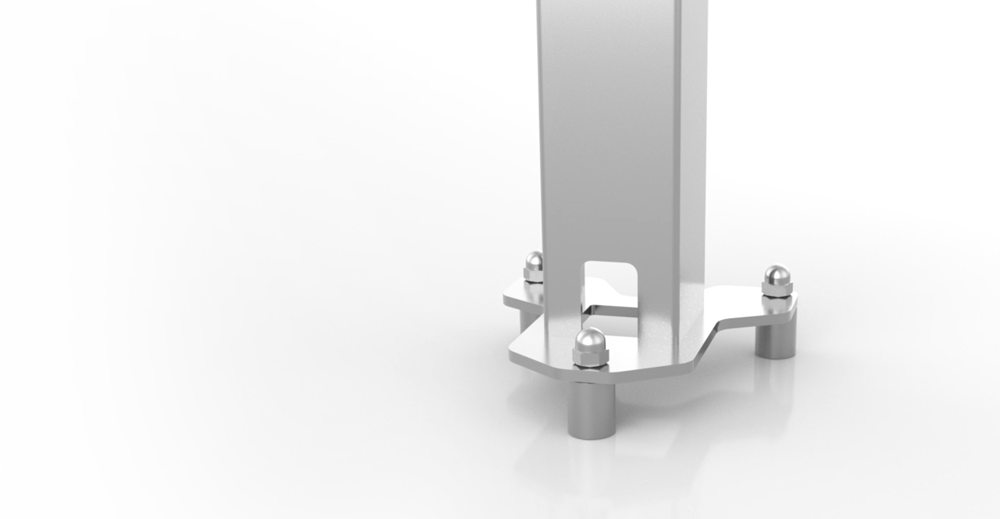

STOPA
z 4 punktami kotwienia, z przekładkami dystansowymi
WYSOKOŚCI (mm)
2240

Materiały

SŁUPKI, PANELE
wysokiej jakości, pasywna stal nierdzewna AISI 304
TECHNOPOLIMER
DOMAMID® 6G30FC do kontaktu z żywnością

Panele modułowe ze stali nierdzewnej

Wszechstronne, wytrzymałe i elastyczne

Panele modułowe ze stali nierdzewnej
  • Elastyczne
    Elastyczne
    Gotowe na każdą ewentualność

    W przypadku nieprzewidzianych sytuacji siatka bezramowa umożliwia szybką adaptację panelu bezpośrednio na miejscu instalacji, przy użyciu prostych narzędzi i bez konieczności przemalowywania.

  • Łatwe w obsłudze
    Łatwe w obsłudze
    Lekkie i wytrzymałe

    Wytrzymała, ale lekka konstrukcja paneli Satech bez ramy umożliwia łatwą obsługęprzez jedną osobę.

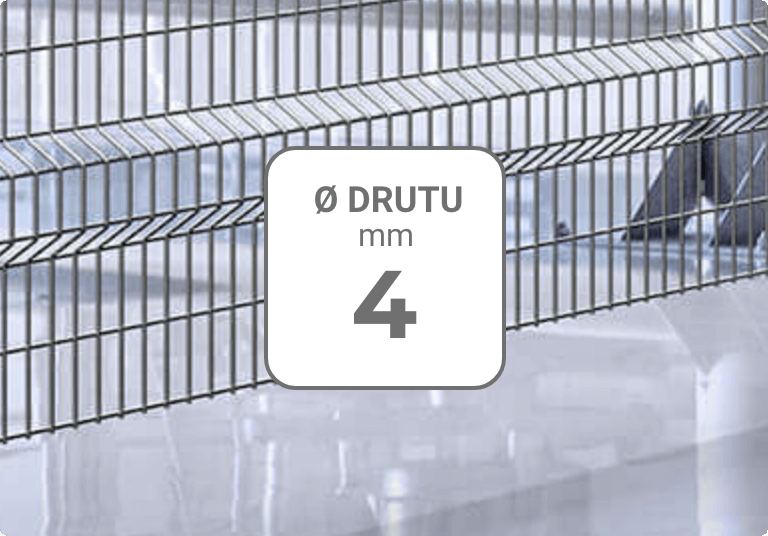

  • Bezpieczne i trwałe
    Bezpieczne i trwałe
    Drut o średnicy 4 mm i żebrowania

    Zgrzewana elektrycznie stalowa siatka druciana ze stali nierdzewnej o wysokiej sprężystości, grubości 4 mm z żebrowaniem wzmacniającym sprawia, że panel jest wytrzymały i umożliwia dynamiczne pochłanianie wszelkich uderzeń.

  • Widoczność

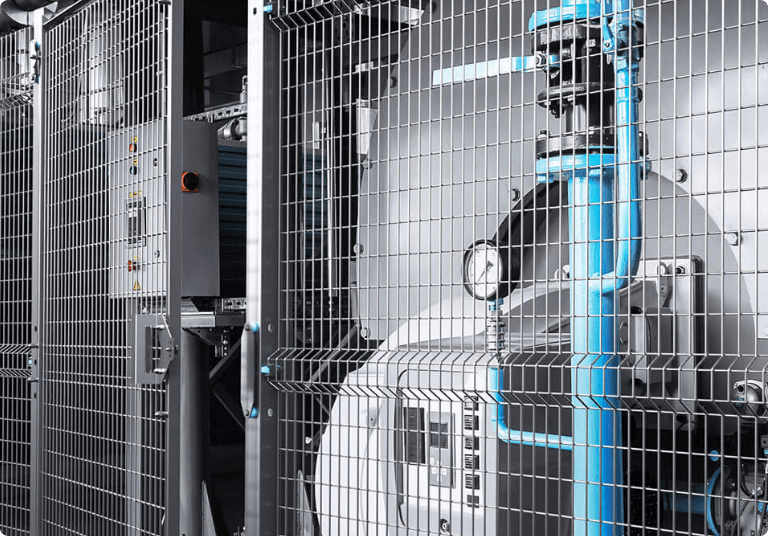

    Widoczność
    EN ISO 14120-5.9

    Pionowe oczka siatki poprawiają widoczność maszyn.

  • Redukcja hałasu
    Redukcja hałasu
    EN ISO 14120-5.1.5

    Zgrzewy każdym przecięciu drutów zapobiegają ryzyku rezonacji.

  • Mniejsze odległości, oszczędność miejsca
    Mniejsze odległości, oszczędność miejsca
    EN ISO 13857

    Otwór siatki o wymiarach 28x64 mm pozwala na montaż ogrodzenia w odległości od 200 mm od strefy niebezpiecznej (EN ISO 13857), co pozwala na zmniejszenie miejsca zajmowanego przez wygrodzenie.

Higieniczna konstrukcja

w 4 zdaniach

Protezioni Perimetrali Satech - BlueGuard Hygienic Design_1
1

Zmniejszone powierzchnie kontaktowe

Zminimalizowany kontakt metalu z metalem.
Protezioni Perimetrali Satech - BlueGuard Hygienic Design_2
2

Otwarta konstrukcja i nachylone powierzchnie

Pozwalają na pełną kontrolę warunków sanitarnych i zapobiegają gromadzeniu się resztek.
Protezioni Perimetrali Satech - BlueGuard Hygienic Design_3
3

Przekładki dystansowe

Aby uniknąć gromadzenia się płynów i ułatwić czyszczenie otoczenia.
Protezioni Perimetrali Satech - BlueGuard Hygienic Design_4
4

Spawanie TIG

Maksymalna redukcja nierówności, aby zapewnić całkowite uszczelnienie każdego połączenia.

Maksymalne bezpieczeństwo -Materiały do kontaktu z żywnością

Aby uniknąć wszelkich możliwych zanieczyszczeń, wszystkie komponenty BlueGuard są wykonane z wysokiej jakości stali nierdzewnej AISI 304, pasywowanej w celu wyeliminowania możliwości korozji. Mocowania również są dostarczane z wkładkami z DOMAMID® 6G30FC, dopuszczonego do kontaktu z żywnością.

Protezioni Perimetrali Satech - Riparo Industriale in Inox BlueGuard_Materiali per alimenti

Przetestowany pod kątem mycia pod wysokim ciśnieniem

BlueGuard to system wygrodzeń bezpieczeństwa zaprojektowany tak, aby zachowywał trwałość przez długi czas, był odporny na przypadkowe uderzenia, agresywne środowisko i częste mycie pod wysokim ciśnieniem.

Nasze Wygrodzenia bezpieczeństwa ze stali nierdzewnej Satech BlueGuard jest testowane na uderzenia do 500 J

Przetestowany w ponad 2000 cyklach mycia z użyciem detergentów

BlueGuard są poddawane surowym testom odporności przez 2000 cykli mycia (6 lat użytkowania) z użyciem głównych detergentów ECOLAB®: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3

Bezpieczny i trwały

Bezramowy panel z drutu ze stali AISI 304 o grubości 4 mm jest usztywniony przez wzmacniające żebra, aby dynamicznie pochłaniać wszelkie uderzenia. Połączenie ze słupkami o przekroju w kształcie litery „U” odbywa się za pomocą wytrzymałych szybkich łączników więzionych, zgodnie z Dyrektywą maszynową 2006/42/WE

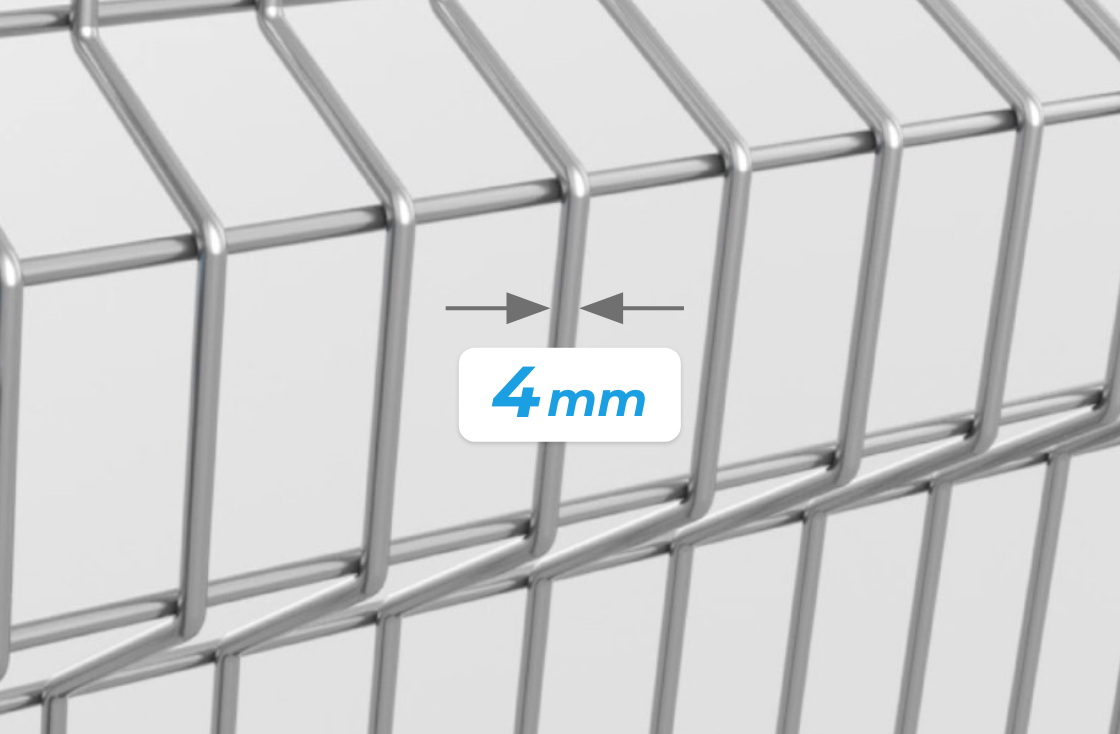

Protezioni Perimetrali Satech - Filo BlueGuard 4 mm in in acciaio Inox AISI 304

Drut 4 mm i żebra wzmacniające

Protezioni Perimetrali Satech - Fissaggi imperdibili BlueGuard

Wytrzymałych szybkich łączników więzionych

Prosty i ergonomiczny

Montaż BluezGuard jest prosty: jeden typ słupka do montażu liniowego, kątowego i do montażu drzwi skraca czas przygotowania. Szerokie żebra ułatwiają posługiwanie się śrubokrętem.

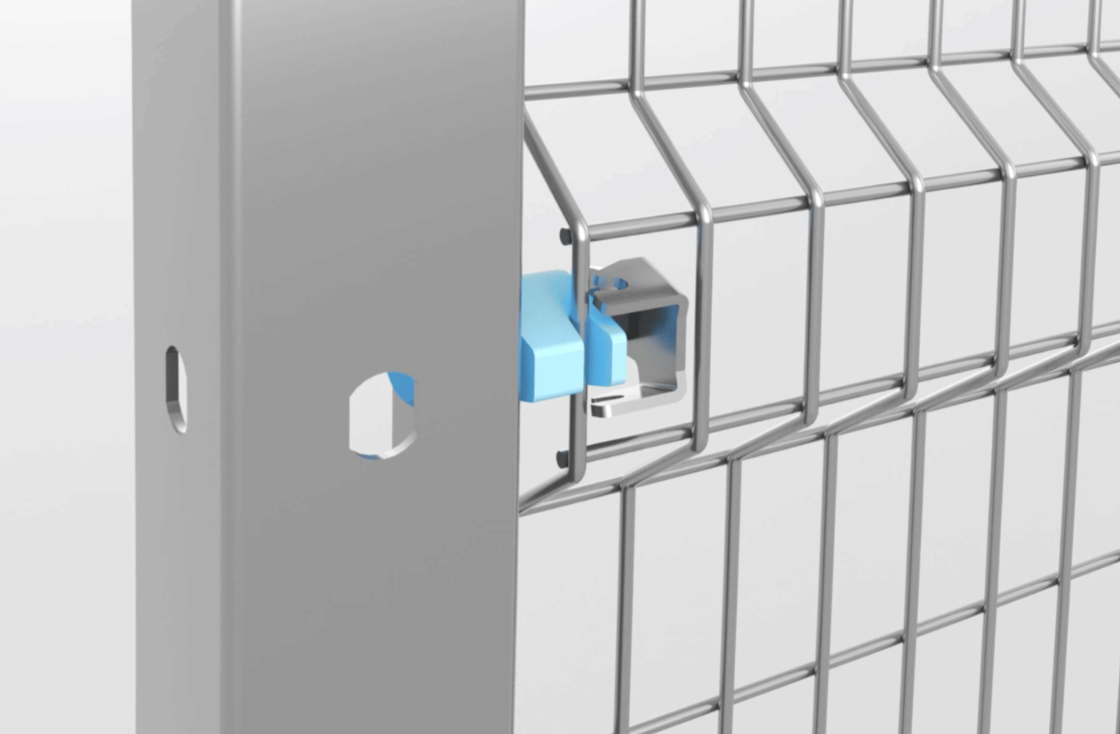

Protezioni Perimetrali Satech - Fissaggi BlueGuard in tecnopolimero per alimenti
Protezioni Perimetrali Satech - Fissaggi BlueGuard in tecnopolimero per alimenti

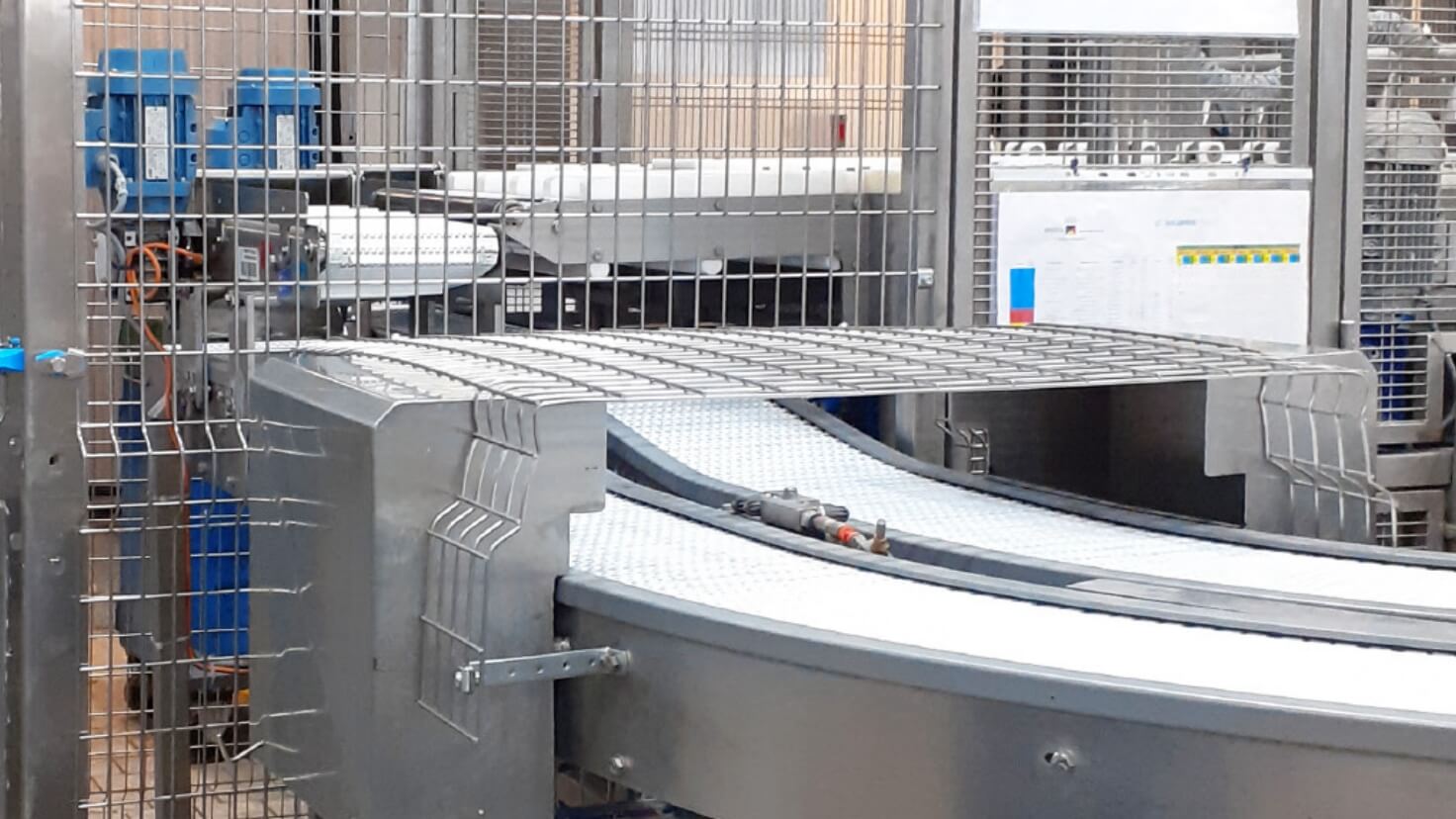

Możliwość dostosowania bezpośrednio na miejscu instalacji

Brak ramy pozwala na szybkie dostosowanie rozmiaru panelu bezpośrednio na miejscu instalacji.

Protezioni Perimetrali Satech - Il pannello BlueGuard adattabile direttamente in cantiere

Opracowany we współpracy z EHEDG

BlueGuard narodził się we współpracy z EHEDG (European Hygienic Engineering and Design Group) i spełnia wysokie standardy higieny wymagane przez przepisy dla sektora rolno-spożywczego, chemicznego i farmaceutycznego (EN 1672-2 i EN ISO 14159).

Protezioni Perimetrali Satech -EHEDG (European Hygienic Engineering & Design Group) BlueGuard

Satech Standardowe Systemy

Porównaj BlueGuard z innymi systemami modułowymi

Seria BASIC
Seria BASIC Wszechstronność
Seria STRONG
Seria STRONG Solidność
FastGuard
FastGuard Szybkość
AdaptaGuard
AdaptaGuard Elastyczność
BlueGuard
BlueGuard Hygienic Design
Osłona maszyny -
Wysokości standardowe (mm)
1640, 2220, 2620 1640, 2220, 2620, 3140 1640, 2220, 2620 1640, 2220, 2630 2220
Rozmiar ramy (mm) 20 20 / 30 (HEAVY) 20 / 30 Bez ramy Bez ramy
Przekrój słupka (mm) 40 60 - 50 60
System montażowy Nakrętki i śruby lub Opatentowany zacisk szybkomocujący Opatentowany zacisk szybkomocujący lub Nakrętki i śruby Połączenie górne +
Specjalne płyty bazowe
Techno-polimerowe zapięcia Spożywcze Techno-polimerowe zapięcia
Przedział cenowy €€ €€€ € / €€ €€€ €€€€
Szybkość montażu
Siatka (mm) 20 x 100 x 3 20 x 100 x 3 20 x 100 x 3 32 x 68 x 4 32 x 68 x 4
Testowana odporność
na uderzenia (maks.)
1608 J Po złożeniu za pomocą
nakrętek i śrub
1608 J Po złożeniu za pomocą
nakrętek i śrub
115 J* / 390 J *Wartość standardowa wymagana
przez przepisy EN ISO
1608 J 500 J
Min. odległość
od zagrożenia (mm)
120
(EN ISO 13857)
120
(EN ISO 13857)
120
(EN ISO 13857)
200
(EN ISO 13857)
200
(EN ISO 13857)
Opcje paneli bez siatki
(FullSteel, Poliwęglanowy, mieszany)
- -

BlueGuard - Filmik produktowy

Dowiedz się, jak złożyć nasze systemy Ochrona obwodowa ze stali nierdzewnej BlueGuard w tym filmie.

BlueGuard - Instrukcje montażowe

Pobierz

Drzwi i akcesoria BlueGuard

Dostęp do wygradzanego obszaru zapewniany jest przez drzwi uchylne i przesuwne ze stali nierdzewnej, jedno- i dwuskrzydłowe. Zarówno drzwi, jak i akcesoria dedykowane do Ochrona obwodowa BlueGuard są zaprojektowane i zbudowane zgodnie z zasadami higienicznej konstrukcji.

Drzwi uchylne

Przejście dla ludzi

Minimalny czas realizacji: dni roboczych
Protezioni Perimetrali Satech - Disegno porta a battente BlueGuard

Drzwi na zawiasach przeznaczone do dostępu dla ludzi, wyposażone w obramowany panel z siatki płaskiej ze spawanego drutu 4 i 6 mm, górną belkę 20 x 30 mm i zamek magnetyczny.

Dostępne wersje
Drzwi jednoskrzydłowe
Drzwi dwuskrzydłowe*
Dostępne SŁUPEK
SŁUPEK
mm
60
ŚWIATŁO OTWARCIA
800 i 1000 mm
1600* i 2000* mm
IDEALNE DO
Osoby
Osoby i towary

Drzwi przesuwne

Górna prowadnica

Minimalny czas realizacji: dni roboczych
Satech Protezioni Perimetrali - Porta Scorrevole Guida Superiore BlueGuard

Drzwi przesuwne z otwartą górną prowadnicą, wyposażone w panel obramowanym panelem z siatki płaskiej ze spawanego drutu 4 i 6 mm, górną belkę 20 x 30 mm i zamek magnetyczny.

Dostępne wersje
Pojedyncze
Dostępne słupek
słupek
mm
60
Światło otwarcia
1300 i 2000 mm
Idealne do
Osoby
Osoby i towary
Podpory%20%60%7B%60greater-large%60%7D%60%60%7B%60%2Fgreater-large%60%7D%60|h3|

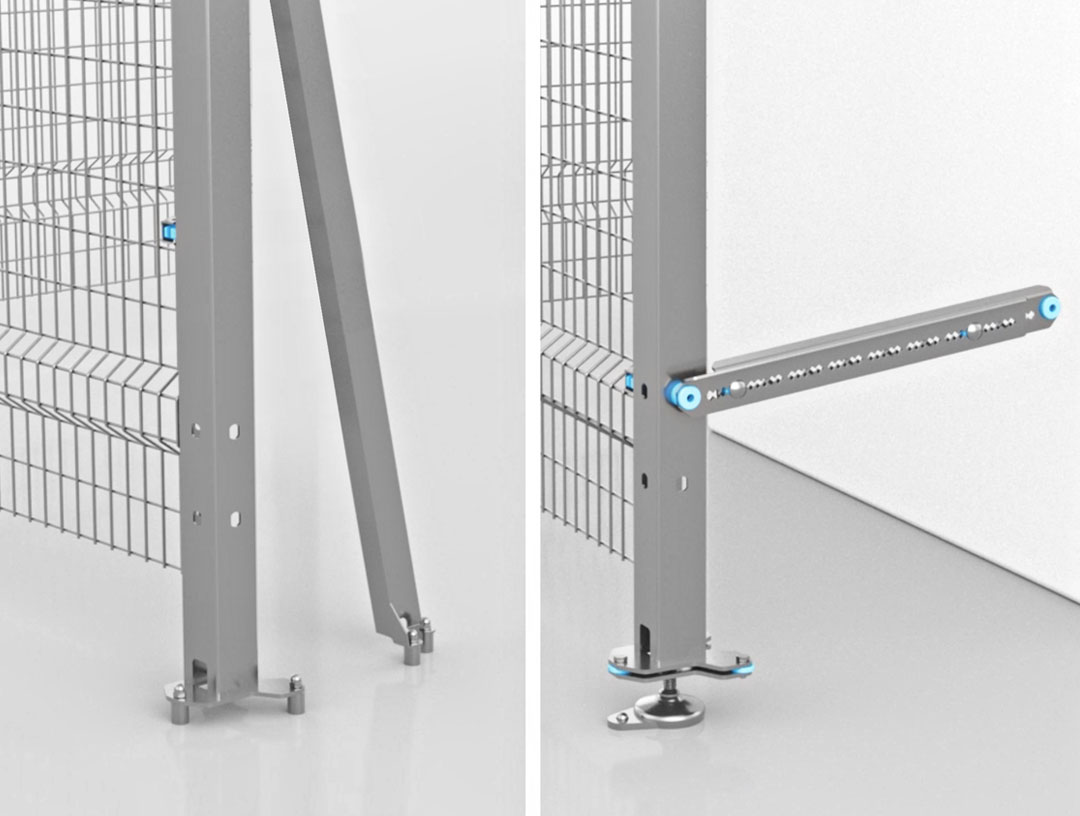

Podpory

Podpory usztywniają słupki przenoszące poziome obciążenia dynamiczne lub znajdujące się w szczególnie niekorzystnym położeniu układu.

Wsporniki do `{`greater-large`}`Safety Switch`{`/greater-large`}`|h3|

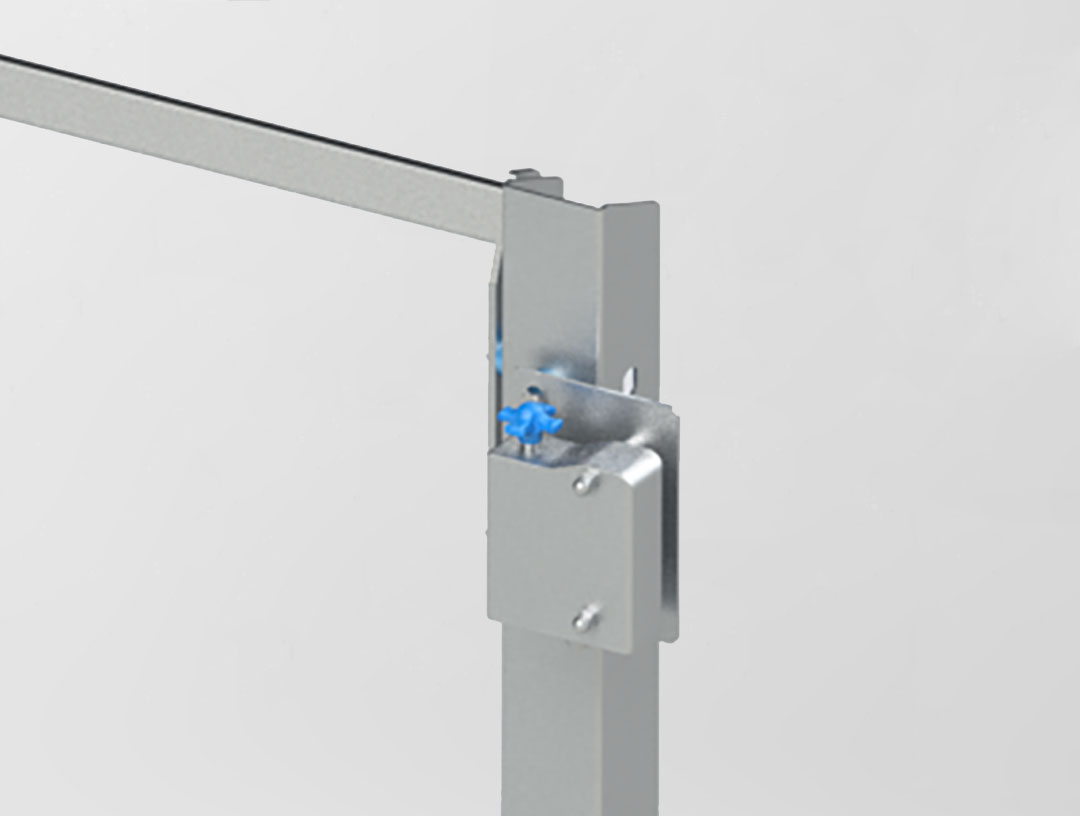

Wsporniki do Safety Switch

Wsporniki ze stali nierdzewnej do montażu wyłączników bezpieczeństwa. Modele kompatybilne z produktami głównych marek i realizowane na miarę, zgodnie z projektem.

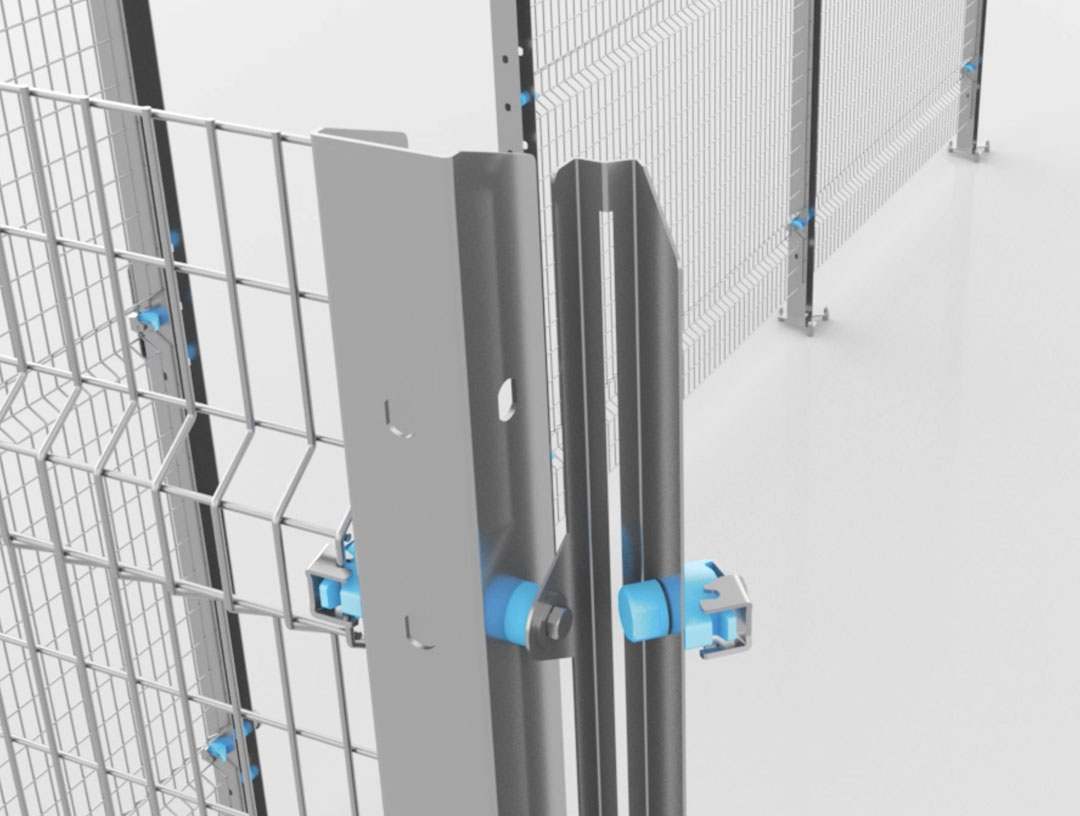

Połączenia pod `{`greater-large`}`różnym kątem`{`/greater-large`}`|h3|

Połączenia pod różnym kątem

Uniwersalne słupki BlueGuard umożliwiają zarówno liniowy montaż paneli (180°), jak i kątowy (90°). Zestaw do połączeń pod kątem to praktyczne akcesorium, które umożliwia łączenie paneli pod kątem od 20° do 70°.
