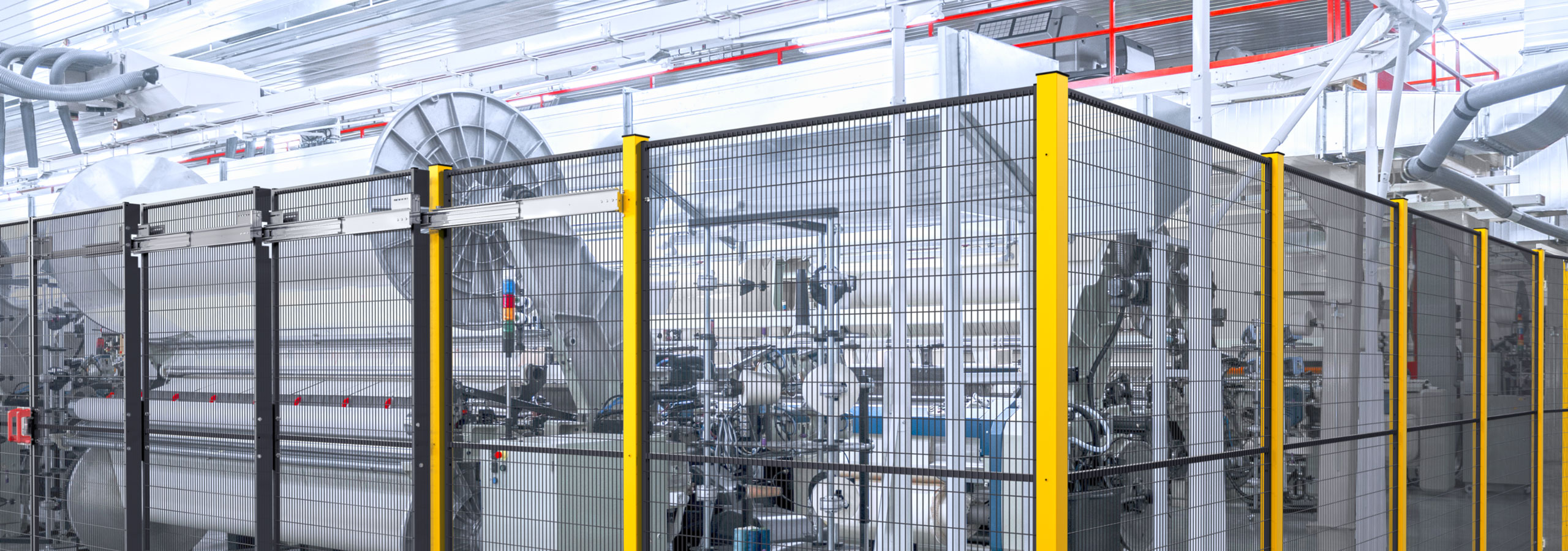

System wygrodzeń dla maszyn

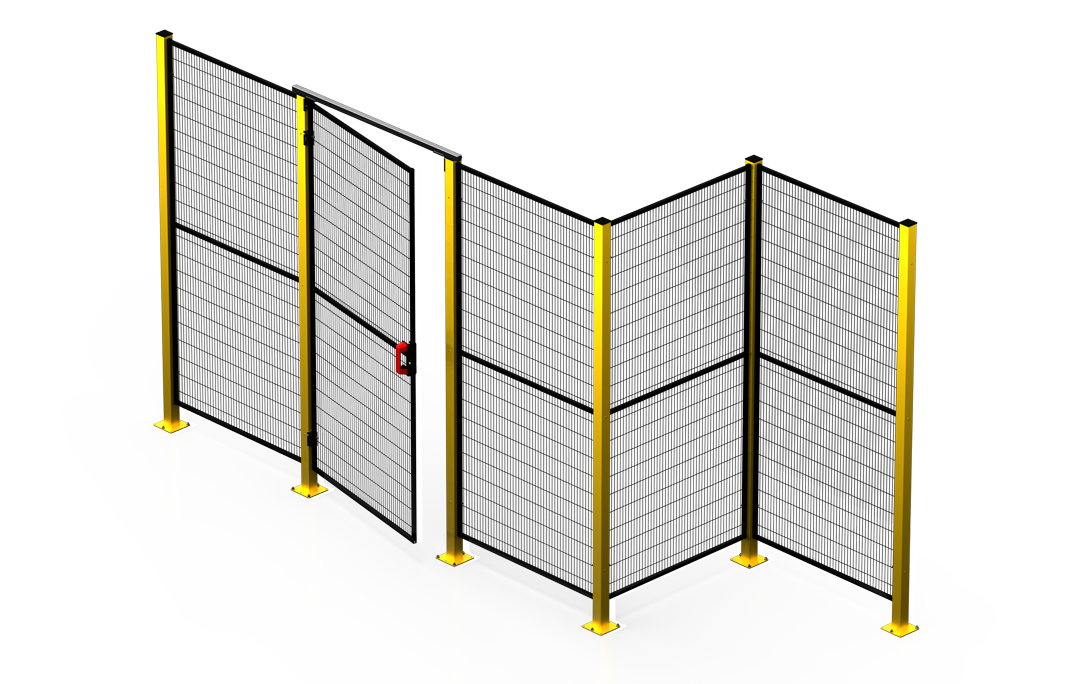

Systemy wygrodzeń dla maszyn to fizyczne systemy ochronne, które otaczają maszyny, roboty lub zautomatyzowane cele produkcyjne, tworząc ciągłą barierę między strefami niebezpiecznymi a operatorami. Normą referencyjną dla ich konstrukcji jest EN ISO 14120. ImpactGuard to rozwiązanie Satech przeznaczone dla środowisk, w których wygrodzenia muszą wytrzymywać wysokie uderzenia: testowane do 2200 J ze słupkami 40 mm i 60 mm z ramą 20x20, oraz do 2600 J ze słupkami 60 mm i ramą 30x30, zgodnie z EN ISO 14120, Załącznik C.

ImpactGuard został zaprojektowany dla środowisk o wysokim ryzyku uderzeń: odlewni i tłoczni, zrobotyzowanych stanowisk spawalniczych lub ciężkiego montażu, stref z robotami przemysłowymi dużej mocy oraz ogólnie środowisk, w których wygrodzenia narażone są na powtarzające się uderzenia lub znaczne siły dynamiczne. Konstrukcja ze słupkami mocowanymi śrubami więzionymi zachowuje integralność strukturalną nawet w warunkach intensywnej eksploatacji, na przykład w przemyśle stalowym.

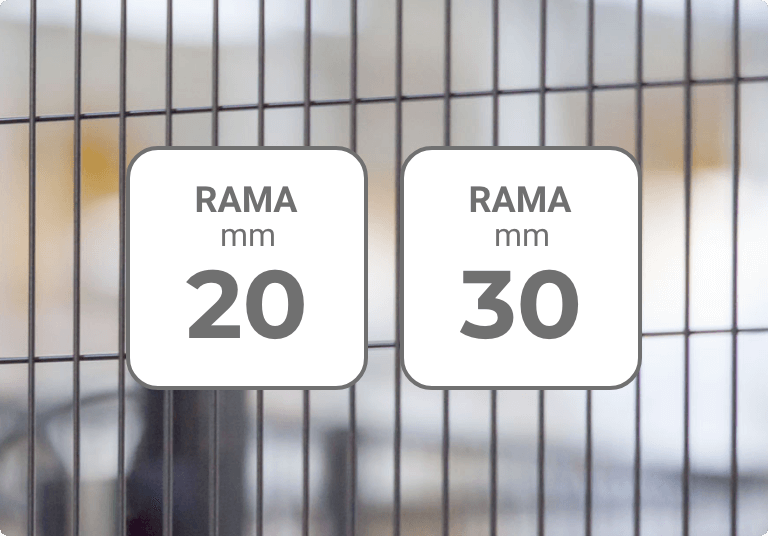

Słupki 40 mm pozwalają na wysokości do 2620 mm przy odporności do 2200 J: standardowe rozwiązanie dla większości zastosowań o wysokim ryzyku uderzeń. Słupki 60 mm pozwalają na wysokości do 3180 mm przy odporności do 2200 J (rama 20x20) lub 2600 J (rama 30x30), wskazane dla instalacji krytycznych lub środowisk, w których konieczne jest również zapobieganie wyrzucaniu przedmiotów ku górze. Dla wysokości poniżej 2620 mm i ryzyka nieekstremalnego, słupki 40 mm stanowią bardziej ekonomiczne rozwiązanie bez utraty bezpieczeństwa.

Osłona stała nie może pozostać na swoim miejscu po usunięciu elementów mocujących. Śruby i nakrętki muszą pozostać zamocowane do panelu lub słupka, aby zapobiec ich wpadnięciu w mechanizmy. System śrub więzionych ImpactGuard został zaprojektowany, aby spełnić ten wymóg normy EN ISO 14120, punkt 5.3.9, utrzymując wszystkie elementy mocujące zamocowane do konstrukcji nawet podczas demontażu w celach konserwacyjnych.

Bezpieczeństwo obwodowe w zrobotyzowanych celach produkcyjnych oznacza zespół fizycznych barier izolujących obszar roboczy robota, uniemożliwiających przypadkowy dostęp podczas cykli automatycznych, zgodnie z normą EN ISO 10218-2 (wymagania bezpieczeństwa dla systemów robotów przemysłowych). ImpactGuard jest przeznaczony do środowisk o wysokim ryzyku uderzeń, w tym cel zrobotyzowanych. Ocena odpowiedniego rozwiązania dla konkretnego zastosowania wymaga w każdym przypadku Analizy Ryzyka zgodnej z EN ISO 10218-2.

ImpactGuard testowany jest do 2200 J (słupki 40 mm i 60 mm, oba z ramą 20x20) oraz 2600 J (słupki 60 mm z ramą 30x30) zgodnie z EN ISO 14120, Załącznik C. Dwie siły uderzeń są istotne przy wyborze systemu: z zewnątrz (minimum normatywne 115 J, odpowiadające osobie o masie około 90 kg upadającej na wygrodzenie) oraz od wewnątrz (materiał wyrzucany podczas procesu). Określenie właściwej wartości dla konkretnego zastosowania wymaga Analizy Ryzyka zgodnie z EN ISO 12100.

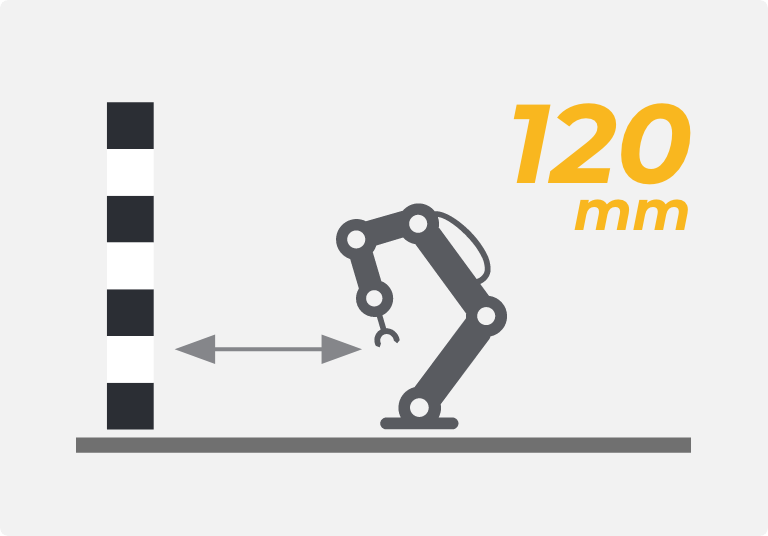

Dzięki konstrukcji paneli siatkowych z ramą, ImpactGuard można instalować w minimalnej odległości 120 mm od strefy zagrożenia. Odległość tę umożliwia oczko siatki o wymiarach 17 x 97 mm, zwymiarowane tak, aby uniemożliwić sięgnięcie do stref niebezpiecznych przez panel, zgodnie z EN ISO 13857, punkt 4.2.4.1. Sama wielkość oczka siatki nie wystarcza jednak do określenia prawidłowej pozycji wygrodzenia: norma EN ISO 13857 wymaga uwzględnienia również wysokości punktu niebezpiecznego. Do precyzyjnego określenia wysokości wygrodzenia i odległości bezpieczeństwa niezbędna jest Analiza Ryzyka przeprowadzona zgodnie z EN ISO 12100.

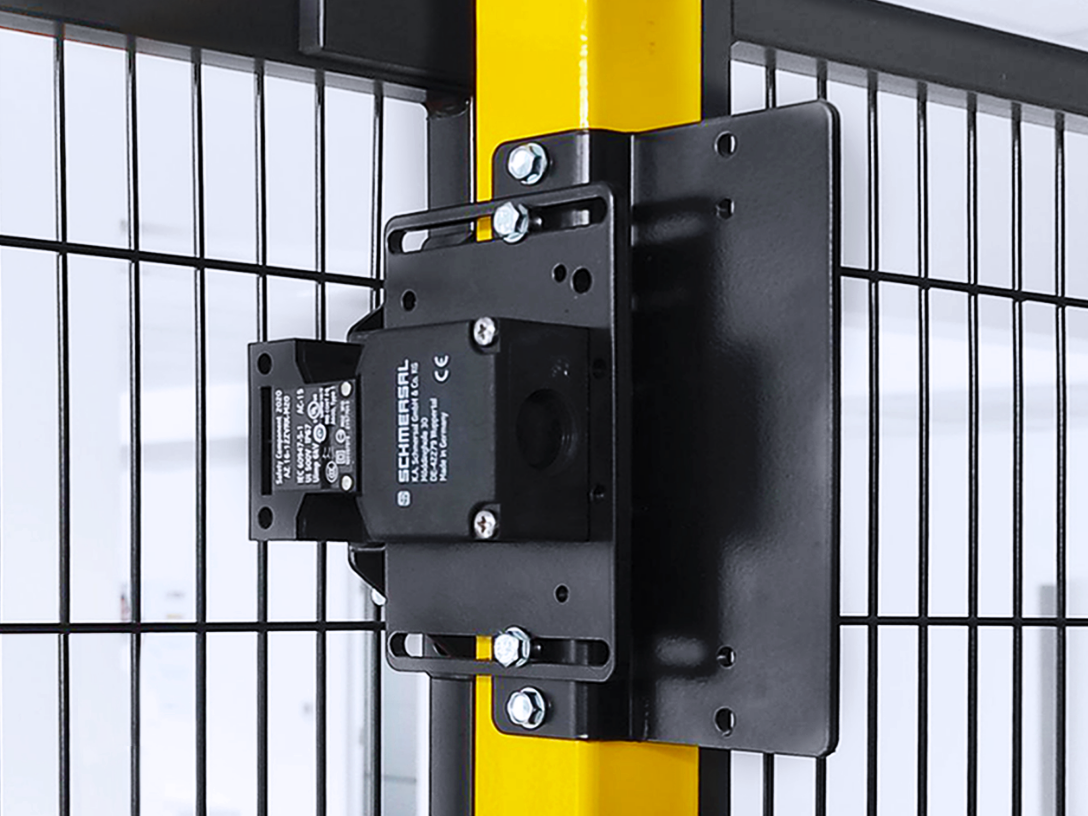

Satech zaleca okresowe kontrole co trzy miesiące, ze szczególną uwagą w przypadku instalacji narażonych na częste wibracje lub uderzenia. Kontrola obejmuje dokręcenie mocowań śrubami więzionymi oraz sprawdzenie integralności paneli siatkowych po ewentualnych uderzeniach. W instalacjach z zintegrowanymi wyłącznikami bezpieczeństwa lub urządzeniami blokującymi, program konserwacji musi obejmować sprawdzenie prawidłowego działania urządzeń zgodnie z EN ISO 14119 oraz instrukcją producenta. Uszkodzone elementy należy niezwłocznie wymienić, aby zachować deklarowaną odporność na uderzenia 2200 J. Okresowa konserwacja jest wymogiem przewidzianym przez Dyrektywę Maszynową 2006/42/WE oraz przez nowe Rozporządzenie Maszynowe (UE) 2023/1230.

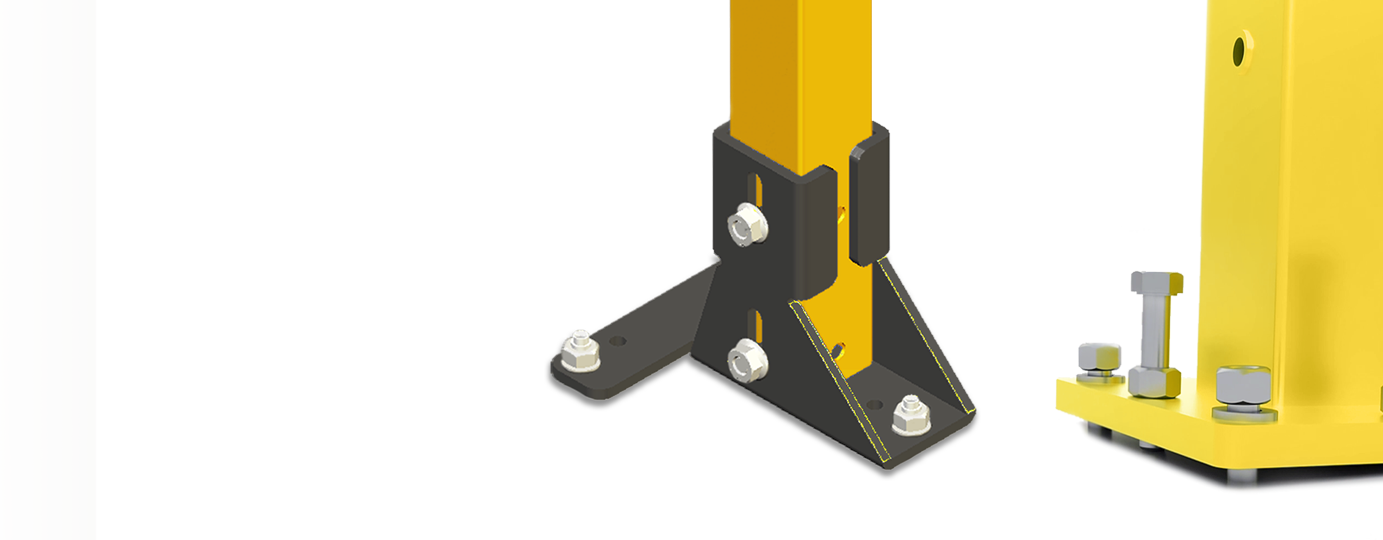

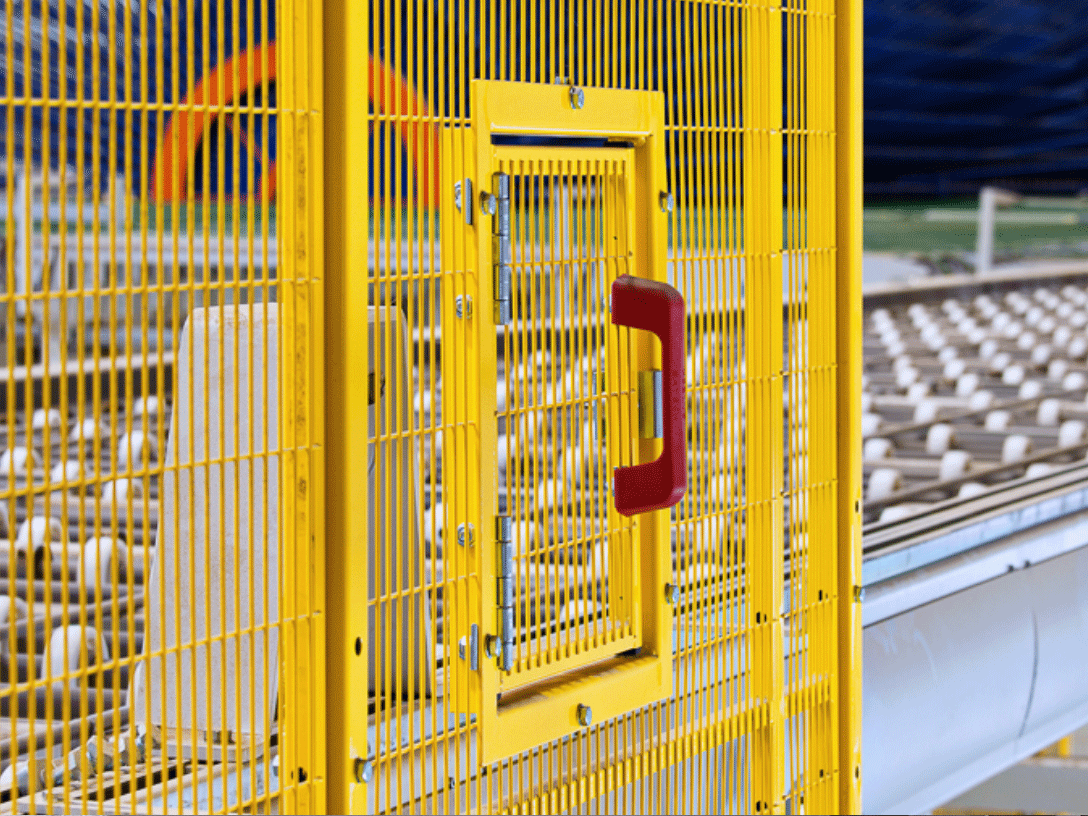

Wygrodzenia ImpactGuard można instalować na szczególnych rodzajach podłoża za pomocą płyty przeciwstopowej, dostępnej w dwóch wersjach: ocynkowanej dla krat o grubości do 30 mm oraz stalowej do przyspawania na powierzchniach metalowych, gdzie wiercenie nie jest możliwe lub wskazane. Obie wersje są kompatybilne ze słupkami 40 mm i 60 mm systemu. Więcej informacji znajdą Państwo na naszej stronie akcesoriów i wsporników.
