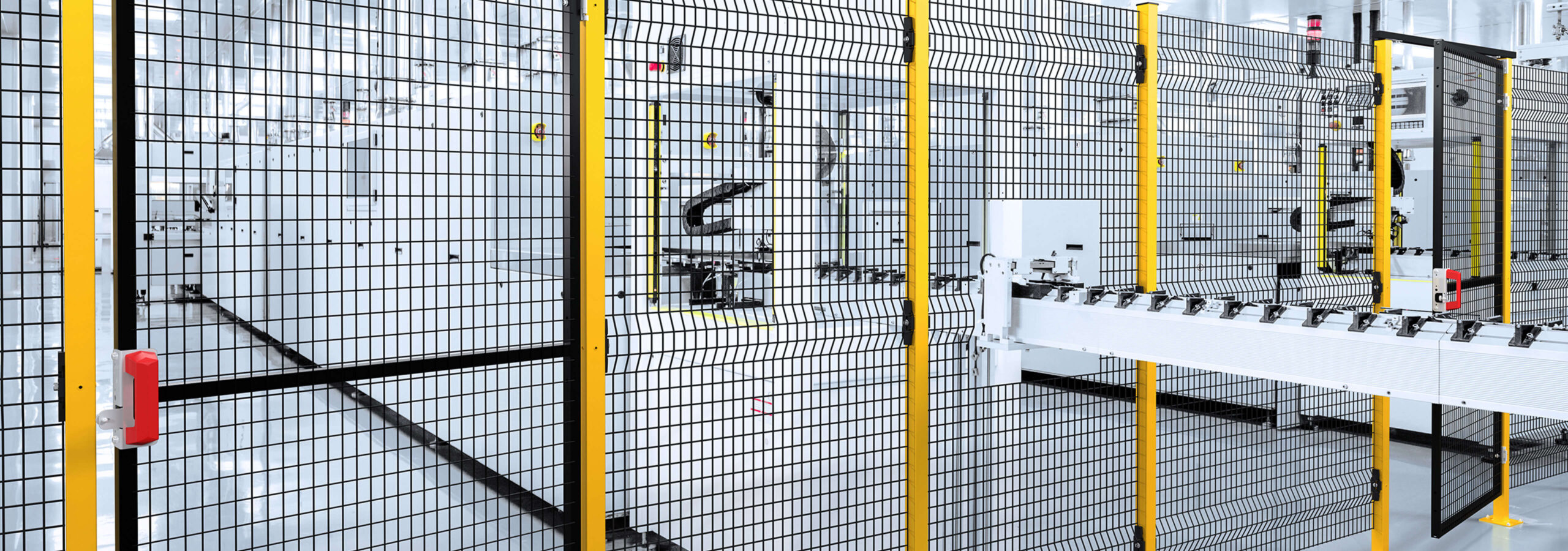

System ogrodzeń bezpieczeństwa bez ramy

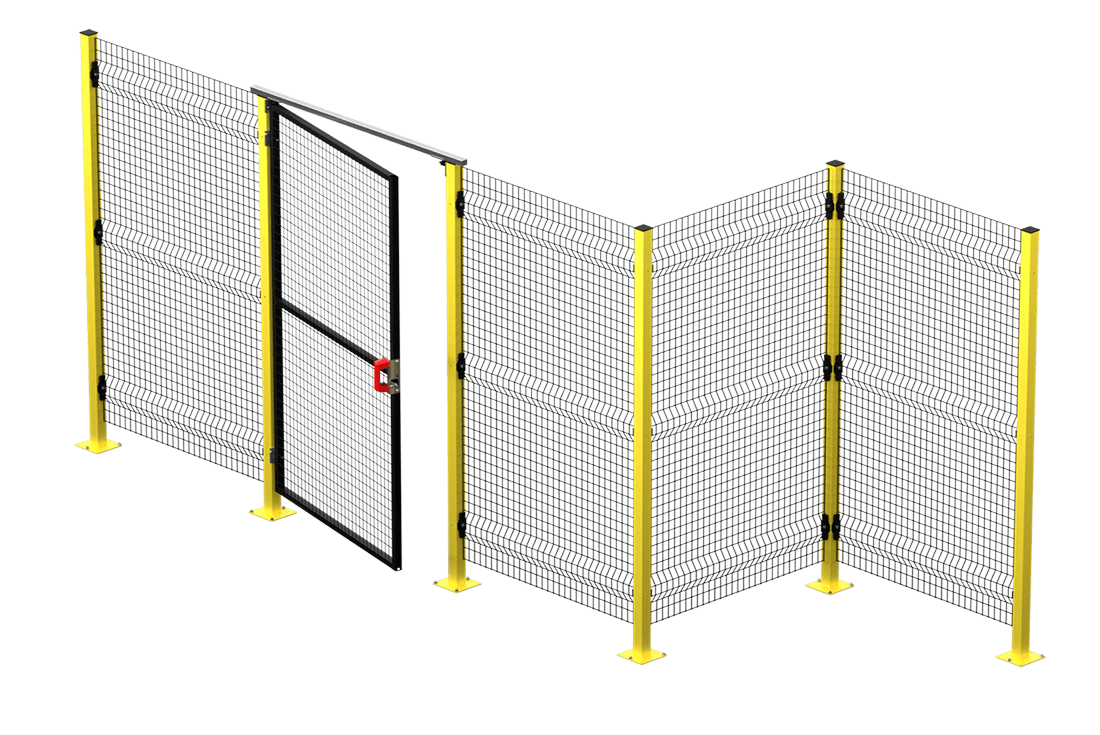

Osłony stałe to zabezpieczenia fizyczne wyznaczające strefy niebezpieczne w maszynach przemysłowych, uniemożliwiające operatorom dostęp podczas pracy urządzenia. Określa się je jako „stałe”, ponieważ ich demontaż wymaga użycia narzędzia, zgodnie z normą EN ISO 14120. AdaptaGuard to system ogrodzeń bezpieczeństwa bez ramy (typu frameless) marki Satech: panele można docinać bezpośrednio na miejscu montażu.

Rozróżnienie to ustanawia norma EN ISO 14120 i zależy od częstotliwości dostępu do chronionej strefy. Osłona stała jest właściwa, gdy dostęp jest sporadyczny i nie występuje regularnie podczas normalnej pracy: w takim przypadku do jej demontażu wymagane jest narzędzie. Osłona ruchoma jest konieczna, gdy operatorzy muszą regularnie uzyskiwać dostęp do strefy: drzwi muszą otwierać się bez narzędzi, ale przy zastosowaniu systemu, który zatrzyma maszynę przed umożliwieniem dostępu. Wybór powinien wynikać z Analizy Ryzyka zgodnej z Dyrektywą Maszynową 2006/42/WE.

Cechą definiującą jest to, że osłona stała nie może pozostać na swoim miejscu bez usunięcia elementów mocujących: śruby, wkręty i nakrętki muszą pozostać zamocowane do osłony lub maszyny, aby zapobiec ich wpadnięciu w mechanizmy lub zagubieniu. AdaptaGuard spełnia ten wymóg dzięki systemowi mocowania z technopolimeru o wysokiej wytrzymałości, zgodnie z EN ISO 14120, punkt 5.3.9.

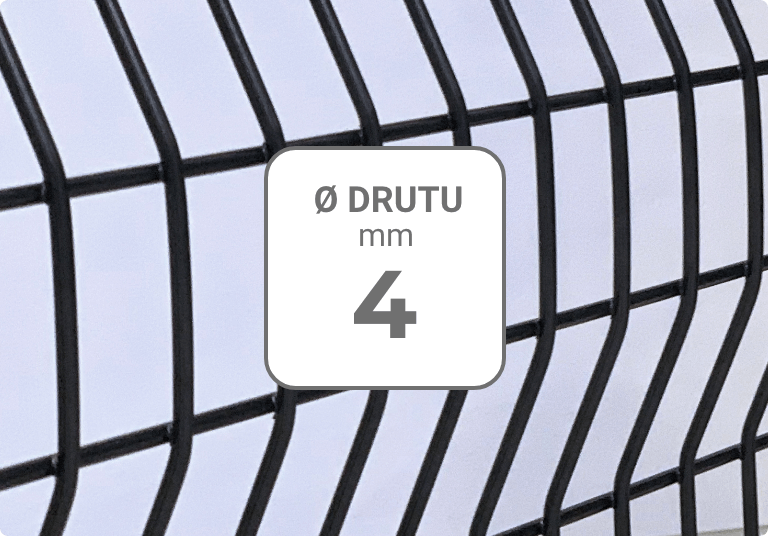

Panele AdaptaGuard testowane są do 1600 J zgodnie z EN ISO 14120: wartość odpowiednia dla większości środowisk produkcyjnych z ryzykiem uderzeń wynikającym z obsługi mechanicznej. Dla środowisk o wyższych siłach uderzeń warto rozważyć inne systemy z gamy Satech, takie jak ImpactGuard. Wybór najodpowiedniejszego systemu powinien wynikać z Analizy Ryzyka.

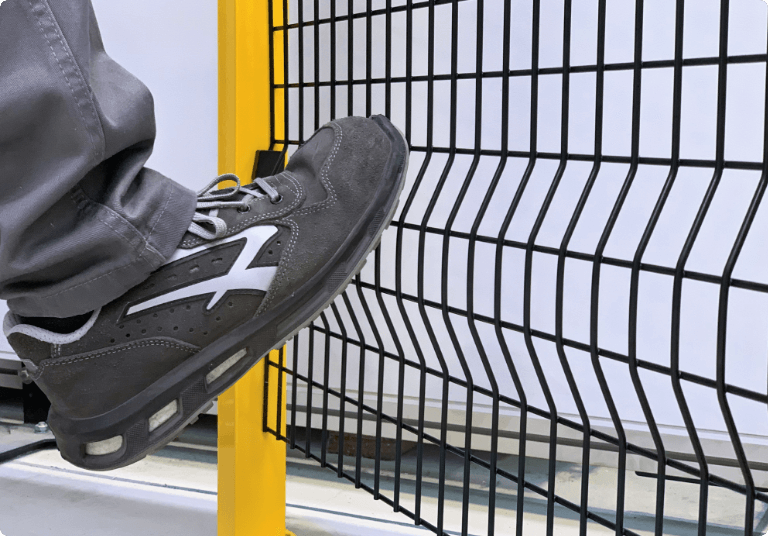

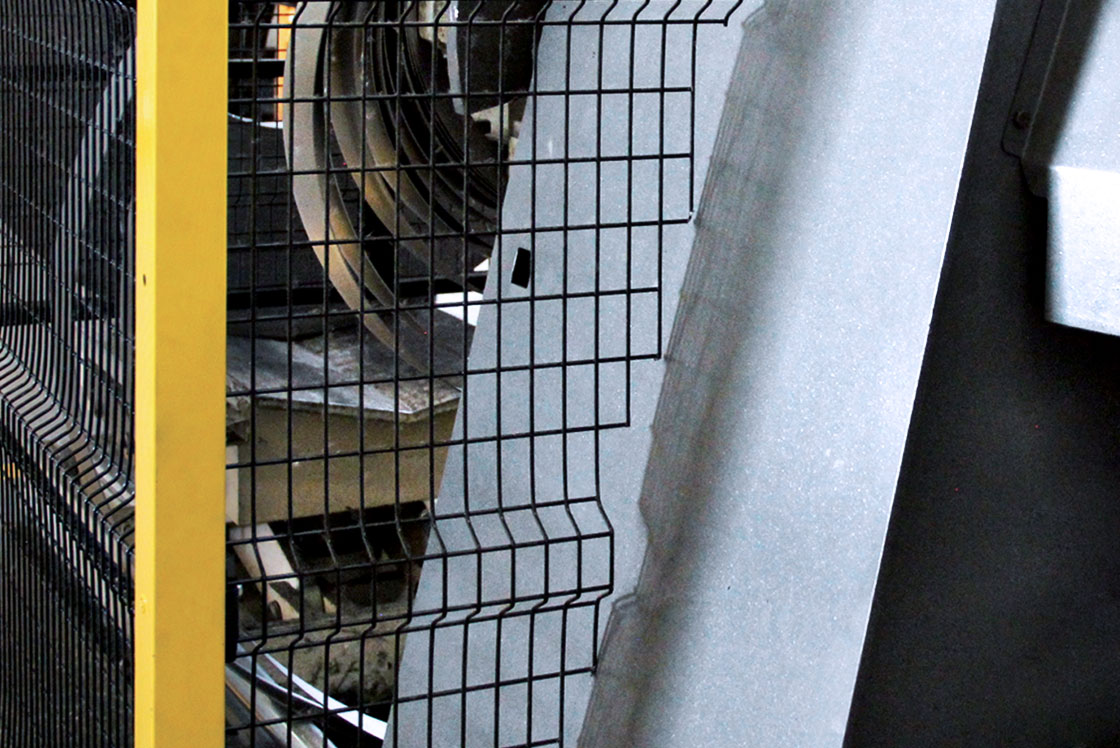

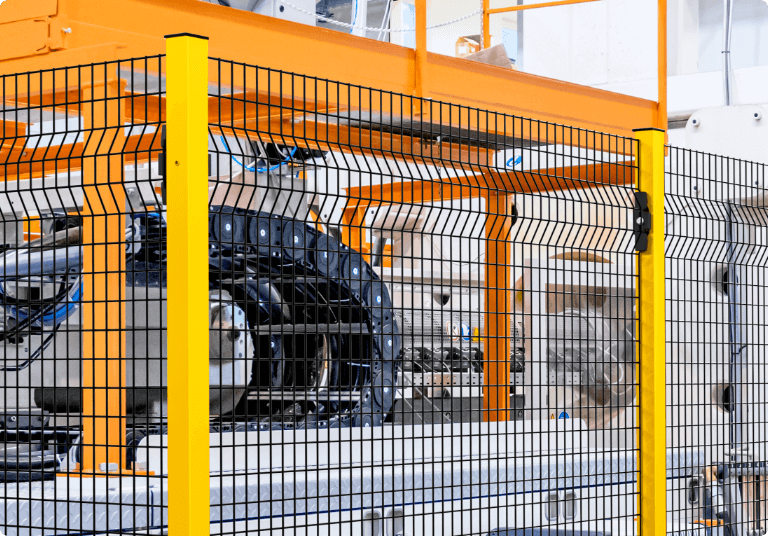

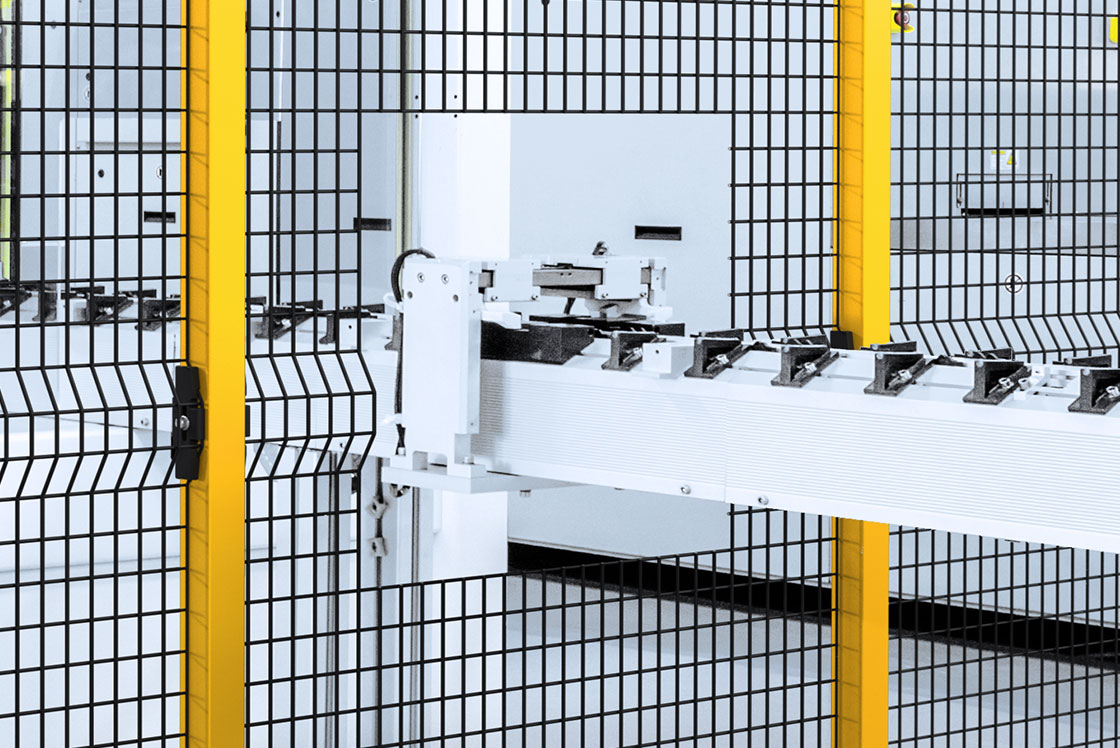

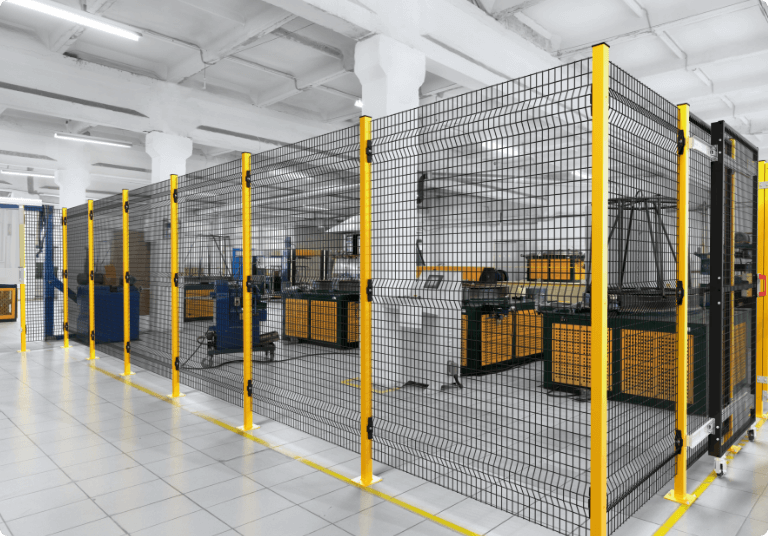

Siatka panelu AdaptaGuard można docinać bezpośrednio na miejscu montażu, bez potrzeby specjalistycznych narzędzi. Pozwala to dostosować panel do niestandardowych konfiguracji układu, stałych przeszkód, takich jak rury czy słupy, oraz kątów innych niż 90°. Podstawa słupka umożliwia również pochylenie systemu, aby dostosować go do nierównego podłoża.

Minimalna odległość między AdaptaGuard a najbliższym punktem zagrożenia wynosi 200 mm, zgodnie z EN ISO 13857 (punkt 4.2.4.1). Wartość ta odnosi się do standardowej konfiguracji AdaptaGuard z oczkiem siatki 28 x 46 mm. Sama wielkość oczka siatki nie wystarcza jednak do określenia prawidłowego pozycjonowania osłony: norma EN ISO 13857 wymaga uwzględnienia również wysokości punktu niebezpiecznego. Do precyzyjnego określenia wysokości osłony i odległości bezpieczeństwa niezbędna jest Analiza Ryzyka przeprowadzona zgodnie z EN ISO 12100. W przypadku instalacji o innych konfiguracjach lub szczególnych wymaganiach konieczna jest weryfikacja odległości na podstawie tabel EN ISO 13857 lub z pomocą naszego Działu Technicznego.

Tak. AdaptaGuard zaprojektowany jest tak, aby mógł go zamontować jeden operator. Panele bez ramy są lekkie i łatwe w obsłudze, a wsporniki z technopolimeru upraszczają montaż. Słupki Mix&Match o przekroju 50 mm, wywiercone z trzech stron, przystosowane są do montażu drzwi i akcesoriów. Komponenty dostarczane są w oznakowanych zestawach wraz z instrukcjami montażowymi. Są one dostępne również na naszej stronie Instrukcje montażowe.

AdaptaGuard można instalować na szczególnych rodzajach podłoża za pomocą płyty przeciwstopowej, dostępnej w dwóch wersjach: ocynkowanej dla krat o grubości do 30 mm oraz stalowej do przyspawania na powierzchniach metalowych, gdzie wiercenie nie jest możliwe lub wskazane. Obie wersje kompatybilne są ze słupkami 50 mm systemu. Więcej informacji na temat płyty przeciwstopowej znajdą Państwo na naszej stronie Akcesoriów i wsporników Satech.
