W środowisku przemysłowym wzrok jest pierwszym naturalnym narzədziem obronnym operatorów. Odpowiednia widoczność obszarów zautomatyzowanych pozmwala zidentyfikować potencjalnie niebezpieczne sytuacje, zanim przerodzą się one w wypadki.
Widoczność chronionego obszaru wpływa również na:
– Nadzór nad cyklem produkcyjnym
– Identyfikację nieprawidłowości
– Kontrolę operacyjną
Dlatego bezpośrednio wpływa na efektywność produkcji, chroniąc ją przed ryzykiem nieoczekiwanych przestojów.
Z tego względu Modułowe Ogrodzenia Stalowe muszą zapewniać maksymalną ochronę bez ograniczania widoczności chronionego obszaru.
Widocznoścć: Podejście Wielonormowe
Norma EN ISO 12100 określa zasady oceny ryzyka, w tym widoczność jako jeden z czynników do uwzględnienia. Widoczność przez osłony przemysłowe jest regulowana przez zintegrowany system zharmonizowanych norm zgodnie z Dyrektywą Maszynową 2006/42/WE oraz nowym Rozporządzeniem Maszynowym 2023/1230:
EN ISO 14120 – ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych
EN ISO 13857 – odległości bezpieczeństwa dla osłon
EN 614-1 – wskazówki dotyczące użycia kolorów w środowisku przemysłowym
System ten określa, że osłony muszą:
- Umożliwiać odpowiednią obserwację procesu
- Zapewniać wyraźny widok niebezpiecznych obszarów i ruchów
- Ograniczać potrzebę demontażu podczas inspekcji
- Unikać zniekształceń, które mogłyby ukryć zagrożenia
- Zachowywać właściwości wizualne w czasie
EN ISO 14120 definiuje widoczność jako kluczowy element bezpieczeństwa operatora i określa precyzyjne wymagania, jakie muszą spełniać osłony przemysłowe.
Jak Działa Percepcja Wzrokowa?
Wzrok pozwala identyfikować zagrożenia, orientować się w przestrzeni i szybko podejmować decyzje. Jest to system ochrony działający poprzez mechanizmy biologiczne: oko przekształca światło w sygnały nerwowe, które mózg przetwarza na informacje.
Informacje wizualne klasyfikuje się m.in. według orientacji obserwowanych obiektów. Pionowe przeszkody są bardziej zgodne z ułożeniem komórek receptorowych w siatkówce niż poziome.
Obserwacja przez poziome linie siatki powoduje większe zmęczenie wzroku niż przez siatkę pionową.
Kontrast kolorystyczny również wpływa na postrzeganie: obiekty o wyraźnie różnych barwach są łatwiej rozpoznawalne, podczas gdy podobne odcienie utrudniają identyfikację kształtów.

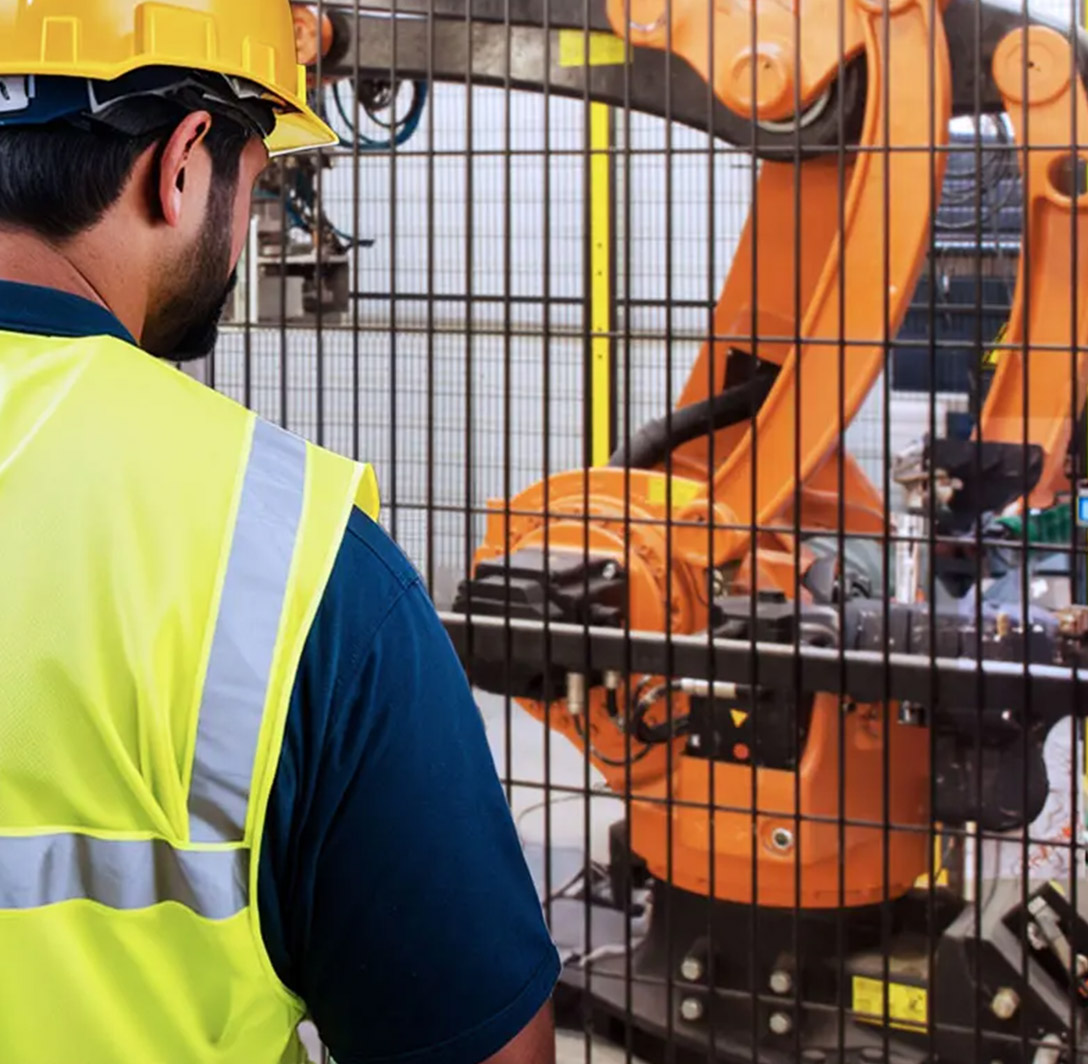

Cechy Siatki Drucianej
Nasze panele siatkowe, zintegrowane z osłonami modułowymi, posiadają pionowe otwory, które znacznie redukują zakłócenia wizualne w porównaniu do wzorów poziomych. Taka konstrukcja zapewnia lepszą widoczność procesów i zmniejsza zmęczenie oczu podczas długich zmian.

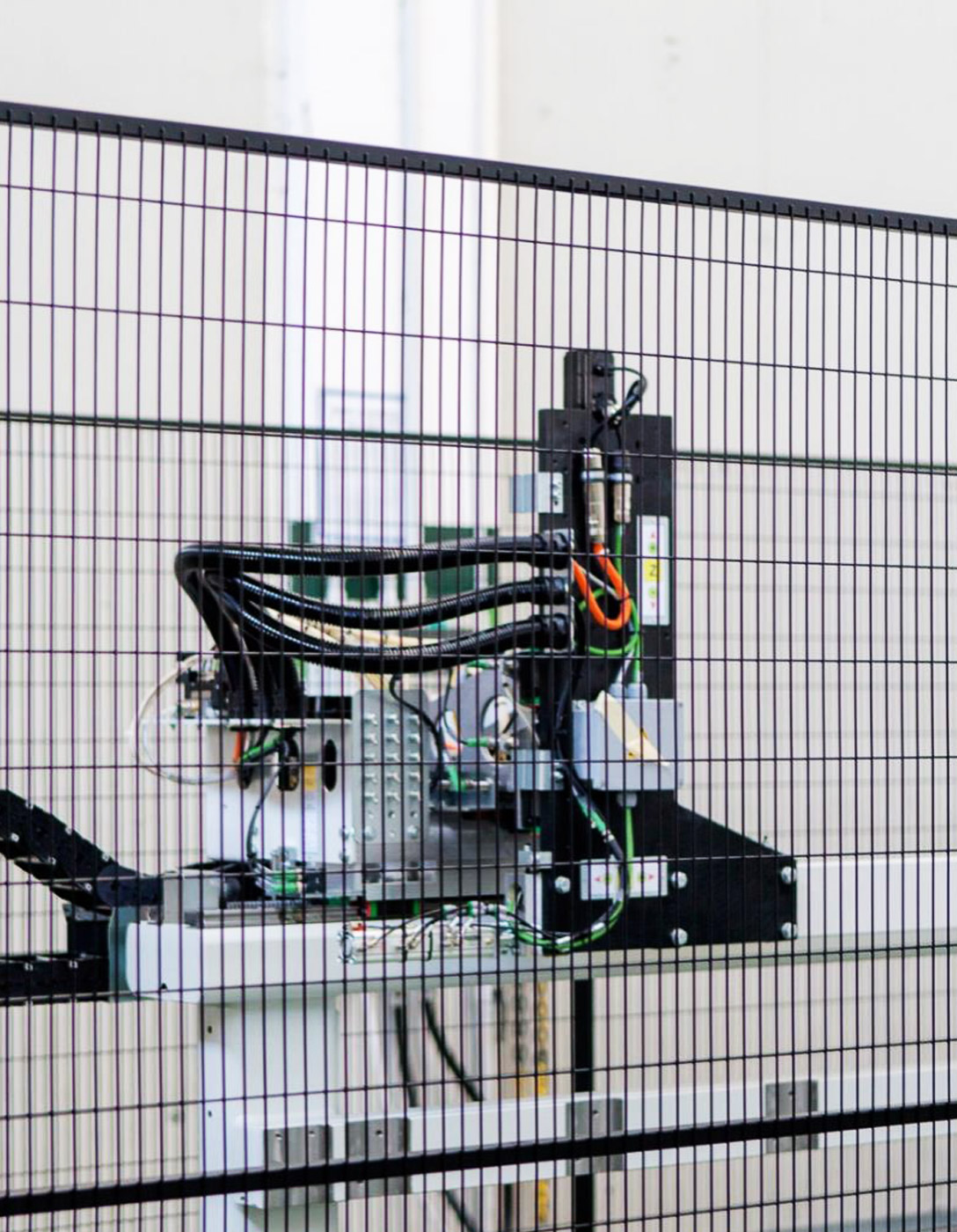

Przykład: W komórce robotycznej chronionej przez nasze Ogrodzenia Perimetralne, pionowa siatka pozwala operatorom monitorować operacje pic & place z wyjątkową przejrzystością.

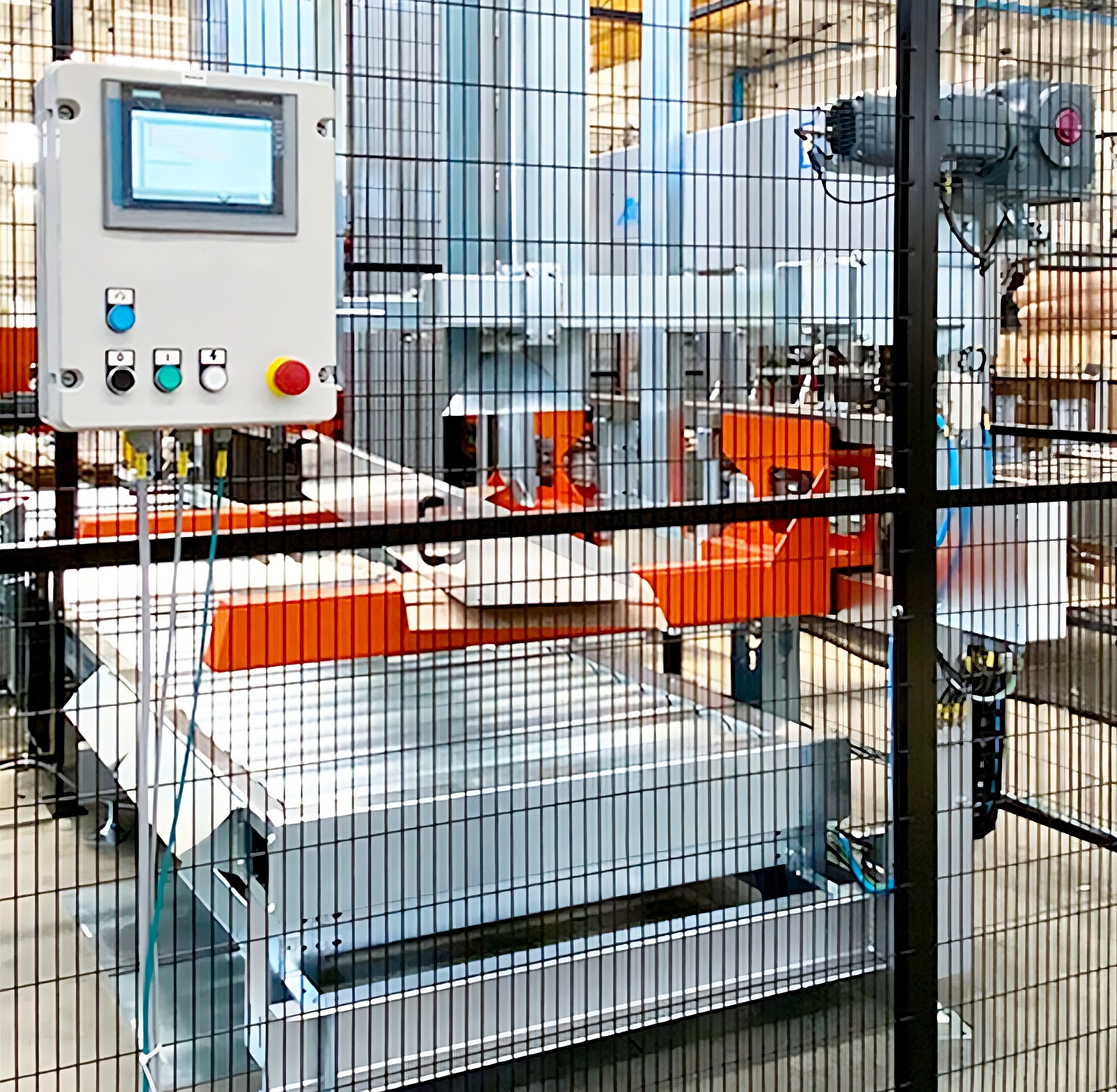

Contrast i Dobór Koloru
Ludzki mózg najlepiej przetwarza informacje wizualne przy silnym kontraście. W środowiskach przemysłowych kontrast kolorystyczny między maszyną a osłoną jest kluczowy dla bezpieczeństwa. Odpowiedni kontrast kolorystyczny pozwala operatorom lepiej śledzić ruchy maszyny i szybko identyfikować nieprawidłowości.
Przykład: W automatycznej linii pakującej, czarne ogrodzenia wokół jasnych taśm transportowych poprawiają widoczność i pozwalają natychmiast wykryć anomalie.
Rozmieszczenie i Oświetlenie
Przy projektowaniu układu produkcyjnego należy uwzględnić rozmieszczenie źródeł światła. Odpowiednie oświetlenie powinno unikać stref cienia, zapobiegać refleksom, które mogłyby ukryć zagrożenia, oraz zachować jednolitą widoczność chronionego obszaru.

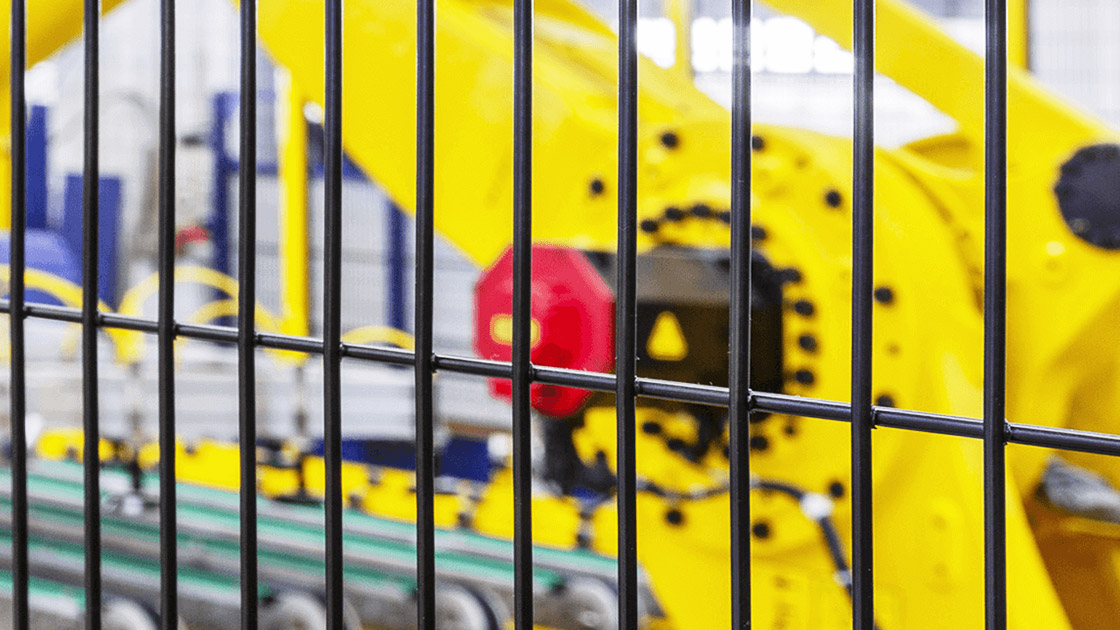

Przykłady Przemysłowe
Orientacja siatki, kontrast kolorów i oświetlenie wpływają na skuteczność obserwacji procesów przez osłony przemysłowe. Poza komórkami robotycznymi i liniami pakującymi, przykłady obejmują:
- Rozlewnie – kontrola napełniania i zamykania butelek
- Systemy pakujące – nadzór nad przepływem produktów
- Obrabiarki – kontrola procesów mechanicznych
- Prasy hydrauliczne – obserwacja położenia form i detali
- Maszyny tekstylne – identyfikacja wad lub przerw materiału
Co Możemy Dla Ciebie Zrobić: Rozwiązania dla Wszelkich Wymagań Widoczności

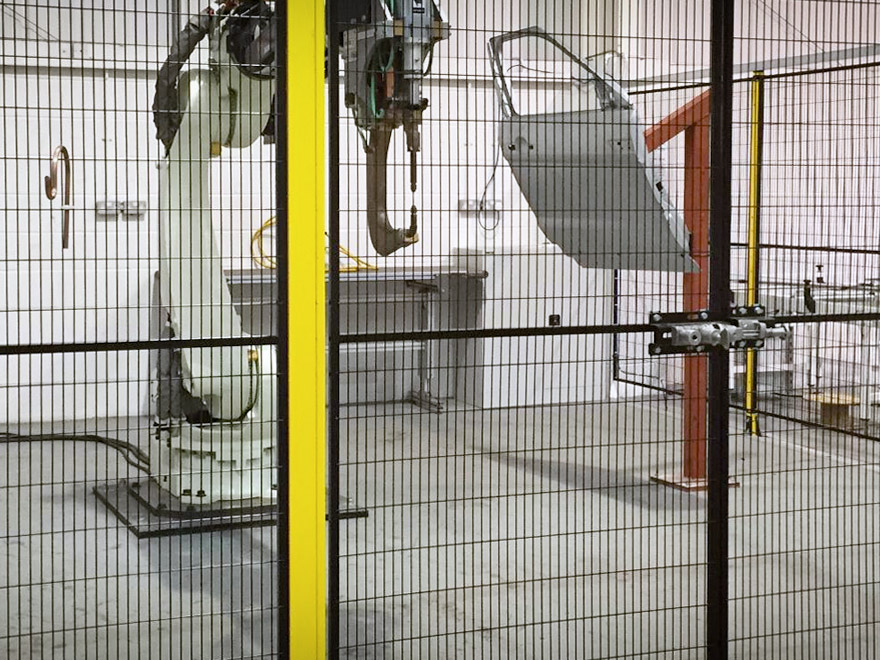

Widocznoścć Osłon Przemysłowych — Czəsto Zadawane Pytania
Co decyduje o odpowiedniej widoczności osłony?
Specyfikacja procesu, potrzeby nadzoru i analiza ryzyka wg EN ISO 12100 określają wymagania dotyczące widoczności osłon przemysłowych.
Jak wybrać odpowiedni typ panelu?
Zależnie od potrzeb obserwacyjnych: pionowa siatka dla ogólnej widoczności, panele z poliwęglanu lub panele mieszane dla pełnej przejrzystości.
Dlaczego widoczność to element bezpieczeństwa?
Pozwala na ciągły nadzór i szybką identyfikację anomalii (np. zakłócenia przepływu, awarie).
Jakie normy regulują widoczność osłon przemysłowych?
EN ISO 14120 - osłony muszą umożliwiać obserwację obszarów niebezpiecznych i procesów produkcyjnych.
Jakie korzyści ergonomiczne dają osłony o wysokiej widoczności?
Osłony wysokiej jakości redukują stres wzrokowy, poprawiają percepcję otoczenia i pozwalają na skuteczną kontrolę podczas długich zmian.
Jaką rolę odgrywa kontrast kolorystyczny?
Pomaga odróżnić ruchy i anomalie, zwiększając bezpieczeństwo operacyjne.
Czy osłony mogą mieć dowolny kolor?
Tak, ale kolor musi zapewniać kontrast z maszyną, być zgodny z EN ISO 14120 i oceniony w analizie ryzyka. Osłona musi tworzyć efektywny kontrast z maszyną w celu wyróżnienia ruchów i potencjalnych zagrożeń, unikając efektów kamuflażu, które mogłyby ukryć niebezpieczne sytuacje.
Moje roboty są żółte i pomarańczowe. Jaki kolor osłon zastosować?
Punkt 5.9 normy EN ISO 14120 zaleca stosowanie „materials ciemniejszych niż obserwowany obszar”. Czarna siatka zapewni najlepszy kontrast dla monitorowania ruchów maszyny.

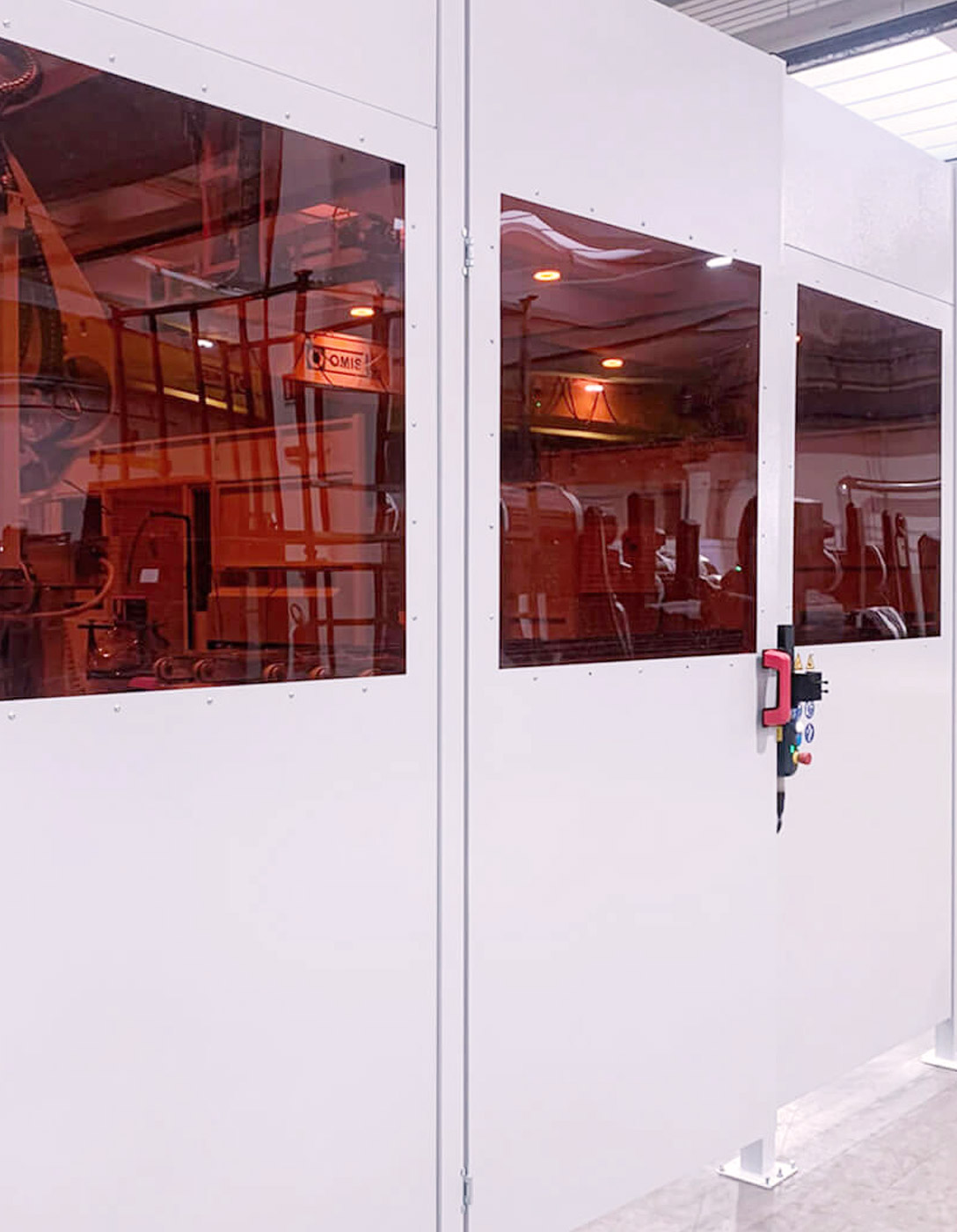

Dla komórek spawalniczych, panele FullSteel z oknami z poliwęglanu zgodne z EN ISO 25980 zapewniają zarówno ochronę, jak i widoczność obszaru produkcyjnego.

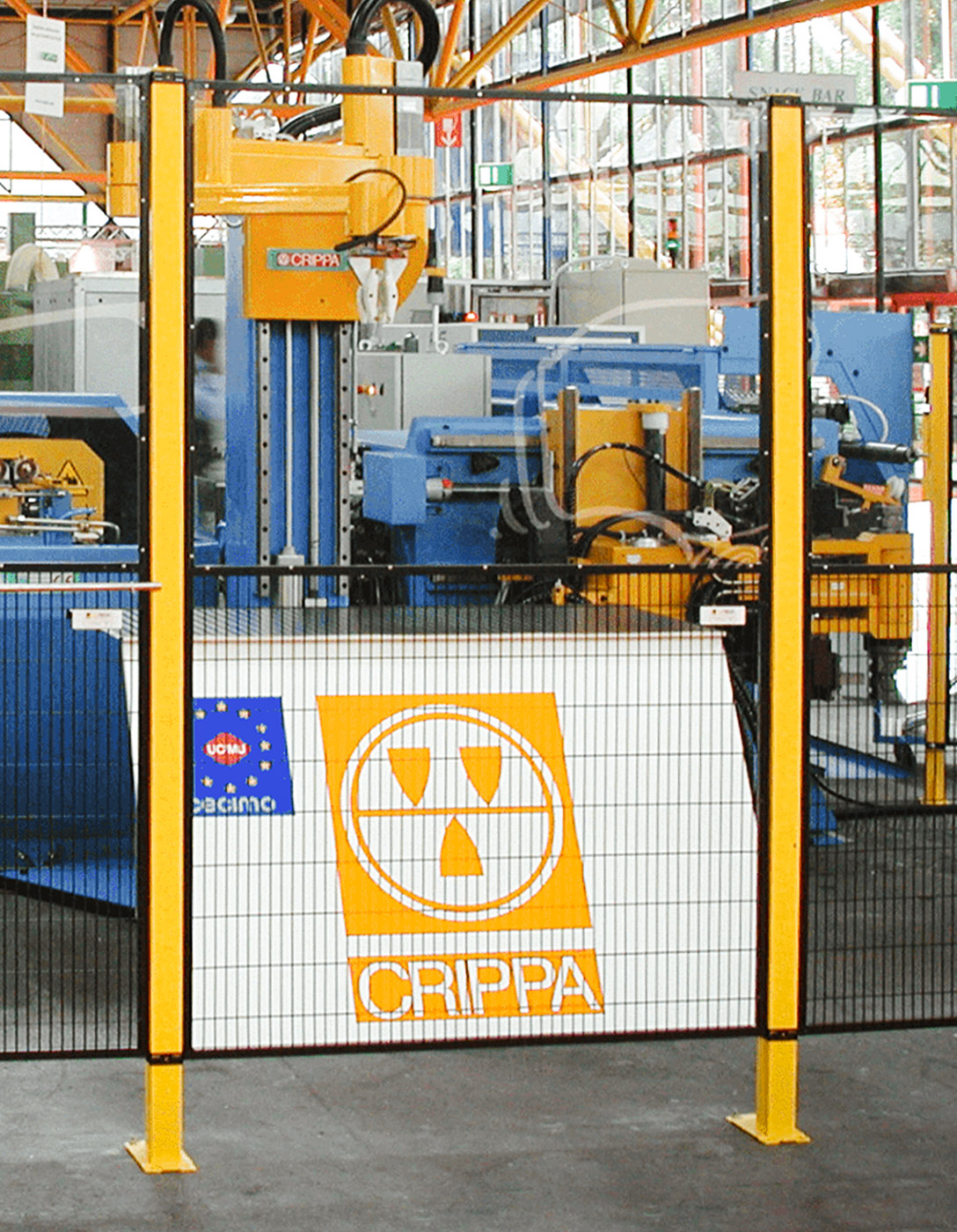

Czy można łączyć różne typy paneli?
Tak. Systemy Satech umożliwiają łączenie:
- Paneli ramowych i bezramowych

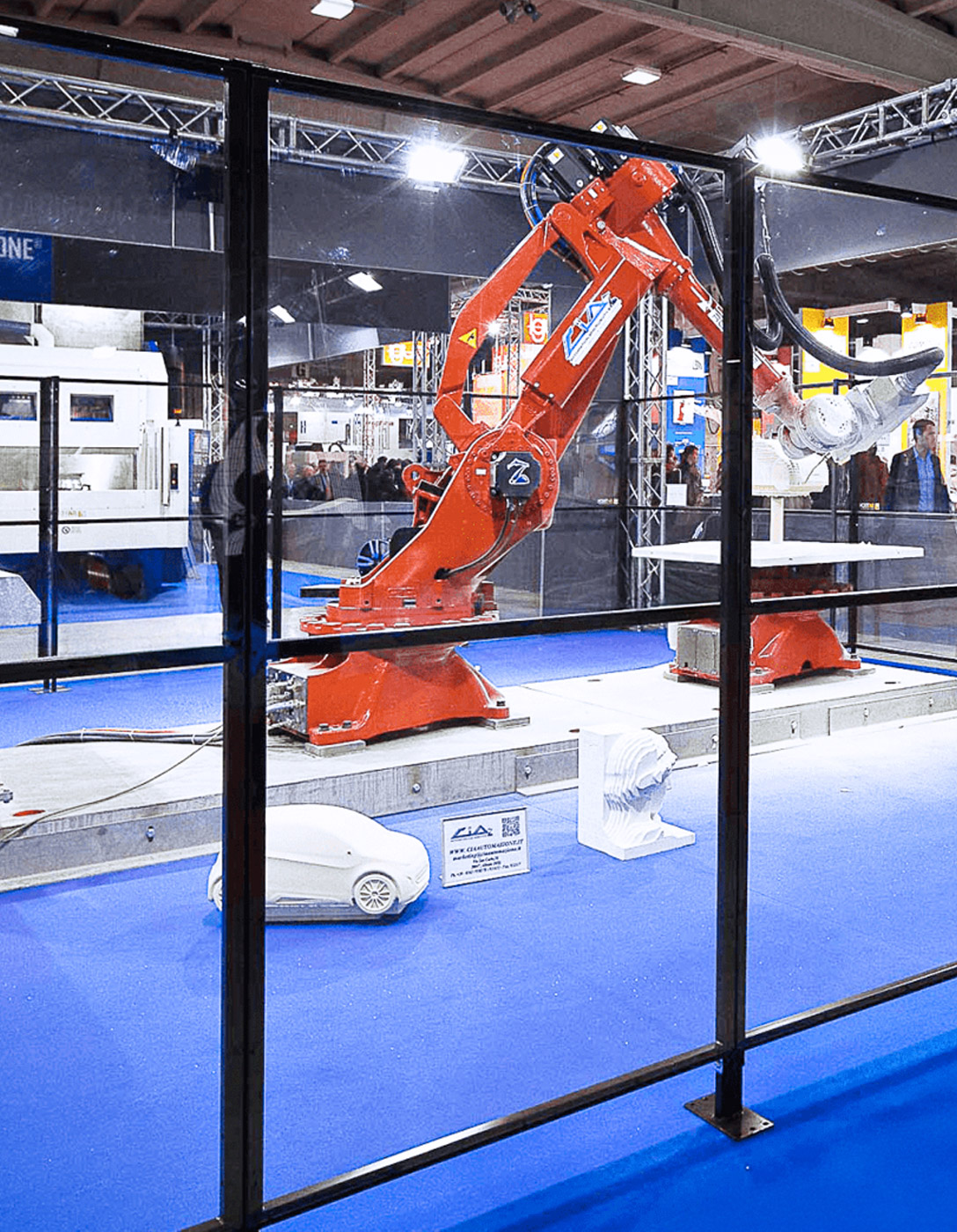

- Paneli przezroczystych (poliwęglanowych) dla maksymalnej widoczności
- Paneli FullSteel w obszarach, gdzie priorytetem jest ochrona przed odpryskami
Bezpieczeństwo Dzięki Widoczności Osłon
Widoczność przez osłony przemysłowe zapobiega wypadkom. Dobór materiałów, kolorów i wykończeń aktywnie wpływa na bezpieczeństwo środowiska pracy.
