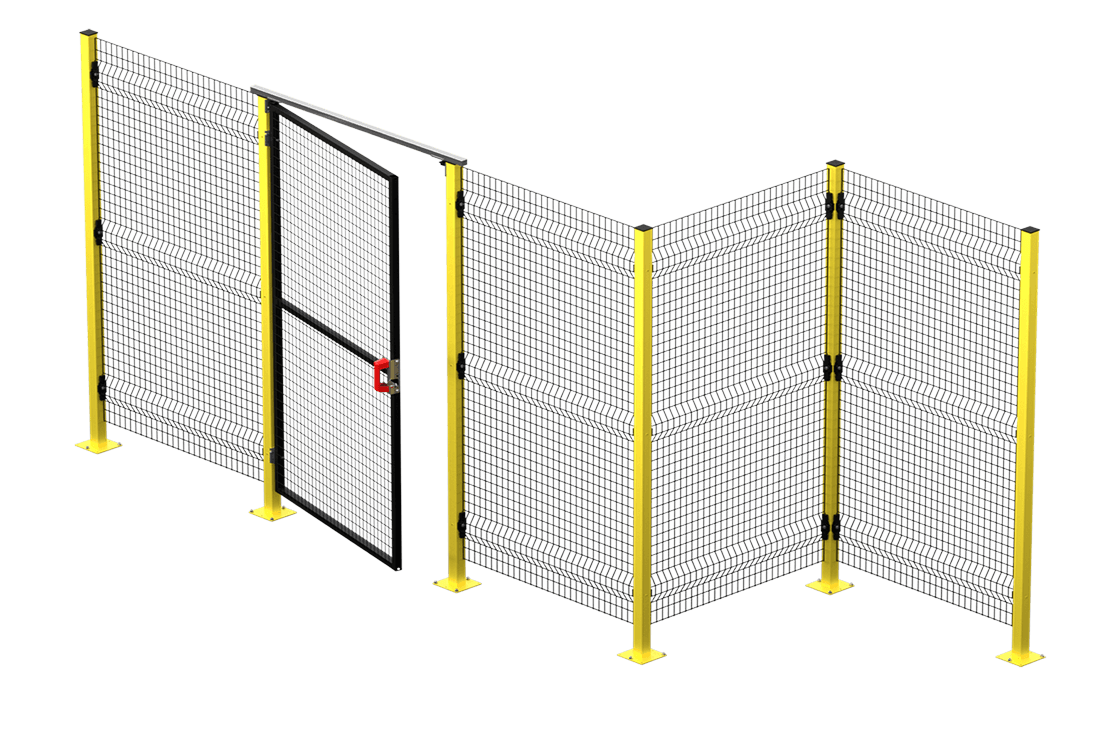

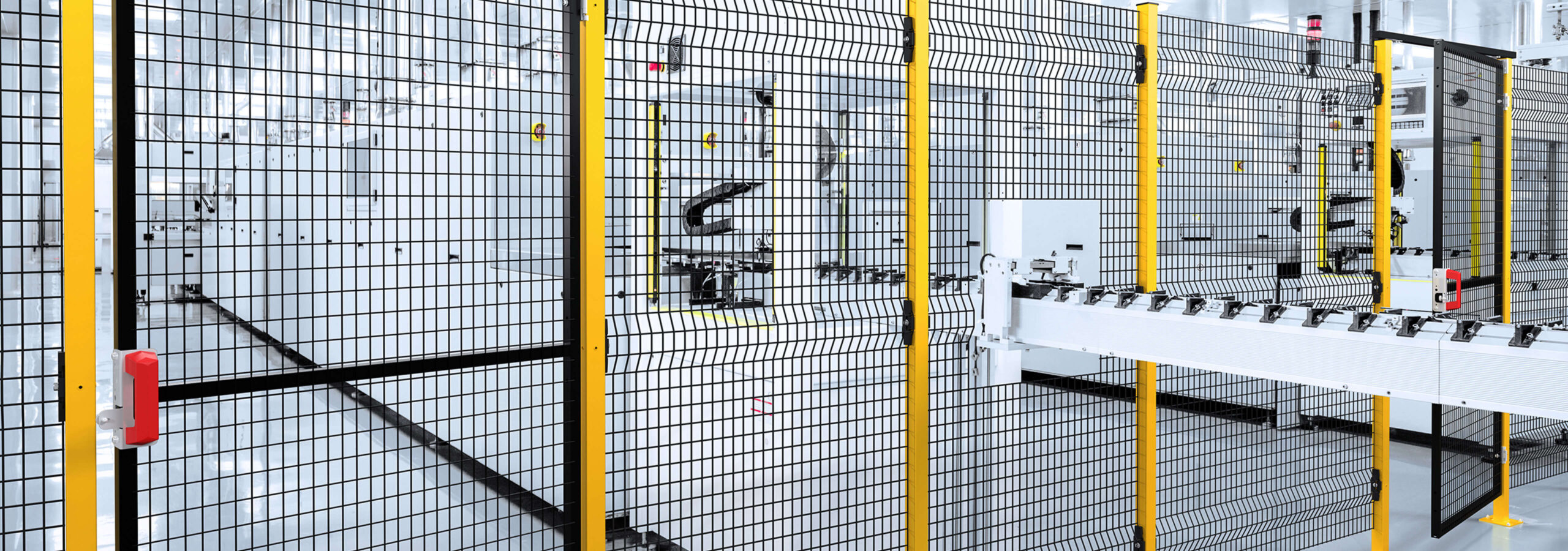

Barreira de proteção maquinas sem moldura

Uma proteção fixa é uma barreira física que delimita as zonas de perigo da maquinaria industrial, impedindo o acesso dos operadores durante o funcionamento. Diz-se "fixa" porque a sua remoção exige o uso de uma ferramenta, em conformidade com a norma EN ISO 14120. A AdaptaGuard é o sistema Satech de proteção perimetral sem moldura (frameless): os painéis podem ser adaptados diretamente na obra.

Esta distinção é estabelecida pela norma EN ISO 14120 e depende da frequência de acesso à zona protegida. Uma proteção fixa é adequada quando o acesso é esporádico e não recorrente durante a atividade produtiva normal: neste caso é necessária uma ferramenta para a sua remoção. Uma proteção móvel é necessária quando os operadores precisam de aceder à área com regularidade: a porta deve abrir sem ferramentas, mas com um sistema que pare a máquina antes de o acesso ser possível. A escolha deve ser determinada por uma Avaliação de Riscos em conformidade com a Diretiva Máquinas 2006/42/CE e com o novo Regulamento Máquinas (UE) 2023/1230.

A característica que as define é que uma proteção fixa não pode permanecer na sua posição sem que sejam removidos os elementos de fixação: parafusos, cavilhas e porcas devem manter-se solidários à proteção ou à máquina, para evitar que caiam nos mecanismos ou se percam. A AdaptaGuard cumpre este requisito com o sistema de fixação em tecnopolímero de alta resistência, em conformidade com a EN ISO 14120, ponto 5.3.9.

Os painéis AdaptaGuard estão testados até 1600 J segundo a EN ISO 14120: um valor adequado para a maioria dos ambientes de fabrico com riscos de impacto resultantes da manipulação mecânica. Para ambientes com forças de impacto superiores, é aconselhável considerar outros sistemas da gama Satech, como a ImpactGuard. A escolha do sistema mais adequado deve ser determinada por uma Avaliação de Riscos.

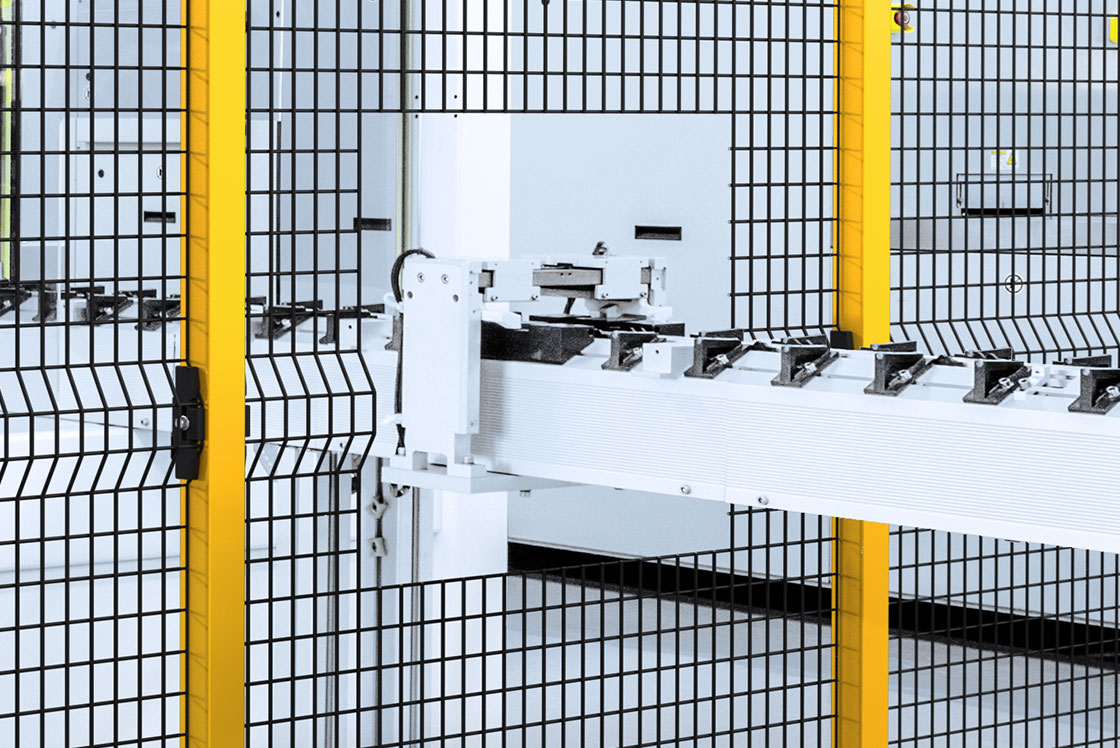

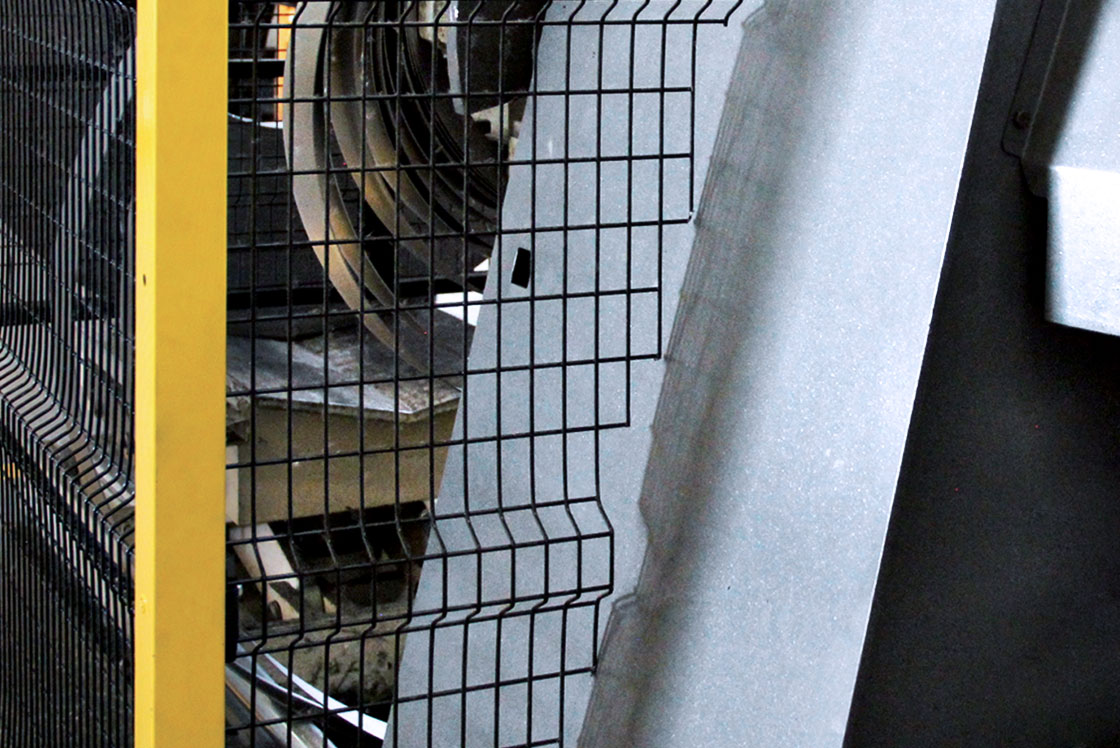

A rede do painel AdaptaGuard pode ser cortada diretamente na obra, sem necessidade de ferramentas especializadas. Isto permite adaptar o painel a configurações de layout não standard, obstáculos fixos como tubagens ou colunas, e ângulos diferentes de 90°. A base do montante permite ainda uma inclinação do sistema para o adaptar a pavimentos irregulares.

A distância mínima entre a AdaptaGuard e o ponto de perigo mais próximo é de 200 mm, em conformidade com a EN ISO 13857 (ponto 4.2.4.1). Este valor refere-se à configuração standard da AdaptaGuard com abertura de malha de 28 x 46 mm. No entanto, a abertura da malha por si só não é suficiente para definir o posicionamento correto da proteção: a norma EN ISO 13857 exige que se considere também a altura do ponto de perigo. Para determinar com precisão a altura da proteção e a distância de segurança é indispensável uma Avaliação de Riscos segundo a EN ISO 12100.

Sim. A AdaptaGuard foi concebida para poder ser instalada por um único operador. Os painéis sem moldura são leves e fáceis de manusear, e os suportes em tecnopolímero simplificam a montagem. Os montantes Mix&Match de 50 mm, furados em três lados, estão preparados para portas e acessórios. Os componentes são fornecidos em caixas-kit rotuladas com as instruções de montagem incluídas. Estas estão também disponíveis na nossa página de Instruções de montagem.

A AdaptaGuard pode ser instalada sobre pavimentos especiais através da contraplaca de piso, disponível em duas versões: galvanizada para grelhas até 30 mm de espessura, e em aço para soldar em superfícies metálicas onde não é possível ou aconselhável perfurar. Ambas as versões são compatíveis com os montantes de 50 mm do sistema. Encontrará mais informações sobre a contraplaca na nossa página de Acessórios e suportes de montagem.
