A EN ISO 14119 é a norma de referência para a gestão de dispositivos de encravamento relacionados com proteções industriais. O conhecimento do seu conteúdo é a base para a segurança industrial.
Classificação das Proteções de acordo com as Normas
As proteções são classificadas em três tipos: proteções fixas, proteções móveis e proteções ajustáveis, cada uma de acordo com as necessidades específicas de acesso à área perigosa e utilização da máquina.
As proteções móveis, cuja utilização adequada é recomendada quando o acesso à zona perigosa é frequente, incluem portas e abas que devem estar equipadas com um dispositivo de encravamento (com ou sem bloqueio).
O que é um dispositivo de encravamento?
Um dispositivo de encravamento consiste em três elementos: atuador, sistema operacional e sistema de saída. Ele é projetado principalmente para monitorizar a posição de uma proteção industrial, mas também pode ser usado para controlar outras funções, como parar movimentos perigosos da máquina.
Classificação dos dispositivos de encravamento de acordo com a norma EN ISO 14119

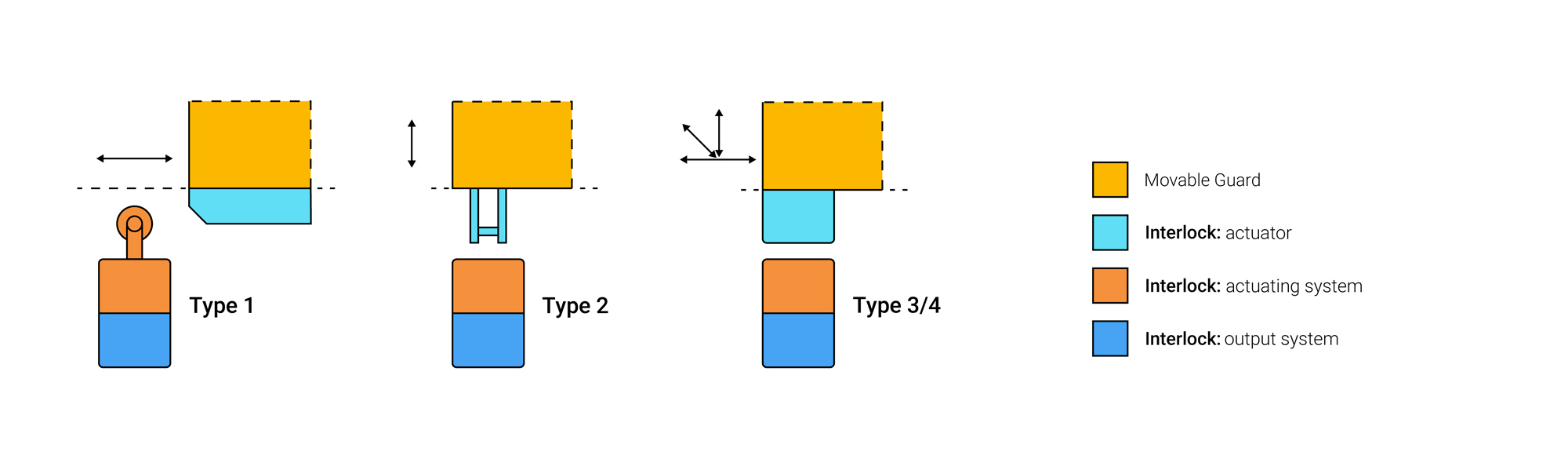

A norma EN ISO 14119, baseada no princípio de funcionamento e no tipo de atuador, classifica os dispositivos de encravamento em quatro categorias:
• Tipo 1: Dispositivo de encravamento com interruptor de posição acionado mecanicamente e atuador não codificado.
• Tipo 2: Dispositivo de encravamento com interruptor de posição acionado mecanicamente e atuador codificado.
• Tipo 3: Dispositivo de encravamento com interruptor de posição acionado sem contato e atuador não codificado.
• Tipo 4: Dispositivo de encravamento com interruptor de posição acionado sem contato e atuador codificado.
É importante notar que esta classificação não indica um nível de Segurança (PLr), mas serve como guia para a escolha do dispositivo mais adequado, com base em uma avaliação de risco.
Como escolher um dispositivo de encravamento
A avaliação de riscos é o ponto de partida para basear a escolha do dispositivo de encravamento mais adequado às suas necessidades. No entanto, a norma EN ISO 14119 descreve alguns critérios a ter em conta durante a seleção, incluindo a probabilidade de falha (mau funcionamento do dispositivo), os níveis de desempenho necessários (PLr), a análise das condições ambientais e a relação entre o tempo de paragem do sistema e o tempo de acesso.
