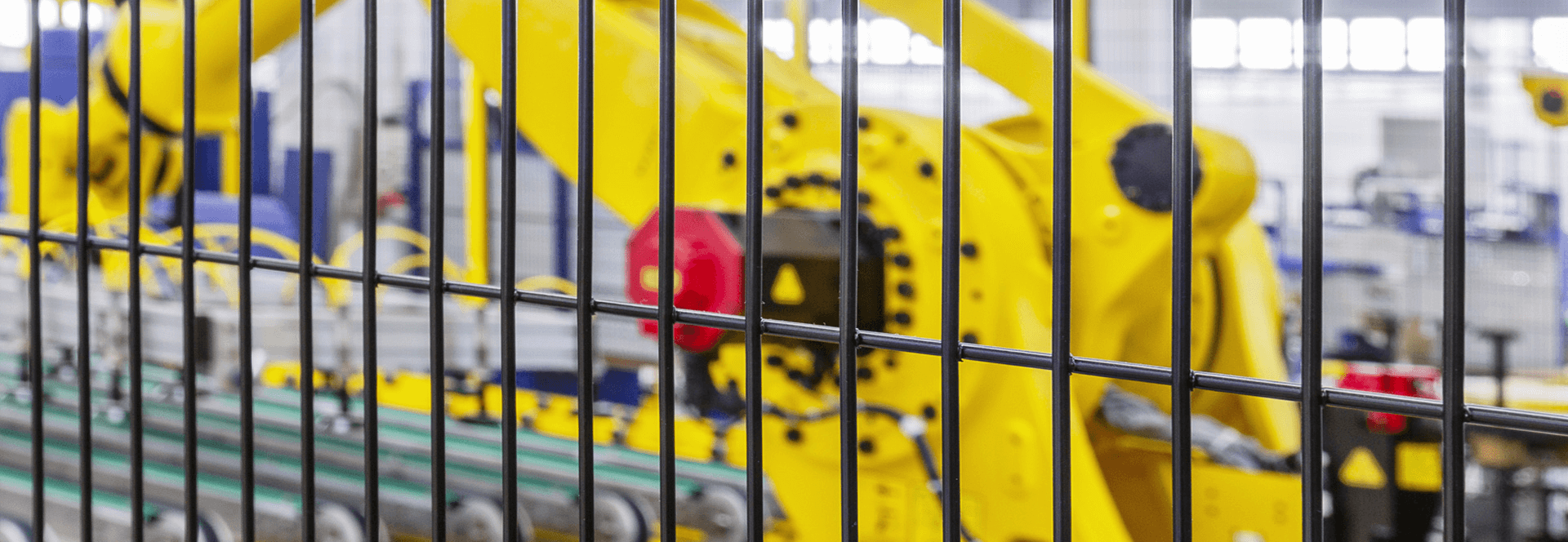

Sistemi per Macchinari conformi a EN ISO 14120 ed EN ISO 13857

Normas de segurança

Sistemas de Proteção Perimetral de Máquinas em Conformidade com a EN ISO 14120, Compatíveis com a EN ISO 13857 e outras Normas de Referência

As diretivas da UE e internacionais estabelecem a obrigação de proteger as máquinas com barreiras em conformidade com os requisitos específicos de construção e distância de segurança. Sem essas proteções, a máquina não pode funcionar.

Por exemplo, as proteções perimetrais têm de:

  • Ser concebidas e construídas para impedir a escalada EN ISO 14120-5.18
  • Estar equipadas com fixadores de retenção, quando desmontadas EN ISO 14120-5.19
  • Assegurar uma visualização adequada dos processos de produção EN ISO 14120-5.2.4
  • Ser colocadas a uma distância específica em relação à zona perigosa EN ISO 13857

EN ISO 14120 (excertos)

Requisitos gerais para o desenho e construção de proteções fixas e móveis

  • Rimozione dei componenti delle Protezioni Perimetrali Satech - EN ISO 14120-5.3.9

Remoção

EN ISO 14120-5.3.9

As partes fixas desmontáveis das proteções apenas devem ser retiradas com o auxílio de uma ferramenta. As proteções fixas devem ser desenhadas com vista a evitar uma remoção fácil.
  • Rigidezza delle Protezioni Perimetrali Satech - EN ISO 14120-5.4.3

Rigidez

EN ISO 14120-5.4.3

(...) As armações das proteções (...) e os materiais de enchimento devem ser selecionados e dispostos com vista a proporcionarem uma estrutura rígida e estável, bem como para resistirem à deformação.
  • Visibilità del macchinario delle Protezioni Perimetrali Satech - EN ISO 14120 5.9

Visualização da máquina

EN ISO 14120-5.9

Quando se requer a visualização do funcionamento da máquina através da proteção, os materiais devem ser selecionados com propriedades adequadas. Se (...) utilizar malha de arame, deve ser de área aberta adequada e de cor adequada para permitir a visão. A visualização será reforçada se o material perfurado for mais escuro do que a área observada.
  • Reti Antiarrampicamento della Protezioni Perimetrali Satech - EN ISO 14120 5.18

Anti-escalada

EN ISO 14120-5.18

A subida aos guardas deve, na medida do possível, ser inibida por desenho. Esta possibilidade deve ser considerada na sua construção e na selecção de materiais e formas. Para fornecer um exemplo, ao eliminar os membros estruturais horizontais e a componente horizontal do tecido de malha da superfície exterior da guarda, a escalada torna-se mais difícil.

Força operacional

EN ISO 14120, 5.2.5.3

As proteções móveis, ou as secções amovíveis das proteções, devem ser desenhadas com vista a permitir uma utilização fácil.

Impacto

EN ISO 14120, 5.4.2

As proteções devem, na medida do possível, ser desenhadas, e o material selecionado, para suportarem e conterem projeções e impactos razoavelmente previsíveis.

Redução de ruído

EN ISO 14120, 5.16

Sempre que necessário, os materiais devem ser selecionados com vista a proporcionarem a redução de ruído e de vibração e (...) a minimizarem os efeitos da repercussão, a qual pode transmitir ou amplificar o ruído.

EN ISO 13857 (excertos)

Distâncias de segurança para impedir o acesso a zonas de perigo pelos membros superiores

Acessibilidade a partir do topo das estruturas de proteção

EN ISO 13857, 4.2.2

Acesso por aberturas regulares

EN ISO 13857, 4.2.4.1

Foto sobre as distâncias de segurança para a acesso por aberturas regulares (EN ISO 13857 4.2.4.1)
A dimensão da abertura “e” corresponde ao lado de uma abertura quadrada, ao diâmetro de uma abertura redonda e à dimensão mais estreita de uma abertura em fenda. Para aberturas superiores a 120 mm, deverão ser usadas as distâncias de segurança de acordo com o ponto 4.2.2.
* Se o comprimento da abertura em fenda for ≤ 65 mm, o polegar funciona como um batente e a distância de segurança para estruturas de proteção pode ser reduzida para 200 mm, resultando numa excelente poupança de espaço.
    • EasyGuard
    • ImpactGuard
    • FastGuard
    Distância mínima de segurança 120mm
    • AdaptaGuard
    Distância mínima de segurança 200mm
    • BlueGuard
    Distância mínima de segurança 200mm

Distâncias reduzidas, mais espaço poupado

As aberturas em fenda de malha da Satech foram desenhadas para permitir a instalação do perímetro a uma distância reduzida em relação ao perigo, a fim de poder ter espaço no piso para as suas máquinas.

Distâncias de segurança para evitar acesso pelos membros inferiores

EN ISO 13857, 4.3

Onde não for possível prever o acesso à abertura pelos membros inferiores, é possível a utilização dos valores indicados na Tabela para determinar as distâncias de segurança para os membros inferiores.

e” refere-se aos mesmos tipos de aberturas indicados no capítulo 4.2.4.1.

* Se a largura da fenda mais estreita para ≤ 75 mm, é possível reduzir a distância para ≥ 50 mm.
* * Aberturas em fenda com e > 180 mm, bem como aberturas quadradas ou redondas com e > 240 mm, permitem o acesso com o corpo todo.
