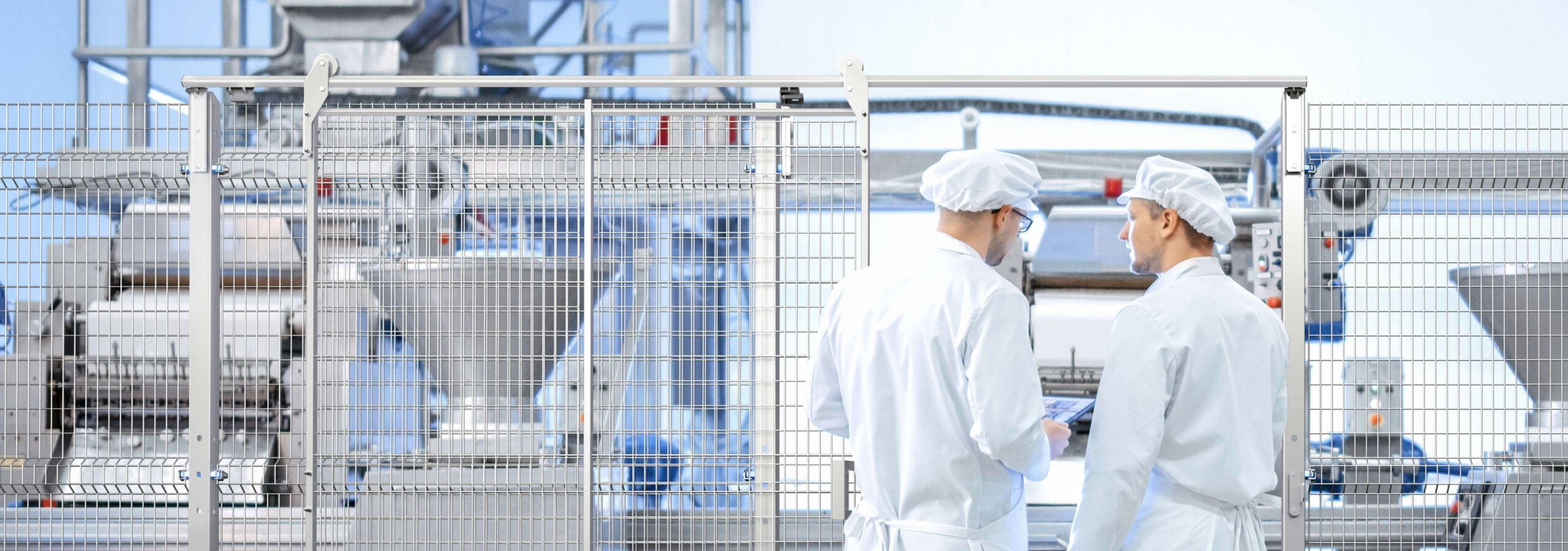

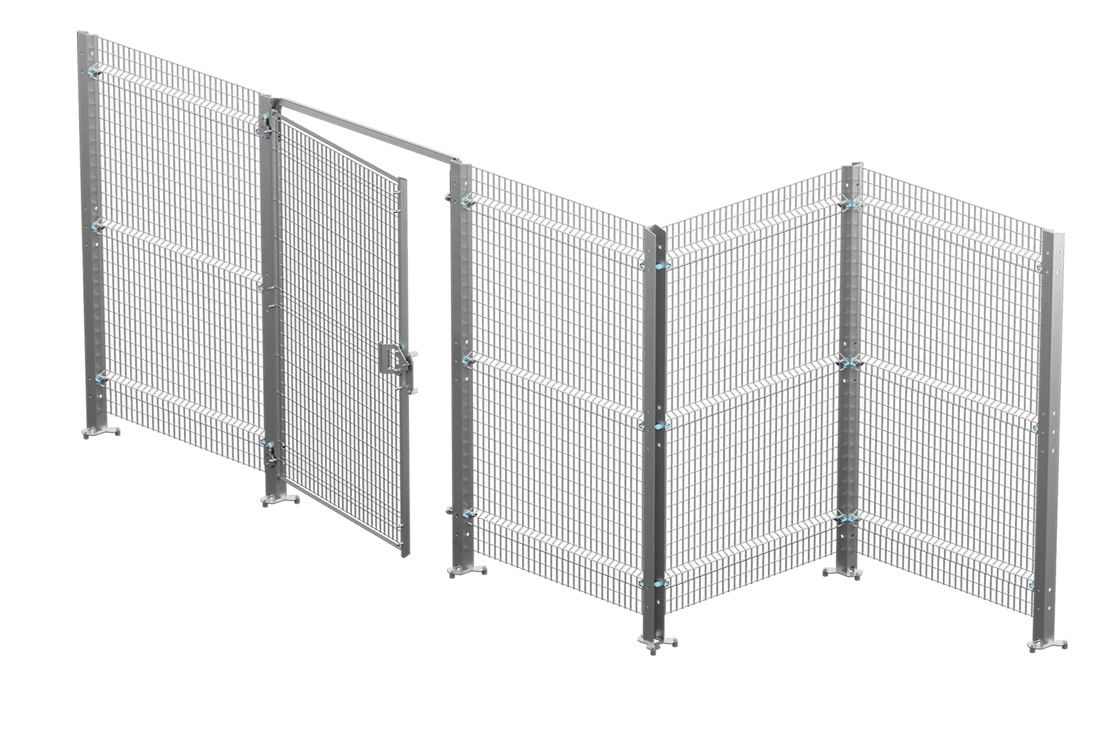

Proteção perimetral em aço inoxidável BlueGuard
Características principais do sistema
Painéis
- MALHA (mm)
- 32 x 68 x 4
- FENDA DE MALHA (mm)
- 28 x 64
- LARGURAS (mm)
- 48499614761988
QUATRO LARGURAS, IDEAIS PARA A SUA DISPOSIÇÃO
As 4 larguras modulares padrão do painel BlueGuard foram concebidas para se adaptarem a qualquer tipo de disposição. O painel sem moldura pode ser facilmente cortado no local, a fim de criar todas as larguras intermédias em incrementos de 32 mm.
- ALTURAS (mm)
- 2080
Postes

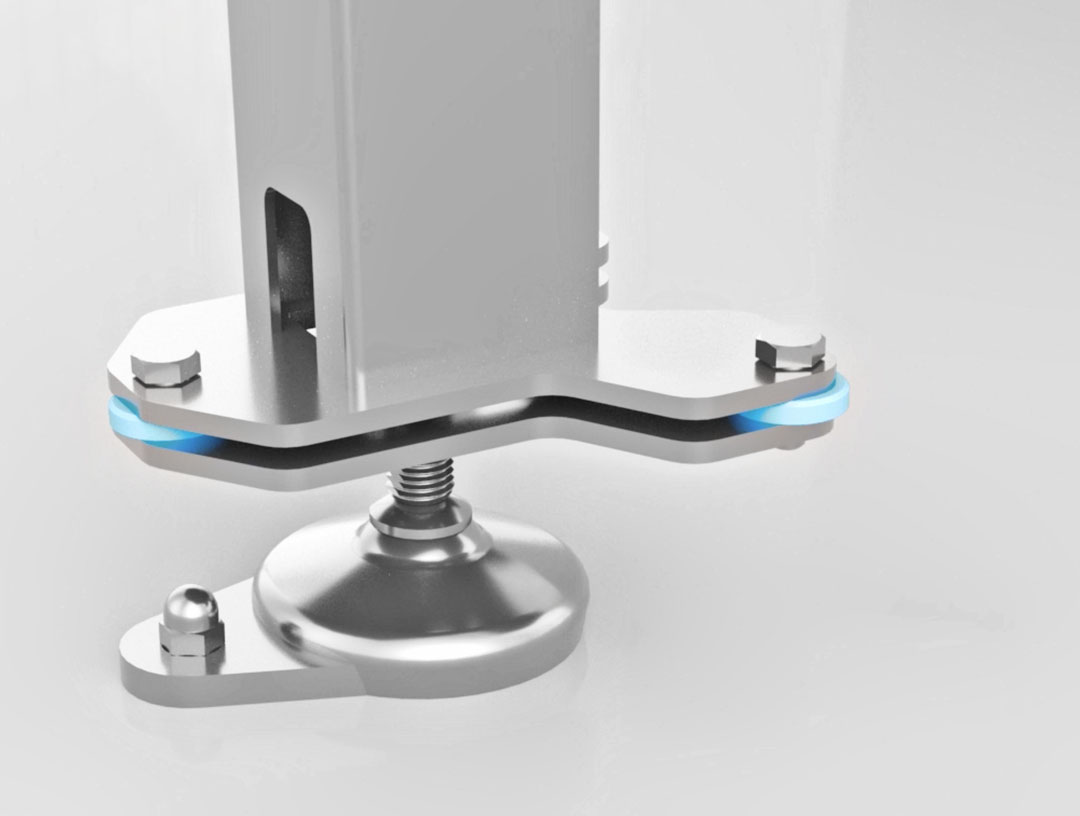

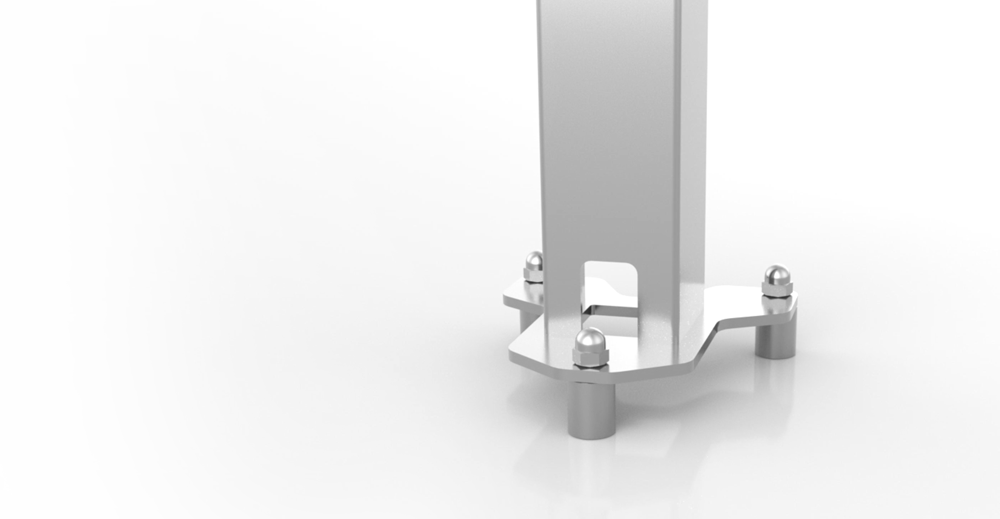

- PLACAS BASE
- com 4 pontos de fixação e espaçadores no solo
- ALTURAS (mm)
- 2240
Materiais
- POSTES E PAINÉIS
- Aço inoxidável AISI 304 passivado de alta qualidade
- TECNOPOLÍMERO
- DOMAMID® 6G30FC para alimentos
Painéis sem moldura Satech
Versáteis, resistentes e adaptáveis
-

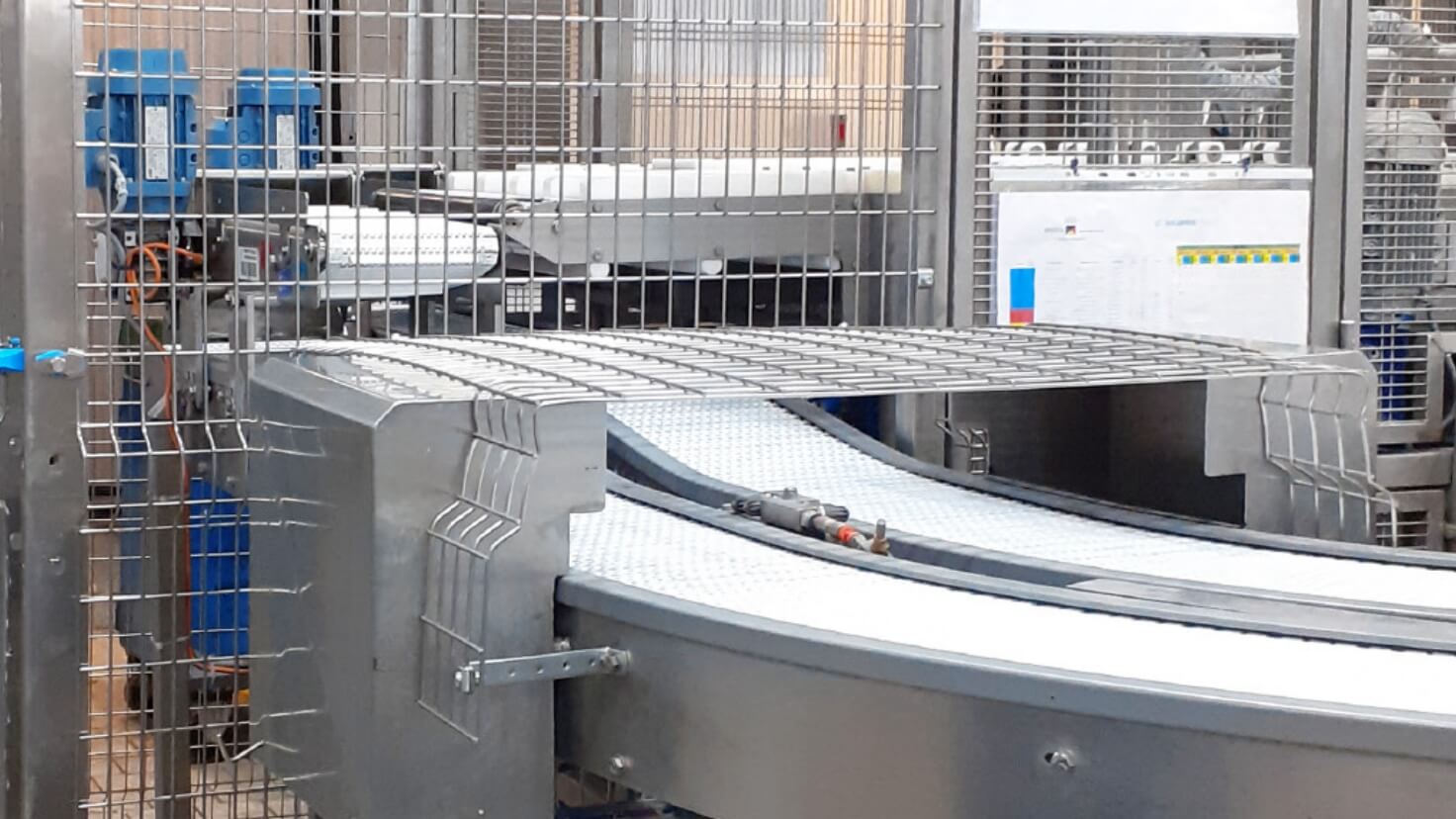

Adaptáveis
Prontos para todas as eventualidades
A malha sem moldura permite a adaptação rápida do painel no local a qualquer necessidade – tudo isto utilizando ferramentas básicas e sem ter de voltar a pintar.
-
Fáceis de manusear
Leve e robusto
Leve e robusto, o painel sem moldura da Satech pode ser facilmente manuseado por apenas uma pessoa.
-

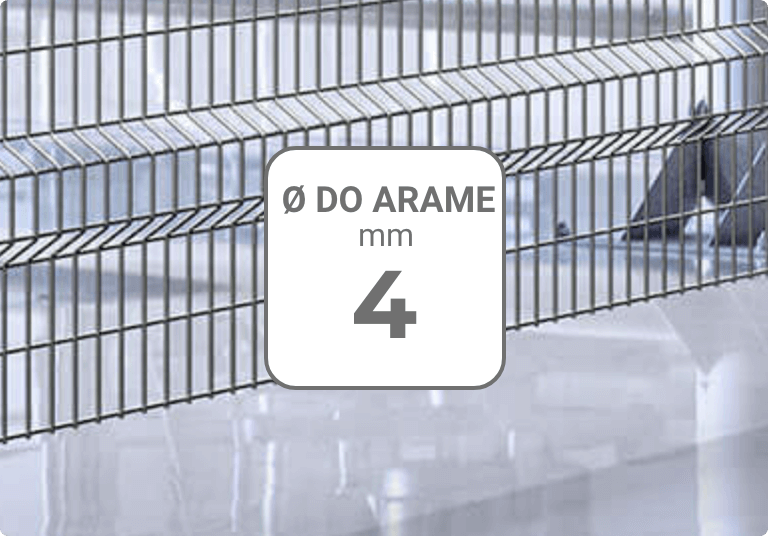

Seguros e resistentes

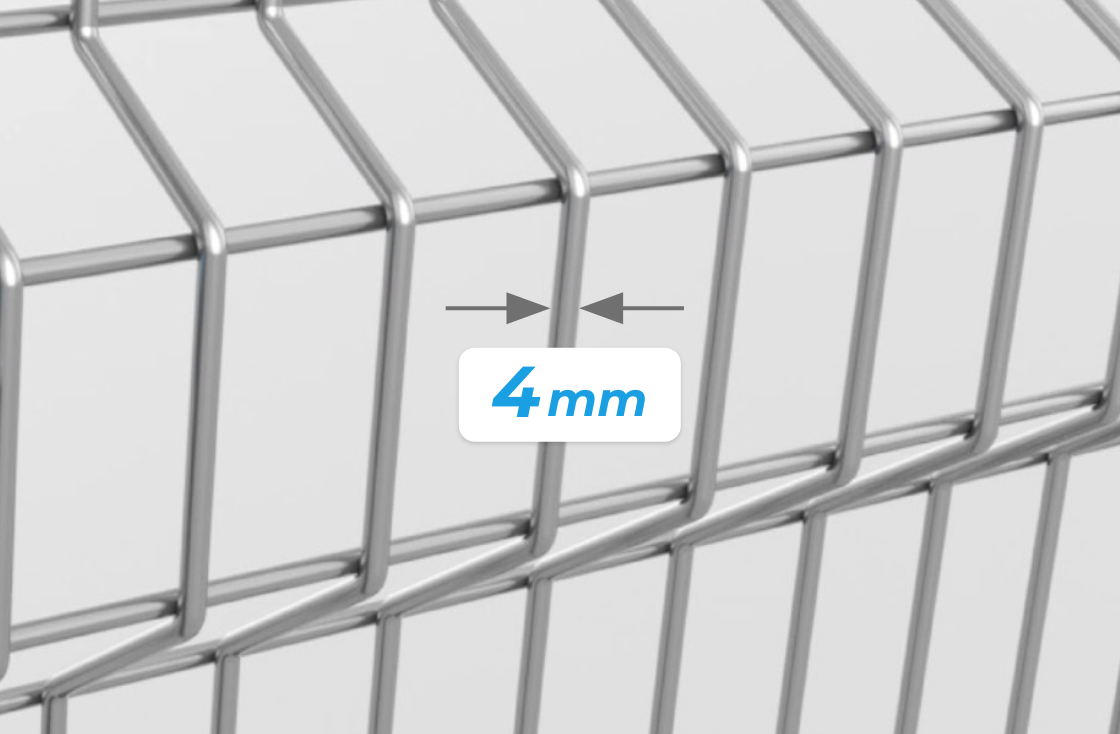

Arame de 4 mm e nervuras de reforço
A malha eletrossoldada com arame de aço de elevada resistência de 4 mm e as respetivas nervuras de reforço fazem com que o painel seja forte e capaz de absorver impactos de forma dinâmica.
-

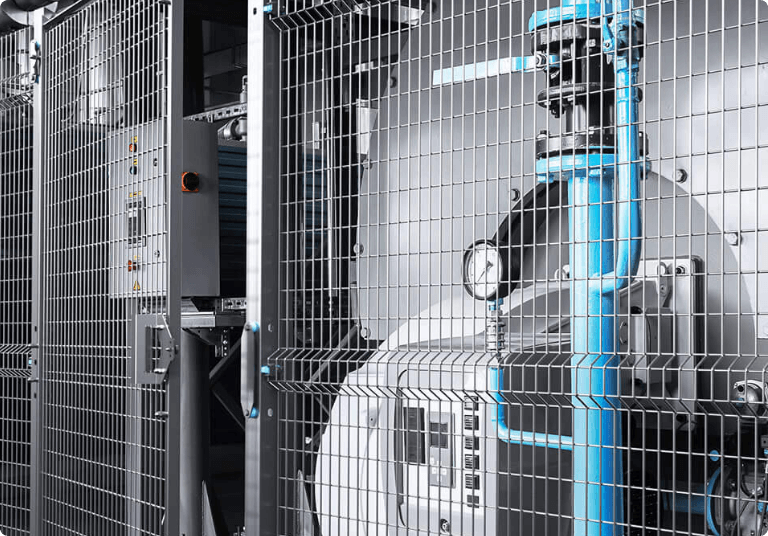

Visibilidade
EN ISO 14120-5.9
A forma da malha vertical assegura uma excelente visibilidade da máquina.
-
Redução de ruído
EN ISO 14120-5.1.5
As soldaduras na interseção dos varões evitam o risco de repercussão.
-

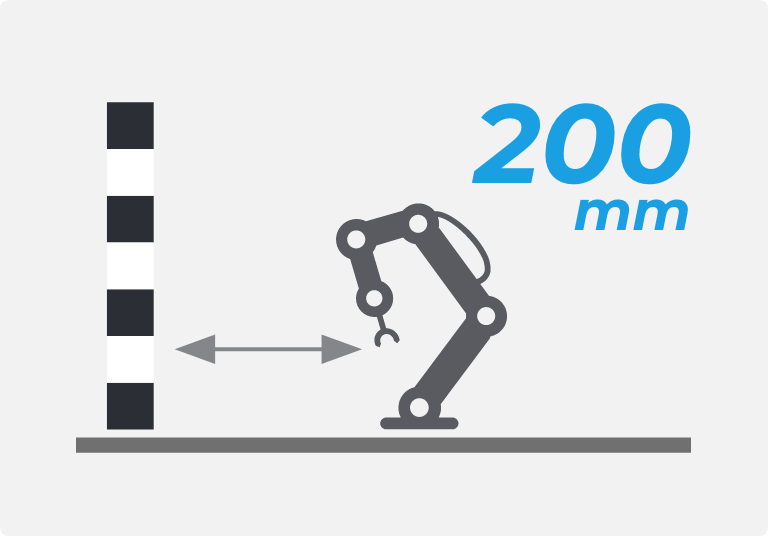

Menos distância, mais espaço economizado
EN ISO 13857
A fenda de malha de 28 x 64 mm permite a instalação da proteção a apenas 200 mm do perigo (EN ISO 13857), reduzindo o espaço ocupado pelo perímetro de segurança.
Desenho higiénico
em 4 passos
Superfícies de contacto reduzido
Desenho aberto e superfícies inclinadas
Espaçadores no solo
Soldadura tig
Máximo de segurança - Material alimentar

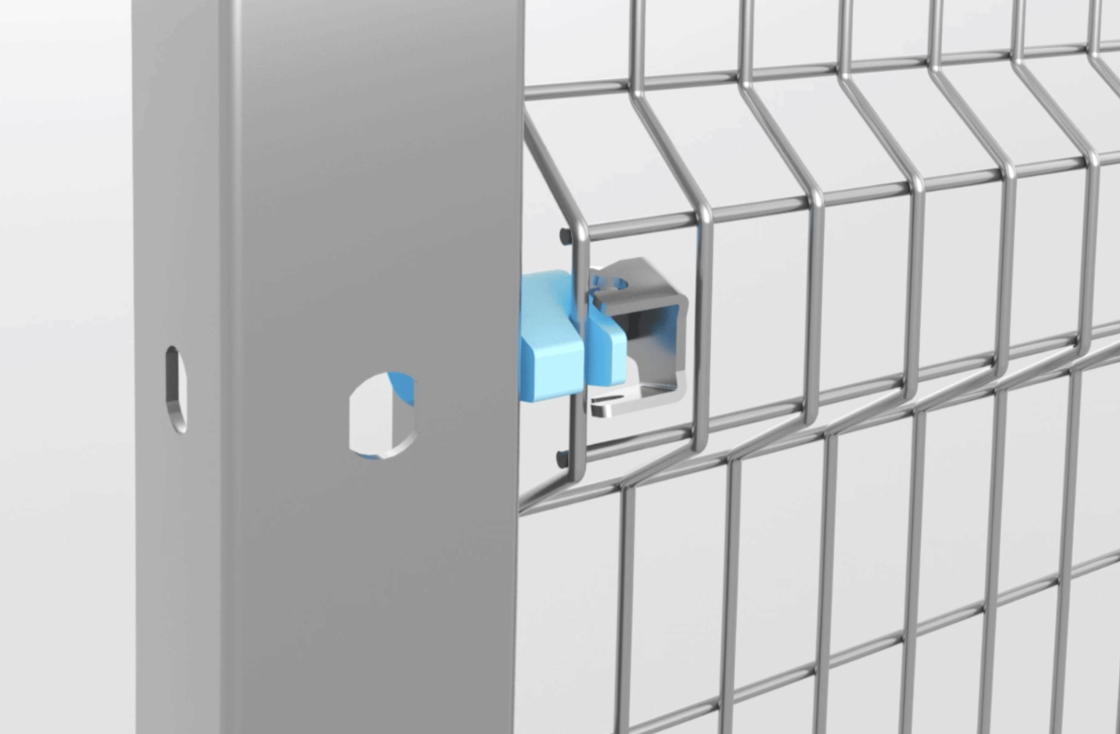

A fim de evitar qualquer possível contaminação, todos os componentes de BlueGuard são feitos de aço inoxidável AISI 304 passivado de alta qualidade, com vista a evitar a oxidação. As fixações são fornecidas com encaixes DOMAMID® 6G30FC aprovados para contacto com alimentos.
Testada para lavagem a alta pressão
BlueGuard é uma proteção perimetral desenhada para ser resistente e suportar impactos acidentais, ambientes agressivos e lavagens frequentes a alta pressão.
Testada em mais de 2000 ciclos de lavagem
A solução BlueGuard foi submetida a rigorosos testes de resistência durante mais de 2000 ciclos de lavagem (6 anos de utilização) com os seguintes detergentes ECOLAB®: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3.
Segura e resistente
O painel sem moldura em aço inoxidável AISI 304 com arame de 4 mm é fortalecido por nervuras de reforço para a absorção dinâmica de qualquer impacto. O painel encontra-se ligado aos postes em forma de U por resistentes fixações de retenção, em conformidade com a Diretiva Máquinas 2006/42/CE.
Simples e ergonómica
Um único tipo de poste para montagem linear, angular e da porta reduz o tempo de instalação. As nervuras largas facilitam a utilização de ferramentas elétricas.
Adaptação diretamente no local
A ausência de uma moldura permite a adaptação do tamanho do painel BlueGuard diretamente no local.
Desenvolvida em colaboração com EHEDG
A solução BlueGuard resultou da colaboração com o EHEDG (European Hygienic Engineering and Design Group) e está em conformidade com as exigentes normas de higiene obrigatórias nas indústrias agroalimentar, de produtos químicos e farmacêutica (EN 1672-2, EN ISO 14159).
|
|
|
|
|
||
|---|---|---|---|---|---|---|
| Proteções - Medidas standard (mm) |
1640, 2220, 2620 | 1640, 2220, 2620, 3140 | 1640, 2220, 2620 | 1640, 2220, 2630 | 2220 | |
| Largura moldura (mm) | 20 | 20 / 30 (HEAVY) | 20 / 30 | Sem moldura | Sem moldura | |
| Largura postes (mm) | 40 | 60 | - | 50 | 60 | |
| Sistema montagem | Parafusos e Porcas ou Clip Rápido patenteado |
Clip Rápido patenteado ou Parafusos e Porcas |
Junção superior + Bases especiais | Clips de fixação rápida | Clips fixação em inox e plastico | |
| Gama de preços | €€ | €€€ | € / €€ | €€€ | €€€€ | |
| Rapidez instalação | ||||||
| Malha (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 68 x 4 | 32 x 68 x 4 | |
| Resistência ao impacto testada (max) |
1608 J Quando instalado com Parafusos e Porcas |
1608 J Quando instalado com Parafusos e Porcas |
115 J* / 390 J *Valor standard requerido pelas normas EN ISO |
1608 J | 500 J | |
| Distância mínima ao perigo (mm) |
120 (EN ISO 13857) |
120 (EN ISO 13857) |
120 (EN ISO 13857) |
200 (EN ISO 13857) |
200 (EN ISO 13857) |
|
| Opções de painéis sem rede(FullSteel, transparente, combinações) | - | - |
Proteção perimetral em aço inoxidável BlueGuard
Recursos
BlueGuard - Vídeo do produto
Descubra como montar BlueGuard, a nossa proteção perimetral de máquinas em aço inoxidável, neste vídeo.
BlueGuard - Instruções de montagem
DownloadPortas e acessórios BlueGuard
O acesso a perímetros em aço inoxidável é disponibilizado por portas de batente e de correr, com abertura individual ou dupla. As portas e os acessórios das proteções perimetrais BlueGuard foram concebidos e produzidos em conformidade com as diretrizes de desenho higiénico.
Porta de batente
Para passagem de pessoas
Porta simples para passagem de pessoas com dobradiças, painel com moldura com malha plana soldada (arame de 4 e 6 mm), travessa superior de 20 x 30 mm e fechadura magnética.
Porta de correr
Guia superior
Porta de correr com uma guia superior aberta. Apresenta folhas da porta do painel com moldura com malha plana soldada (arame de 4 e 6 mm), guia superior de 20 x 30 mm e fechadura magnética.

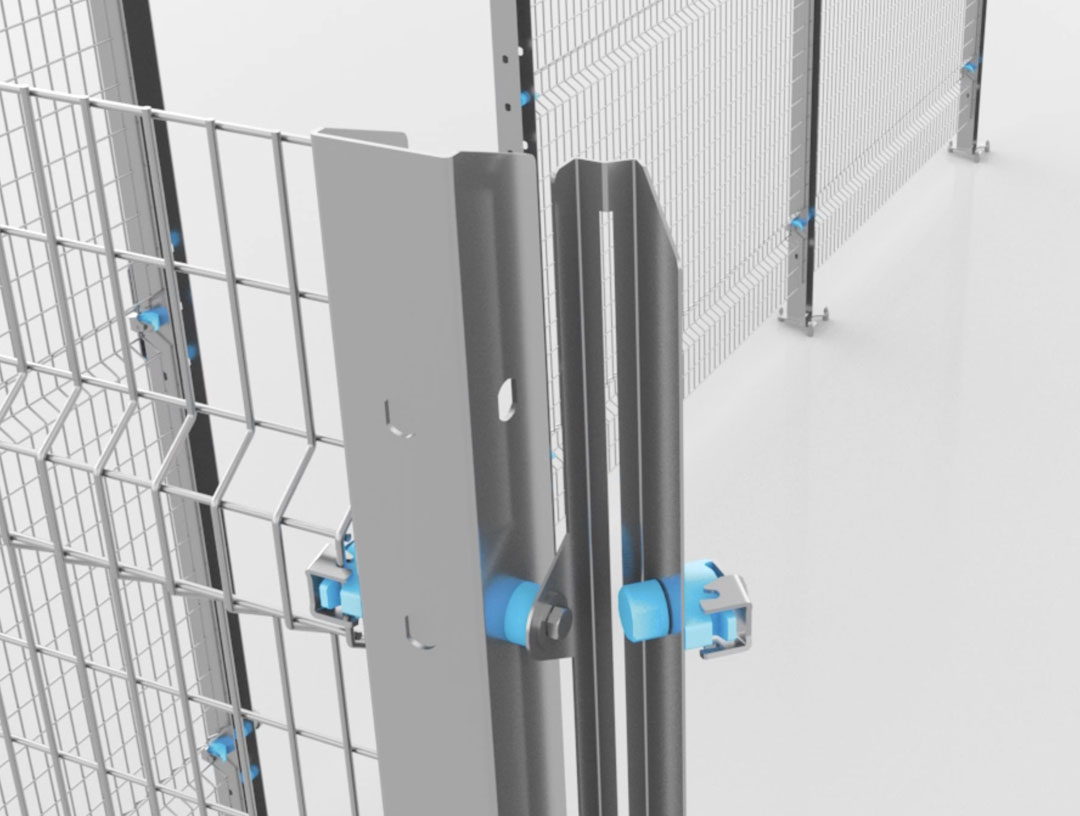

Ângulo variável
O poste universal BlueGuard permite uma montagem linear (180°) e angular (90°) do painel. O kit de ângulo variável é um acessório para a união de painéis a um ângulo entre 20° e 70°.

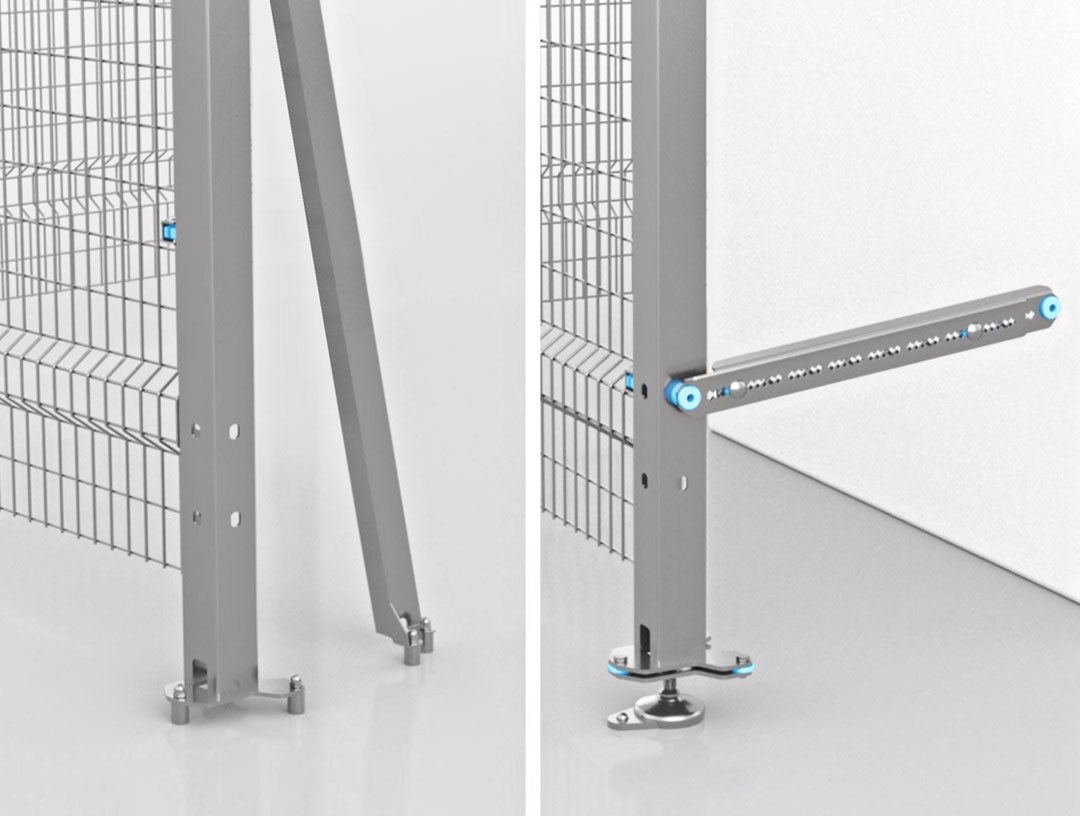

Suporte de apoio para poste
O suporte de apoio para poste ajuda a reforçar os postes sujeitos a cargas dinâmicas horizontais substanciais, bem como os colocados em posições críticas da disposição.

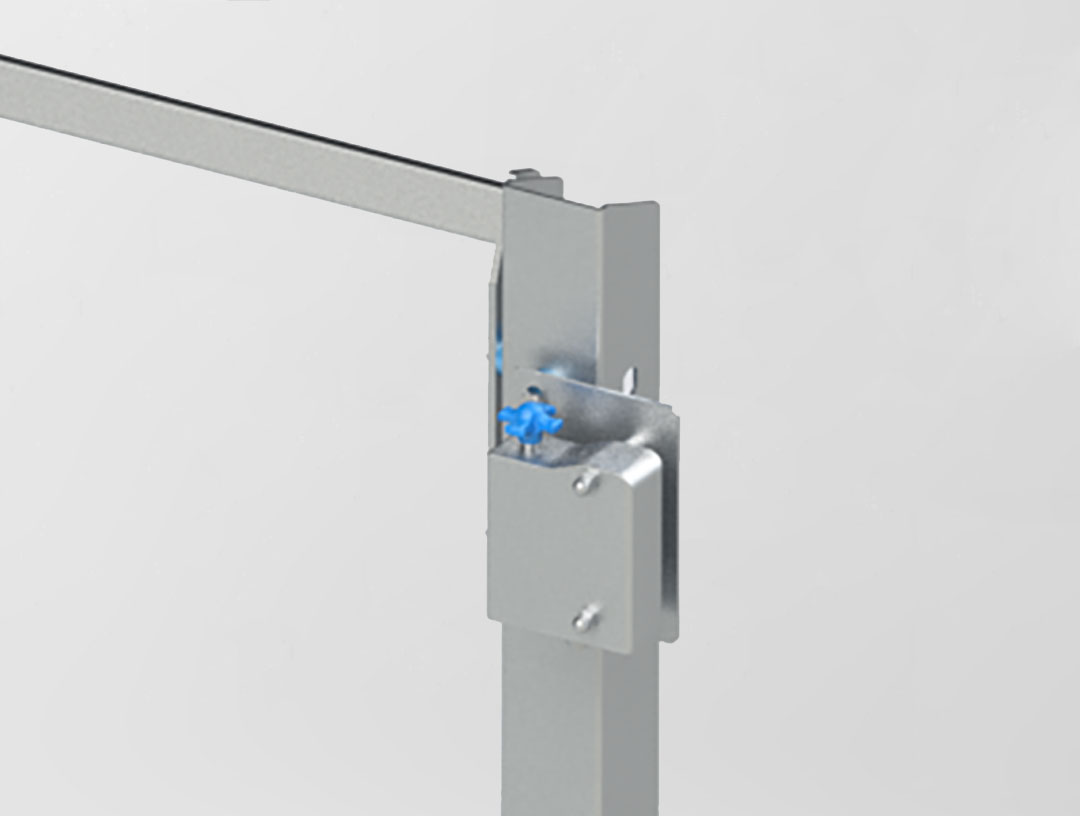

Suportes para interruptores de segurança
Suportes em aço inoxidável para suportar interruptores de segurança. Modelos compatíveis com produtos dos principais fabricantes, bem como desenhados mediante pedido.
