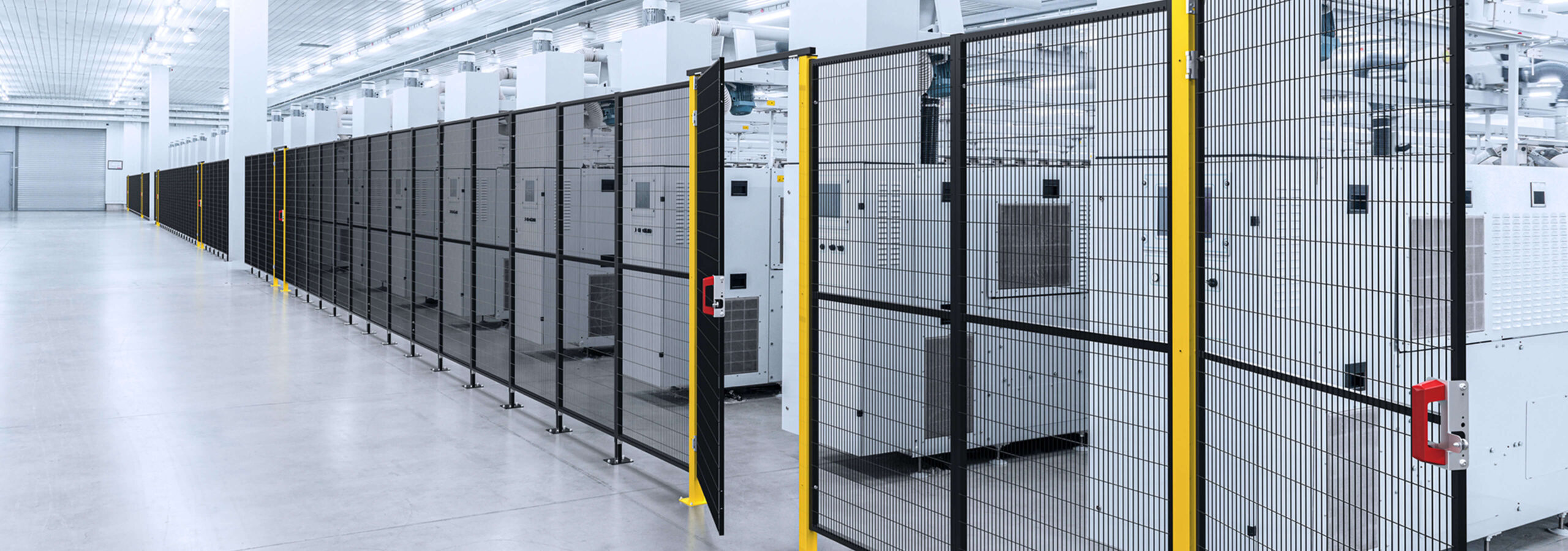

Vedação perimetral de segurança

FastGuard

1,2,3 feito!

A vedação perimetral com a montagem mais rápida

FastGuard é a vedação de segurança perimetral sem postes que combina simplicidade, conveniência e versatilidade. Como todas as soluções da Satech, pode ser complementada pela nossa gama de portas e acessórios. FastGuard é ideal para utilizações como a separação de áreas e a proteção de correias transportadoras em linhas automáticas.

  • FastGuard, la Recinzione Modulare senza piantane che consente di risparmiare fino al 70% del tempo di montaggio

Rápida

A vedação perimetral FastGuard permit economizar até 70% de tempo de montagem em comparação com outros sistemas tradicionais de vedação de proteção.

Simples

As placas base especiais com forquilhas de bloqueio e ligações superiores fazem com que a vedação perimetral para maquinas FastGuard seja muito fácil de montar.

Conforme às Normas

A proteção perimetral FastGuard foi concebida e produzida em conformidade com a EN ISO 14120 e respeita os requisitos de segurança de avaliação de riscos.

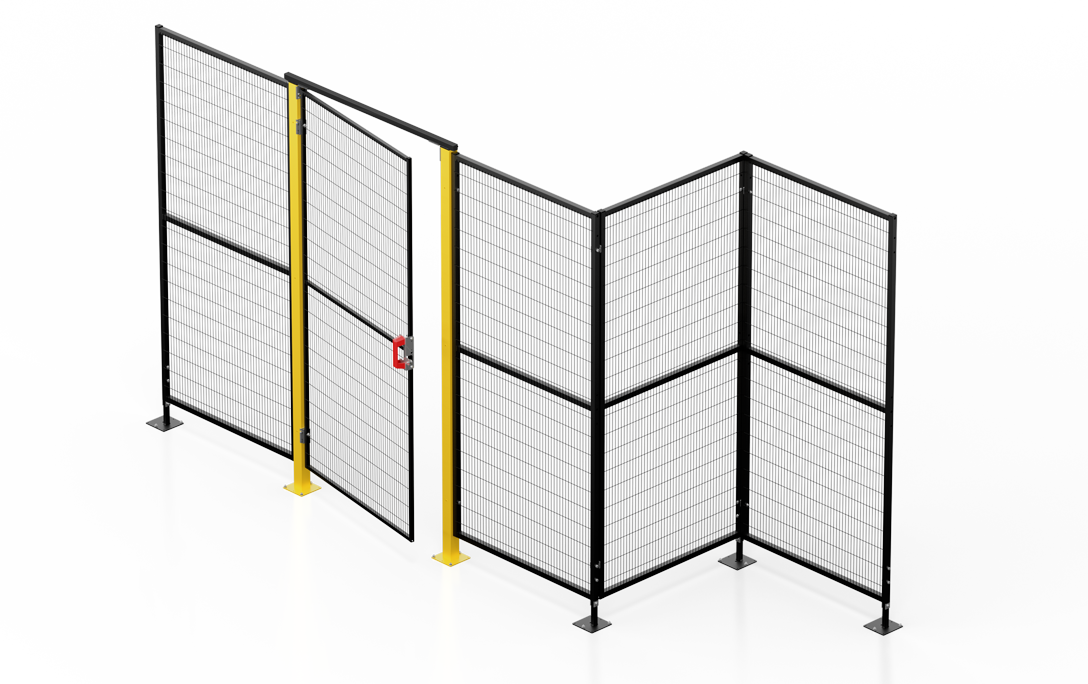

Vedação perimetral de segurança FastGuard

Características principais do sistema

200
300
700
800
1000
1200
1500 mm
DISTÂNCIA AO SOLO 140 mm
1640
2220
ALTURA MÁXIMA 2620 mm
Vedação perimetral de segurança FastGuard Painéis com moldura Satech

Painéis

MOLDURA
mm
30
MOLDURA
mm
20
MALHA (mm)
20 x 100 x 3
FENDA DE MALHA (mm)
17 x 97
LARGURAS (mm)
200300700800100012001500
7 LARGURAS PADRÃO, POSSIBILIDADES INFINITAS
Protezioni Perimetrali Satech - 7 larghezze standard, infinite possibilità

A combinação dos nossos 7 painéis padrão permite-nos criar todas as larguras intermédias em incrementos de 100 mm.

ALTURAS (mm)
150020802480

Placas base

TIPOS
Linear e terminal
TAMANHO (mm)
100 X 200 X 8 soldadura com 4 pontos de fixação

Cores

CORES RAL
RAL 9005 RAL 1021 RAL 7035 CustomGuard Cores
REVESTIMENTO
Pó (apenas para uso interno)

Painéis com moldura Satech

Seguros, práticos, resistentes

Painéis com moldura Satech
  • Fáceis de manusear
    Fáceis de manusear

    Com uma estrutura leve e robusta, o painel com moldura da Satech pode ser facilmente manuseado por apenas uma pessoa.

  • Prontos a usar
    Prontos a usar

    A moldura é fornecida pré-perfurada para permitir a montagem com porcas e parafusos, bem como a instalação de suportes, bloqueios e acessórios.

  • Seguros e resistentes
    Seguros e resistentes
    Moldura de 20 ou 30 mm?

    Os tubos seccionais quadrados de 20 ou 30 mm e a malha de arame de 3 mm tornam o painel Satech rígido e resistente, enquanto as soldaduras na interseção dos varões evitam o risco de repercussão.

  • Antiescalada
    Antiescalada
    EN ISO 14120-5.18

    Os varões horizontais soldados no interior impedem a escalada.

  • Visibilidade
    Visibilidade
    EN ISO 14120-5.9

    A forma da malha vertical assegura uma excelente visibilidade da máquina.

  • Menos distância, mais espaço economizado
    Menos distância, mais espaço economizado
    EN ISO 13857

    A fenda de malha de 17 x 97 mm permite a instalação da proteção a apenas 120 mm do perigo (EN ISO 13857), reduzindo o espaço ocupado pelo perímetro de segurança.

Excelente poupança de tempo, máximo de eficiência

A solução FastGuard poupa até 70% do tempo de montagem, enquanto também assegura uma resistência mínima a impactos de 115 J (mesmo na versão FastGuard 20), o qual representa o valor de referência exigido pelas normas internacionais.

The FastGuard Perimeter Safety Fence allows to save up to 70% assembly time than other Systems

Simplicidade e estabilidade

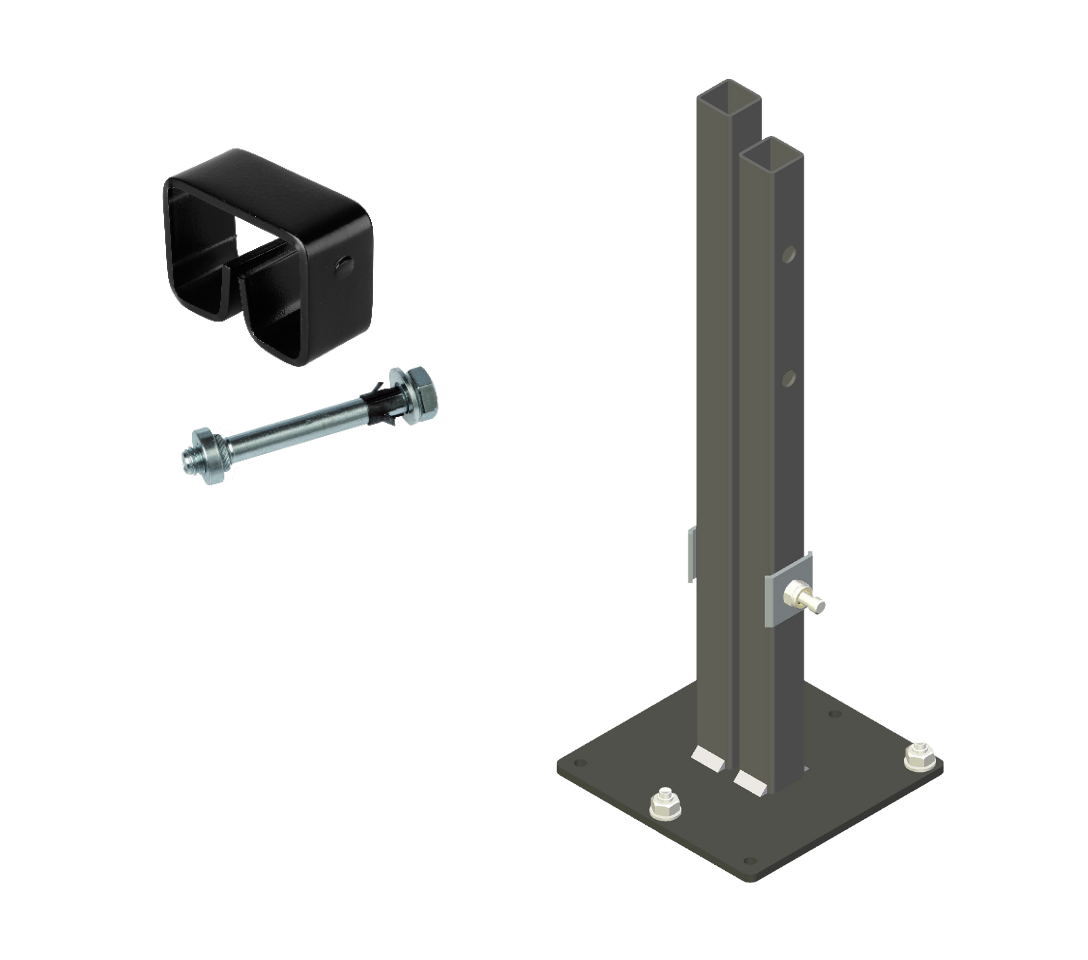

As placas base especiais com forquilhas de bloqueio ligam os painéis modulares na parte inferior. Para uma maior estabilidade, a parte superior é ligada por uma junta com deformação elástica ou por porcas e parafusos imperdíveis.

Protezioni Perimetrali Satech - Base a forcella FastGuard

Placas base com forquilhas de bloqueio

Protezioni Perimetrali Satech - Connessioni Superiori FastGuard

Junção superior

Montagem em 3 passos fáceis

Os painéis são suportados e fixados no devido lugar por placas base, enquanto uma ligação superior os mantém alinhados. A montagem de FastGuard é incrivelmente fácil – só tem de:

  1. 1
    Coloque as placas base no solo
  2. 2
    Insira o painel a partir de cima
  3. 3
    Aperte as fixações incorporadas

Prática, mesmo com um único operador

Graças aos seus fixadores de engate rápido, a instalação das proteções perimetrais FastGuard pode ser realizada por um único operador.

Protezioni Perimetrali Satech - Praticità di montaggio della Recinzione FastGuard

FastGuard é também disponível com moldura de 20 mm (FastGuard 20)

FastGuard
MOLDURA
mm
20

Os Sistemas Padrão Satech

Comparar FastGuard com os nossos outros Sistemas Modulares

Série BASIC
Série BASIC Versatilidade
Série STRONG
Série STRONG Robustez
FastGuard
FastGuard Rapidez
AdaptaGuard
AdaptaGuard Adaptabilidade
BlueGuard
BlueGuard Design higiénico
Proteções -
Medidas standard (mm)
1640, 2220, 2620 1640, 2220, 2620, 3140 1640, 2220, 2620 1640, 2220, 2630 2220
Largura moldura (mm) 20 20 / 30 (HEAVY) 20 / 30 Sem moldura Sem moldura
Largura postes (mm) 40 60 - 50 60
Sistema montagem Parafusos e Porcas ou Clip Rápido patenteado Clip Rápido patenteado
ou Parafusos e Porcas
Junção superior + Bases especiais Clips de fixação rápida Clips fixação em inox e plastico
Gama de preços €€ €€€ € / €€ €€€ €€€€
Rapidez instalação
Malha (mm) 20 x 100 x 3 20 x 100 x 3 20 x 100 x 3 32 x 68 x 4 32 x 68 x 4
Resistência
ao impacto testada (max)
1608 J Quando instalado com
Parafusos e Porcas
1608 J Quando instalado com
Parafusos e Porcas
115 J* / 390 J *Valor standard requerido
pelas normas EN ISO
1608 J 500 J
Distância mínima
ao perigo (mm)
120
(EN ISO 13857)
120
(EN ISO 13857)
120
(EN ISO 13857)
200
(EN ISO 13857)
200
(EN ISO 13857)
Opções de painéis sem rede(FullSteel, transparente, combinações) - -

FastGuard - Vídeo do produto

Descubra como montar FastGuard, a nossa Vedação de segurança perimetral, neste vídeo.

FastGuard - Instruções de montagem

Download

Produtos e complementos para vedaçãoes perimetrais de segurança

FastGuard pode ser complementado com uma ampla gama de portas, painéis, sistemas de bloqueio e acessórios de alta qualidade.

  • Protezioni Perimetrali Satech - Protezione Macchine

Portas padrão

A nossa linha de portas desenhada para a passagem de pessoas, empilhadoras, porta-paletes ou pontes rolantes.

DESCUBRA AS PORTAS
  • Protezioni Perimetrali Satech - Pannelli Modulari

Painéis modulares

Além dos painéis de malha, os nossos sistemas com moldura podem ser construídos com painéis de diferentes materiais.

DESCUBRA OS PAINEÍS
  • Satech Protezioni Perimetrali - Offriamo una gamma di chiusure adatte a tutti i Livelli di Prestazione richiesti nei sistemi di sicurezza.

Sistemas de bloqueio

Disponibilizamos uma gama de fechaduras adequada para todos os níveis de desempenho exigidos nos sistemas de segurança.

DESCUBRA AS FECHADURAS
  • Protezioni Perimetrali Satech - Accessori e Staffe per completare la vostra sicurezza perimetrale macchine

Acessórios e suportes

Complementos e suportes de montagem para a total personalização da sua Vedação perimetral de segurança.

DESCUBRA OS ACCESÓRIOS
