Vedações perimetrais para a logística e armazéns: como organizar a segurança de áreas, máquinas e fluxos
Nos armazéns e nos centros logísticos, as vedações perimetrais não servem apenas para proteger as máquinas, mas também para pôr ordem nos fluxos e delimitar as áreas. Distinguir onde é necessária uma proteção normalizada e onde basta uma divisória é fundamental para projetar um layout seguro num armazém.
Vedações perimetrais para a logística: o que são e para que servem
As vedações perimetrais para a logística são sistemas modulares industriais utilizados para delimitar as áreas de um armazém ou de uma instalação de intralogística. Podem desempenhar diversas funções, geralmente relacionadas com a segurança ou com a organização dos espaços, por exemplo:
- delimitar áreas de armazenamento e picking;
- separar percursos pedonais e áreas de movimentação;
- segregar robôs industriais e células automatizadas;
- proteger tapetes transportadores e sistemas de transporte automático de mercadorias;
- criar áreas controladas para carga, descarga ou carregamento de baterias;
- organizar o layout de setores e zonas operativas.
Com o crescimento da automação industrial, no mesmo espaço logístico podem coexistir empilhadores, AGV e AMR, tapetes transportadores, sorters, transelevadores e células de paletização robotizada, além, naturalmente, dos operadores. Um elevado número de veículos e pessoas no mesmo ambiente operacional implica mais pontos de contacto a gerir: uma proteção perimetral corretamente projetada ajuda a definir esses limites.
Proteção ou divisória? A distinção que orienta a escolha
Nem todas as vedações industriais em armazéns de logística desempenham a mesma função, e disso dependem as normas e os requisitos aplicáveis:
- a proteção fixa perimetral protege as pessoas dos perigos de uma máquina, como por exemplo um tapete transportador, um sistema conveyor ou uma linha automática. Neste caso aplicam-se as normas sobre proteções industriais e a avaliação de riscos, e os acessos devem ser geridos através de portas e sistemas de fecho adequados (controlo de acessos);
- a divisória é utilizada para separar fisicamente setores, corredores e zonas de armazenamento. Não desempenha função de proteção ao abrigo da EN ISO 14120, mas é um elemento de segregação física. Quando não existe risco de impacto por parte das máquinas, a resistência ao choque exigida é baixa.
A distinção é importante: a função do sistema e os respetivos requisitos devem ser definidos com base na análise de riscos em armazém, incluindo eventuais riscos de choque gerados pelos veículos de movimentação.
As normas a conhecer para projetar as vedações perimetrais industriais
Para projetar e dimensionar as vedações perimetrais em contextos industriais é necessário ter em conta o quadro normativo em vigor, que se aplica também à logística e aos armazéns:
- EN ISO 12100, que define os princípios de projeto das máquinas industriais e o processo de avaliação e redução do risco;
- EN ISO 14120, que estabelece os requisitos para a conceção, construção e instalação das proteções fixas e móveis;
- EN ISO 13857, que diz respeito às distâncias de segurança em relação às máquinas para impedir que se alcancem as zonas perigosas com os membros superiores e inferiores, das quais dependem a altura das proteções e a dimensão das aberturas;
- EN ISO 10218-2:2025, que especifica requisitos de segurança para aplicações e células de robôs industriais, como por exemplo as ilhas de paletização;
- Regulamento Máquinas (UE) 2023/1230, que a partir de 20 de janeiro de 2027 substituirá a Diretiva Máquinas 2006/42/CE e com o qual deverão estar em conformidade as máquinas colocadas no mercado após essa data.

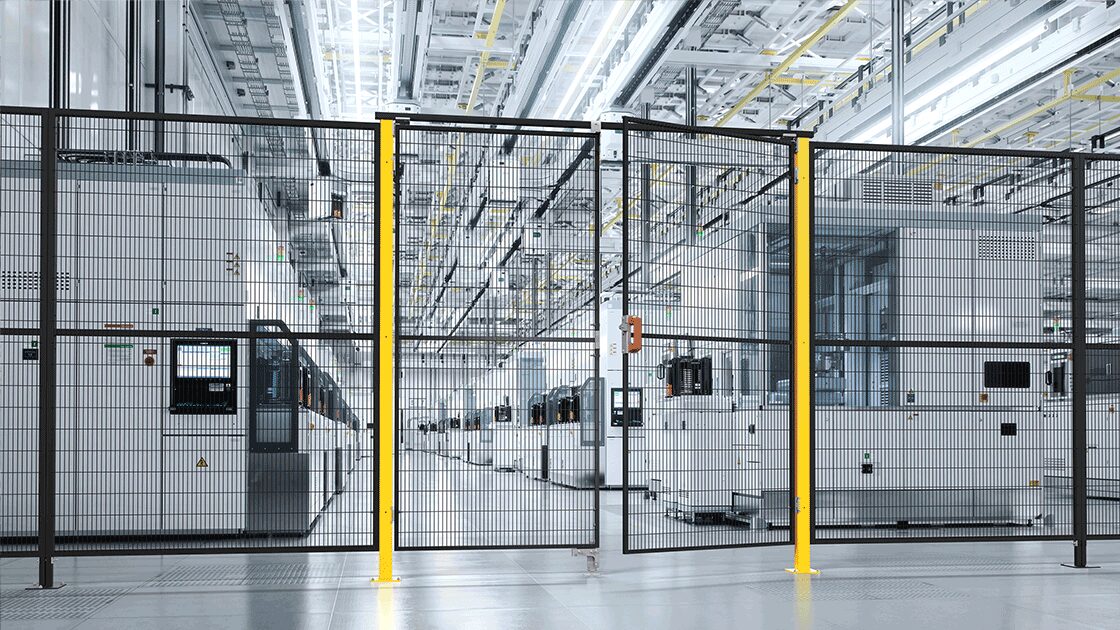

FastGuard 20: a divisória modular para armazéns e áreas logísticas
Para separar as áreas de armazém onde as máquinas não representam risco de impacto, a Satech propõe o FastGuard 20. Trata-se de um sistema de painéis divisórios em rede para pavilhões industriais e armazéns, com painéis em rede soldada e moldura de 20 mm montados sobre bases com forquilha e sem postes tradicionais, concebidos para obter diferentes dimensões e configurações combinando elementos padrão.
As principais características do FastGuard 20
- A modularidade, com 7 larguras padrão (de 200 a 1500 mm) que, combinadas, permitem cobrir todas as medidas intermédias com incrementos de 100 mm, e alturas de proteção de 1620 e 2220 mm.
- A rapidez de montagem: basta uma só pessoa, graças às bases ao chão, ao painel inserido por cima e às fixações imperdíveis para apertar, com uma poupança de até 70% do tempo de montagem em relação aos sistemas tradicionais.
- A visibilidade, com a malha aberta (20 x 100 x 3 mm), que deixa passar luz e ar e permite o controlo visual das áreas segregadas, útil para auditorias e inventários.
- Uma resistência mínima a impactos de 390 J, testada segundo a norma EN ISO 14120.
- A estrutura sem postes, com bases estáveis (140 x 140 x 5 mm), três pontos de fixação e inclinação regulável, mesmo em pavimentos irregulares.
- O acabamento com pintura em pó, apenas para os painéis, em RAL 9005, 1021 e 7035 (outras cores com CustomGuard), para uso interior.
Onde usar o FastGuard 20: as aplicações em armazém
As divisórias nas áreas de armazém definem os limites, limitam os acessos não autorizados e integram-se no layout e nos procedimentos HSE. As aplicações mais frequentes do FastGuard 20 em armazéns logísticos incluem:
- área de ferramentas e equipamentos: o FastGuard 20 traça um perímetro claro que evita acessos não autorizados e recolhas erradas e simplifica os inventários cíclicos;
- setores e zonas de armazenamento: graças ao FastGuard 20 é possível traçar limites nítidos entre picking, armazenamento, devoluções e mercadoria entrante, com menos cruzamentos críticos entre os fluxos;
- separação entre logística e produção, delimitando com o FastGuard 20 corredores de troca controlados, com acessos dedicados e zonas de amortecimento;
- percursos pedonais e acessos vigiados: nas áreas de elevado tráfego de empilhadores, o FastGuard 20 permite a separação entre peões e veículos e concentra a travessia em pontos dedicados;
- áreas de carregamento de baterias dos empilhadores: o FastGuard 20 isola a zona de carregamento do tráfego de veículos e peões;
- cais e zonas de túnel: o FastGuard 20 define o perímetro das áreas de carga e descarga, delimitando zonas de espera em torno dos portões.
Importa lembrar que, quando o FastGuard é utilizado como divisória de área num armazém, não desempenha a função de proteção perimetral ao abrigo da norma EN ISO 14120: a escolha da utilização adequada deve basear-se sempre na avaliação de riscos.
Proteção de tapetes transportadores e conveyors: AdaptaGuard, a proteção fixa sem moldura
Para a proteção de tapetes transportadores, conveyors e sistemas de transporte automático em instalações logísticas industriais, a Satech propõe o AdaptaGuard, a proteção fixa sem moldura concebida para se adaptar também a layouts complexos, tornando inacessíveis as zonas de perigo durante o funcionamento normal das máquinas.
A rede soldada pode, de facto, ser cortada e moldada diretamente na obra, para realizar à medida recortes, ângulos e adaptações em torno de colunas, tubagens ou outros obstáculos, sem ter de substituir o painel. Esta característica é particularmente útil em instalações logísticas onde o perímetro de segurança deve seguir com precisão o percurso do tapete transportador e deixar livres os espaços necessários à movimentação e à manutenção.
Desta forma, o AdaptaGuard combina flexibilidade de instalação, visibilidade e proteção das áreas perigosas, com painéis de malha de 4 mm e uma configuração desenvolvida segundo a norma EN ISO 14120.
Perguntas frequentes sobre as vedações perimetrais para a logística
Quando é que vale a pena usar o FastGuard 20 num armazém?
O FastGuard 20 é indicado quando é necessária uma solução modular para a divisão de áreas ou para aplicações em que o nível de impacto exigido pela avaliação de riscos é reduzido. A resistência mínima do FastGuard 20 é de 390 J.
O FastGuard 20 protege contra o impacto de empilhadores?
O FastGuard não foi concebido para resistir ao impacto de empilhadores. Onde existe um risco significativo de impacto dos veículos contra estantes, cantos, baías ou outras estruturas, devem ser avaliadas proteções adequadamente dimensionadas em relação ao cenário de impacto.
Como proteger um tapete transportador?
Quando o tapete ou o sistema automático apresenta uma zona perigosa acessível, a solução pode exigir uma proteção perimetral com acessos e dispositivos de segurança coerentes com a avaliação de riscos e com as normas aplicáveis.
Como separar peões e empilhadores num armazém?
A separação pode ser realizada através de barreiras físicas, percursos dedicados, acessos controlados e sistemas de segurança ativa. A configuração depende do layout, dos fluxos e dos cenários de interação entre pessoas e veículos.
As vedações perimetrais em armazém podem ser reconfiguradas?
Os sistemas modulares podem ser concebidos para permitir a reconfiguração do layout, uma característica particularmente útil em armazéns e instalações logísticas sujeitos a alterações frequentes. O FastGuard 20 é constituído por componentes modulares que podem ser reutilizados na reconfiguração do sistema.
A Satech pode apoiar a conceção da solução?
Sim. A conceção pode partir da análise do layout e chegar à definição da solução, dos acessos e dos componentes necessários. A Satech disponibiliza ainda modelos 3D dos seus sistemas e serviços de suporte técnico.
Um armazém seguro projeta-se a partir dos seus limites
É na fronteira entre uma área e outra que se decide grande parte da segurança de um armazém. Uma divisória bem projetada torna os fluxos legíveis e a proteção adequada salvaguarda máquinas e tapetes transportadores. FastGuard 20 é o ponto de partida para as vedações perimetrais no setor da logística: a vedação de segurança mais rápida de instalar e a mais simples de reconfigurar.
