No ambiente industrial, a visão é a primeira ferramenta de defesa natural dos operadores. Uma visibilidade adequada das áreas automatizadas permite identificar situações potencialmente perigosas antes que estas se transformem em acidentes.
A visibilidade da área protegida também influencia:
– A supervisão do ciclo produtivo
– A identificação das anomalias
– Controle das operações
e é, portanto, um aspecto que impacta diretamente também na eficiência produtiva, preservando-a do risco de interrupções imprevistas.
Por isso, as Proteções Industriais de uma máquina devem assegurar a máxima proteção, sem comprometer a visibilidade da área protegida.
Visibilidade: Uma Abordagem Multi-Normativa
A Norma EN ISO 12100 estabelece os princípios de Avaliação de Risco, incluindo a visibilidade entre os fatores a serem considerados. A visibilidade através das Proteções industriais é, na realidade, regulamentada por um sistema integrado de Normas harmonizadas de acordo com a Diretiva Máquinas 2006/42/CE e o Novo Regulamento de Máquinas 2023/1230:
- EN ISO 14120, que estabelece os Requisitos gerais para o projeto e a construção de Proteções fixas e móveis
- EN ISO 13857, que define as Distâncias de Segurança das Proteções
- EN 614-1, que fornece orientações adicionais sobre o uso de cores nos ambientes industriais, enfatizando como as escolhas cromáticas influenciam a percepção dos espaços e a Segurança operacional
Este sistema regulatório estabelece que as Proteções Perimetrais devem:
- Permitir adequada observação do processo
- Garantir visão clara das áreas e movimentos perigosos
- Evitar necessidade de remoção para inspeções
- Evitar distorções que possam mascarar situações perigosas
- Manter propriedades visuais ao longo do tempo
A EN ISO 14120 define a visibilidade como um elemento fundamental para a Segurança do Operador e fornece requisitos precisos que as Proteções Industriais devem satisfazer.
Como Funciona a Percepção Visual?
A visão é uma das principais ferramentas de defesa. A capacidade de perceber visualmente o ambiente ao redor nos permite identificar potenciais ameaças, nos orientar no espaço e tomar decisões rápidas para nossa segurança. É um sistema de proteção que funciona através de mecanismos biológicos complexos: o olho transforma a luz em sinais nervosos, que convertem imagens em informações processadas pelo cérebro.
As informações visuais são classificadas com base em vários fatores, incluindo a orientação dos objetos observados. As barreiras verticais são mais compatíveis com o arranjo das células receptoras na retina em comparação com as horizontais.
Observando cuidadosamente um objeto através de uma grade, você notará maior fadiga visual ao visualizar através de linhas de grade horizontalmente dispostas.
O contraste cromático também influencia a percepção visual: objetos de cores visivelmente diferentes são imediatamente reconhecíveis como tal. Por outro lado, tons muito semelhantes dificultam o reconhecimento preciso das formas.

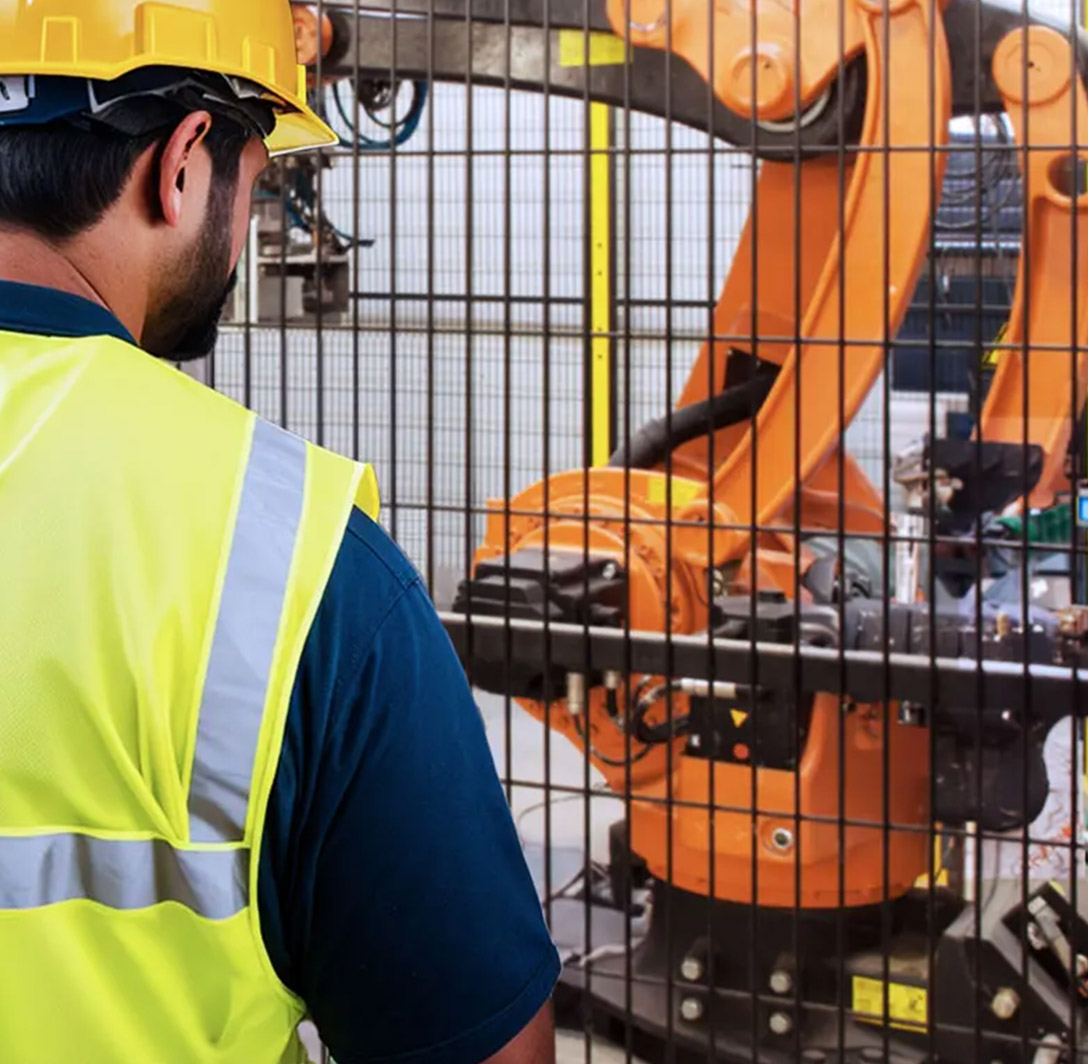

Características da Malha Metálica
Nossos Painéis de malha metálica integrados às Proteções Modulares apresentam aberturas verticais que minimizam significativamente a interferência visual em comparação com padrões horizontais. Este design garante maior clareza na visualização dos processos, reduzindo o cansaço visual durante turnos longos.
Por exemplo, em uma célula robótica protegida por nossas Proteções Perimetrais, o padrão de malha vertical permite que os operadores monitorem operações de pick & place com clareza excepcional, mantendo visibilidade ideal mesmo durante períodos prolongados de observação.

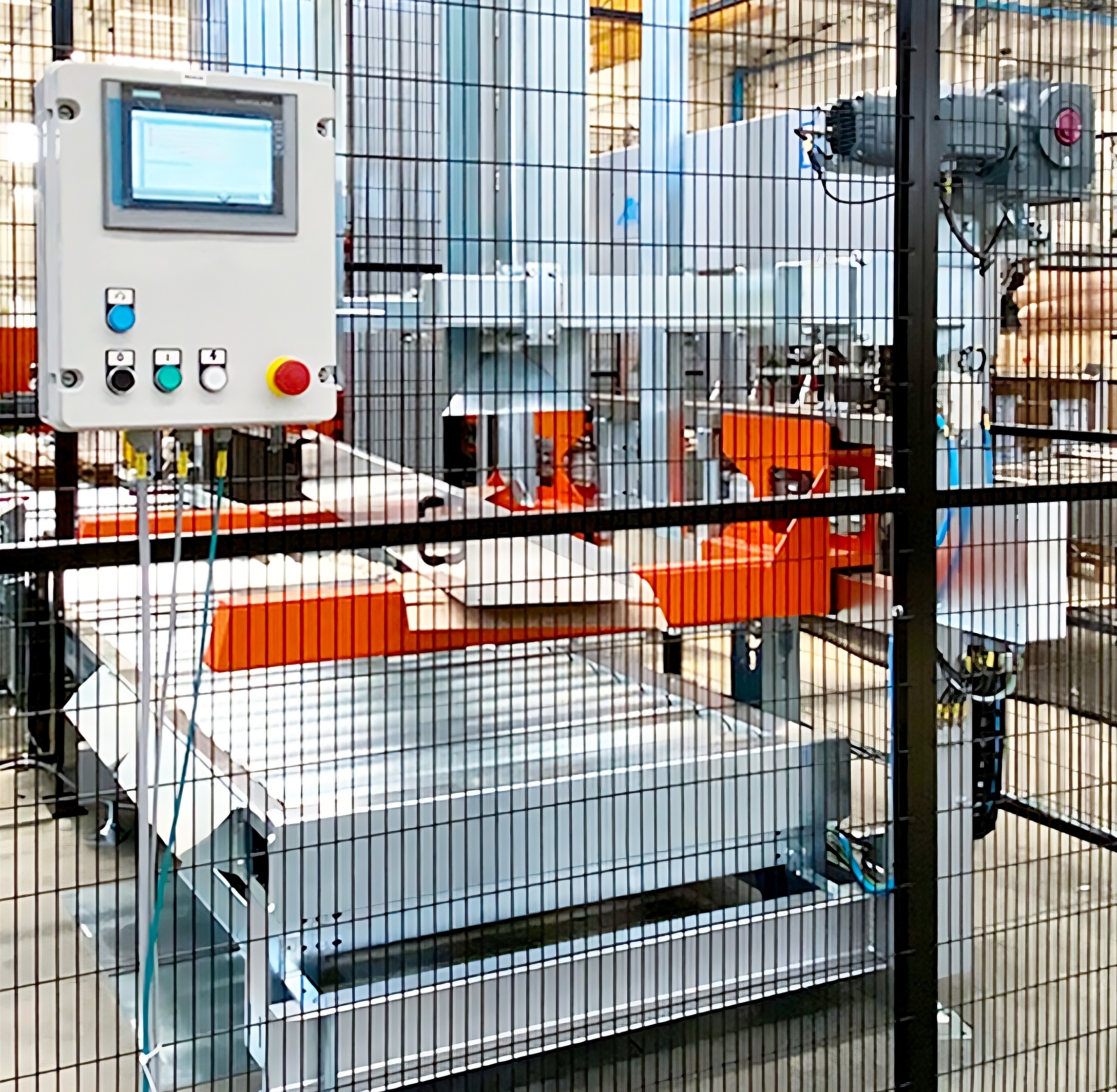

Contraste e Seleção de Cores
O cérebro humano processa informações visuais de forma mais eficiente quando há um forte contraste entre os elementos. Em ambientes industriais, o contraste cromático entre a maquinaria e as Vedações Perimetrais é crucial para a Segurçáça. Uma diferenciação de cores adequada permite que os operadores acompanhem claramente os movimentos da maquinaria e identifiquem rapidamente irregularidades, garantindo monitoramento visual eficaz. Tome como exemplo nossa instalação de linha de embalagem automatizada, onde Vedações Modulares de Aço Preto ao redor de esteiras transportadoras de cor clara melhoram a visibilidade e tornam as anomalias imediatamente aparentes.
Posicionamento e Iluminação
Outro elemento a considerar ao definir um layout de produção é o posicionamento das luzes. O posicionamento adequado deve evitar criar zonas de sombra que possam interferir na visibilidade da maquinaria, prevenir reflexos que possam mascarar riscos e manter visibilidade uniforme da área protegida.

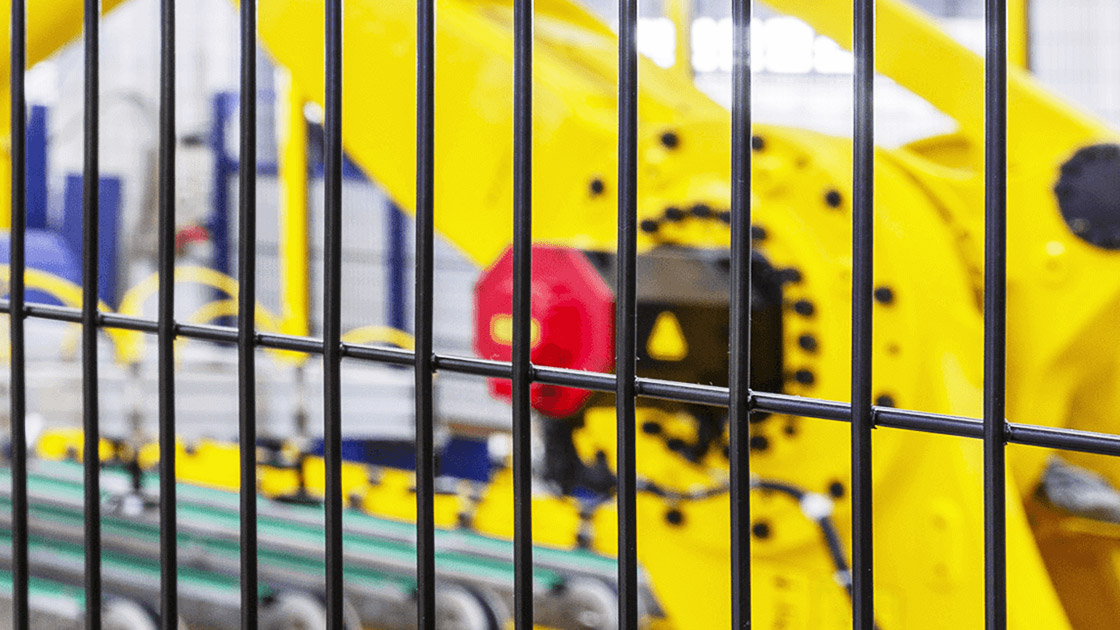

Visibilidade: Algumas Aplicações Industriais
A orientação da malha, o contraste de cores e a iluminação determinam o monitoramento correto dos processos de produção para muitas máquinas industriais através das Proteções Industriais. Além das células robóticas e linhas de embalagem, podemos mencionar:
- Plantas de engarrafamento, para verificar o preenchimento correto e fechamento de garrafas
- Sistemas de embalagem, para supervisionar o fluxo de produtos e evitar danos ou acúmulo indesejado
- Máquinas-ferramentas, para controlar o processamento mecânico
- Prensas hidráulicas, para observar o posicionamento correto de moldes e peças
- Máquinas da indústria têxtil, para identificar possíveis defeitos ou quebras em tecidos durante a produção
O Que Podemos Fazer por Você: Soluções para Todos os Requisitos de Visibilidade
Visibilidade das Proteções Industriais — Perguntas Frequentes
Quais fatores determinam a adequação visual de uma Proteção?
As especificações do processo produtivo, os requisitos de supervisão e as diretrizes de Análise de Riscos de acordo com EN ISO 12100 definem os requisitos de visibilidade para Proteções Industriais.
Como selecionar o tipo de Painel mais adequado para necessidades de visibilidade?
A escolha depende do tipo de observação requerida: os Painéis com orientação de malha vertical oferecem visibilidade geral da área, enquanto que os Painéis de Folha Transparente ou Painéis de material misto são utilizados para áreas que requerem visibilidade completa do processo.
Por que a visibilidade é considerada um elemento de Segurança?
Uma visão clara da área protegida permite supervisão constante do processo e identificação pontual de situações irregulares como acúmulo de produtos ou falhas.
Quais Normas regulam a visibilidade das Proteções Industriais?
A Norma EN ISO 14120 especifica que as Proteções devem permitir observação adequada de áreas perigosas e do processo produtivo sem comprometer a segurança do operador.
Quais são as vantagens ergonômicas das Proteções de alta visibilidade?
Proteções de alta qualidade reduzem o estresse visual dos operadores, melhoram a percepção ambiental e permitem supervisão eficaz mesmo durante turnos prolongados.
Qual o papel do contraste de cores na visibilidade da maquinaria?
Um contraste bem projetado entre Proteções e maquinaria ajuda a distinguir claramente movimentos e anomalias, melhorando a segurança operacional.

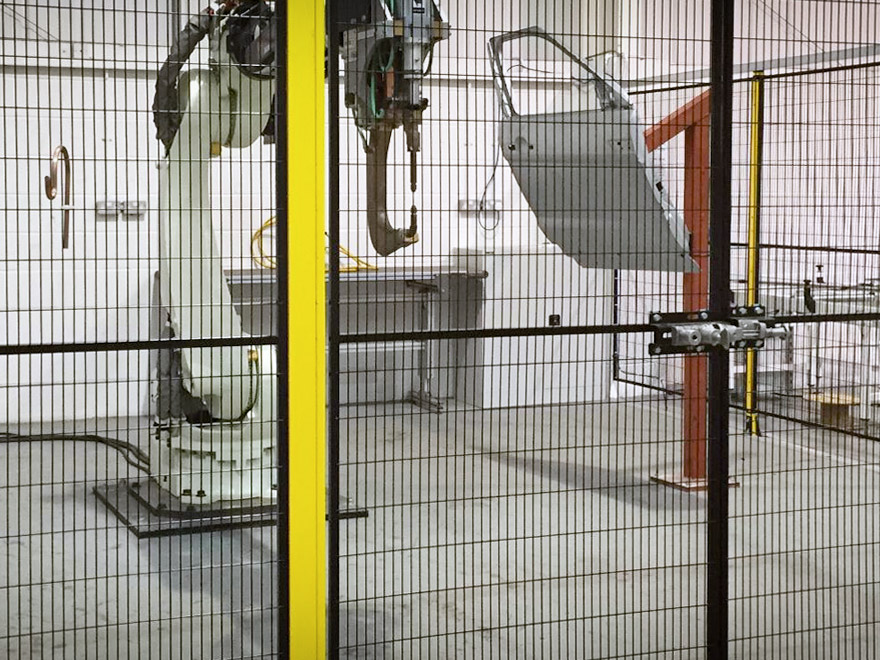

As Proteções Perimetrais podem ser de qualquer cor?
Embora possamos fabricar Proteções de Máquinas em qualquer cor RAL, a escolha da cor deve cumprir as diretrizes da Norma EN ISO 14120 e ser validada pela Avaliação de Riscos específica da máquina. A Proteção deve criar contraste efetivo com a maquinaria para realçar movimentos e potenciais riscos, evitando efeitos de camuflagem que possam mascarar situações perigosas.
Minha área de produção contém robôs amarelos e laranjas. Que cor a Proteção Perimetral ao redor dessas áreas deve ter?
O Ponto 5.9 da Norma EN ISO 14120 prescreve o uso de «materiais mais escuros que a área observada» para melhorar a visibilidade do processo. Para robôs amarelos e laranjas, Proteções de malha preta fornecem contraste ideal para monitorar movimentos da maquinaria.

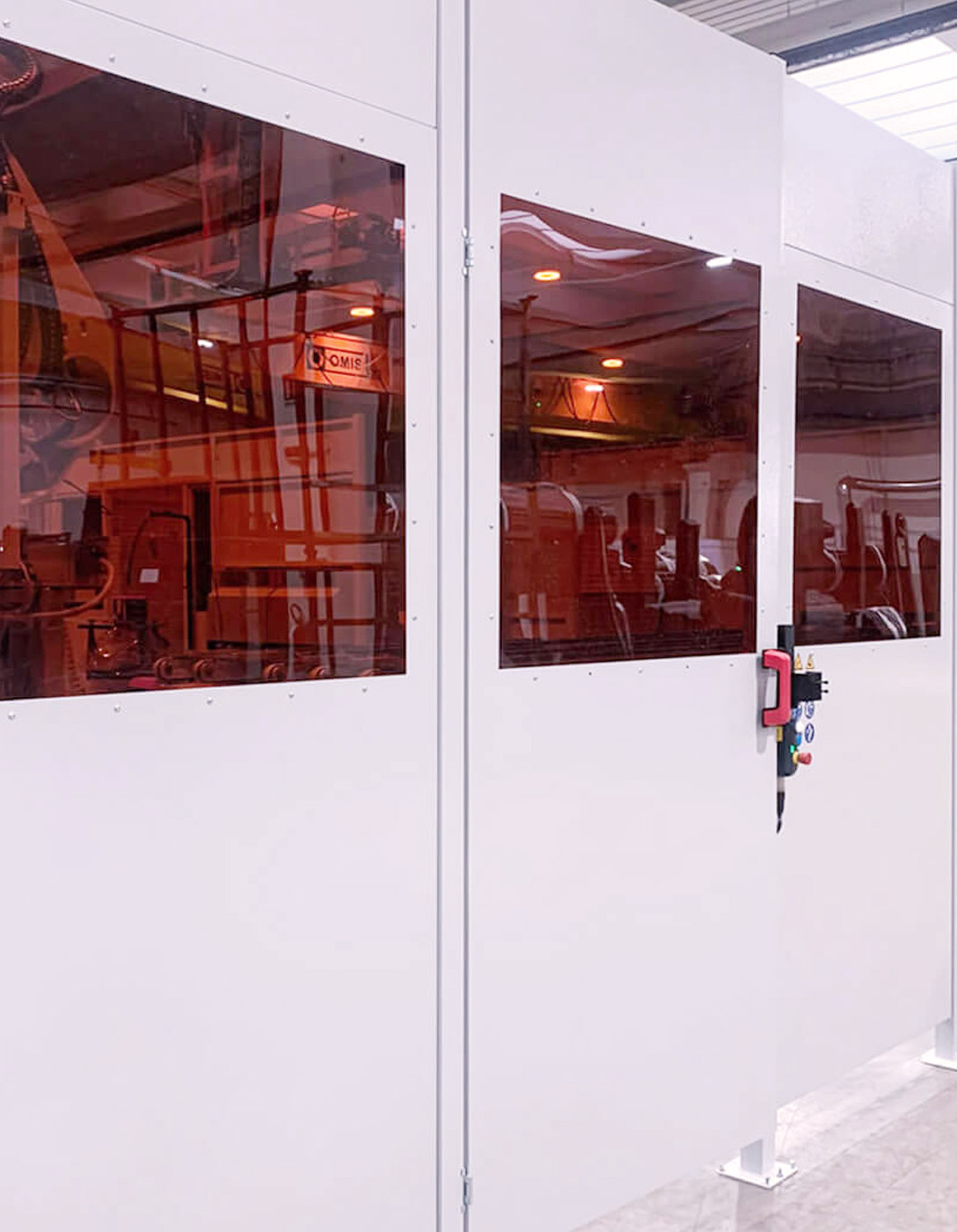

Para células de soldagem, no entanto, Proteções de chapa FullSteel equipadas com janelas de policarbonato certificadas EN ISO 25980 fornecem tanto a proteção necessária quanto a visibilidade da área de produção.
Diferentes tipos de Painéis podem ser combinados para otimizar a visibilidade em pontos específicos do perímetro?
Sim. A cross-modularidade dos Sistemas Satech permite a integração de Painéis com diferentes características de visibilidade dentro do mesmo perímetro. Por exemplo, você pode combinar:

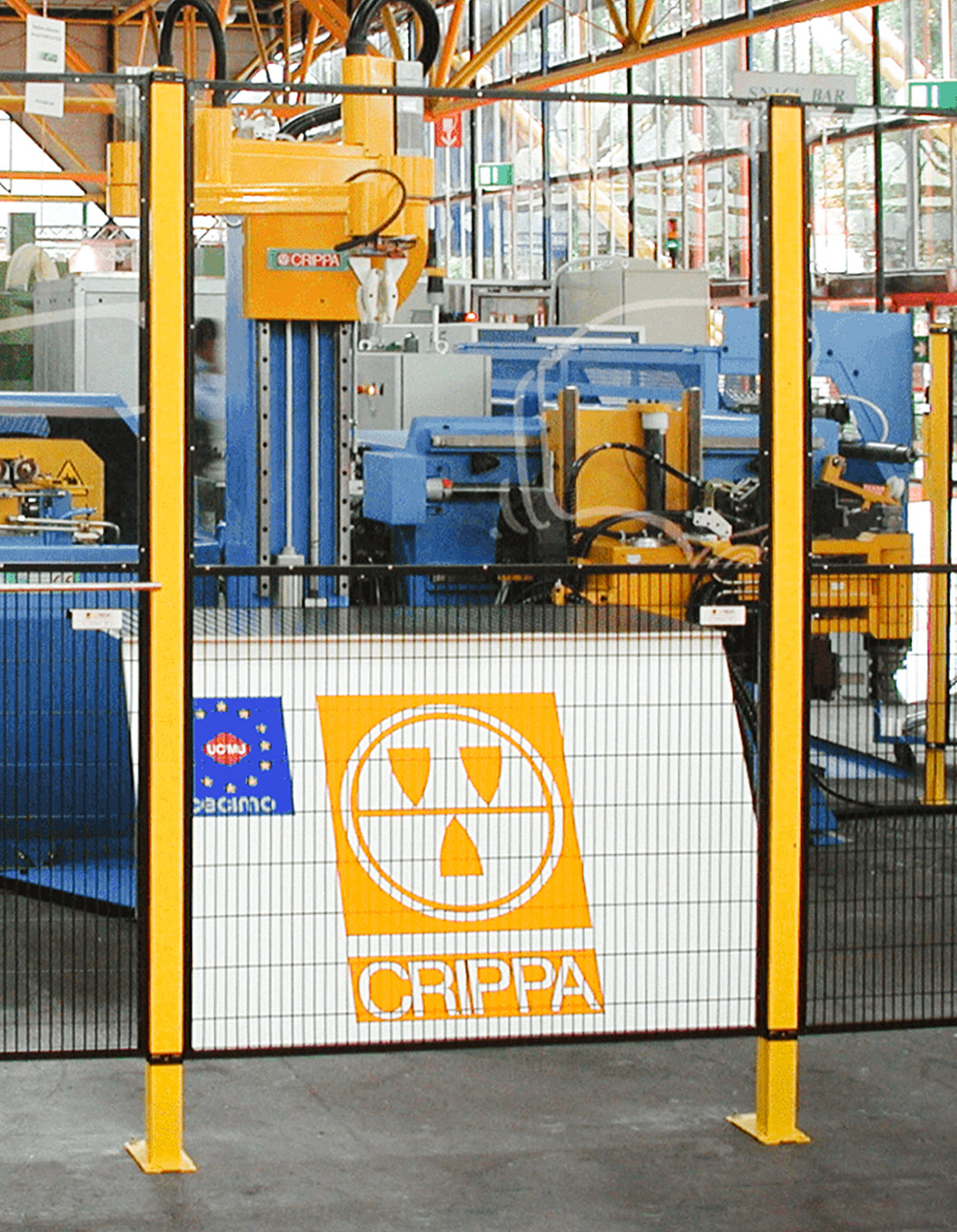

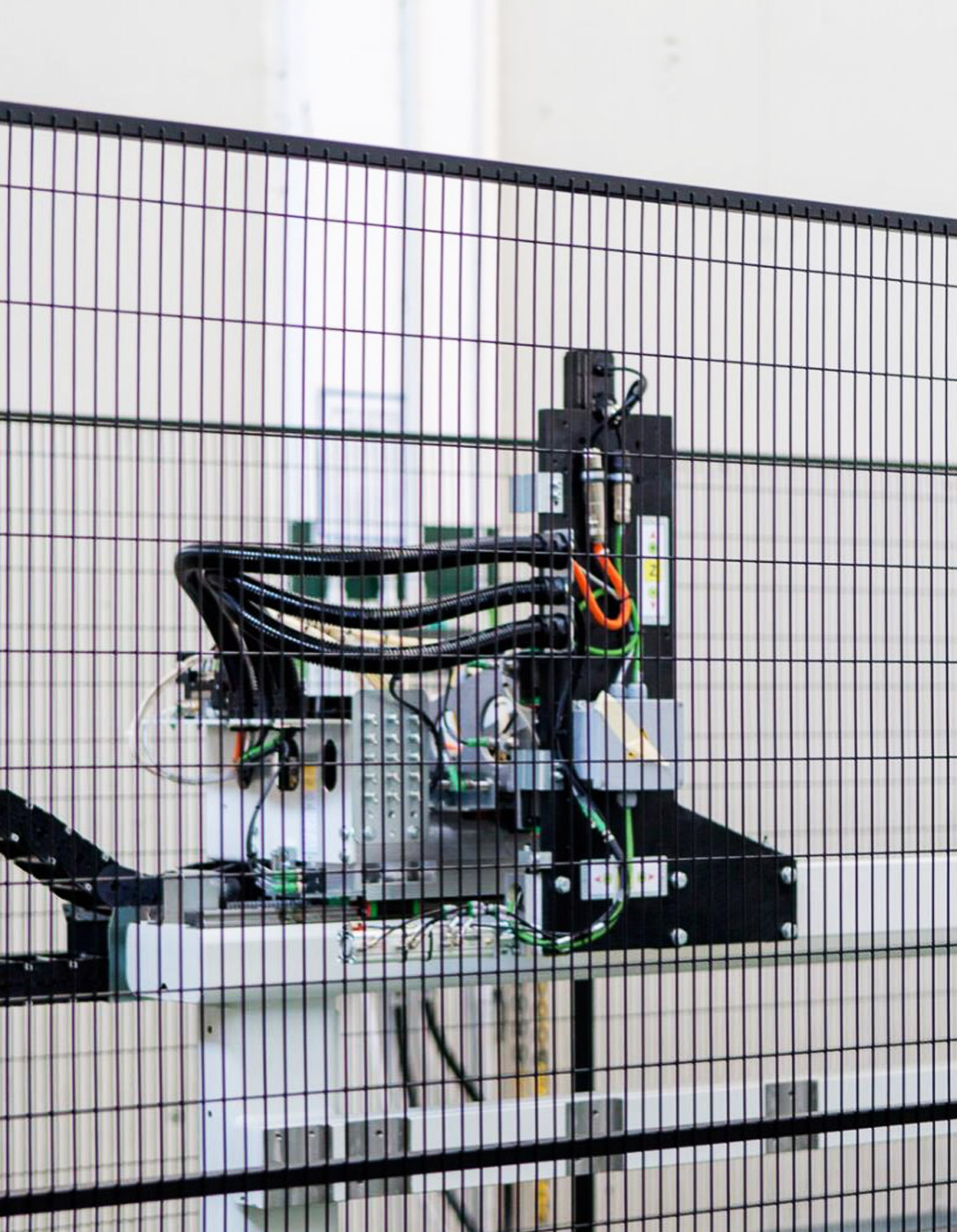

- Painéis de malha emoldurada e painéis de malha sem moldura para visibilidade geral das áreas protegidas

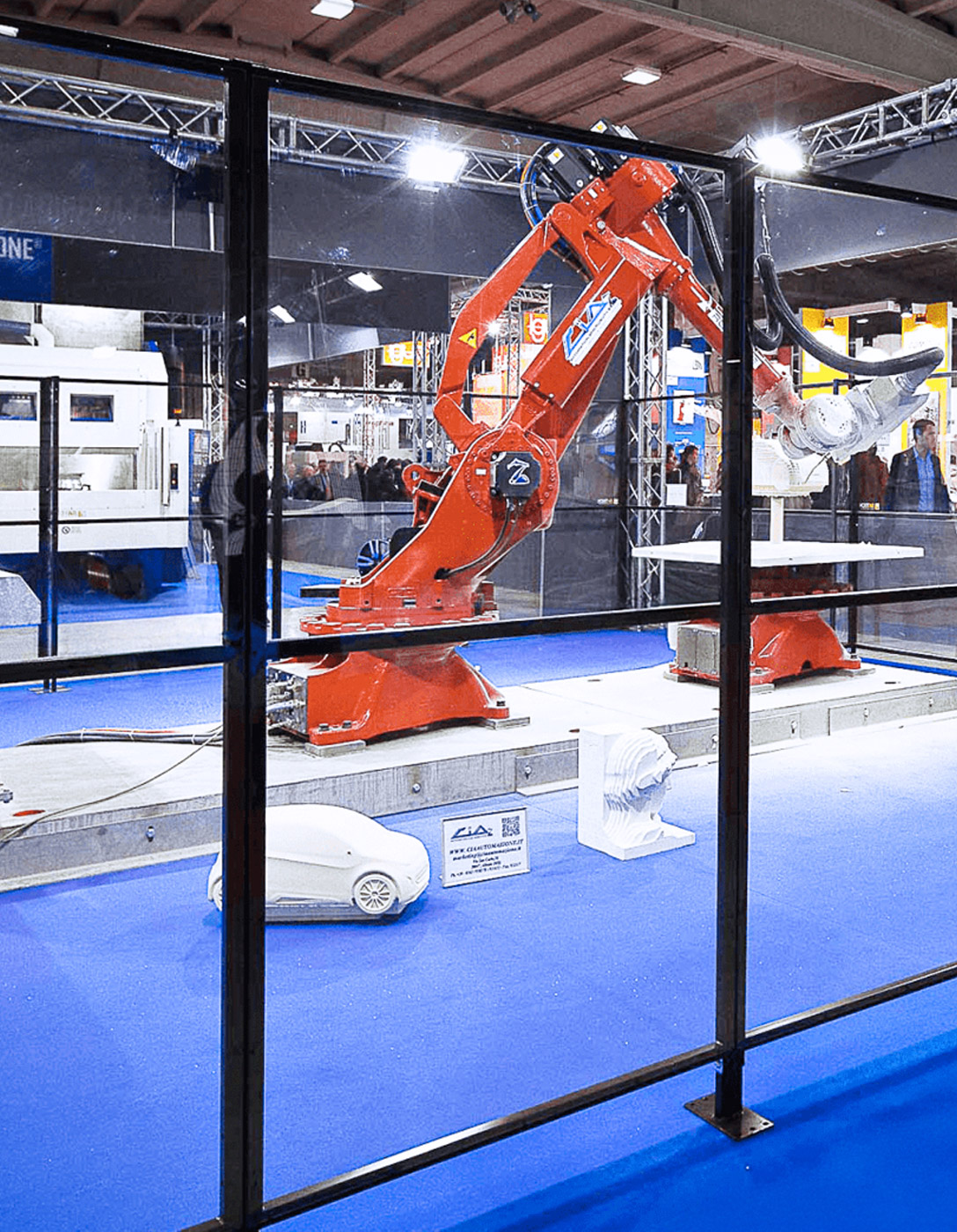

- Painéis de Folha Transparente (também conhecidos como "Painéis de Policarbonato") para áreas que requerem máxima visibilidade
- Painéis FullSteel em áreas onde prevenir a projeção de resíduos de processamento é prioridade
Segurança Através da Visibilidade das Proteções
Visibilidade através das Proteções Industriais previne acidentes. Atenção aos materiais, acabamentos e cores contribui ativamente para a Segurança do seu ambiente de trabalho.
