Recinzioni di Sicurezza per Macchinari

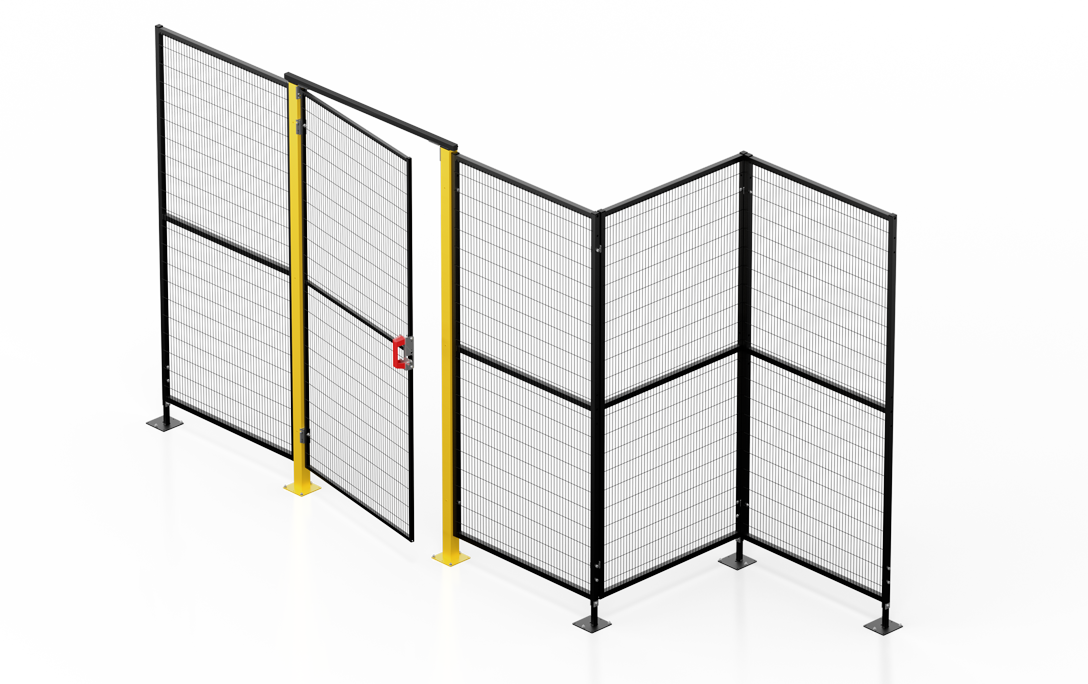

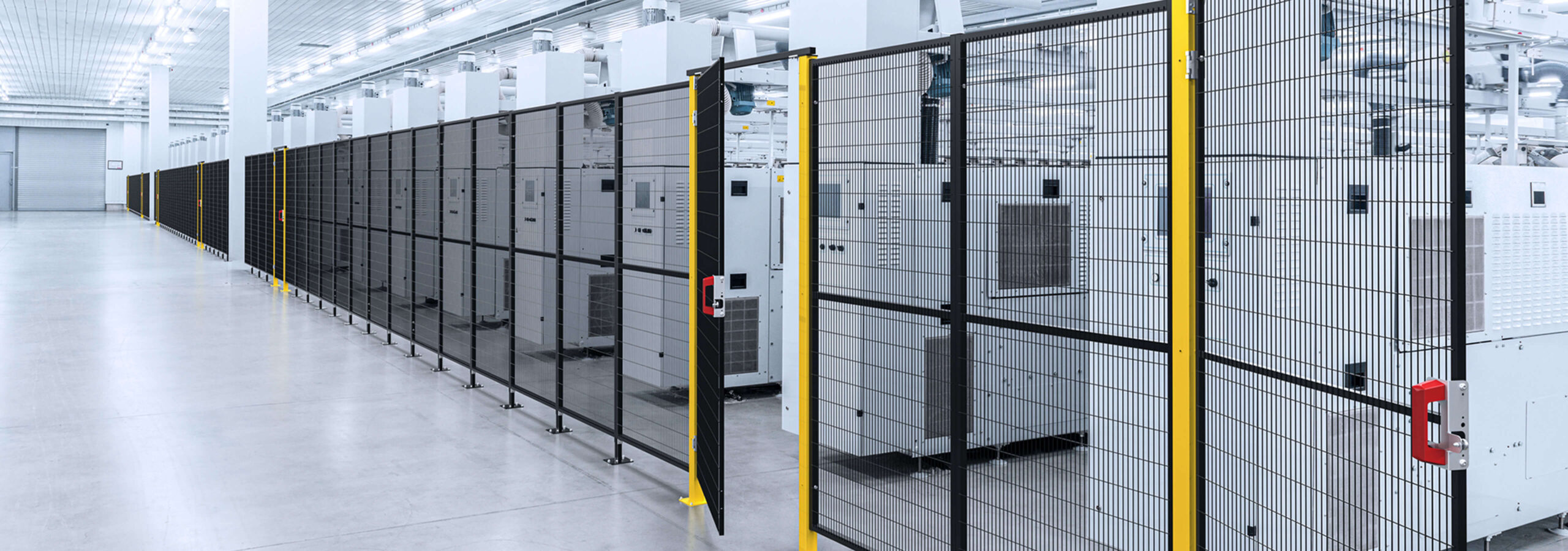

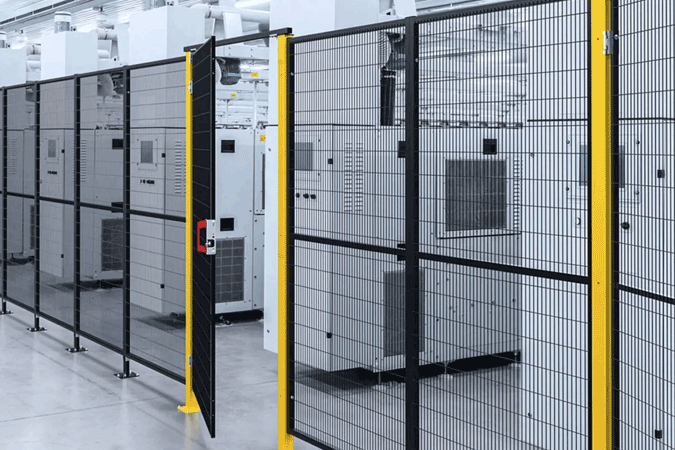

FastGuard è il Sistema Satech indicato quando il progetto richiede tempi di montaggio ridotti e il rischio di impatto è contenuto. Con una resistenza testata fino a 390 J (FG20) e 500 J (FG30) secondo EN ISO 14120, è la scelta corretta per macchinari e impianti dove l'Analisi dei Rischi non richiede valori di impatto elevati: sistemi di trasporto automatici, nastri trasportatori, linee di assemblaggio leggero, isole di collaudo.

Per ambienti con robot industriali pesanti o rischio di impatto significativo dall'interno, il Sistema di riferimento è ImpactGuard.

FastGuard viene utilizzato anche come parete divisoria per la partizione di aree — in magazzini e reparti produttivi — per separare zone di lavoro, corridoi di transito o aree AGV. In questo caso non svolge la funzione di Protezione Perimetrale ai sensi di EN ISO 14120, ma di elemento di segregazione fisica. La distinzione è rilevante: l'uso corretto va sempre determinato dall'Analisi dei Rischi secondo EN ISO 12100.

L'altezza minima è definita dalla Norma EN ISO 13857 in funzione della distanza tra la Recinzione di Sicurezza e il punto di pericolo. L'altezza minima standard di FastGuard è 1620 mm, valore che copre il requisito normativo per la maggior parte delle installazioni industriali. Quando il rischio di scavalcamento richiede un'altezza maggiore, FastGuard è disponibile anche a 2220 mm e 2620 mm (quest'ultima solo con telaio da 30 mm).

Sì. La struttura autoportante di FastGuard, priva di piantane, lascia libera la base della Recinzione, eliminando ostacoli al passaggio di AGV e sistemi di trasporto automatici nelle aperture dedicate. Il risparmio di tempo di montaggio fino al 70% rende FastGuard la soluzione ideale per impianti logistici e di automazione dove il layout viene riconfigurato periodicamente.

FastGuard 30 (telaio 30 mm) è testato fino a 500 J secondo EN ISO 14120 e raggiunge altezze fino a 2620 mm, indicato per ambienti con rischio di impatto più elevato o layout ad alto sviluppo verticale. FastGuard 20 (telaio 20 mm) presenta una resistenza minima di 390 J e copre altezze fino a 2220 mm: si configura quindi come una soluzione per applicazioni a basso-medio rischio.

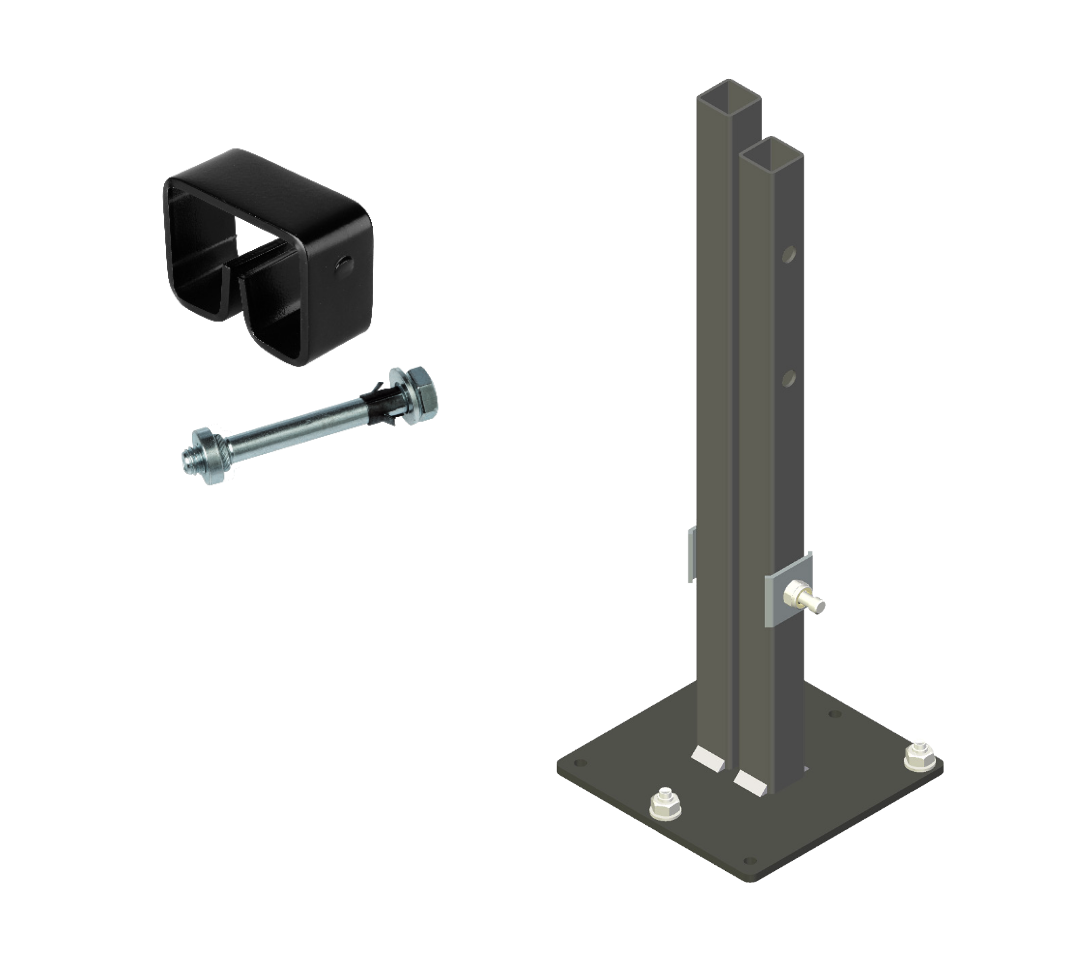

È il differenziatore principale del Sistema. I pannelli FastGuard vengono sorretti e fissati dalle stesse basi con connessione superiore: il montaggio in 3 step può essere gestito anche da un singolo operatore. Il Sistema modulare consente di riconfigurare il layout produttivo riutilizzando le stesse basi e gli stessi pannelli, senza sostituire i componenti. Il nostro Ufficio Tecnico è disponibile per valutare la vostra specifica esigenza.

Sì. FastGuard è progettato e testato in conformità con la Norma EN ISO 14120 e soddisfa i requisiti essenziali della Direttiva Macchine 2006/42/CE. I modelli 3D CAD per l'integrazione nel fascicolo tecnico della macchina sono scaricabili gratuitamente da TraceParts. La dichiarazione di conformità è disponibile su richiesta al nostro Ufficio Tecnico.

Come tutti i Sistemi Satech, anche FastGuard utilizza porte assemblate con piantane Mix&Match, dotate di fori su tre lati predisposti per cerniere, staffe e accessori. Le piantane Mix&Match si integrano direttamente nel Sistema FastGuard, mantenendo la stessa semplicità di installazione. I componenti sono forniti in scatole-kit etichettate con le istruzioni di montaggio incluse. Le porte sono compatibili con l'intera gamma di sistemi di chiusura Satech, dai sistemi a basso PLr fino al Safety Switch tipo 4, in funzione del livello di prestazione (PLr) determinato dall'Analisi dei Rischi.

FastGuard è testato fino a 500 J (telaio 30 mm) e 390 J (telaio 20 mm) secondo EN ISO 14120 Allegato C. Se la vostra Analisi dei Rischi secondo EN ISO 12100 indica valori contenuti, FastGuard è la soluzione corretta. Per celle con robot pesanti o proiezione di materiali ad alta energia, il Sistema indicato è ImpactGuard, testato fino a 2200 J.

No. Le Recinzioni di Sicurezza per Macchinari FastGuard, come tutti i Sistemi di Protezione Perimetrale Satech, sono progettate specificamente per l'utilizzo in ambienti industriali interni. La verniciatura a polvere standard è adatta a spazi chiusi come reparti produttivi e magazzini. Per esigenze particolari di finitura o protezione, è possibile richiedere trattamenti personalizzati CustomGuard.
