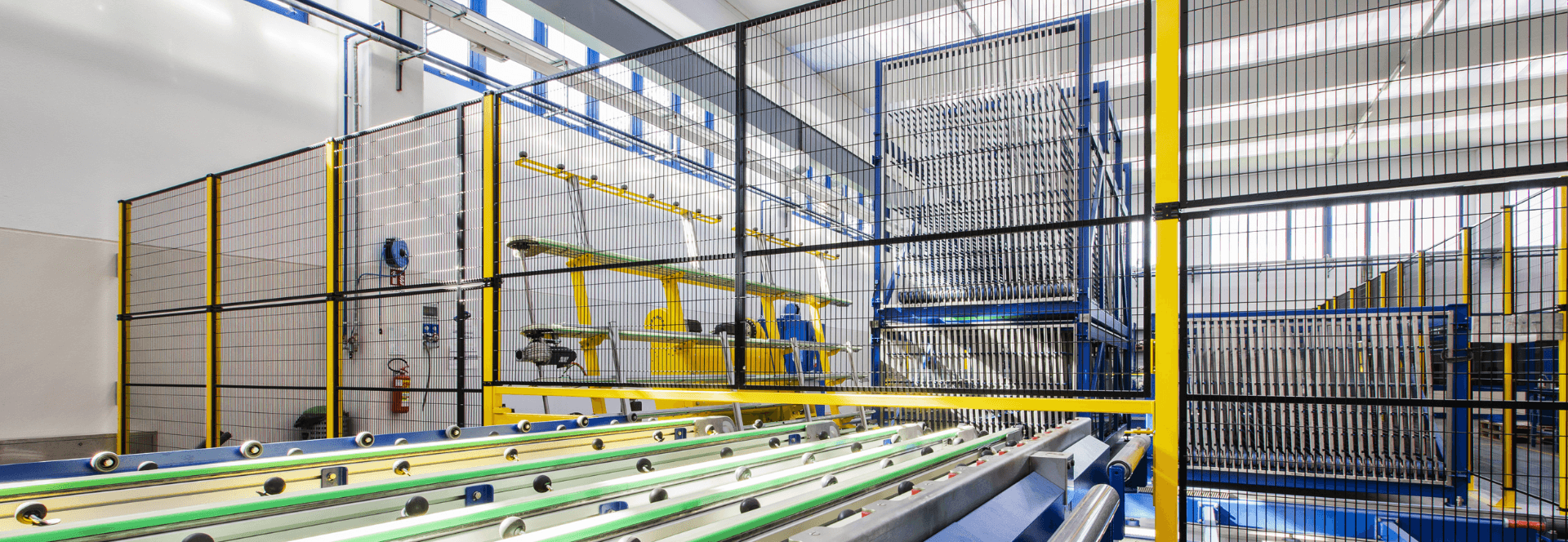

Protezioni Perimetrali Satech - Ripari Perimetrali Modulari Serie STRONG

Ripari macchine classici con telaio

BASIC e STRONG

Grande Versatilità

SISTEMI DISPONIBILI FINO AL 31/12/23 i

I best-seller dei Ripari macchine con telaio.

BASIC e STRONG sono Sistemi di Ripari macchine con telaio competitivi ed estremamente versatili per la protezione di macchinari e operatori. Le due opzioni di montaggio a viteria imperdibile (per impatti testati fino a 1608 J) o a clip brevettata ( per un montaggio facile e intuitivo) li rendono adatti a diverse applicazioni industriali.

  • Serie BASIC, Il best-seller delle Recinzioni Modulari con telaio

Versatili

BASIC e STRONG sono due Ripari macchine con telaio ideali per delimitare ogni layout di macchinario e sono personalizzabili con un’ampia gamma di accessori e di porte.

Pratici

Design modulare, ergonomia, facilità di montaggio, piena compatibilità con porte ed accessori fanno di BASIC e STRONG due Ripari ideali per la maggior parte dei settori industriali.

Conformi e Sicuri

I Sistemi BASIC e STRONG sono progettati e realizzati secondo la normativa EN ISO 14120 e rispondono ai requisiti di sicurezza richiesti nelle Analisi dei Rischi.

Ripari macchine BASIC e STRONG

Caratteristiche principali

200
300
700
800
1000
1200
1500 mm
Altezza da terra 140 mm
1640
2220
2620
Altezza massima 3140 mm (STRONG)
Ripari macchine BASIC e STRONG

Pannelli

Telaio
mm
20
MAGLIA RETE (mm)
20 x 100 x 3
APERTURA RETE (mm)
17 x 97
LARGHEZZE (mm)
200300700800100012001500
7 LARGHEZZE STANDARD, INFINITE POSSIBILITÀ
Protezioni Perimetrali Satech - 7 larghezze standard, infinite possibilità

La combinazione dei nostri 7 pannelli standard uniti insieme crea tutte le dimensioni intermedie in incrementi di 100 mm.

ALTEZZE (mm)
150020802480

Piantane

sezione
mm
40
BASIC
SEZIONE
mm
60
STRONG
BASE
da assemblare oppure saldata
ALTEZZE (mm)
1660224026403160**STRONG

Colori

COLORI RAL
RAL 9005 RAL 1021 RAL 7035 Colori CustomGuard
VERNICIATURA
Polvere (solo per uso interno)

Il pannello con telaio Satech

Sicuro, pratico, resistente

1480
2080
Altezza massima 2480 mm
Pannello Satech con telaio: apertura della maglia rete di 17x97 mm
Il pannello con telaio Satech
  • Maneggevole
  • Pronto all’uso
  • Sicuro e resistente
  • Antiarrampicamento
  • Visibilità
  • Distanze ridotte, risparmio di spazio
  • Maneggevole
    Solido e leggero

    Una struttura solida ma dal peso contenuto, il pannello con telaio Satech può essere facilmente movimentato da una sola persona.

  • Pronto all’uso
    Versatilità Plug and Play

    Il telaio è già forato per consentire l’assemblaggio con viteria e l’installazione di staffe, serrature ed accessori.

  • Sicuro e resistente

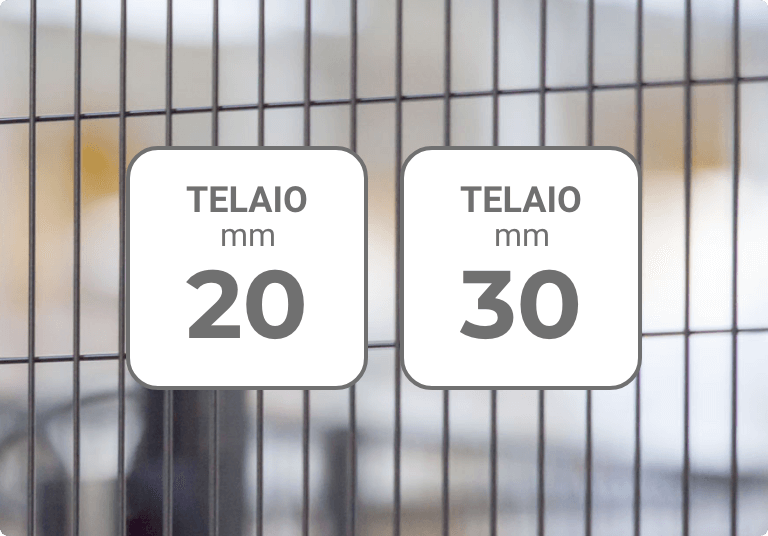

    Telaio da 20 o da 30 mm?

    I tubi a sezione quadrata da 20 o da 30 mm e la maglia con filo da 3 mm rendono il pannello Satech rigido e resistente. Le saldature ad ogni incrocio dei fili, inoltre, evitano il rischio di risonanza.

  • Antiarrampicamento
    EN ISO 14120-5.18

    I fili orizzontali saldati internamente al telaio impediscono l’arrampicamento.

  • Visibilità
    EN ISO 14120-5.9

    La forma verticale della rete a maglia migliora la visibilità del macchinario.

  • Distanze ridotte, risparmio di spazio
    EN ISO 13857

    L’apertura della rete di 17x97 mm consente di installare i ripari a soli 120 mm dal pericolo, permettendovi di ridurre l’ingombro a terra del perimetro di sicurezza.

    Rapidità di montaggio o massima resistenza agli impatti?

    Per la massima resistenza agli impatti la viteria tradizionale imperdibile è la soluzione che fa per voi. Per ridurre il tempo di montaggio potete affidarvi alla semplicità della clip brevettata.

    Montaggio “Impact”

    Il montaggio con viteria passante imperdibile (Direttiva Macchine 2006/42/CE) è testato per una resistenza agli impatti fino a 1608 J (Impact Test secondo EN ISO 14120).

    Montaggio “Easy”

    La clip brevettata con vite imperdibile (Direttiva Macchine 2006/42/CE) permette un montaggio facile e intuitivo. Il sistema resiste ad impatti fino a 115 J (valore standard secondo EN ISO 14120).

    Base regolabile in altezza o integrata nella piantana?

    La base saldata consente di ridurre i tempi di montaggio, mentre la base da assemblare (disponibile per BASIC) è regolabile in altezza per compensare eventuali irregolarità del pavimento.

    Base ad alto spessore della Protezione Perimetrale per robot Satech Serie STRONG

    Base saldata

    Protezioni Perimetrali Satech - Base da assemblare Serie BASIC

    Base regolabile

    Video di prodotto - Serie BASIC

    Scopri come montare il nostro Riparo macchine con telaio BASIC in questo video.

    Video di prodotto - Serie STRONG

    Scopri come montare il nostro Riparo macchine con telaio STRONG in questo video.

    Istruzioni di montaggio - Serie BASIC "Impact"

    Download

    Istruzioni di montaggio - Serie BASIC "Easy"

    Download

    Istruzioni di montaggio - Serie STRONG "Easy"

    Download

    Istruzioni di montaggio - Serie STRONG "Impact"

    Download

    Prodotti e Complementi

    BASIC e STRONG possono essere completati con un’ampia gamma di porte, pannelli, chiusure e accessori di alta qualità e conformi alle Normative.

    • Protezioni Perimetrali Satech - Protezione Macchine

    Porte Standard

    Accessi studiati per il passaggio di persone, transpallet, carrelli elevatori o carriponte.

    Scopri le porte
    • Protezioni Perimetrali Satech - Pannelli Modulari

    Pannelli Modulari

    Oltre alla rete, i nostri sistemi con telaio possono essere allestiti con pannelli in diversi materiali.

    Scopri i pannelli
    • Satech Protezioni Perimetrali - Offriamo una gamma di chiusure adatte a tutti i Livelli di Prestazione richiesti nei sistemi di sicurezza.

    Sistemi di Chiusura

    Una gamma di chiusure adatte a tutti i Livelli di Prestazione richiesti nei sistemi di sicurezza.

    Scopri le chiusure
    • Protezioni Perimetrali Satech - Accessori e Staffe per completare la vostra sicurezza perimetrale macchine

    Accessori e Staffe

    Complementi di montaggio e Staffe per personalizzare la vostra Recinzione Modulare.

    Scopri gli accessori

    Interessati a BASIC o a STRONG?

    Contattate il rappresentante Satech della vostra zona per informazioni su disponibilità in magazzino e tempi di preparazione.

    CONTATTACI ORA

    Presenza globale e disponibilità dei prodotti

    Le Soluzioni Satech sono distribuite localmente, in oltre 40 paesi nel mondo.

    La composizione dei Sistemi, la disponibilità dei prodotti e le specifiche tecniche possono differire in base all’area geografica di vostro interesse.

    Il Rappresentante Satech di Zona è sempre a vostra disposizione per guidarvi
    nella scelta e fornivi le informazioni più aggiornate.
