Il Riparo Fisso Perimetrale senza telaio solido e flessibile.
AdaptaGuard è il Sistema di Ripari Fissi Perimetrali che permette di adattare forma e dimensione dei pannelli in cantiere, risparmiando tempo prezioso in caso di necessità impreviste. La struttura leggera ma resistente rende AdaptaGuard ideale anche nelle situazioni di forte rischio di impatto con mezzi meccanici.

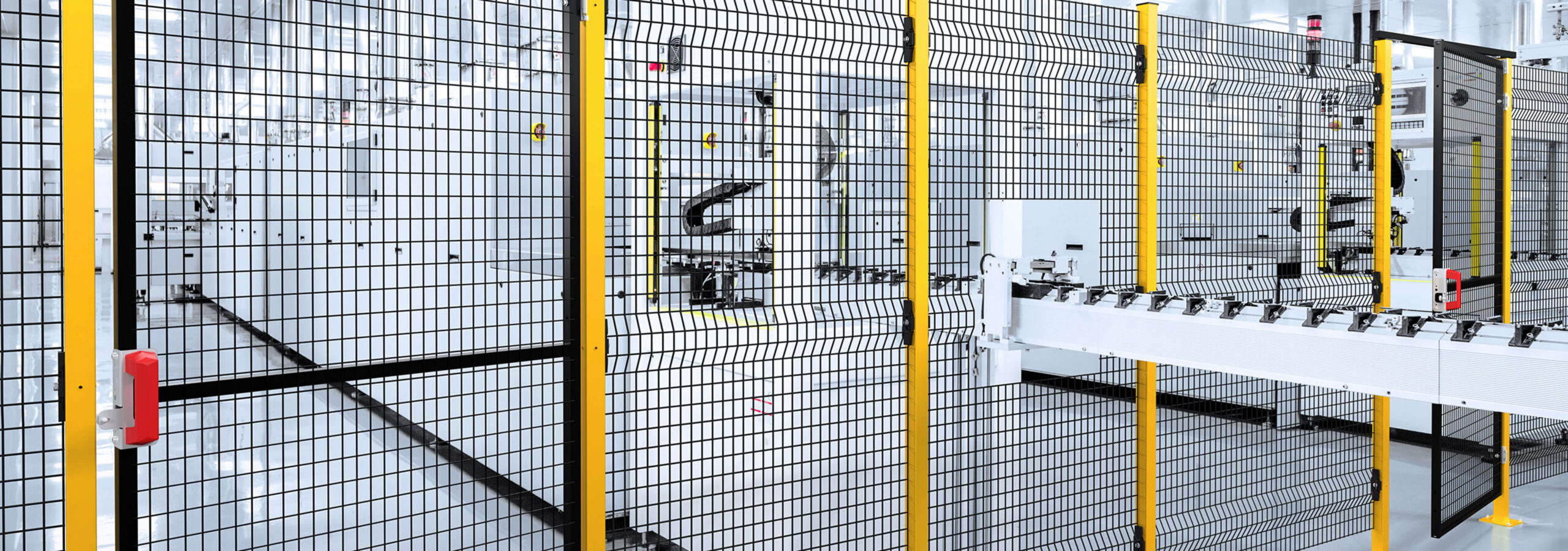

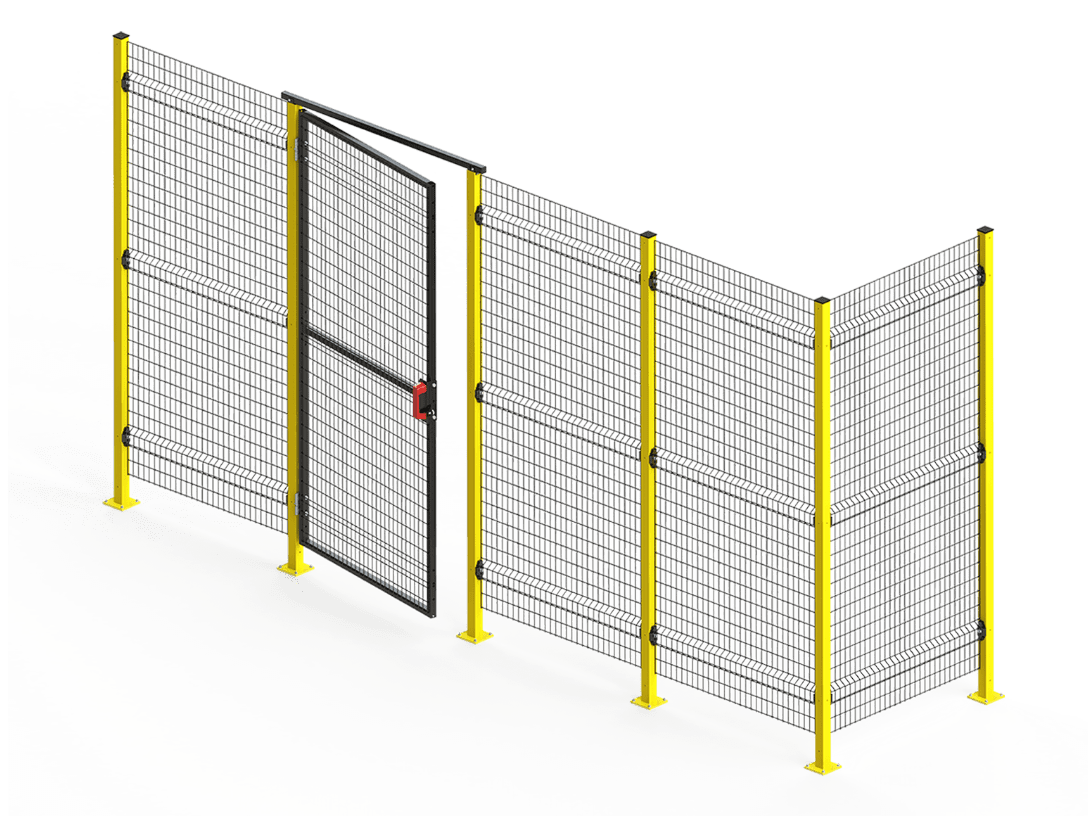

Riparo Fisso Perimetrale AdaptaGuard
Caratteristiche principali
Pannelli

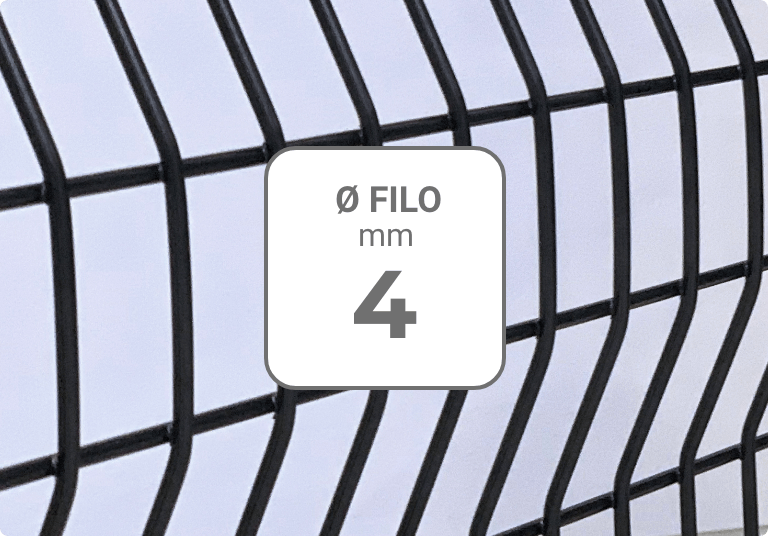

- MAGLIA RETE (mm)
- 32 x 50 x 4
- APERTURA RETE (mm)
- 28 x 46
- LARGHEZZE STANDARD (mm)
- 196292676772996118814761988
8 LARGHEZZE, IDEALI PER IL VOSTRO LAYOUT
8 larghezze modulari standard, sono pensate per delimitare ogni tipo di layout. L’assenza del telaio permette di tagliare facilmente il pannello, ottenendo le misure intermedie con una progressione di 32 mm.
- ALTEZZE (mm)
- 148020802480
Piantane
- BASE
- 140 x 140 x 5 - saldata con 3 punti di ancoraggio
- ALTEZZE (mm)
- 164022402640
Colori
- COLORI RAL
- RAL 9005 RAL 1021 RAL 7035 Colori CustomGuard
- VERNICIATURA
- Polvere (solo per uso interno)
Il pannello senza telaio Satech
Sicuro, pratico, resistente

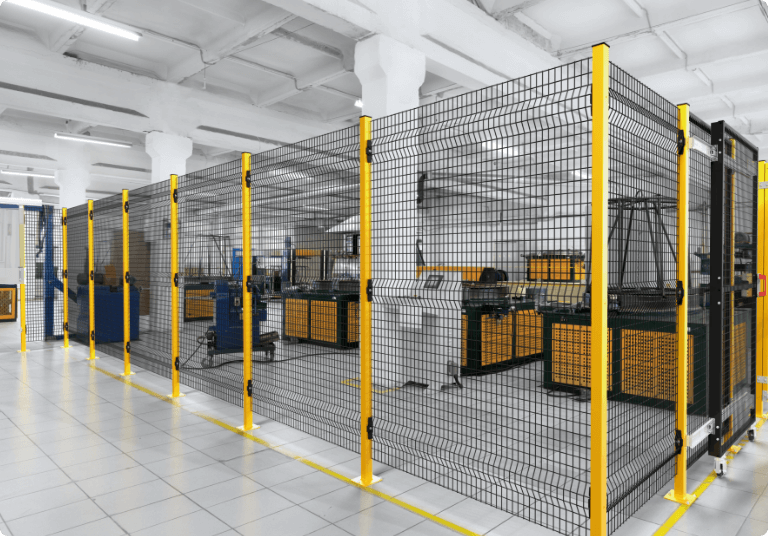

Adattabile direttamente in cantiere
AdaptaGuard vi permette di adattare forma e dimensione dei pannelli in cantiere, risparmiando tempo prezioso in caso di necessità impreviste.
Pronto per qualsiasi imprevisto

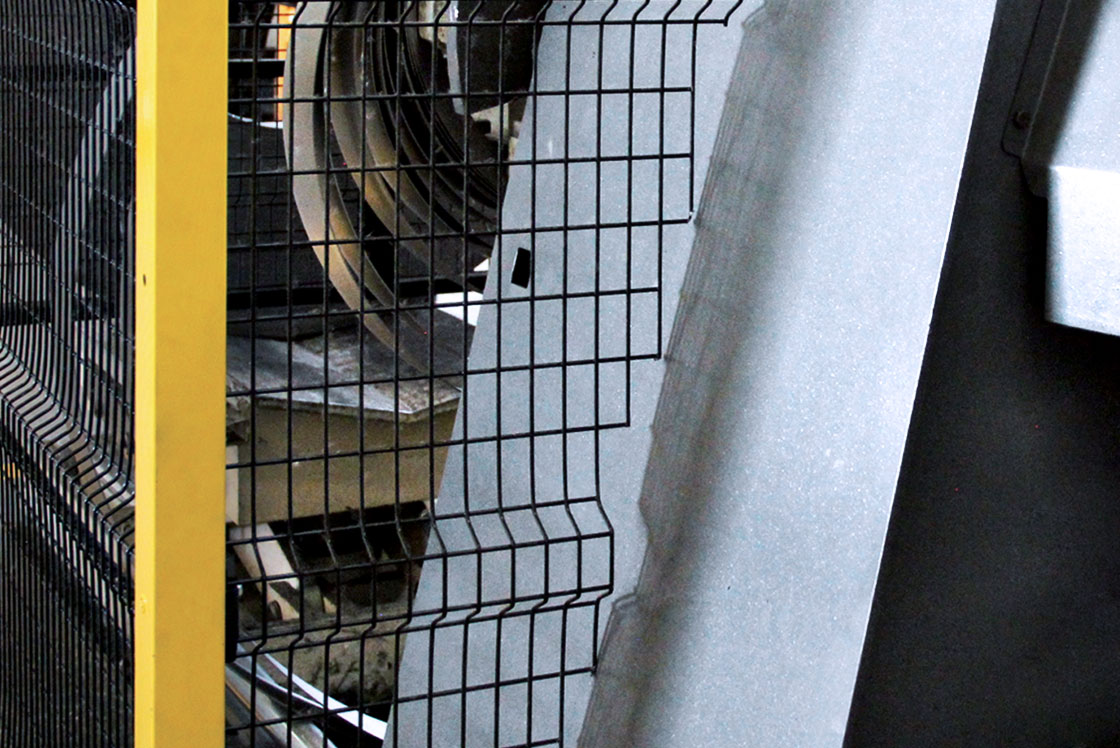

La flessibilità di AdaptaGuard è imbattibile: che si tratti di creare una scantonatura o di ridurre le dimensioni di un pannello all’ultimo momento, basterà tagliare la rete e il Riparo sarà già pronto, senza necessità di rifiniture.
Versatilità senza pari
Con le nuove Piantane “Mix & Match” il Sistema AdaptaGuard oggi è compatibile con i tamponamenti in lamiera FullSteel e in policarbonato per la massima personalizzazione. Le nuove basi inclinabili a 3 punti di ancoraggio riducono i tempi di posa.
Nuova Base
- Stabilità e resistenza
- Fissaggio al suolo ottimizzato
- Inclinazione regolabile
Semplicità di montaggio
Il montaggio di AdaptaGuard è semplice ed intuitivo. Il supporto sagomato in polimero ad alta resistenza permette un rapido posizionamento delle reti ed il loro fissaggio alla piantana con viteria imperdibile.
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| Altezze Standard Protezione (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3180 | 1620, 2220, 2620 | 1620, 2220, 2620 | 2220 | |
| Sezione Telaio (mm) | 20 | 20 | 20 / 30 | Senza telaio | Senza telaio | |
| Sezione Piantane (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| Sistema di Montaggio Imperdibile | Clip Rapida | Viteria | Connessioni superiori e base a forcella | Supporto in tecnopolimero | Supporto in tecnopolimero Food | |
| Fascia di prezzo | €€ / €€€ | €€ / €€€ | € / €€ | €€€ | €€€€ | |
| Velocità di montaggio | ||||||
| Maglia rete (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| Resistenza all’impatto (max) | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |
| Distanza minima dal pericolo | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 (EN ISO 13857) | 200 (EN ISO 13857) | |
| Pannelli diversi dalla rete(FullSteel, policarbonato, misti) | - |

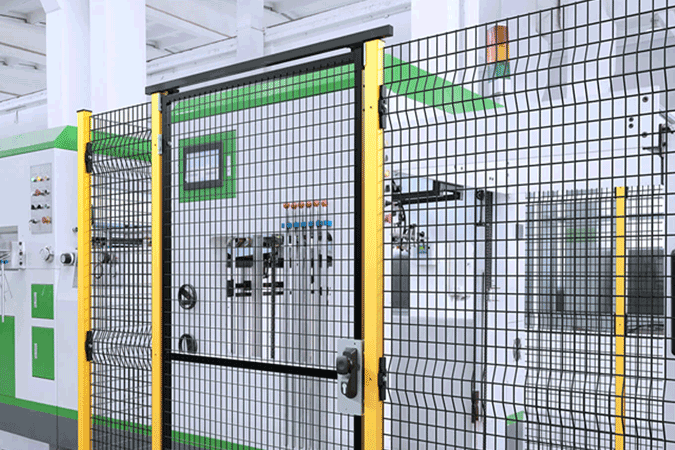

Ripari Fissi Perimetrali: domande più frequenti
Cosa sono i Ripari Fissi Perimetrali?
I Ripari Fissi Perimetrali sono protezioni fisiche che delimitano le zone pericolose di macchinari industriali, impedendo l'accesso degli operatori durante il funzionamento.
Si definiscono "fissi" perché la loro rimozione richiede l'uso di un utensile, in conformità con la norma EN ISO 14120.
AdaptaGuard è il sistema Satech di Ripari Fissi senza telaio (frameless): i pannelli possono essere adattati direttamente in cantiere.
Qual è la differenza tra un Riparo Fisso e un Riparo Mobile?
La distinzione è stabilita dalla norma EN ISO 14120 e dipende dalla frequenza di accesso alla zona protetta.
Un Riparo Fisso è corretto quando l'accesso è raro e non ricorrente durante la normale attività produttiva: in questo caso è richiesto un utensile per la rimozione.
Un Riparo Mobile è necessario quando gli operatori devono accedere all'area con regolarità: la porta deve aprirsi senza utensili ma con un sistema che arresti la macchina prima dell'accesso.
La scelta va determinata attraverso l'Analisi dei Rischi ai sensi della Direttiva Macchine 2006/42/CE.
Qual è la caratteristica peculiare dei Ripari Fissi?
La caratteristica definitoria è che il Riparo Fisso non può rimanere in posizione di chiusura se i mezzi di fissaggio vengono rimossi: viti, bulloni e dadi devono restare solidali al riparo o alla macchina per evitare che cadano negli ingranaggi o vadano persi.
AdaptaGuard rispetta questo requisito con il sistema di fissaggio in tecnopolimero ad alta resistenza, conforme a EN ISO 14120 punto 5.3.9.
Qual è la resistenza agli impatti di AdaptaGuard e quando è sufficiente?
I pannelli AdaptaGuard sono testati fino a 1600J secondo EN ISO 14120: un valore adeguato per la maggior parte degli ambienti manifatturieri con rischi di impatto da movimentazione meccanica.
Per ambienti con forze di impatto superiori, è consigliabile valutare altri sistemi della gamma Satech, come ImpactGuard. La scelta del sistema più adatto va determinata attraverso l'Analisi del Rischio.
Come si adatta AdaptaGuard a un layout irregolare o con ostacoli?
La maglia rete di AdaptaGuard può essere ritagliata direttamente in cantiere, senza necessità di attrezzature specializzate. Questo consente di adattare il pannello a configurazioni di layout non standard, ostacoli fissi come tubazioni o colonne, e angoli non a 90°. La base della piantana consente inoltre un'inclinazione del Sistema per adattarlo a pavimentazioni irregolari.
Qual è la distanza minima di installazione per AdaptaGuard?
La distanza minima tra AdaptaGuard e il punto di pericolo più vicino è 200 mm, in conformità con EN ISO 13857 (punto 4.2.4.1). Questo valore si riferisce alla configurazione standard AdaptaGuard con apertura di maglia 28 x 46 mm. Per installazioni con configurazioni diverse o requisiti specifici, è necessario verificare le distanze con le tabelle EN ISO 13857 o con il supporto del nostro Ufficio Tecnico.
Posso montare da solo un Riparo Fisso Perimetrale AdaptaGuard?
Sì. AdaptaGuard è progettato per essere installato da un singolo operatore.
I pannelli senza telaio sono leggeri e maneggevoli, mentre i supporti in tecnopolimero semplificano il montaggio. Le piantane Mix&Match da 50 mm, forate sui tre lati, sono predisposte per porte e accessori.
I componenti vengono forniti in scatole-kit etichettate con le istruzioni di montaggio incluse. Quest'ultime sono inoltre disponibili nella nostra pagina delle Istruzioni di Montaggio.
Come adattare AdaptaGuard a pavimenti grigliati o superfici metalliche non forabili?
AdaptaGuard può essere installato su pavimentazioni particolari mediante la contropiastra a pavimento, disponibile in due versioni: zincata per grigliati con spessore fino a 30 mm e in acciaio da saldare per superfici metalliche dove non è possibile o consigliabile forare. Entrambe le versioni sono compatibili con le piantane da 50 mm del Sistema.
Maggior informazioni sulla contropiastra sono disponibili sulla nostra pagina relativa ad Accessori e complementi di montaggio Satech.
