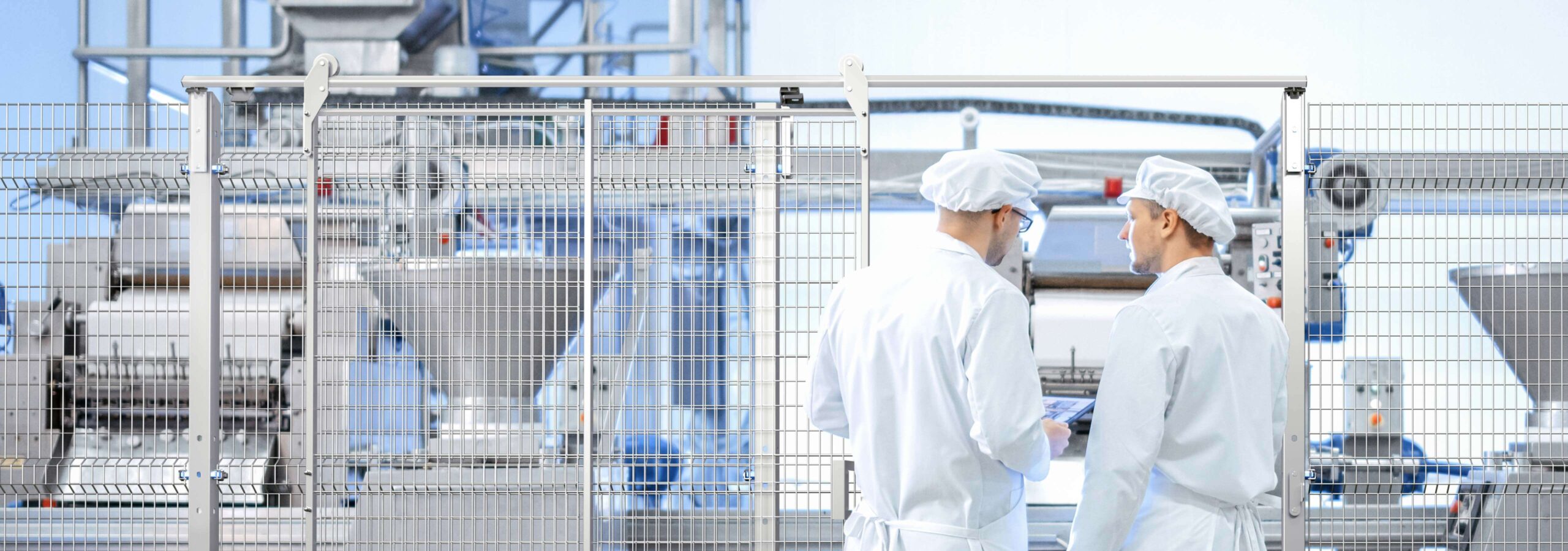

Il Riparo Industriale in acciaio Inox.
BlueGuard è il Sistema di Ripari Industriali in acciaio Inox AISI 304L passivato e tecnopolimero che unisce la sicurezza e la flessibilità delle Protezioni Perimetrali Satech agli elevati standard igienici richiesti nei settori agroalimentare, chimico e farmaceutico.

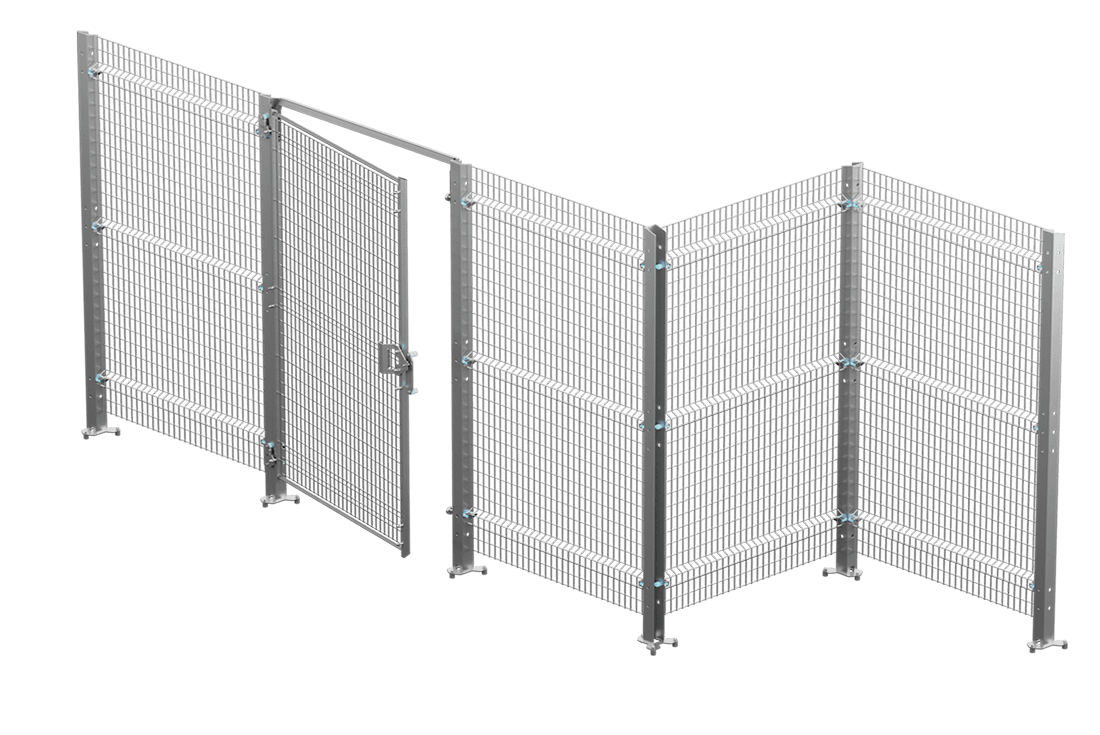

Riparo Industriale in Inox BlueGuard
Caratteristiche principali
Pannelli
- MAGLIA RETE (mm)
- 32 x 68 x 4
- APERTURA RETE (mm)
- 28 x 64
- LARGHEZZE STANDARD (mm)
- 48499614761988
4 LARGHEZZE, IDEALI PER IL VOSTRO LAYOUT
Le 4 larghezze modulari standard del pannello BlueGuard sono pensate per delimitare ogni tipo di layout. Il pannello senza telaio può essere adattato facilmente in cantiere, ottenendo le misure intermedie con una progressione di 32 mm.
- ALTEZZE (mm)
- 2080
Piantane
- BASE
- a 3 punti di ancoraggio, con distanziali a pavimento
- ALTEZZE (mm)
- 2240
Materiali
- PIANTANE, PANNELLI
- Acciaio inox AISI 304L alta qualità, passivato
- TECNOPOLIMERO
- DOMAMID® 6G30FC per alimenti
Il Pannello Modulare senza telaio Inox
Sicuro, pratico, resistente
Hygienic Design
in 4 mosse
Ridotte superfici di contatto
Struttura aperta e superfici inclinate
Distanziali a pavimento
Saldature TIG
Massima Sicurezza - Materiali per alimenti

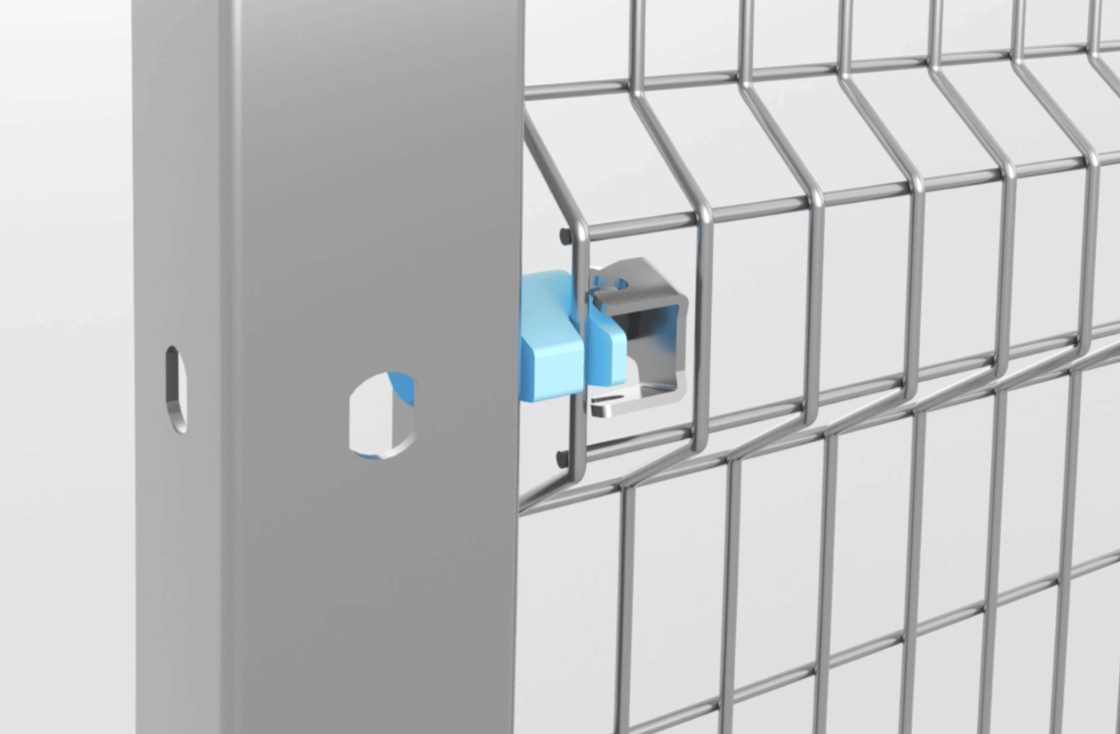

Per evitare ogni possibile contaminazione, tutti i componenti di BlueGuard sono realizzati in acciaio Inox AISI 304L di alta qualità passivato per eliminare la possibilità di ossidazione. I fissaggi, inoltre, sono provvisti di inserti in DOMAMID® 6G30FC, certificato per alimenti.
Testato su oltre 2000 cicli di lavaggio
Le Protezioni Perimetrali BlueGuard sono sottoposte a severi test di resistenza per 2000 cicli di lavaggio (6 anni di utilizzo) con i principali detergenti ECOLAB®: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3
Sviluppato secondo i più elevati Standard Igienici
BlueGuard è realizzato secondo i più elevati standard e le linee guida di progettazione igienica richieste dalle norme per i settori agroalimentare, chimico e farmaceutico, tra cui EN 1672-2, EN ISO 14159, EHEDG Doc.8 e Doc. 13.

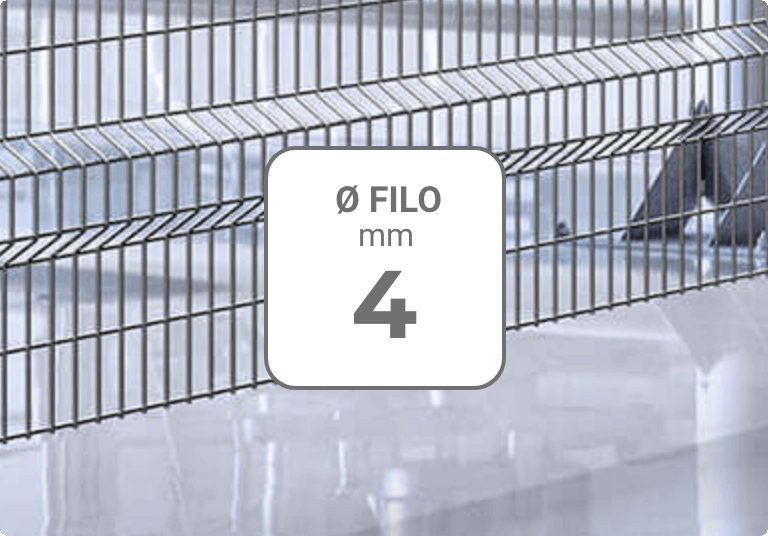

Sicuro e resistente

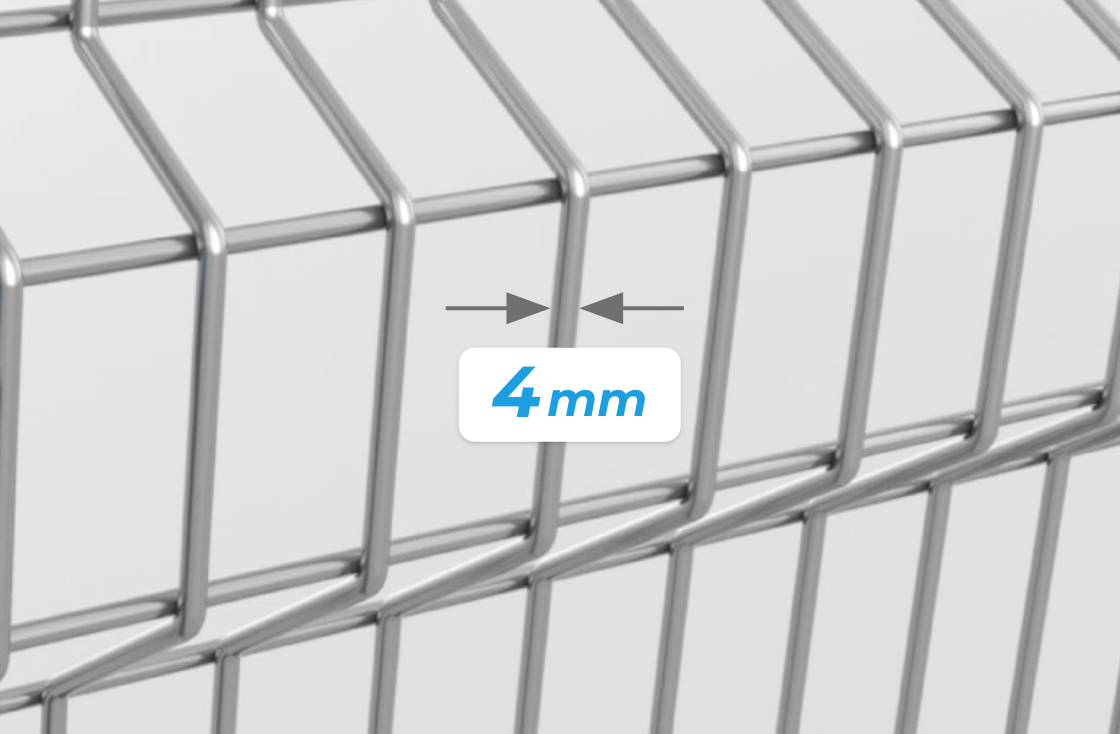

Il pannello senza telaio in acciaio AISI 304L in filo 4 mm è irrigidito da nervature di rinforzo per assorbire dinamicamente gli eventuali impatti.
Semplice ed ergonomico
Un unico tipo di piantana per il montaggio lineare, angolare e delle porte riduce i tempi di preparazione.

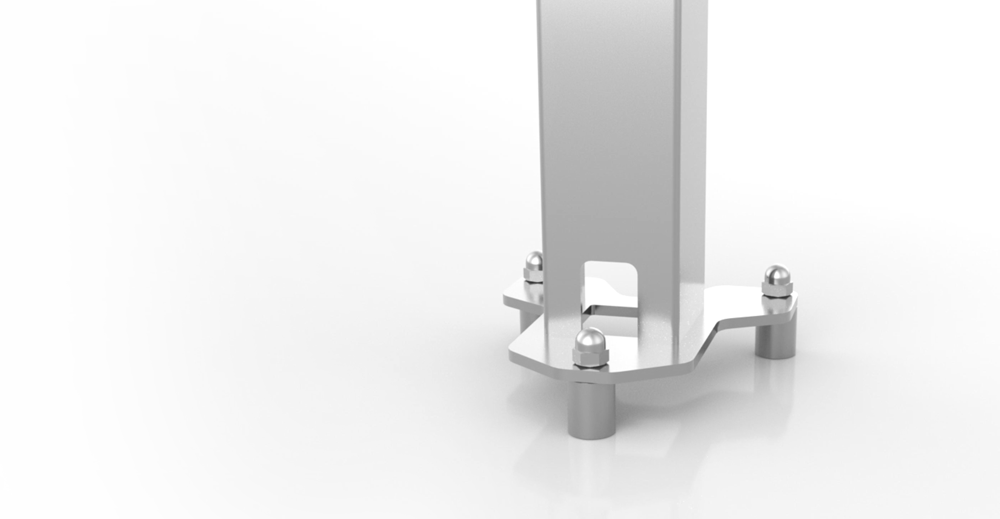

Nuova Base a 3 punti
- Stabilità e resistenza
- Fissaggio al suolo ottimizzato
- Inclinabile fino a 10° (con piede dedicato)
Montaggio semplice
BlueGuard è semplice da montare: la connessione del pannello alle piantane con profilo a “U” avviene mediante robuste connessioni rapide imperdibili secondo Direttiva Macchine 2006/42/CE.

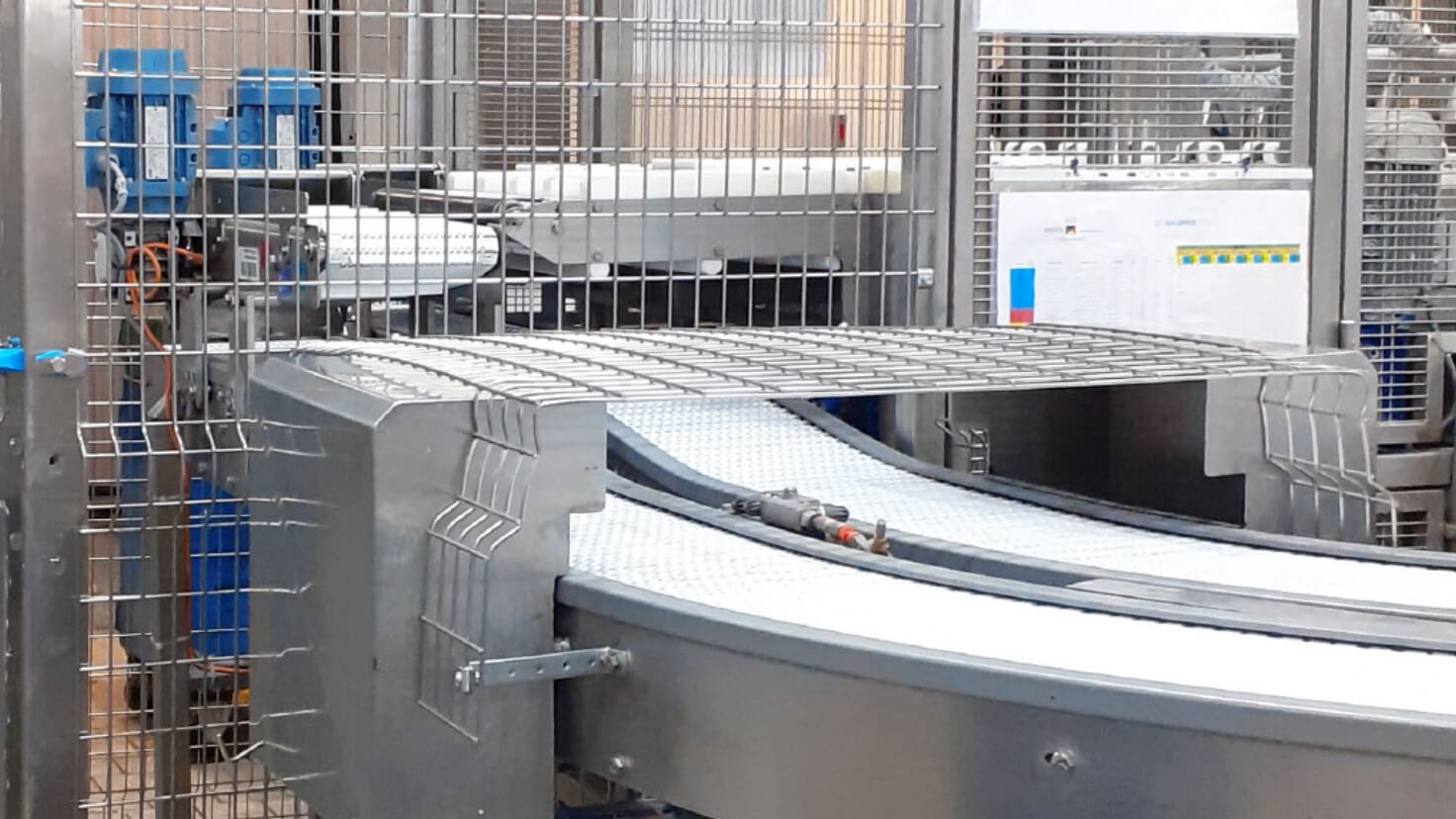

Adattabile in cantiere
L’assenza del telaio permette un veloce adattamento della misura pannello BlueGuard direttamente in cantiere.
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| Altezze Standard Protezione (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3180 | 1620, 2220, 2620 | 1620, 2220, 2620 | 2220 | |
| Sezione Telaio (mm) | 20 | 20 | 20 / 30 | Senza telaio | Senza telaio | |
| Sezione Piantane (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| Sistema di Montaggio Imperdibile | Clip Rapida | Viteria | Connessioni superiori e base a forcella | Supporto in tecnopolimero | Supporto in tecnopolimero Food | |
| Fascia di prezzo | €€ / €€€ | €€ / €€€ | € / €€ | €€€ | €€€€ | |
| Velocità di montaggio | ||||||
| Maglia rete (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| Resistenza all’impatto (max) | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |

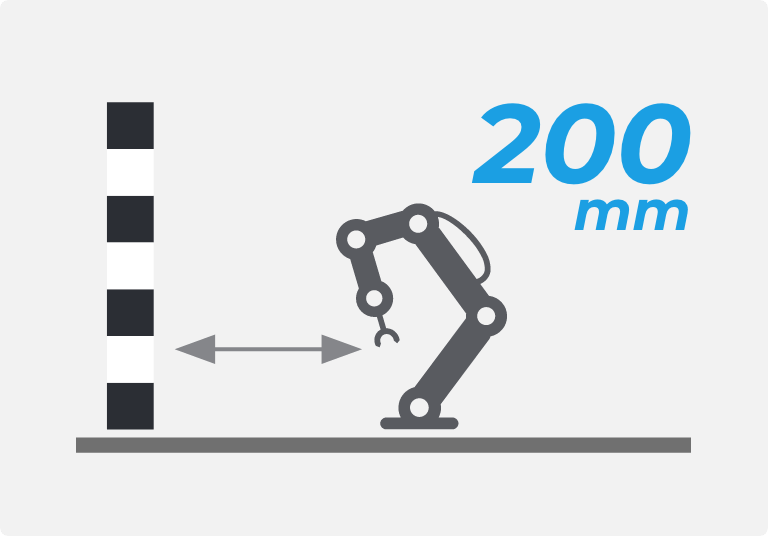

| Distanza minima dal pericolo | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 200 (EN ISO 13857) | 200 (EN ISO 13857) | |
| Pannelli diversi dalla rete(FullSteel, policarbonato, misti) | - |

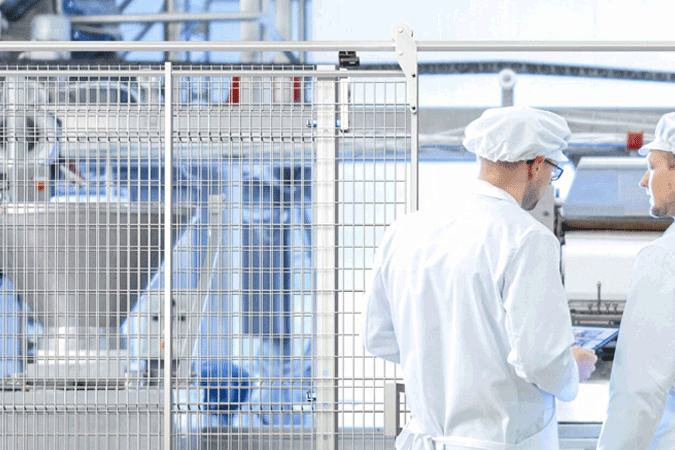

Ripari Industriali in Inox per ambienti alimentari: le domande più frequenti
Quale acciaio Inox viene usato per le Protezioni Perimetrali nel settore alimentare?
Per i Ripari Industriali in ambienti alimentari, farmaceutici e chimici utilizziamo acciaio AISI 304L (EN 1.4307), la variante a basso contenuto di carbonio che riduce la sensibilizzazione alle temperature di saldatura e migliora la resistenza alla corrosione intergranulare.
BlueGuard è realizzato interamente in AISI 304L passivato, con saldature TIG che sigillano completamente ogni giunzione eliminando le zone di ristagno batterico, e fissaggi progettati secondo i principi EHEDG, in conformità con la norma UNI EN 1672-2 per le macchine per l'industria alimentare.
BlueGuard resiste ai cicli di lavaggio con prodotti chimici aggressivi?
BlueGuard è testato per resistere a oltre 2000 cicli di lavaggio con i principali detergenti industriali ECOLAB (TOPAZ AC, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAX HD, TOPAX MD3), inclusi i sistemi ad alta pressione.
La struttura in acciaio Inox AISI 304L con saldature TIG che sigillano completamente ogni giunzione, le superfici inclinate per favorire il drenaggio, la struttura aperta priva di zone cieche e i fissaggi in tecnopolimero DOMAMID 6G30FC sono sviluppati secondo i principi dell'Hygienic Design per resistere a cicli di pulizia ripetuti senza perdere le caratteristiche strutturali.
L'acciaio di BlueGuard è tossico a contatto con gli alimenti?
No. L'acciaio AISI 304 è classificato come materiale idoneo al contatto con alimenti dal Regolamento CE 1935/2004. Non rilascia sostanze tossiche in condizioni di utilizzo normale.
Le finiture rispettano i requisiti igienici per le macchine che operano in ambienti alimentari secondo UNI EN 1672-2 e le linee guida EHEDG.
Cosa non usare su acciaio Inox in ambienti industriali?
Vanno evitati detergenti contenenti cloruri liberi in concentrazione elevata, spugne o pagliette in acciaio non inossidabile che possono avviare processi di corrosione per contatto, e prodotti abrasivi che rimuovono lo strato di passivazione.
Per il ripristino della passivazione dopo interventi meccanici è necessario un trattamento chimico con acido nitrico o citrico secondo le procedure del piano di manutenzione.
Quali normative igieniche regolano i Ripari Perimetrali in ambienti alimentari?
Le normative principali sono UNI EN 1672-2 (requisiti igienici per macchine alimentari), EHEDG Doc 8 e Doc 13 (linee guida europee per il design igienico) e ISO 14159 (igiene nella progettazione delle macchine).
BlueGuard è progettato in conformità con questi standard: superfici prive di fessure, geometria che facilita il drenaggio, assenza di zone di ristagno. La documentazione tecnica di conformità è disponibile su richiesta per i clienti che devono dimostrare la conformità.
Il sistema BlueGuard può essere montato da un solo operatore?
A differenza degli altri sistemi Satech — installabili da un singolo operatore — BlueGuard in acciaio Inox AISI 304L presenta pannelli con peso maggiore rispetto alle versioni in acciaio verniciato.
Per il montaggio, in particolare per il posizionamento dei distanziali a pavimento e delle porte, è consigliabile l'impiego di due operatori. Le istruzioni di montaggio complete sono disponibili nella sezione Risorse → Istruzioni di montaggio.
I Ripari Industriali in acciaio Inox BlueGuard sono conformi ai test d'impatto?
Come tutti i Sistemi di Protezione Perimetrale Satech, anche i Ripari Industriali BlueGuard sono testati per resistere ad impatti dall'interno verso l'esterno secondo la procedura del "corpo rigido", descritta nell'allegato C della Normativa EN ISO 14120.
La struttura in acciaio Inox permette di ottenere una resistenza agli impatti di 600 J: valore pari a circa il 500% in più del valore minimo di 115 J richiesto dalla normativa.
I Ripari in acciaio Inox BlueGuard coniugano questa resistenza meccanica con la conformità ai principi dell'Hygienic Design, risultando adatti agli standard previsti per i settori alimentare, chimico e farmaceutico. La progettazione con superfici inclinate, la struttura aperta e il distanziamento dal suolo risponde ai requisiti della norma UNI EN 1672-2 e alle linee guida EHEDG Doc 8 e 13, mantenendo intatte le caratteristiche di solidità e sicurezza indispensabili per un Riparo Perimetrale.
Da quale lato installare la maniglia quando si aggiunge un accesso ai Ripari BlueGuard?
I Ripari BlueGuard possono essere completati con porte dedicate in acciaio Inox AISI 304L. La maniglia può essere montata a destra o a sinistra in base alle esigenze di layout.
La direzione di apertura deve rispettare i requisiti normativi: la porta deve aprirsi verso l'esterno del Riparo Industriale per consentire una rapida evacuazione.
Come effettuare la pulizia e la manutenzione dei Ripari Industriali BlueGuard?
Come per tutti i sistemi Satech, è necessario verificare periodicamente la stabilità delle piantane e l'integrità dei pannelli, sostituendo immediatamente eventuali componenti danneggiati per mantenere una funzionale resistenza agli impatti.
La manutenzione periodica dei Ripari Perimetrali è un requisito previsto dalla Direttiva Macchine 2006/42/CE e dal Nuovo Regolamento Macchine (UE) 2023/1230.
Ripari Industriali in Inox BlueGuard
Risorse
Video di prodotto - BlueGuard
Scopri come montare la nostra Soluzione di Riparo Industriale in Acciaio Inox
BlueGuard in questo video
Istruzioni di montaggio - BlueGuard
DownloadI modelli 3D di BlueGuard sono disponibili su TraceParts!
LIBRERIA COMPLETAPorte e Accessori BlueGuard
I sistemi di accesso ai perimetri in acciaio Inox sono garantiti da porte a battente e scorrevoli, con apertura singola o doppia. Sia le porte che gli accessori dedicati alla soluzione in acciaio Inox BlueGuard sono progettati e costruiti secondo i principi del Design Igienico.
Porta a Battente
Passaggio Uomo
Porta per passaggio uomo con cerniere, provvista di pannello intelaiato in rete piatta saldata filo 4 e 6 mm, traversino superiore 20×30 mm e serratura a magnete.
Porta Scorrevole
Guida Superiore
Porta scorrevole con guida superiore aperta, provvista di anta con pannello intelaiato in rete piatta saldata filo 4 e 6 mm, guida superiore 20×30 mm e serratura a magnete.
Accessori
Angolo variabile
La piantana universale BlueGuard permette sia il montaggio lineare dei pannelli (180°) sia il montaggio angolare (90°). Il kit angolo variabile è un pratico accessorio che permette di unire le pannellature con un angolo compreso tra i 20° e i 70°.

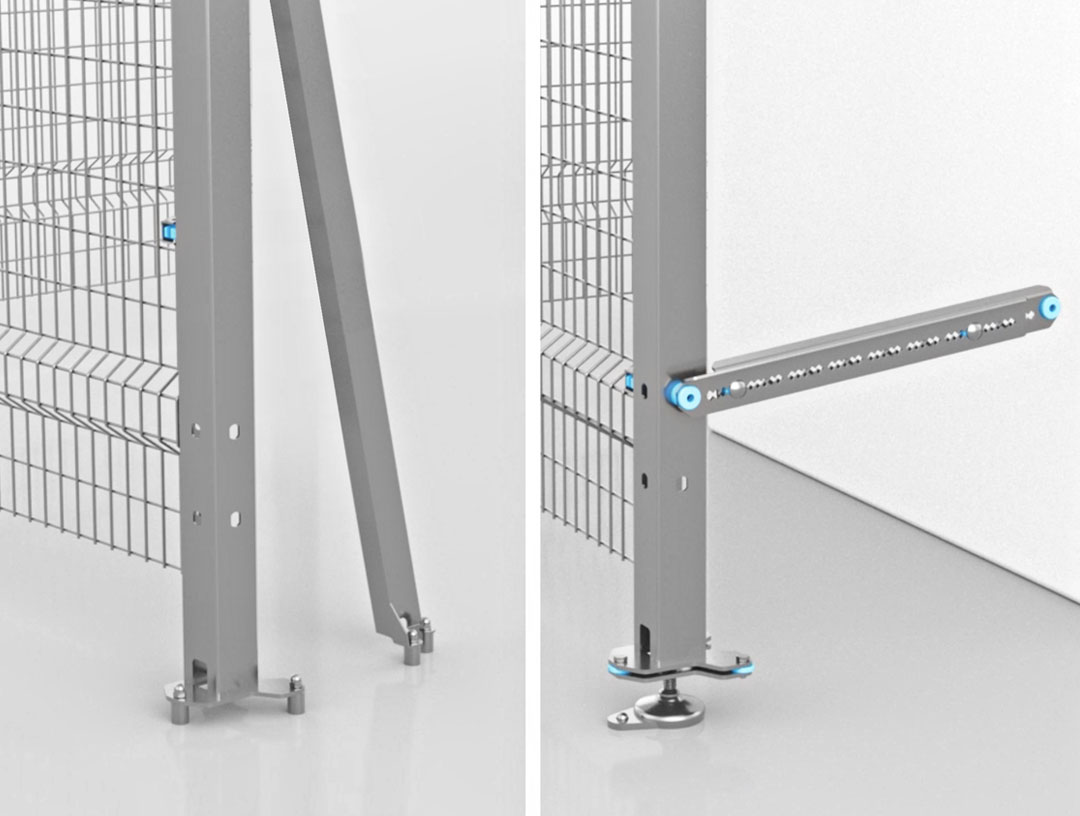

Controventature
La controventatura stabilizza le piantane su cui gravano carichi dinamici orizzontali o quelle che si trovano in posizioni di layout sfavorevoli. Disponibile in versione con fissaggio a terra o a macchinario con regolazione telescopica della distanza.

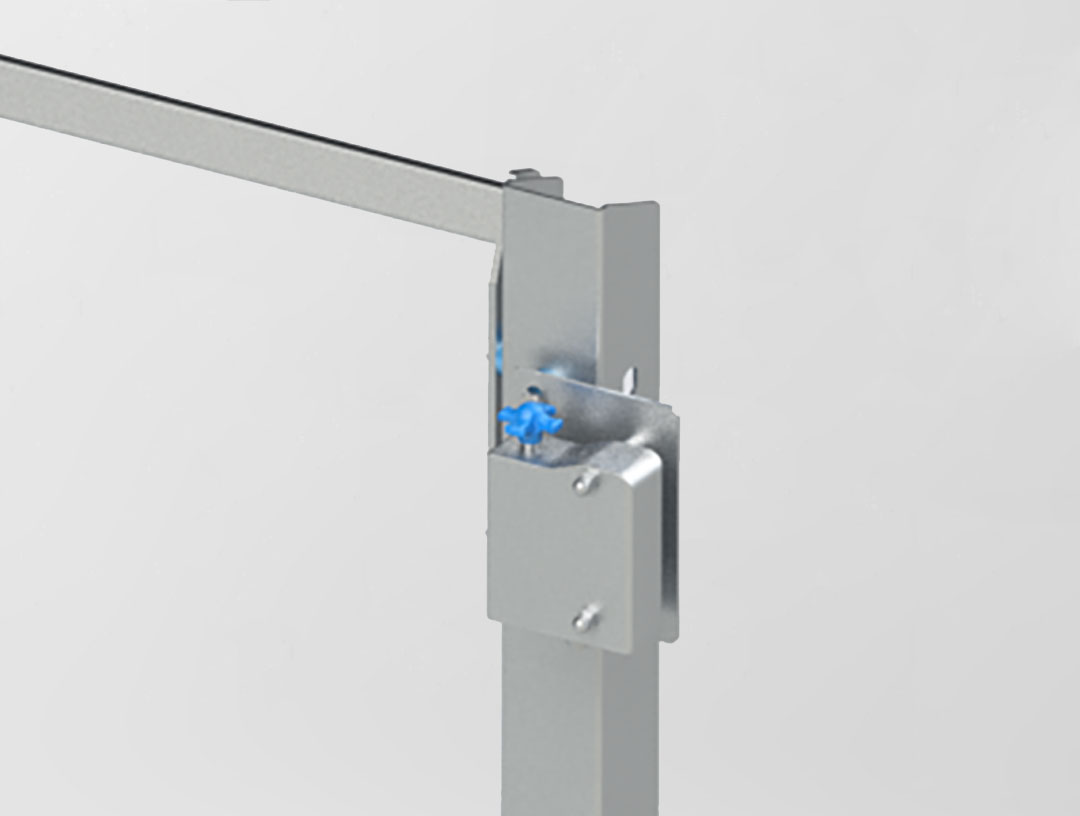

Staffe Safety Switch
Staffe in acciaio inox per il montaggio degli interruttori di Sicurezza. Modelli compatibili con i prodotti delle principali marche e realizzati su misura, a disegno.

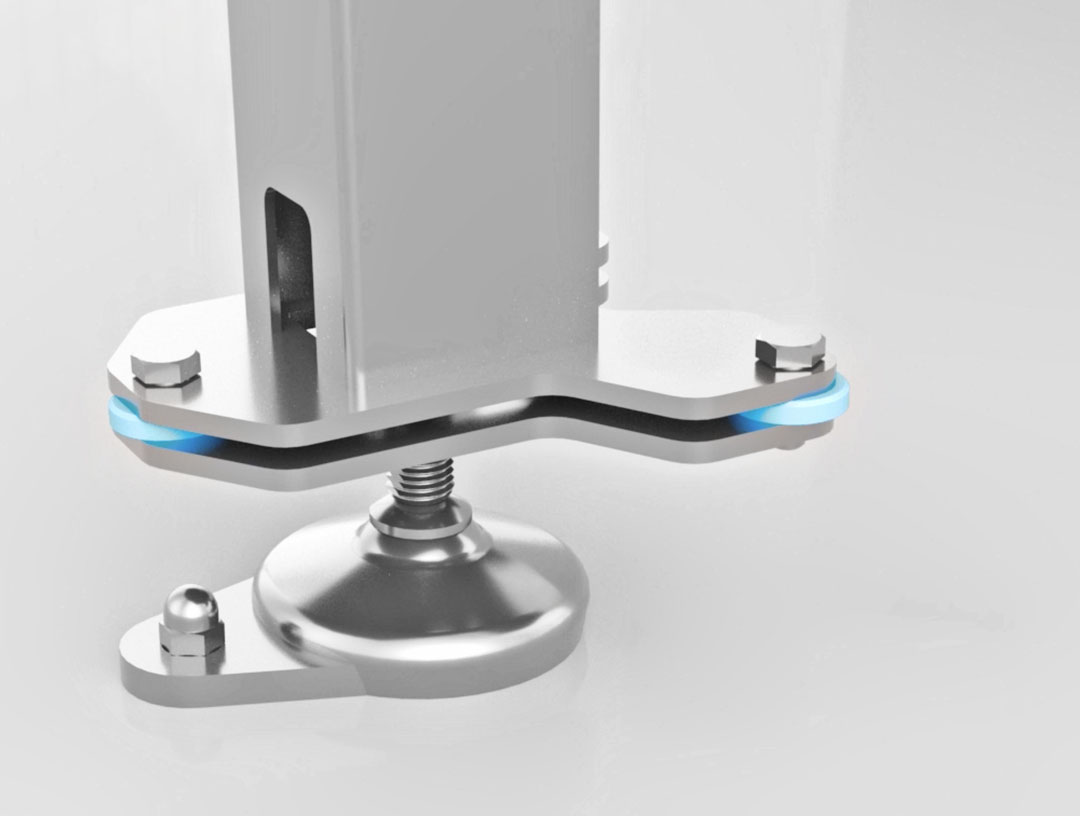

Piede basculante
Il nuovo piede inclinabile a singolo punto di ancoraggio, compensa eventuali pendenze del pavimento e permette una inclinazione della piantana fino a 10°.
