Ripari Industriali in acciaio Inox

BlueGuardhygienic fencing

Sicurezza e Igiene

Il Riparo Industriale in acciaio Inox.

BlueGuard è il Sistema di Ripari Industriali in acciaio Inox AISI 304L passivato e tecnopolimero che unisce la sicurezza e la flessibilità delle Protezioni Perimetrali Satech agli elevati standard igienici richiesti nei settori agroalimentare, chimico e farmaceutico.

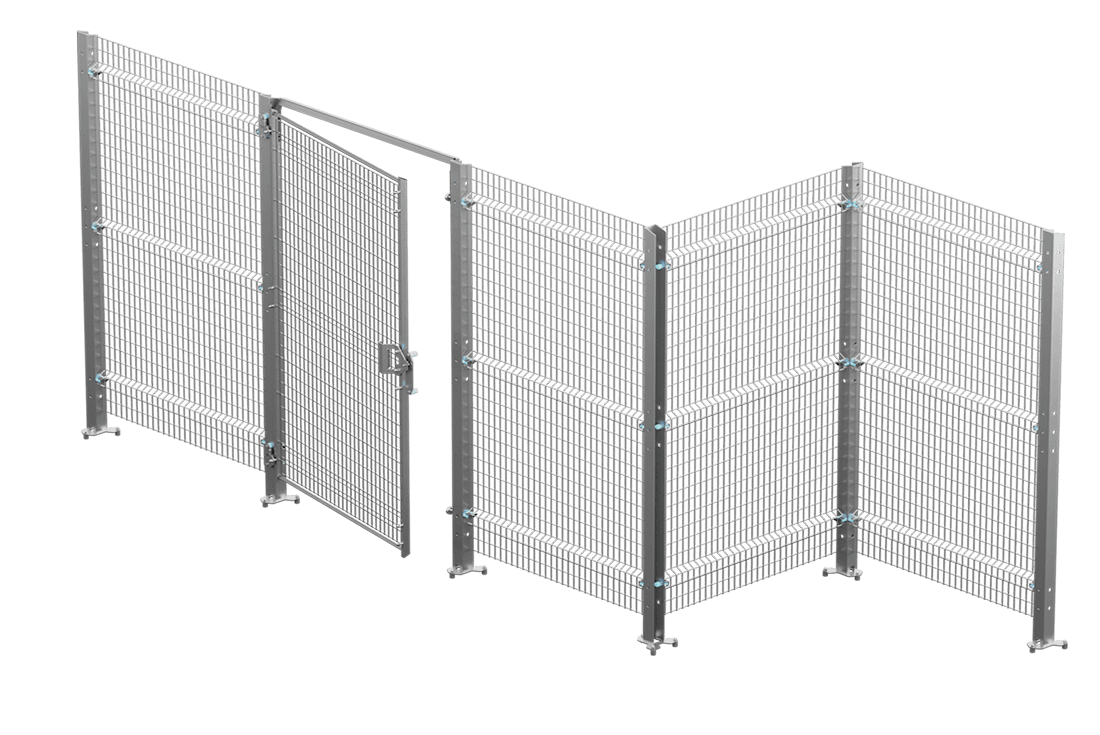

  • Miniatura del Riparo Igienico Satech BlueGuard

Igienico e Resistente

La struttura aperta di BlueGuard ne permette il lavaggio completo. Ogni componente è pensato per resistere agli agenti aggressivi, assicurando alla Protezione una lunga durata nel tempo.

Adattabile e Ispezionabile

Le piantane aperte con sezione a “U” e i distanziali a pavimento facilitano le operazioni di lavaggio e di ispezione. Il pannello adattabile in cantiere consente un prezioso risparmio di tempo.

Conforme e Sicuro

La Protezione Perimetrale in Acciaio Inox BlueGuard è progettata e realizzata secondo la normativa EN ISO 14120 e risponde ai requisiti di sicurezza richiesti nelle Analisi dei Rischi.

Riparo Industriale in Inox BlueGuard

Caratteristiche principali

484
996
1476
1988 mm
Altezza da terra 140 mm
Altezza Protezione 2220 mm
Riparo Industriale in Inox BlueGuard

Pannelli

MAGLIA RETE (mm)
32 x 68 x 4
APERTURA RETE (mm)
28 x 64
LARGHEZZE STANDARD (mm)
48499614761988
4 LARGHEZZE, IDEALI PER IL VOSTRO LAYOUT
Satech Protezioni Perimetrali - Larghezze pannello dei Ripari Industriali in acciaio Inox BlueGuard

Le 4 larghezze modulari standard del pannello BlueGuard sono pensate per delimitare ogni tipo di layout. Il pannello senza telaio può essere adattato facilmente in cantiere, ottenendo le misure intermedie con una progressione di 32 mm.

ALTEZZE (mm)
2080

Piantane

sezione
mm
60
BASE
a 3 punti di ancoraggio, con distanziali a pavimento
ALTEZZE (mm)
2240

Materiali

PIANTANE, PANNELLI
Acciaio inox AISI 304L alta qualità, passivato
TECNOPOLIMERO
DOMAMID® 6G30FC per alimenti

Il Pannello Modulare senza telaio Inox

Sicuro, pratico, resistente

MAX height 2080 mm
Pannello Satech senza telaio: apertura della maglia rete di 28x64 mm
Il Pannello Modulare senza telaio Inox
  • Adattabile
  • Maneggevole
  • Sicuro e resistente
  • Visibilità
  • Distanze ridotte, risparmio di spazio
  • Adattabile
    Pronto ad ogni evenienza

    In caso di necessità impreviste, la rete senza telaio permette un veloce adattamento del pannello direttamente in cantiere, con l’utilizzo di semplici attrezzi e senza la necessità di doverlo riverniciare.

  • Maneggevole
    Solido e leggero

    Una struttura solida ma dal peso contenuto, il pannello senza telaio Satech può essere facilmente movimentato da una sola persona.

  • Sicuro e resistente
    Filo da 4 mm e nervature

    La rete in filo d’acciaio ad alto valore di snervamento 4 mm e le nervature di rinforzo rendono il pannello robusto e permettono di assorbire dinamicamente gli eventuali impatti.

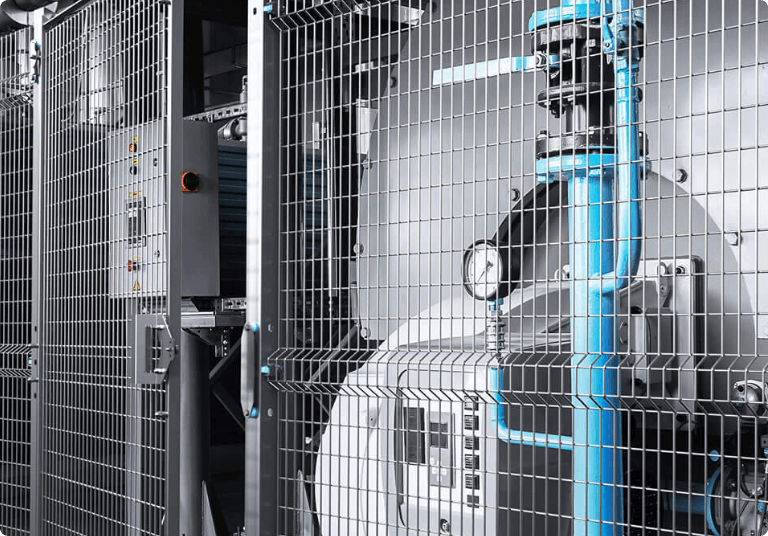

  • Visibilità
    EN ISO 14120-5.9

    La forma verticale della rete a maglia migliora la visibilità del macchinario.

  • Distanze ridotte, risparmio di spazio
    EN ISO 13857

    L’apertura della rete di 28x64 mm consente di installare i ripari fino a 200 mm dal pericolo (EN ISO 13857), permettendovi di ridurre l’ingombro a terra del perimetro di sicurezza.

    Hygienic Design

    in 4 mosse

    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_1
    1

    Ridotte superfici di contatto

    Minimizzate, in caso di contatto metallo-metallo
    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_2
    2

    Struttura aperta e superfici inclinate

    Permette l’ispezione completa dell’igienizzazione e previene l’accumulo di residui
    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_3
    3

    Distanziali a pavimento

    Per evitare la stagnazione dei liquidi e facilitare la pulizia delle aree circostanti
    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_4
    4

    Saldature TIG

    Massima riduzione delle cavità per assicurare la sigillatura completa di ogni giunzione

    Massima Sicurezza - Materiali per alimenti

    Per evitare ogni possibile contaminazione, tutti i componenti di BlueGuard sono realizzati in acciaio Inox AISI 304L di alta qualità passivato per eliminare la possibilità di ossidazione. I fissaggi, inoltre, sono provvisti di inserti in DOMAMID® 6G30FC, certificato per alimenti.

    Protezioni Perimetrali Satech - Riparo Industriale in Inox BlueGuard_Materiali per alimenti

    Testato su oltre 2000 cicli di lavaggio

    Le Protezioni Perimetrali BlueGuard sono sottoposte a severi test di resistenza per 2000 cicli di lavaggio (6 anni di utilizzo) con i principali detergenti ECOLAB®: TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3

    Sviluppato in collaborazione con EHEDG

    Il progetto BlueGuard nasce dalla collaborazione con EHEDG (European Hygienic Engineering and Design Group) ed è conforme agli elevati standard igienici richiesti dalle norme per i settori agroalimentare, chimico e farmaceutico (EN 1672-2 e EN ISO 14159).

    Protezioni Perimetrali Satech -EHEDG (European Hygienic Engineering & Design Group) BlueGuard

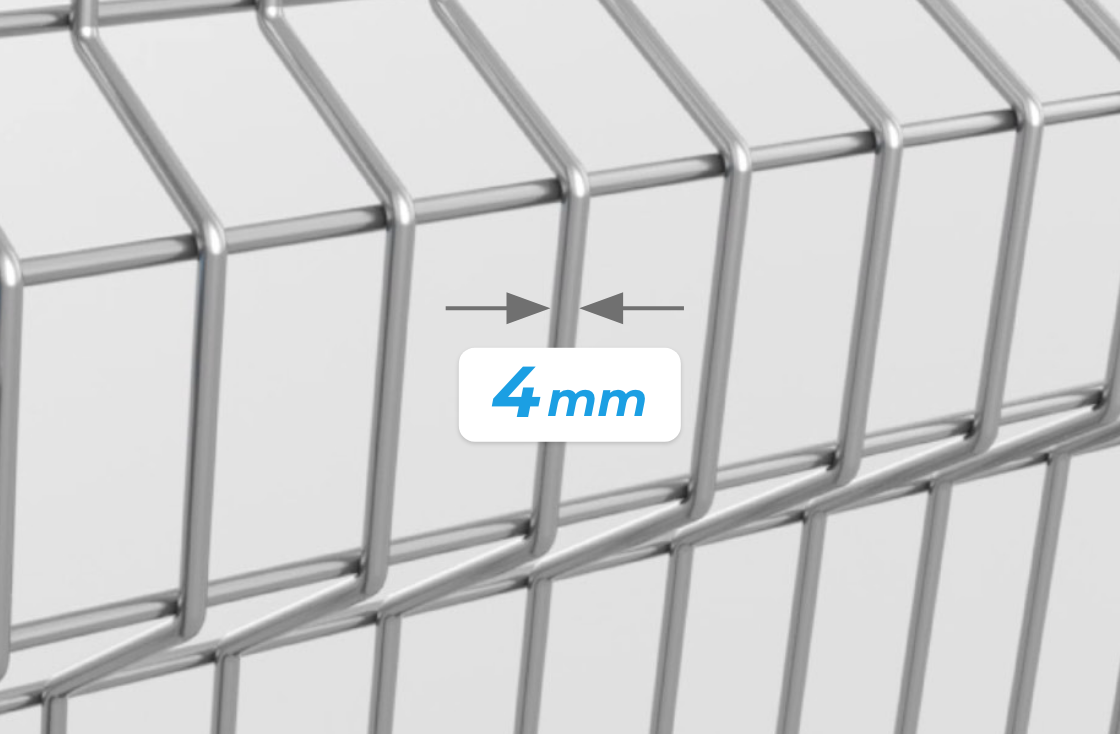

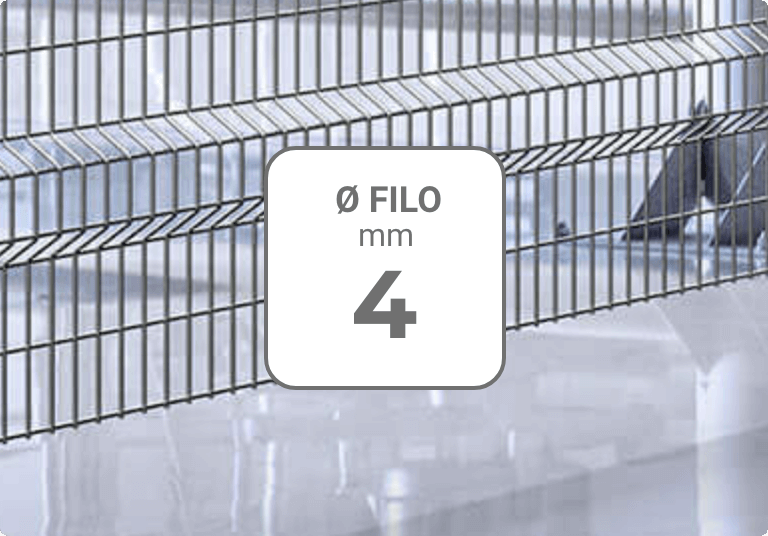

    Sicuro e resistente

    Il pannello senza telaio in acciaio AISI 304L in filo 4 mm è irrigidito da nervature di rinforzo per assorbire dinamicamente gli eventuali impatti.

    Protezioni Perimetrali Satech - Filo BlueGuard 4 mm in in acciaio Inox AISI 304

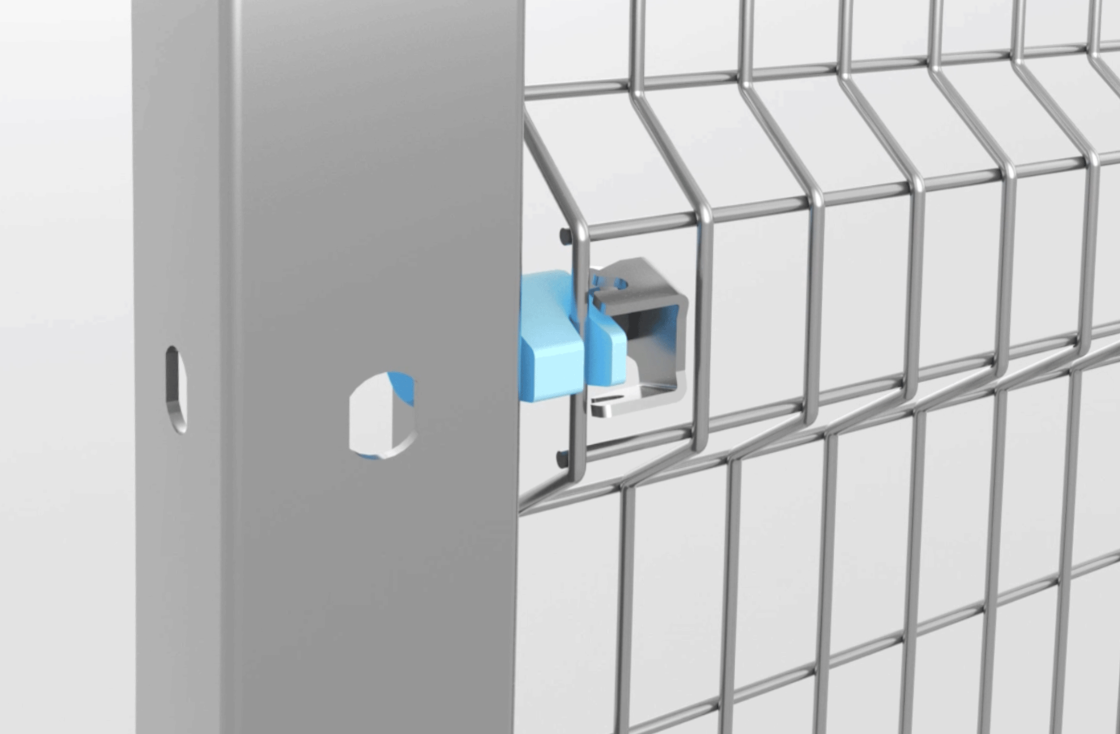

    Semplice ed ergonomico

    Un unico tipo di piantana per il montaggio lineare, angolare e delle porte riduce i tempi di preparazione.

    Protezioni Perimetrali Satech - Fissaggi BlueGuard in tecnopolimero per alimenti
    New

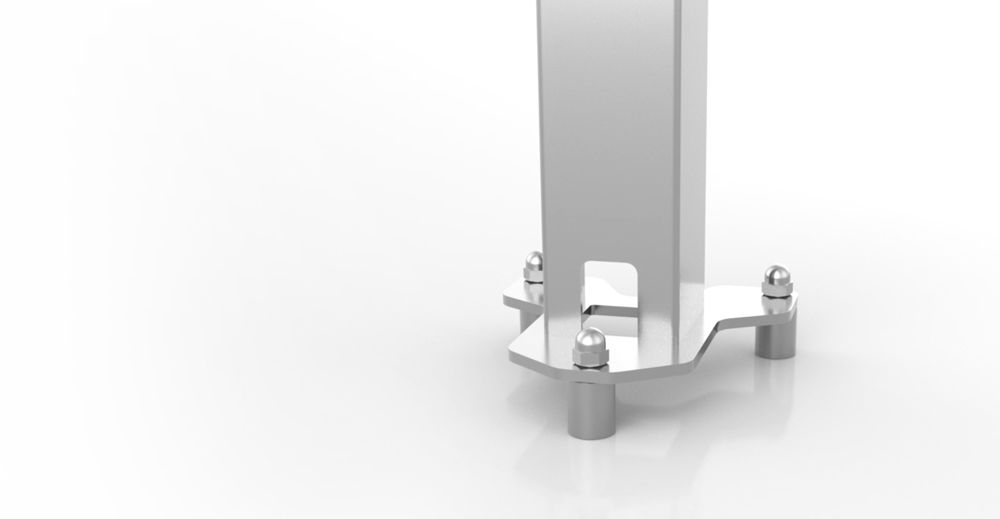

    Nuova Base a 3 punti

    • Stabilità e resistenza • Fissaggio al suolo ottimizzato • Inclinabile fino a 8° (con piede dedicato)

    Satech BlueGuard: nuove piantane con basi a 3 punti di appoggio

    Montaggio semplice

    BlueGuard è semplice da montare: la connessione del pannello alle piantane con profilo a “U” avviene mediante robuste connessioni rapide imperdibili secondo Direttiva Macchine 2006/42/CE.

    New

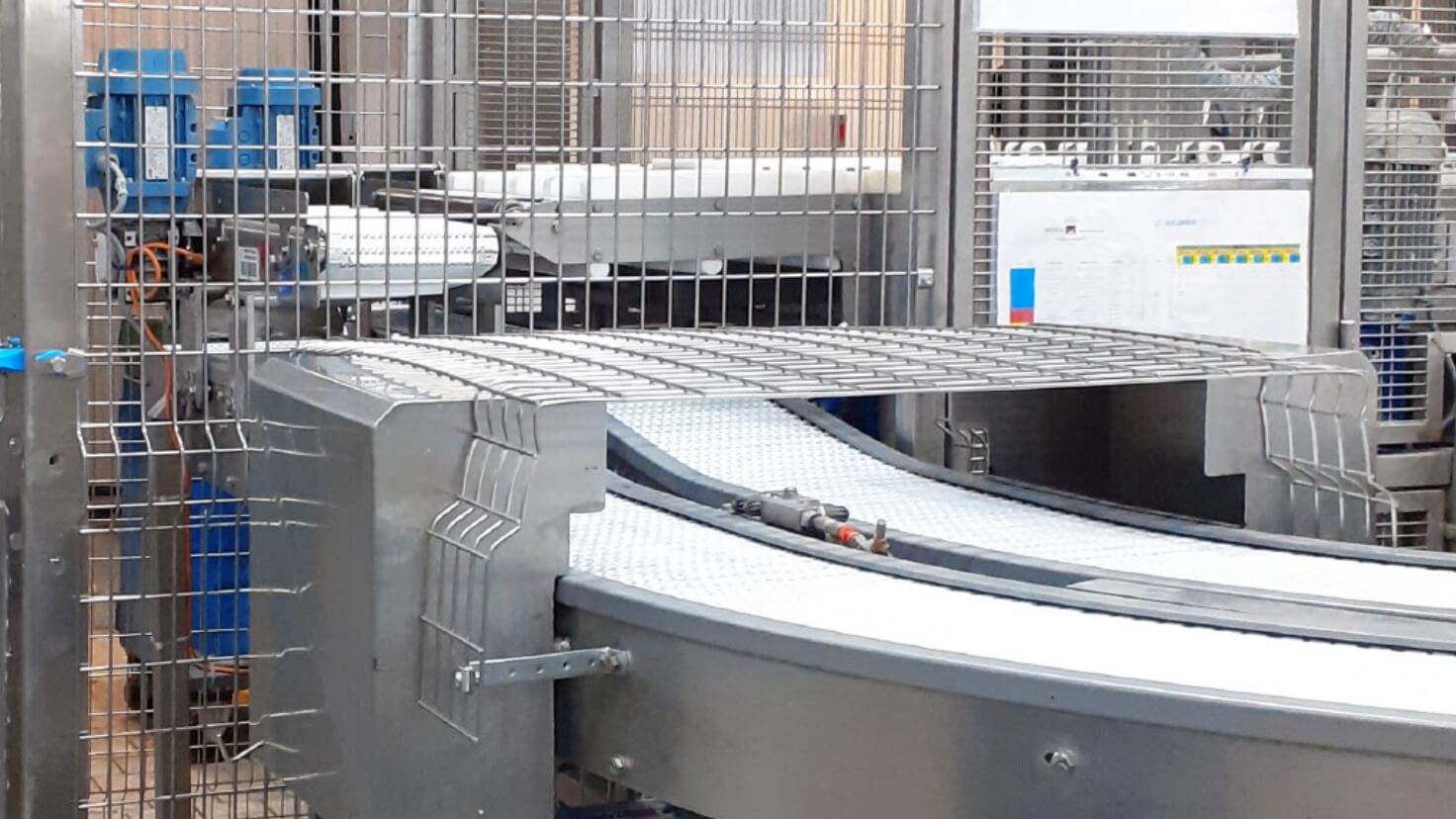

    Adattabile in cantiere

    L’assenza del telaio permette un veloce adattamento della misura pannello BlueGuard direttamente in cantiere.

    Protezioni Perimetrali Satech - Il pannello BlueGuard adattabile direttamente in cantiere

    I Sistemi Standard Satech

    Compara BlueGuard agli altri Sistemi Modulari

    EasyGuard
    EasyGuard Praticità
    ImpactGuard
    ImpactGuard Robustezza
    FastGuard
    FastGuard Rapidità
    AdaptaGuard
    AdaptaGuard Adattabilità
    BlueGuard
    BlueGuard Design igienico
    Altezze Standard Protezione (mm) 1620, 2220, 2620 1620, 2220, 2620, 3100 1620, 2220, 2620 1620, 2220, 2620 2220
    Sezione Telaio (mm) 20 20 20 / 30 Senza telaio Senza telaio
    Sezione Piantane (mm) 40 / 60 40 / 60 - 50 60
    Sistema di Montaggio Imperdibile Clip Rapida Viteria Connessioni superiori e base a forcella Supporto in tecnopolimero Supporto in tecnopolimero Food
    Fascia di prezzo €€ / €€€ €€ / €€€ € / €€ €€€ €€€€
    Velocità di montaggio
    Maglia rete (mm) 20 x 100 x 3 20 x 100 x 3 20 x 100 x 3 32 x 50 x 4 32 x 68 x 4
    Resistenza all’impatto (max) 250 J 2200 J 390 J / 500 J 1600 J 600 J
    Distanza minima dal pericolo 120
    (EN ISO 13857)
    120
    (EN ISO 13857)
    120
    (EN ISO 13857)
    200
    (EN ISO 13857)
    200
    (EN ISO 13857)
    Pannelli diversi dalla rete(FullSteel, policarbonato, misti) -

    Video di prodotto - BlueGuard

    Scopri come montare la nostra Soluzione di Protezione Perimetrale in Acciaio Inox
    BlueGuard in questo video

    Istruzioni di montaggio - BlueGuard

    Download

    I modelli 3D di BlueGuard sono disponibili su TraceParts!

    LIBRERIA COMPLETA

    Porte e Accessori BlueGuard

    I sistemi di accesso ai perimetri in acciaio Inox sono garantiti da porte a battente e scorrevoli, con apertura singola o doppia. Sia le porte che gli accessori dedicati alla soluzione in acciaio Inox BlueGuard sono progettati e costruiti secondo i principi del Design Igienico.

    Porta a Battente

    Passaggio Uomo

    6
    Approntamento minimo: 6 Giorni lavorativi

    Porta per passaggio uomo con cerniere, provvista di pannello intelaiato in rete piatta saldata filo 4 e 6 mm, traversino superiore 20×30 mm e serratura a magnete.

    VERSIONI DISPONIBILI
    Singolo Battente
    Doppio Battente
    REALIZZABILE CON
    piantana
    mm
    60
    APERTURE
    800 e 1000 mm
    1600* e 2000* mm
    IDEALE PER
    Persone
    Persone e merci

    Porta Scorrevole

    Guida Superiore

    6
    Approntamento minimo: 6 Giorni lavorativi

    Porta scorrevole con guida superiore aperta, provvista di anta con pannello intelaiato in rete piatta saldata filo 4 e 6 mm, guida superiore 20×30 mm e serratura a magnete.

    versioni disponibili
    Singola
    realizzabile con
    piantana
    mm
    60
    aperture
    1300 e 2000 mm
    ideale per
    Persone
    Persone e merci

    Accessori

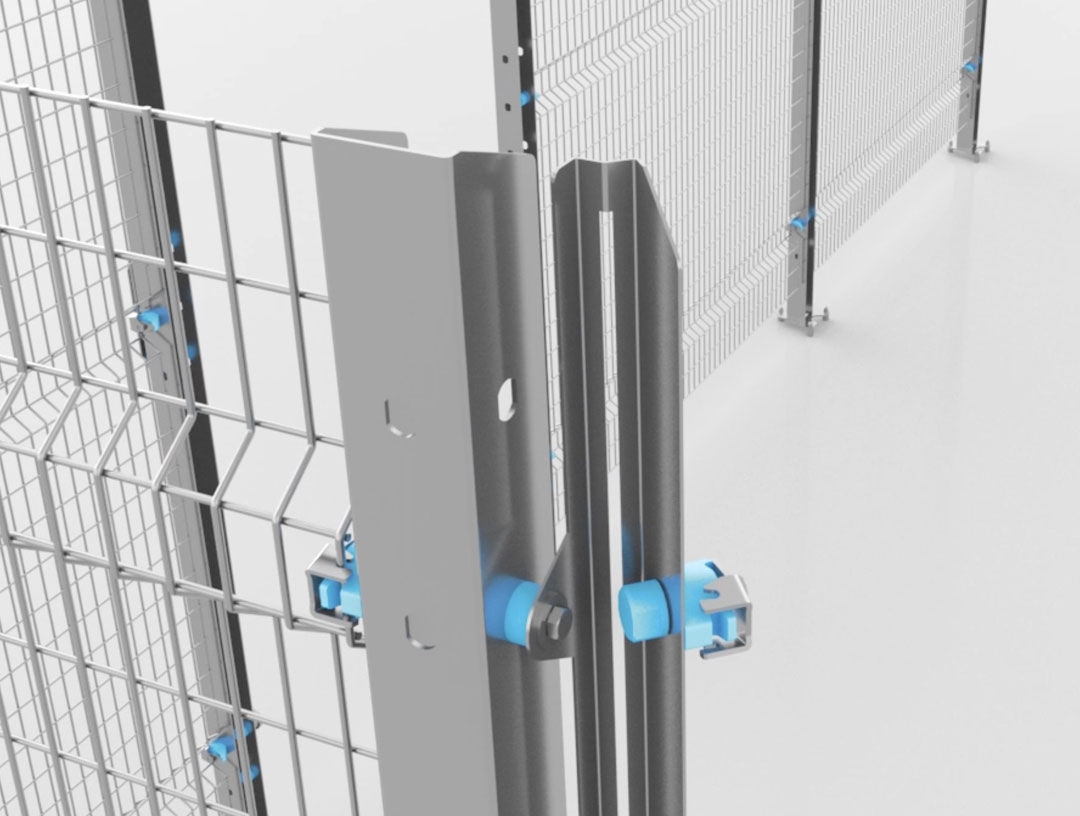

    • Protezioni Perimetrali Satech - Accessori BlueGuard_Angolo variabile

    Angolo variabile

    La piantana universale BlueGuard permette sia il montaggio lineare dei pannelli (180°) sia il montaggio angolare (90°). Il kit angolo variabile è un pratico accessorio che permette di unire le pannellature con un angolo compreso tra i 20° e i 70°.

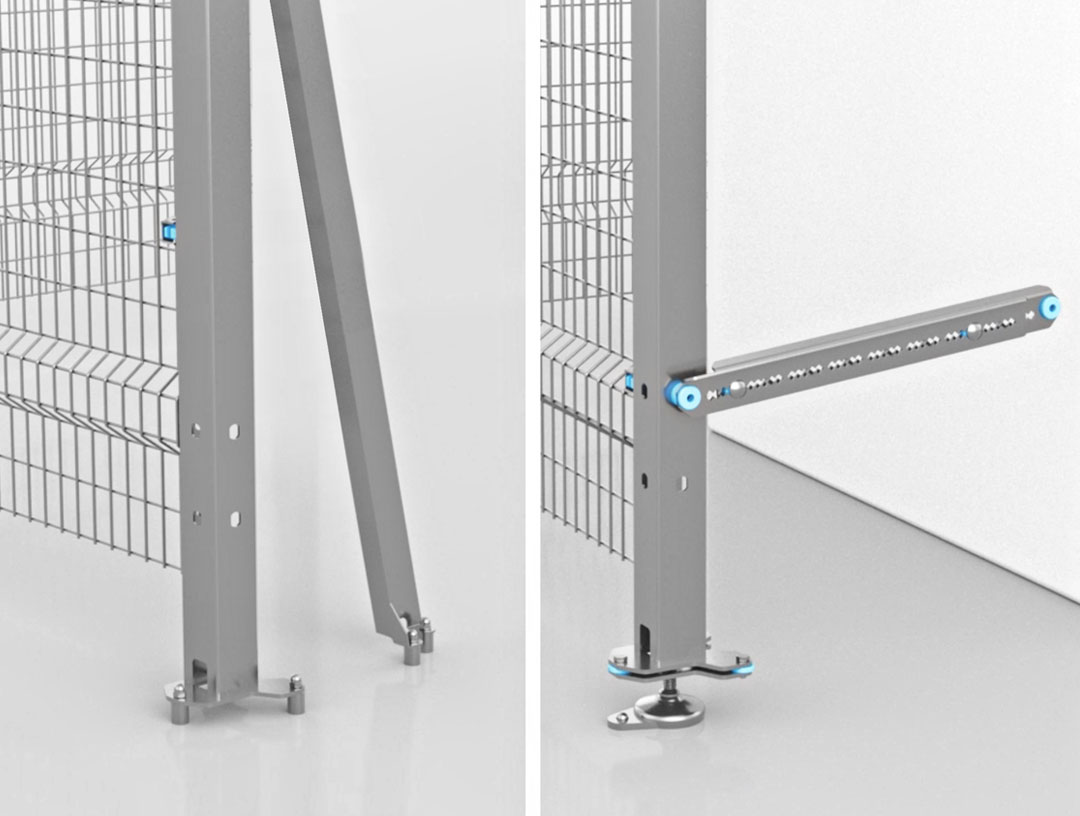

    • Protezioni Perimetrali Satech - Accessori BlueGuard_Controventatura
      New

    Controventature

    La controventatura stabilizza le piantane su cui gravano carichi dinamici orizzontali o quelle che si trovano in posizioni di layout sfavorevoli. Disponibile in versione con fissaggio a terra o a macchinario con regolazione telescopica della distanza.

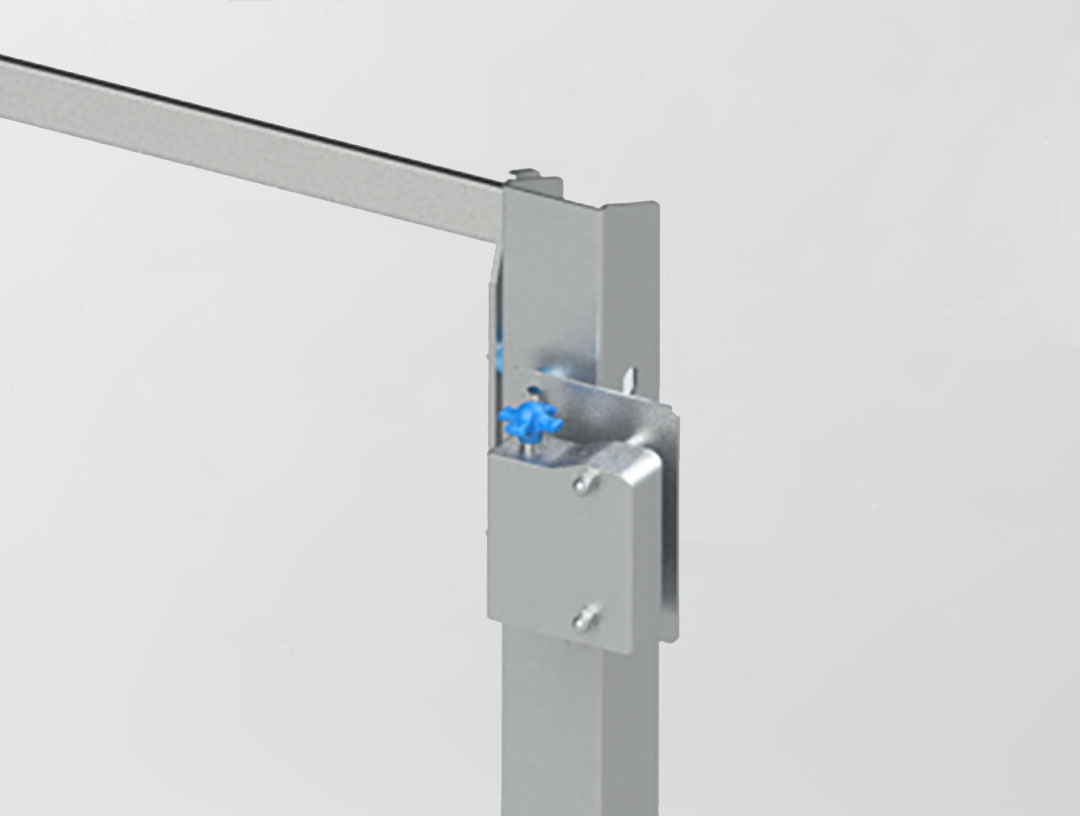

    • Protezioni Perimetrali Satech - Accessori BlueGuard_Staffe Safety Switch

    Staffe Safety Switch

    Staffe in acciaio inox per il montaggio degli interruttori di Sicurezza. Modelli compatibili con i prodotti delle principali marche e realizzati su misura, a disegno.

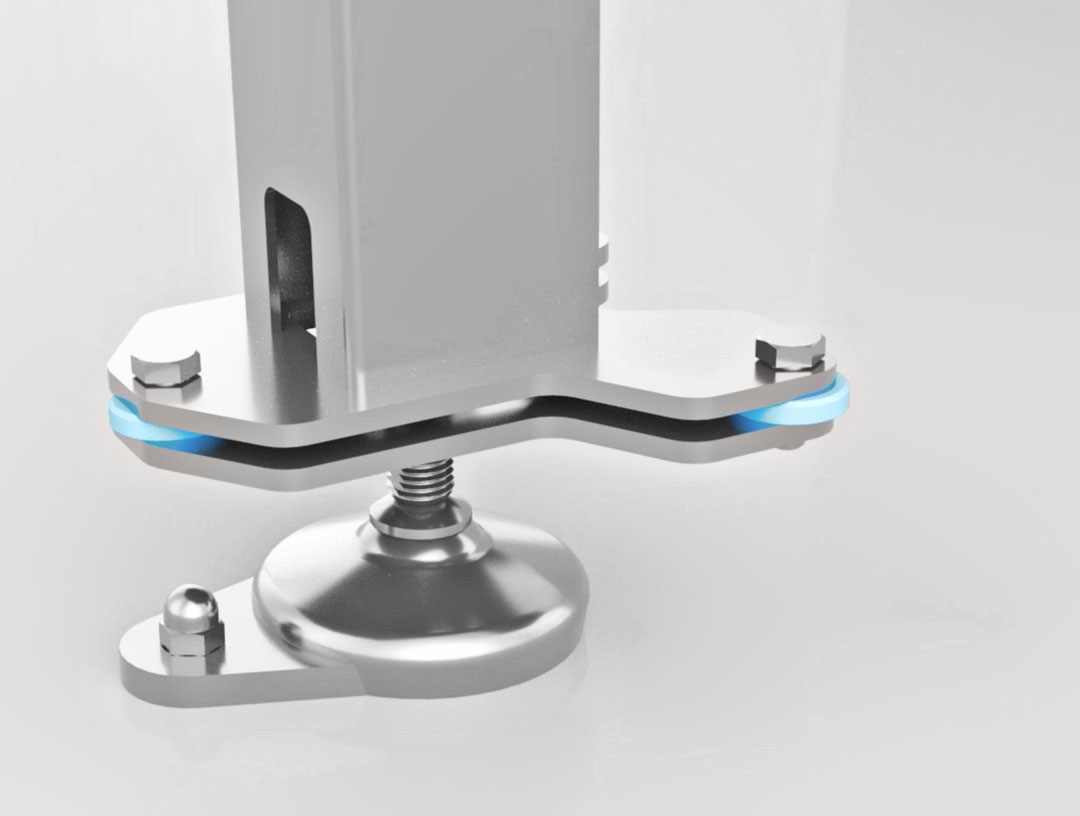

    • Accessori BlueGuard: piede basculante
      New

    Piede basculante

    Il nuovo piede inclinabile a singolo punto di ancoraggio, compensa eventuali pendenze del pavimento e permette una inclinazione della piantana fino a 10°.
