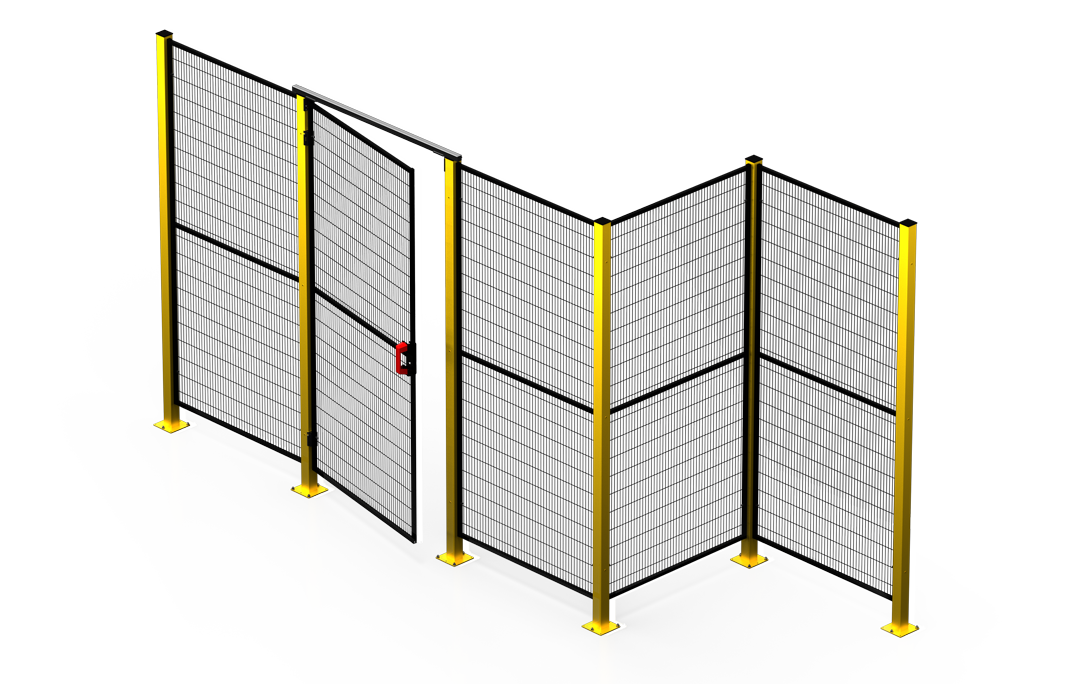

Ripari Perimetrali Modulari

I Ripari Perimetrali sono sistemi di protezione fisica che circondano macchinari, robot o isole di produzione automatizzata, creando una barriera continua tra le zone pericolose e gli operatori.

La norma di riferimento per la loro costruzione è la EN ISO 14120. ImpactGuard è la soluzione Satech per ambienti dove i Ripari devono resistere a impatti elevati: testato fino a 2200 J con piantane da 40 mm e 2600 J con piantane da 60 mm, secondo EN ISO 14120 Allegato C.

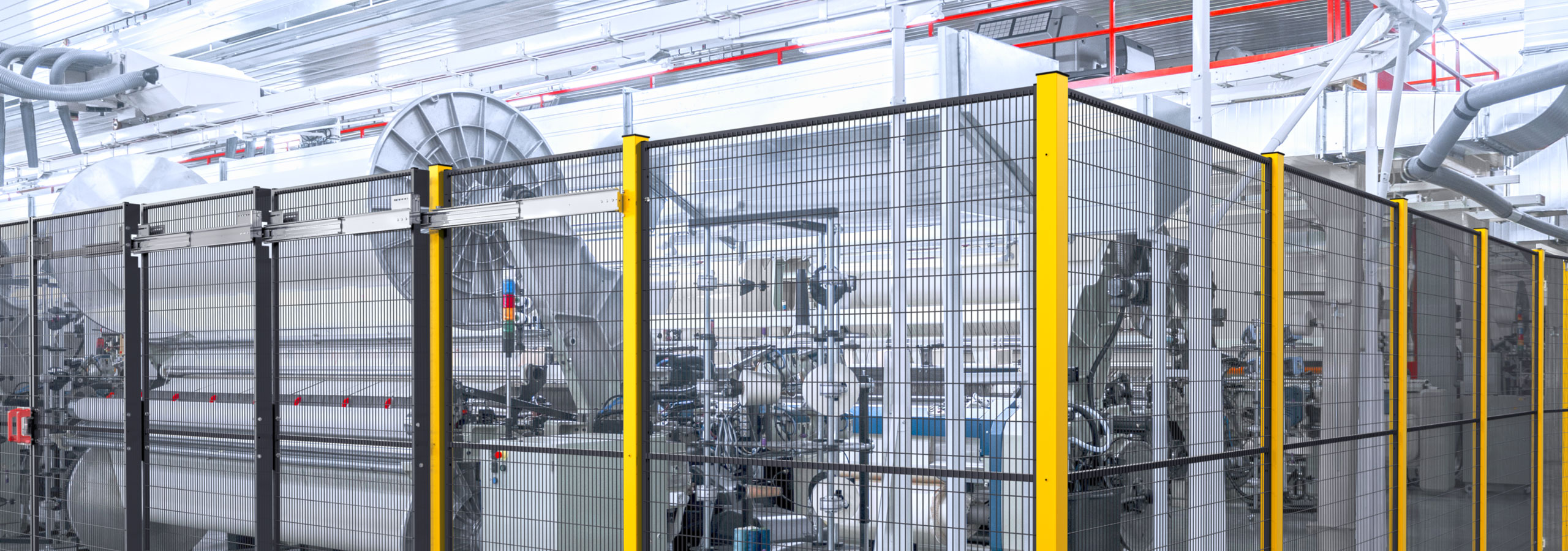

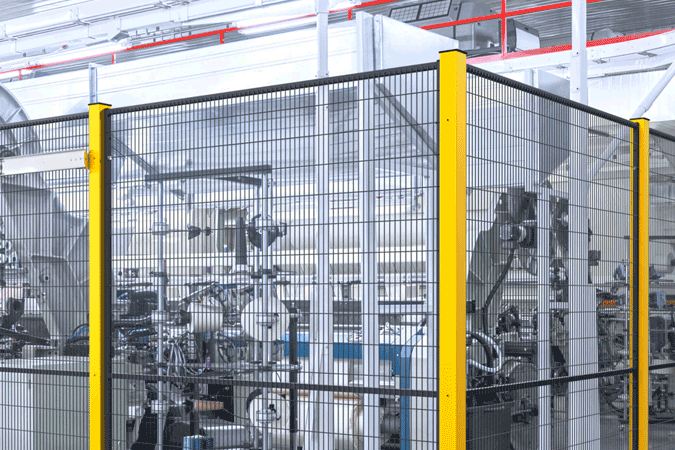

ImpactGuard è progettato per ambienti con rischio di impatto elevato: fonderie e stampaggio, celle robotizzate di saldatura o assemblaggio pesante, isole con robot industriali ad alta forza e, in generale, ambienti dove i Ripari sono esposti a urti ripetuti o forze dinamiche significative.

La struttura con piantane a viteria imperdibile mantiene la tenuta strutturale anche in condizioni di impiego gravoso.

Le piantane da 40 mm supportano altezze fino a 2620 mm e resistenza fino a 2200 J: soluzione standard per la maggior parte delle applicazioni ad alto impatto.

Le piantane da 60 mm consentono altezze fino a 3180 mm e resistenza fino a 2600 J, indicate per installazioni critiche o ambienti dove è necessario impedire anche il lancio di oggetti verso l'alto.

Per altezze inferiori a 2620 mm e rischio non estremo, le piantane da 40 mm sono la scelta più economica senza compromessi sulla sicurezza.

Un Riparo Fisso non può rimanere in posizione di chiusura se i mezzi di fissaggio vengono rimossi: viti e bulloni devono restare solidali al pannello o alla piantana per evitare che cadano negli ingranaggi.

Il sistema di viteria imperdibile ImpactGuard è progettato per soddisfare questo requisito di EN ISO 14120 punto 5.3.9, mantenendo tutti i componenti di fissaggio solidali alla struttura anche durante le operazioni di smontaggio per manutenzione.

Per sicurezza perimetrale nelle celle robotizzate si intende l'insieme delle barriere fisiche che isolano l'area di lavoro del robot impedendo l'accesso accidentale durante i cicli automatici, in conformità con la UNI EN ISO 10218-2 (requisiti di sicurezza per i sistemi robot industriali).

ImpactGuard è progettato per ambienti con rischio di impatto elevato, incluse le celle robotizzate. La valutazione della soluzione adatta alla specifica applicazione richiede comunque un'Analisi dei Rischi ai sensi di UNI EN ISO 10218-2.

Per maggiori informazioni inerenti ai Ripari Perimetrali per robot industriali, vi rimandiamo a questo articolo.

ImpactGuard è testato fino a 2200 J (piantane da 40 mm) e 2600 J (piantane da 60 mm) secondo EN ISO 14120 Allegato C.

Le forze di impatto rilevanti per la scelta del sistema sono due: quella dall'esterno (minimo normativo 115 J, persona di circa 80 kg che cada contro il Riparo) e quella dall'interno (materiale proiettato dalla lavorazione). Per determinare il valore corretto per la vostra applicazione specifica è indispensabile l'Analisi dei Rischi secondo EN ISO 12100.

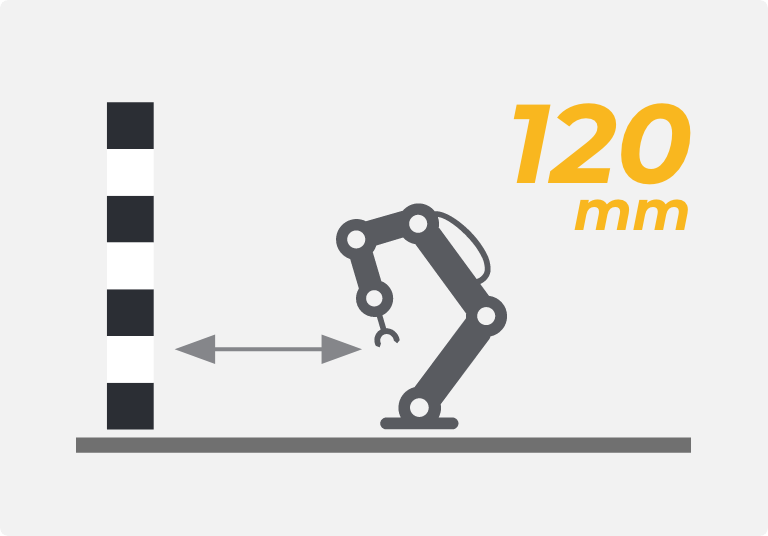

Grazie alla conformazione dei suoi pannelli in rete intelaiati, ImpactGuard può essere installato a una distanza minima di 120 mm dal pericolo.

Questa distanza è consentita dall'apertura della maglia di 17 x 97 mm, dimensionata per impedire il raggiungimento delle zone pericolose attraverso il pannello secondo EN ISO 13857, paragrafo 4.2.4.1.

La sola apertura della maglia non è tuttavia sufficiente a definire il corretto posizionamento del Riparo: la normativa EN ISO 13857 stabilisce che anche l'altezza del punto pericoloso debba essere considerata. Per determinare con precisione altezza del Riparo e distanza di sicurezza è indispensabile un'Analisi dei Rischi condotta secondo EN ISO 12100.

Il D.Lgs 81/08 (Allegato XXIII, ISO 11228) fissa il limite di movimentazione occasionale in circa 25 kg per uomini adulti e 15 kg per donne adulte.

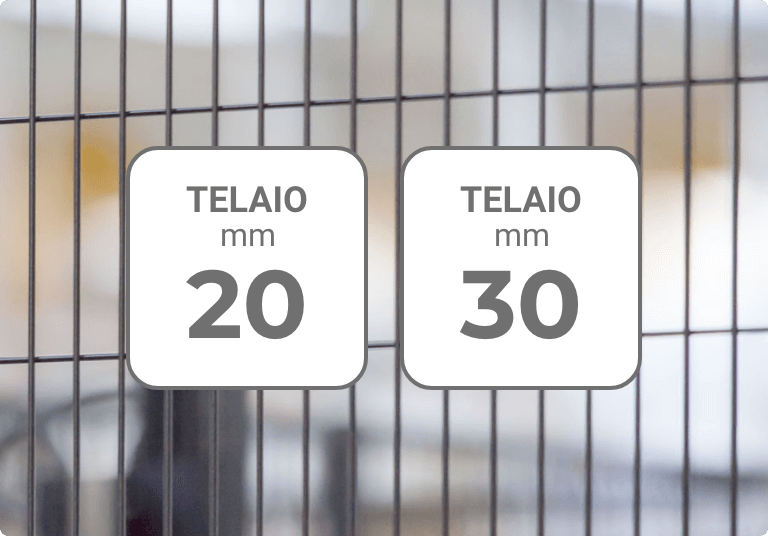

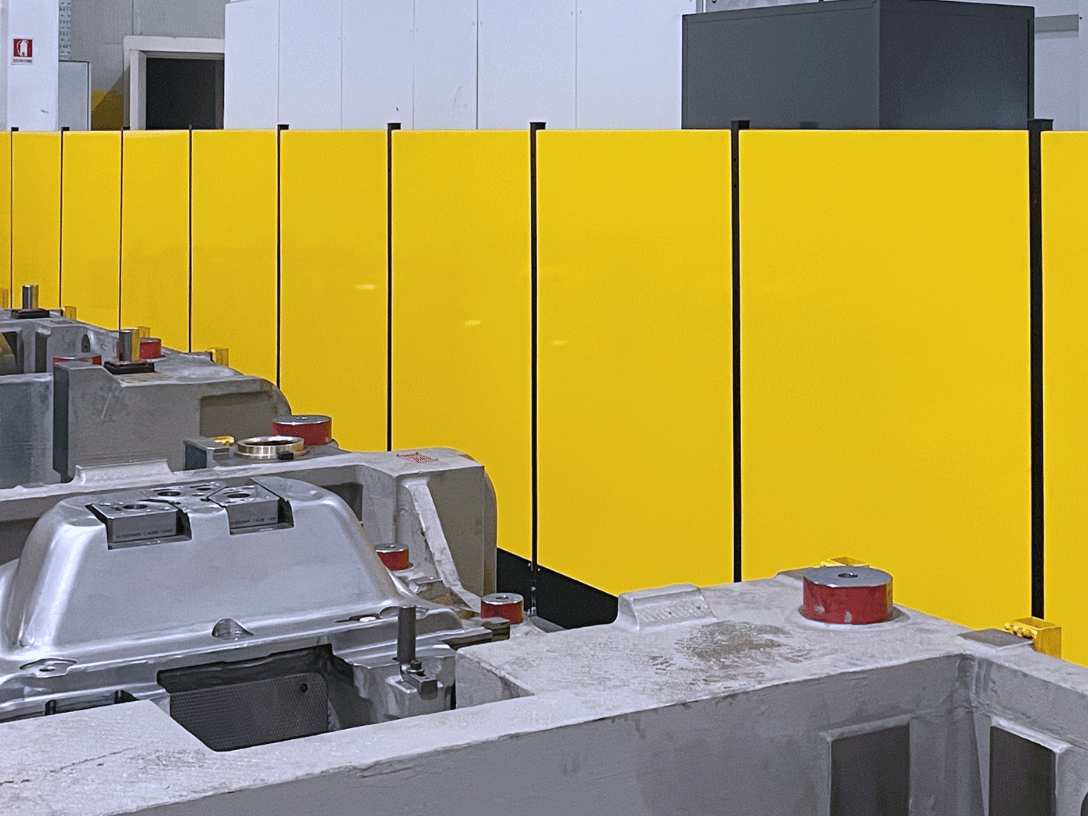

I pannelli in rete con telaio Satech di dimensioni standard (larghezza 1000 mm, altezza 2080 mm) pesano circa 10 kg (telaio 20 mm) e circa 12 kg (telaio 30 mm). Le piantane Mix&Match standard pesano circa 4 kg (sezione 40 mm), circa 6,5 kg (sezione 50 mm) e circa 7 kg (sezione 60 mm).

Pannelli e piantane possono essere movimentati da una sola persona adulta.

I Ripari Perimetrali ImpactGuard richiedono verifiche periodiche ogni tre mesi, con particolare attenzione alle installazioni soggette a vibrazioni o urti frequenti.

La verifica include il serraggio dei fissaggi a viteria imperdibile e il controllo dell'integrità dei pannelli in rete dopo eventuali impatti.

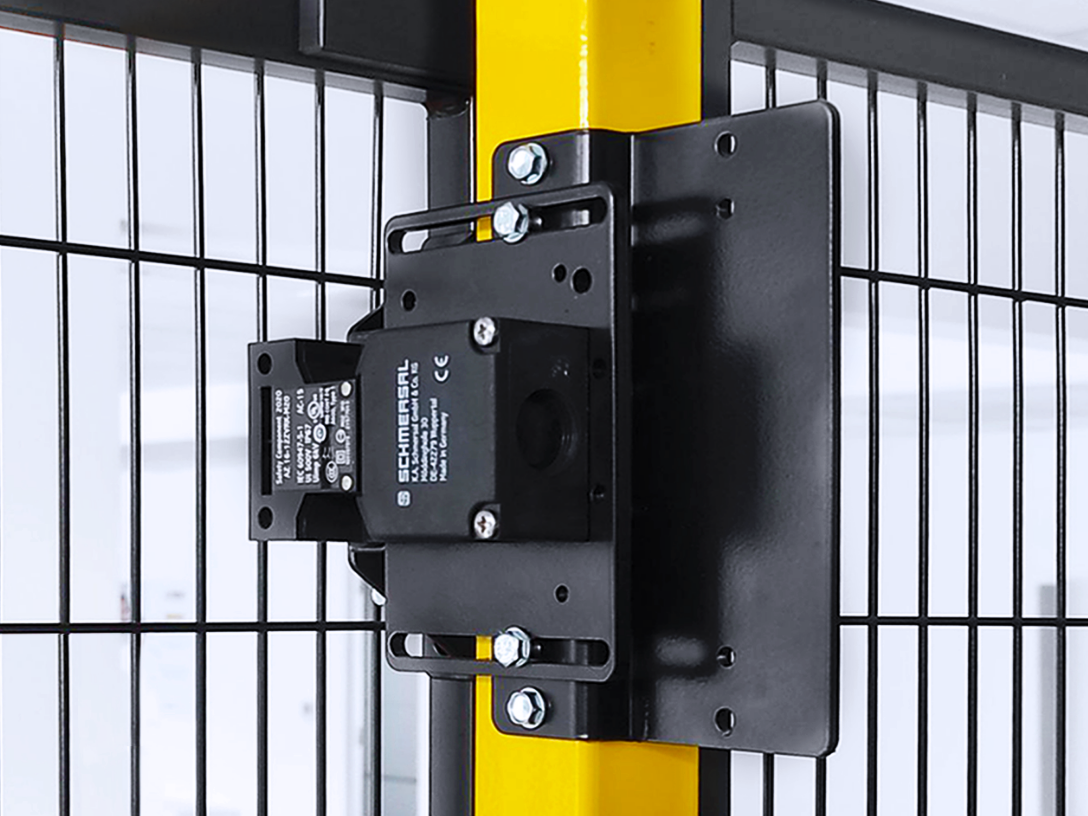

Per gli impianti che integrano Safety Switch o interblocchi di sicurezza, il programma di manutenzione deve includere la verifica del corretto funzionamento dei dispositivi secondo EN ISO 14119. I componenti danneggiati devono essere sostituiti immediatamente per mantenere il grado di resistenza agli impatti di 2200 J.

La manutenzione periodica è un requisito previsto dalla Direttiva Macchine 2006/42/CE e dal Nuovo Regolamento Macchine (UE) 2023/1230.

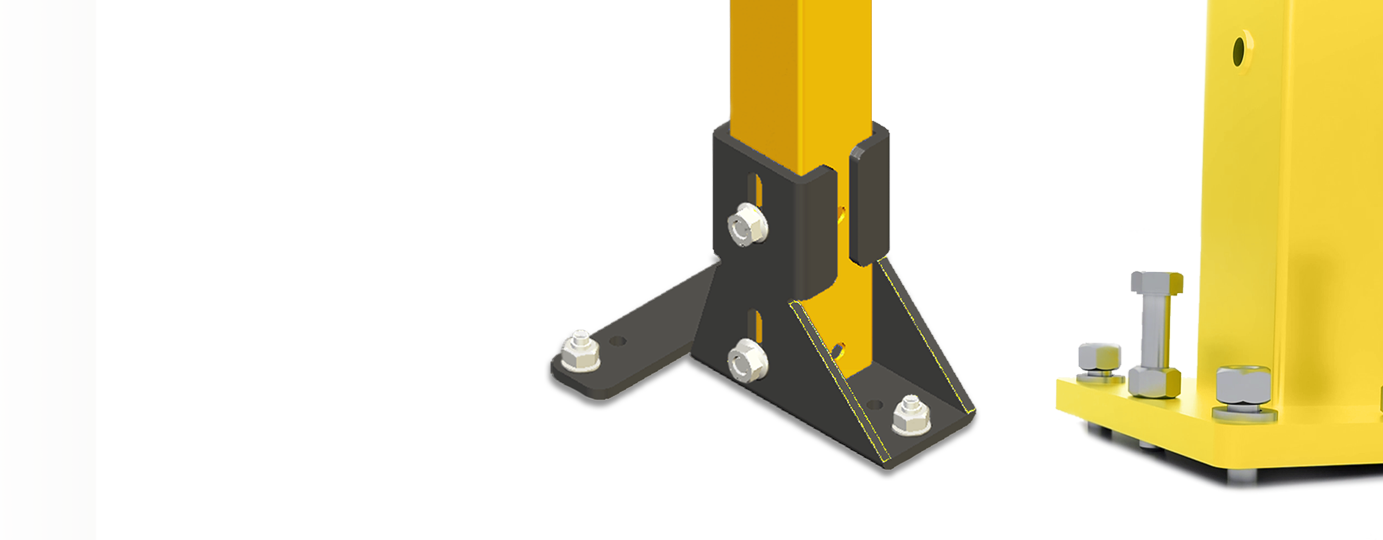

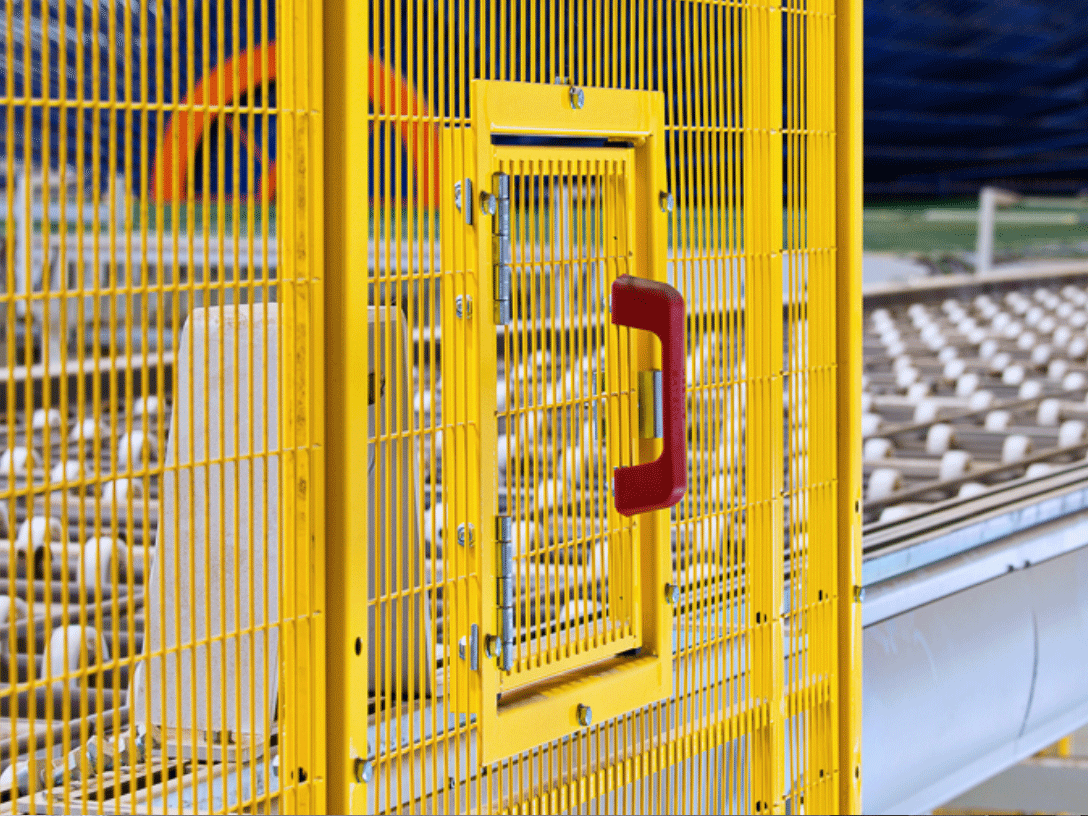

I Ripari Perimetrali ImpactGuard possono essere installati su pavimentazioni particolari mediante la Contropiastra a pavimento, disponibile in due versioni: zincata per grigliati con spessore fino a 30 mm, e in acciaio da saldare per superfici metalliche dove non è possibile o consigliabile forare.

Entrambe le versioni sono compatibili con le piantane da 40 mm e da 60 mm del sistema. Per maggiori informazioni, vi consigliamo di consultare la pagina dei nostri accessori e complementi di montaggio.
