In ambiente industriale, la vista è il primo strumento di difesa naturale degli operatori. Un'adeguata visibilità delle aree automatizzate permette di identificare situazioni potenzialmente pericolose prima che queste si trasformino in incidenti.
Il Contesto Normativo
La visibilità dell’area protetta influisce anche sulla supervisione del ciclo produttivo, l’identificazione delle anomalie e il controllo delle operazioni. È un aspetto, quindi, che incide direttamente anche sull’efficienza produttiva, preservandola dal rischio di interruzioni impreviste.
Per questo le Barriere Perimetrali di un macchinario devono assicurare la massima protezione, senza compromettere la visibilità dell’area protetta.
Visibilità: Un Approccio Multi-Normativo
La Norma EN ISO 12100 stabilisce i principi di Valutazione del Rischio, inserendo la visibilità tra i fattori da prendere in considerazione. La visibilità attraverso i Ripari industriali è in realtà regolamentata da un sistema integrato di Norme armonizzate secondo la Direttiva Macchine 2006/42/CE e il Nuovo Regolamento Macchine 2023/1230:
- La EN ISO 14120, che stabilisce i Requisiti generali per la progettazione e la costruzione di Ripari fissi e mobili
- La EN ISO 13857, che definisce le distanze di Sicurezza dei Ripari
- La EN 614-1, che fornisce ulteriori indicazioni sull’utilizzo dei colori negli ambienti industriali, sottolineando come le scelte cromatiche influiscano sulla percezione degli spazi e sulla Sicurezza operativa.
Questo sistema Normativo stabilisce che i Ripari debbano:
- Consentire un’adeguata osservazione del processo
- Assicurare una chiara visione delle aree e dei movimenti pericolosi
- Evitare la necessità di rimozione per le ispezioni
- Evitare distorsioni che possano mascherare situazioni di pericolo
- Mantenere le proprietà visive nel tempo
La EN ISO 14120 inquadra la visibilità come elemento fondamentale per la Sicurezza degli operatori e fornisce requisiti precisi che i Ripari industriali devono soddisfare in questi termini.
Come Funziona la Percezione Visiva?
La vista è uno dei principali strumenti di difesa. La capacità di percepire visivamente l’ambiente circostante permette di identificare potenziali minacce, orientarsi nello spazio e prendere rapidamente decisioni per l’incolumità. Un sistema di protezione che funziona mediante complessi meccanismi biologici: l’occhio trasforma la luce in segnali nervosi che trasformano le immagini in segnali elaborati dal cervello.
Le informazioni visive vengono classificate in base a diversi fattori, tra cui l’orientamento degli oggetti osservati. Gli impedimenti verticali sono maggiormente compatibili con la disposizione delle cellule ricettive nella retina rispetto a quelli orizzontali.
Osservando con attenzione un oggetto attraverso una griglia, infatti, noterete un maggiore affaticamento visivo nell’immagine in cui la griglia è disposta in orizzontale.
Anche il contrasto cromatico influisce sulla percezione visiva: oggetti di colori ben distinti, infatti, sono immediatamente riconoscibili come tali. Viceversa, tonalità troppo simili ostacolano il riconoscimento preciso delle forme.
Caratteristiche della Maglia Metallica

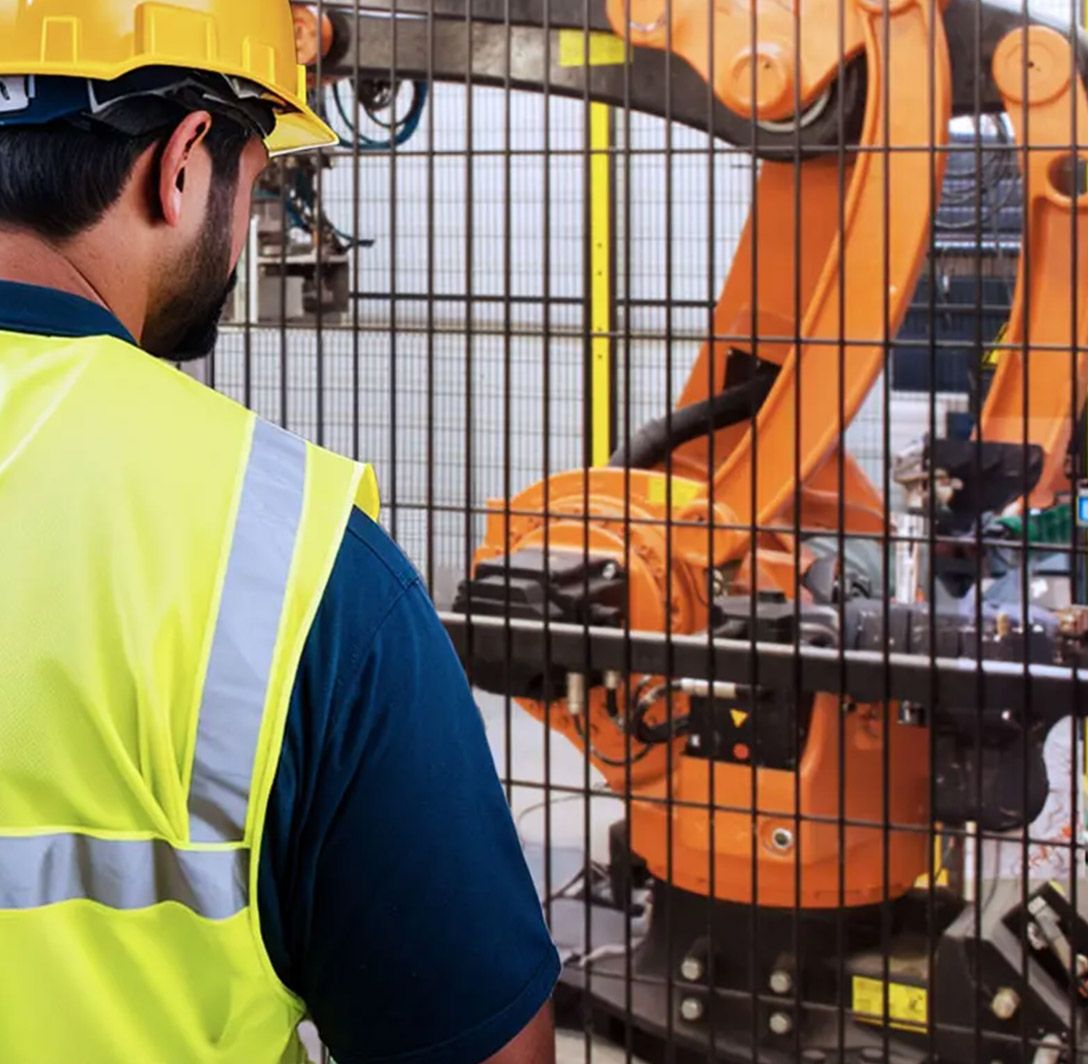

Nei pannelli in rete metallica che costituiscono i Ripari modulari, l'orientamento verticale delle aperture riduce significativamente l'interferenza visiva rispetto allo stesso disegno in posizione orizzontale. Questo permette una visione più chiara dei processi, oltre ad un minor affaticamento visivo durante i turni di lavoro.
Consideriamo ad esempio una Protezione per Macchinari posta attorno a una cella robotica: la maglia a orientamento verticale del Pannello in rete permette agli operatori di monitorare con facilità le operazioni di pick & place dei componenti, mantenendo una visuale ottimale anche dopo ore di osservazione consecutive.
Contrasto e Scelta dei Colori
Il cervello umano elabora più facilmente le informazioni visive quando esiste un contrasto adeguato tra gli elementi osservati. In ambito industriale, il contrasto cromatico tra macchinario e Riparo è fondamentale per la Sicurezza. La corretta differenziazione cromatica consente di distinguere chiaramente i movimenti del macchinario, identificare rapidamente le situazioni anomale e mantenere l'efficacia della supervisione visiva.

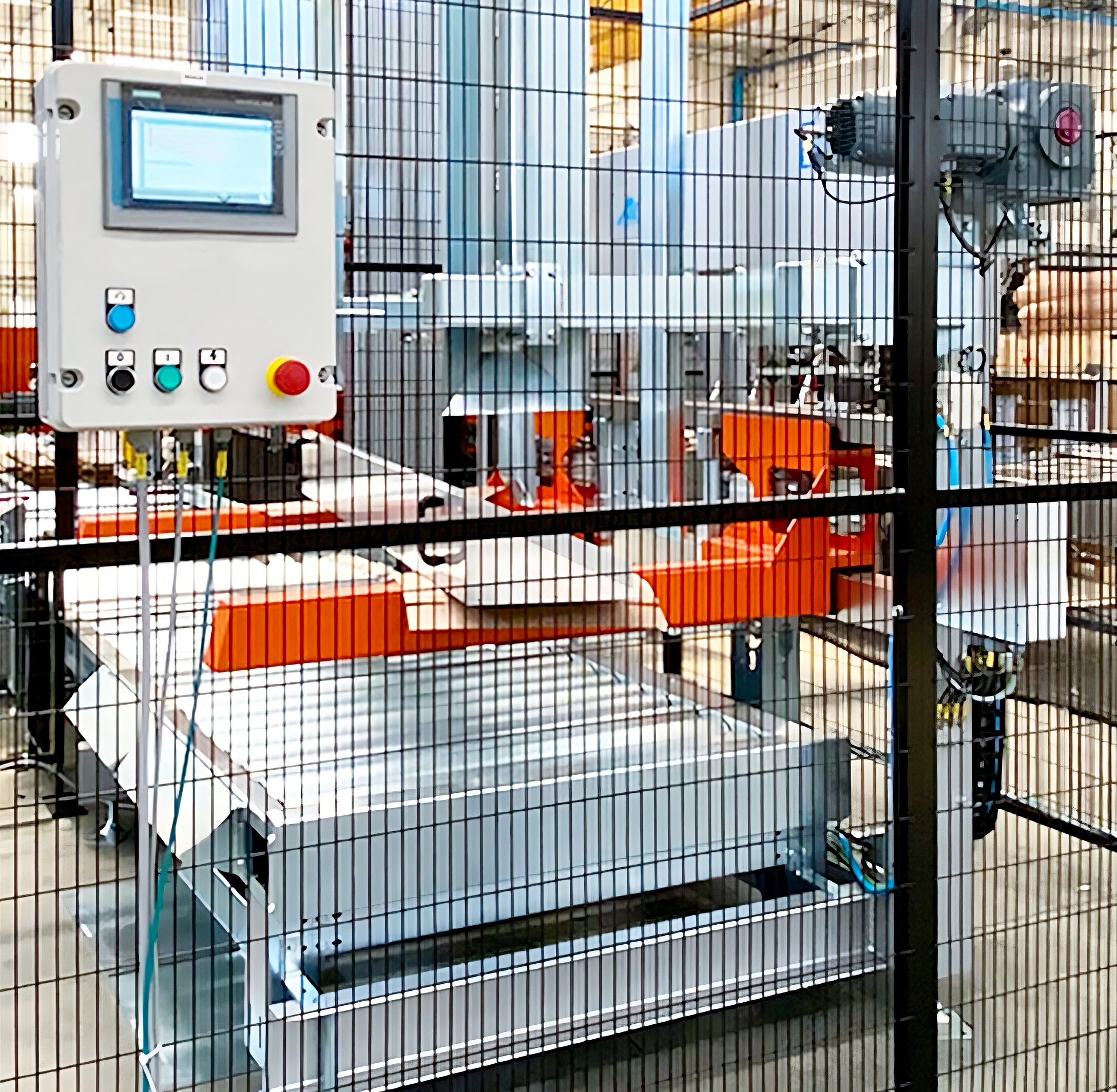

In questa linea di confezionamento automatizzata, per esempio, l'utilizzo di Recinzioni di Sicurezza nere intorno a nastri trasportatori di colore chiaro facilita la visibilità e dunque l’individuazione di anomalie.
Posizionamento e Illuminazione
Un altro elemento da considerare nella definizione di un layout di produzione è la disposizione delle luci. Un posizionamento adeguato deve evitare la creazione di zone d’ombra che possano interferire con la visibilità dei macchinari, prevenire riflessi che possano mascherare i pericoli e mantenere una visibilità uniforme dell’area protetta.
Visibilità Macchinari: Alcune Applicazioni Industriali

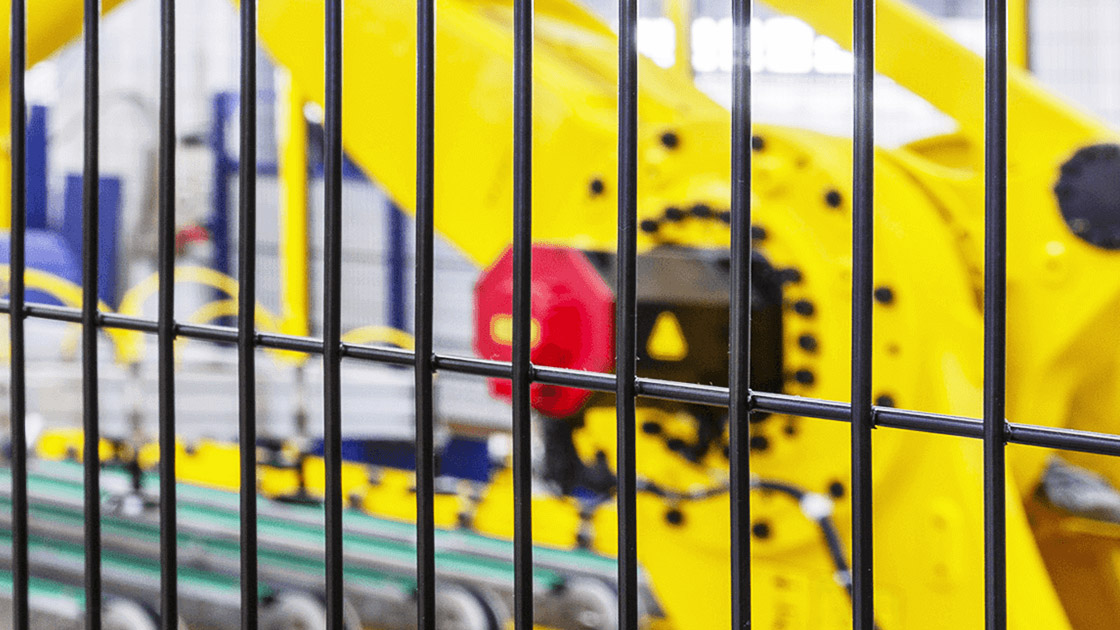

Orientamento della maglia, contrasto cromatico e illuminazione determinano il corretto monitoraggio attraverso i Ripari Industriali dei processi produttivi di molti macchinari industriali. In aggiunta alle celle robotiche e alle linee di confezionamento citiamo:
- Impianti di imbottigliamento, per verificare il corretto riempimento e la chiusura delle bottiglie
- Sistemi di imballaggio, per supervisionare il flusso del prodotto ed evitare danneggiamenti o accumuli indesiderati
- Macchine utensili, per controllare le lavorazioni meccaniche
- Presse idrauliche, per osservare il corretto posizionamento degli stampi e dei pezzi da lavorare
- Macchine per l’industria tessile, per individuare eventuali difetti o rotture nei tessuti durante la produzione
Cosa possiamo fare per Voi: Soluzioni per tutte le esigenze di Visibilità
Visibilità dei Ripari Industriali - Domande frequenti
Quali fattori determinano l'adeguatezza visiva di un Riparo?
Le specifiche del processo produttivo, le necessità di supervisione e le indicazioni dell'Analisi dei Rischi secondo EN ISO 12100 definiscono i requisiti di visibilità dei Ripari Industriali.
Come si seleziona il tipo di Pannello più adatto alle esigenze di visibilità?
La scelta dipende dal tipo di osservazione richiesta: i Pannelli con maglia a orientamento verticale offrono visibilità generale dell'area, mentre i Pannelli in policarbonato o le Soluzioni miste vengono utilizzati per le zone che richiedono una visuale completa del processo.
Perché la visibilità è considerata un elemento di Sicurezza?
Una visuale chiara dell'area protetta permette la supervisione costante dei processi e l’individuazione tempestiva di situazioni irregolari come accumuli di prodotto o guasti.
Quali Normative regolano la visibilità dei Ripari industriali?
La Norma EN ISO 14120 specifica che i Ripari devono consentire un’adeguata osservazione delle aree pericolose e del processo produttivo senza compromettere la sicurezza degli operatori.
Quali sono i vantaggi ergonomici dei Ripari a elevata visibilità?
I Ripari ben progettati riducono lo stress visivo degli operatori, migliorano la percezione dell’ambiente e consentono una supervisione efficace anche durante turni prolungati.
Che ruolo gioca il contrasto cromatico nella visibilità del macchinario?
Un contrasto ben studiato tra Ripari e macchinari aiuta a distinguere chiaramente movimenti e anomalie, migliorando la sicurezza operativa.
Le Protezioni Perimetrali possono essere di qualsiasi colore?
Anche se siamo in grado di realizzare Protezioni in qualsiasi colore RAL, la scelta del colore deve essere subordinata alle indicazioni della Norma EN ISO 14120 e validata dalla Valutazione dei Rischi specifica del macchinario. Il Riparo deve creare un contrasto efficace con il macchinario per evidenziare movimenti e potenziali pericoli, evitando effetti di mimetizzazione che potrebbero mascherare situazioni pericolose.

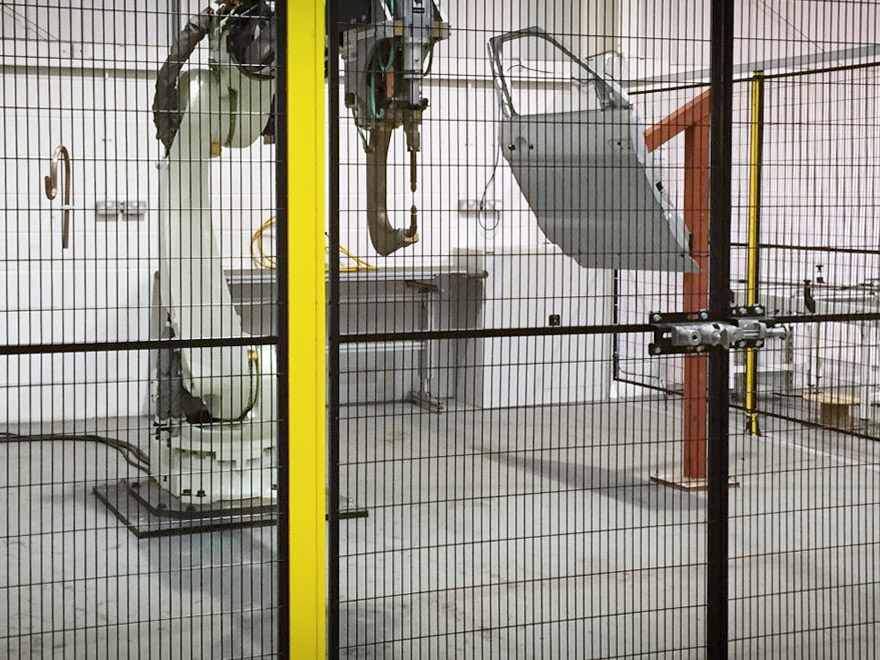

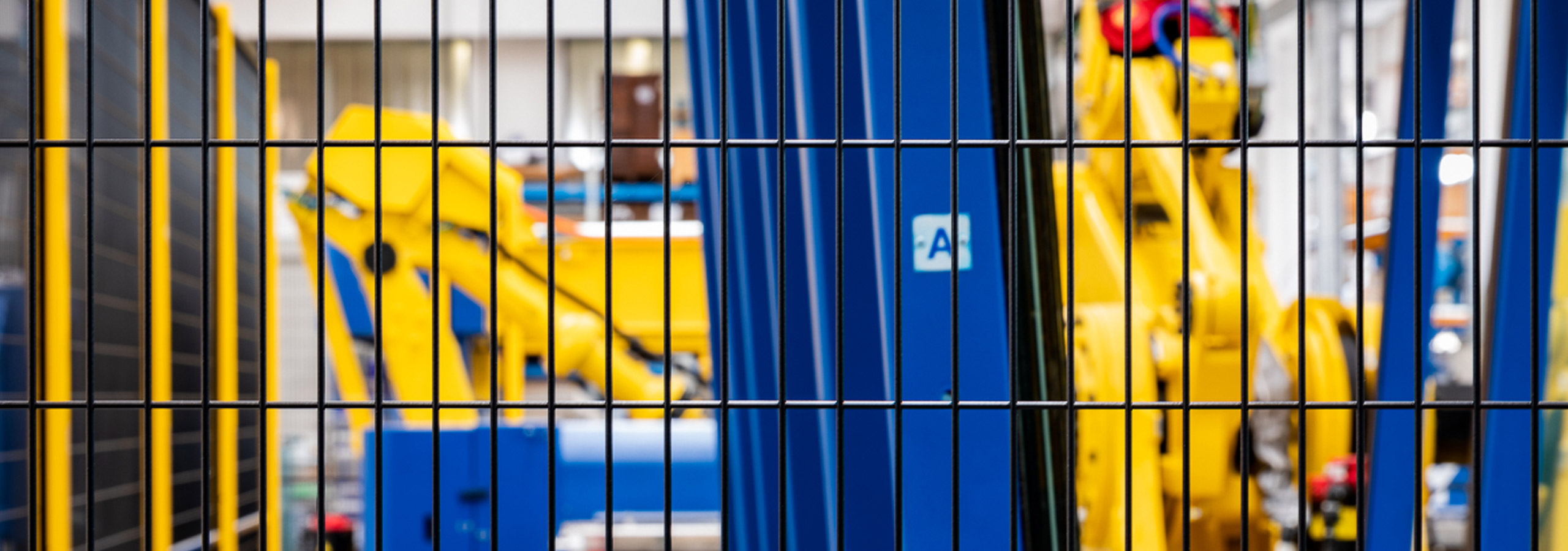

La mia area produttiva contiene robot gialli e arancioni. Di quale colore dovrebbero essere le Protezioni Perimetrali attorno a queste aree?
Il punto 5.9 della Norma EN ISO 14120 prescrive che l'utilizzo di «materiali più scuri dell'area osservata» per migliorare la visibilità del processo. Nel caso di robot di colore giallo e arancione, i Ripari neri in rete metallica offrono il contrasto cromatico ideale per monitorare i movimenti dei macchinari.

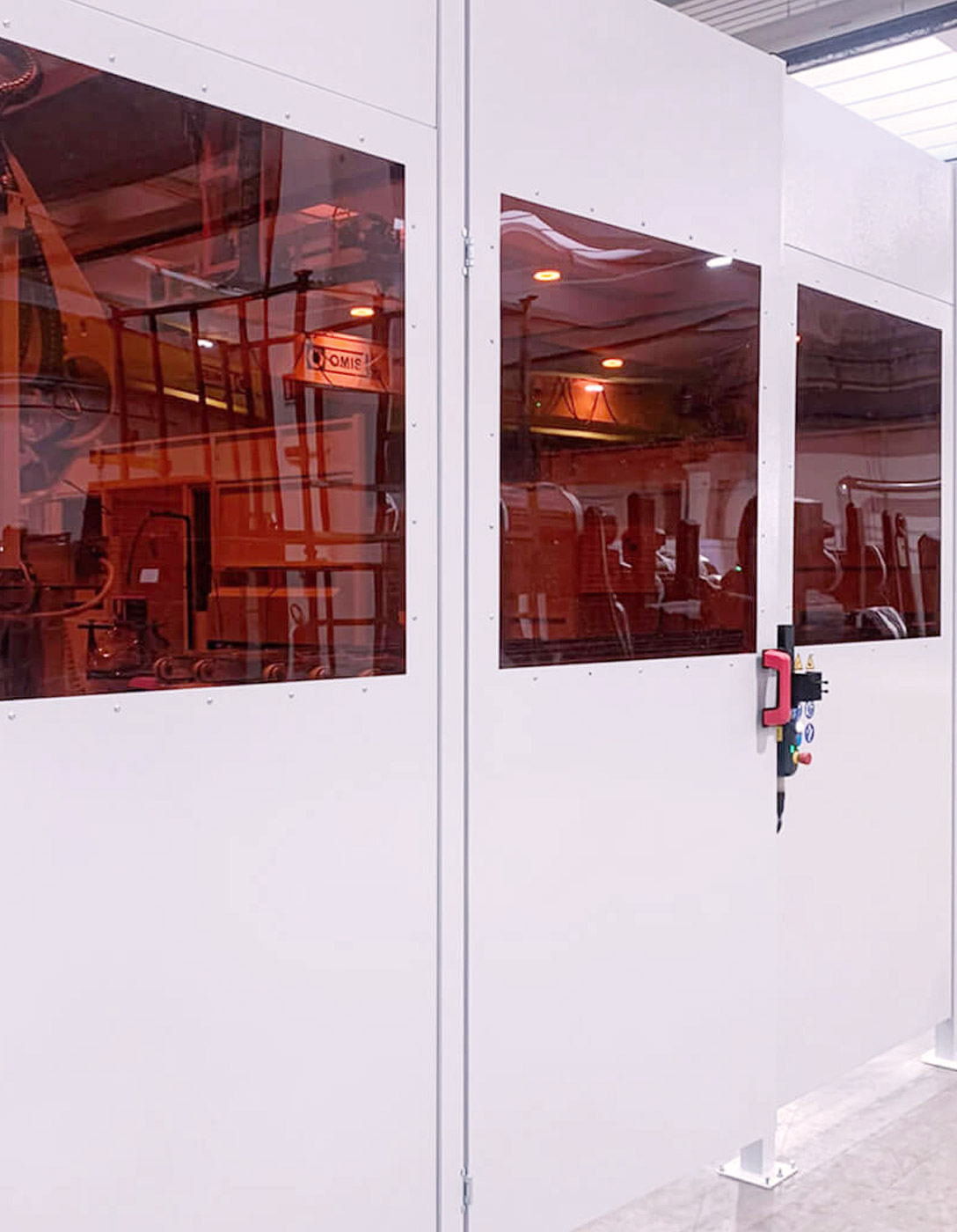

Per le celle di saldatura, invece, i Ripari in lamiera FullSteel dotati di specifiche finestrature in Policarbonato certificato EN ISO 25980 forniscono sia la protezione che la visibilità necessaria dell’area produttiva.
È possibile combinare diversi tipi di pannelli per ottimizzare la visibilità in punti specifici del perimetro?

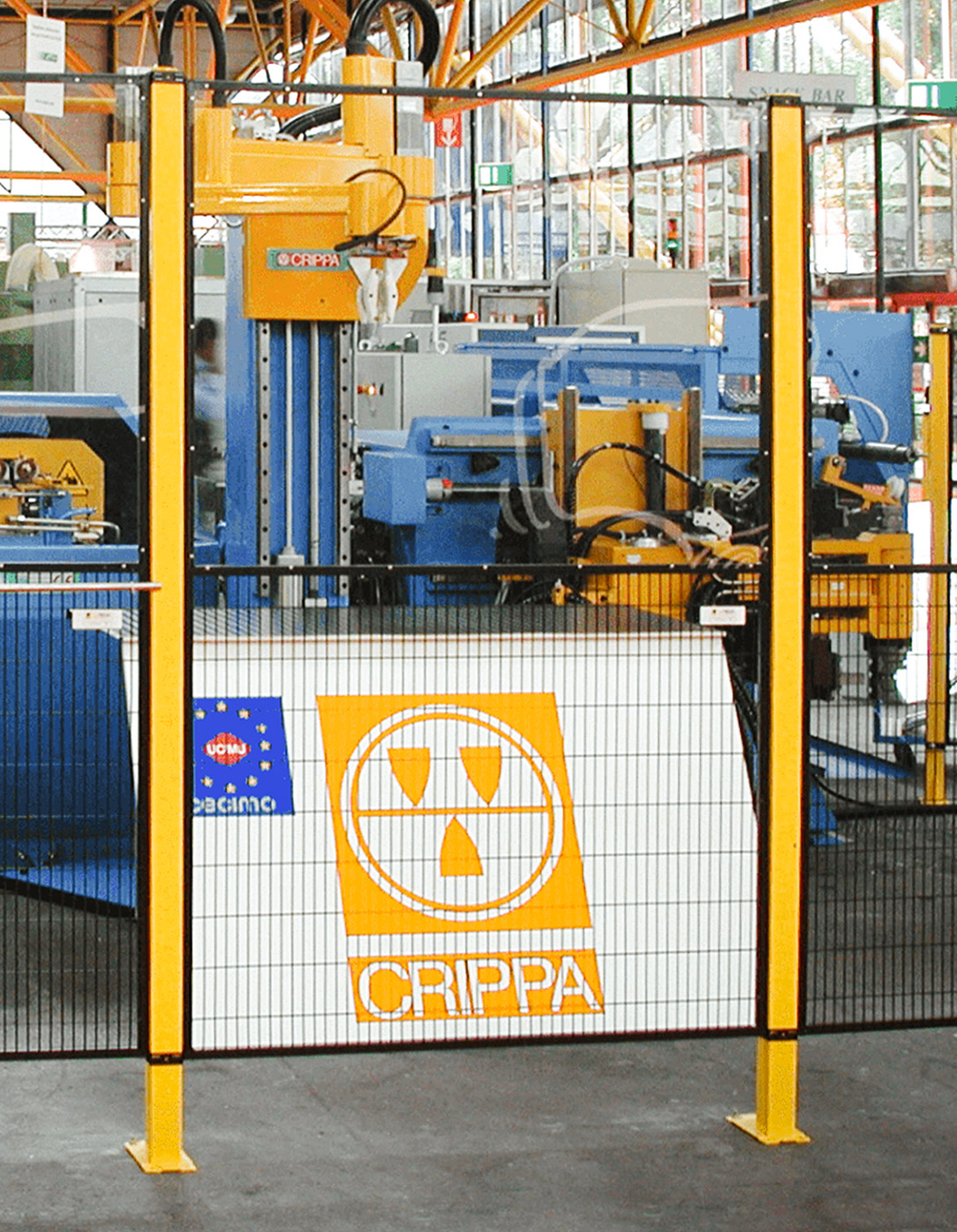

Sì. La cross-modularità dei Sistemi Satech permette di integrare Pannelli con diverse caratteristiche di visibilità nello stesso perimetro. Ad esempio, è possibile combinare:

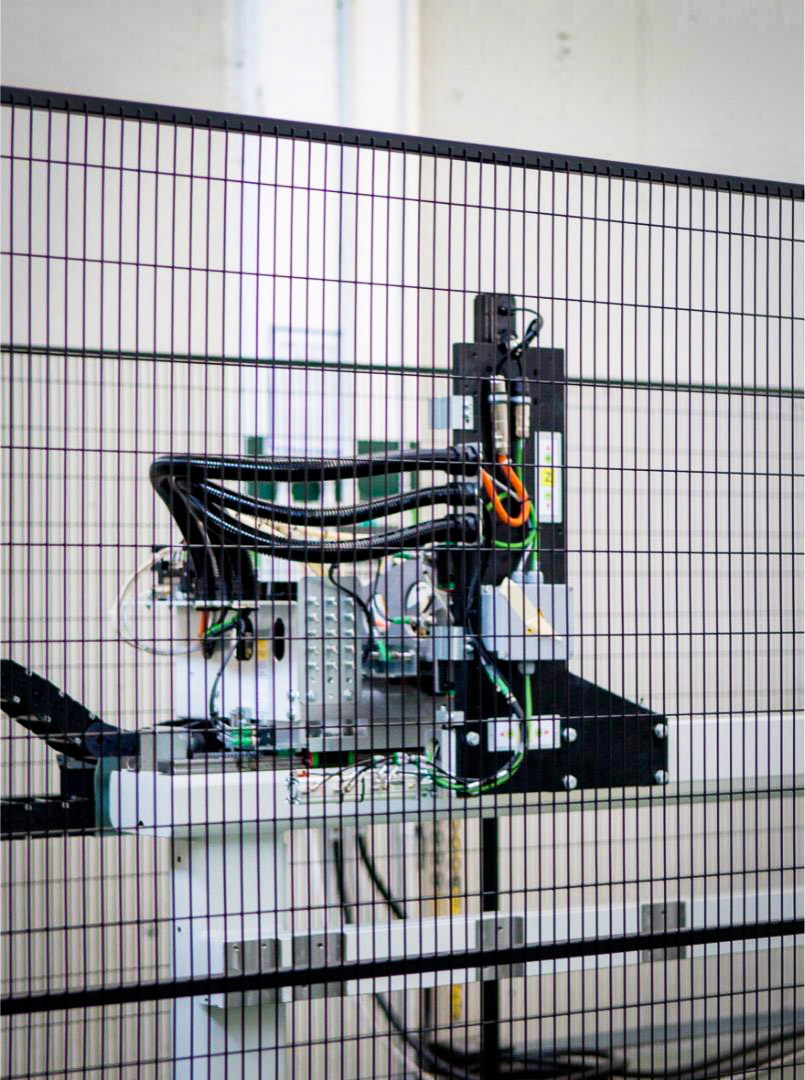

• Pannelli in rete con telaio e senza telaio per la visibilità generale delle aree protette

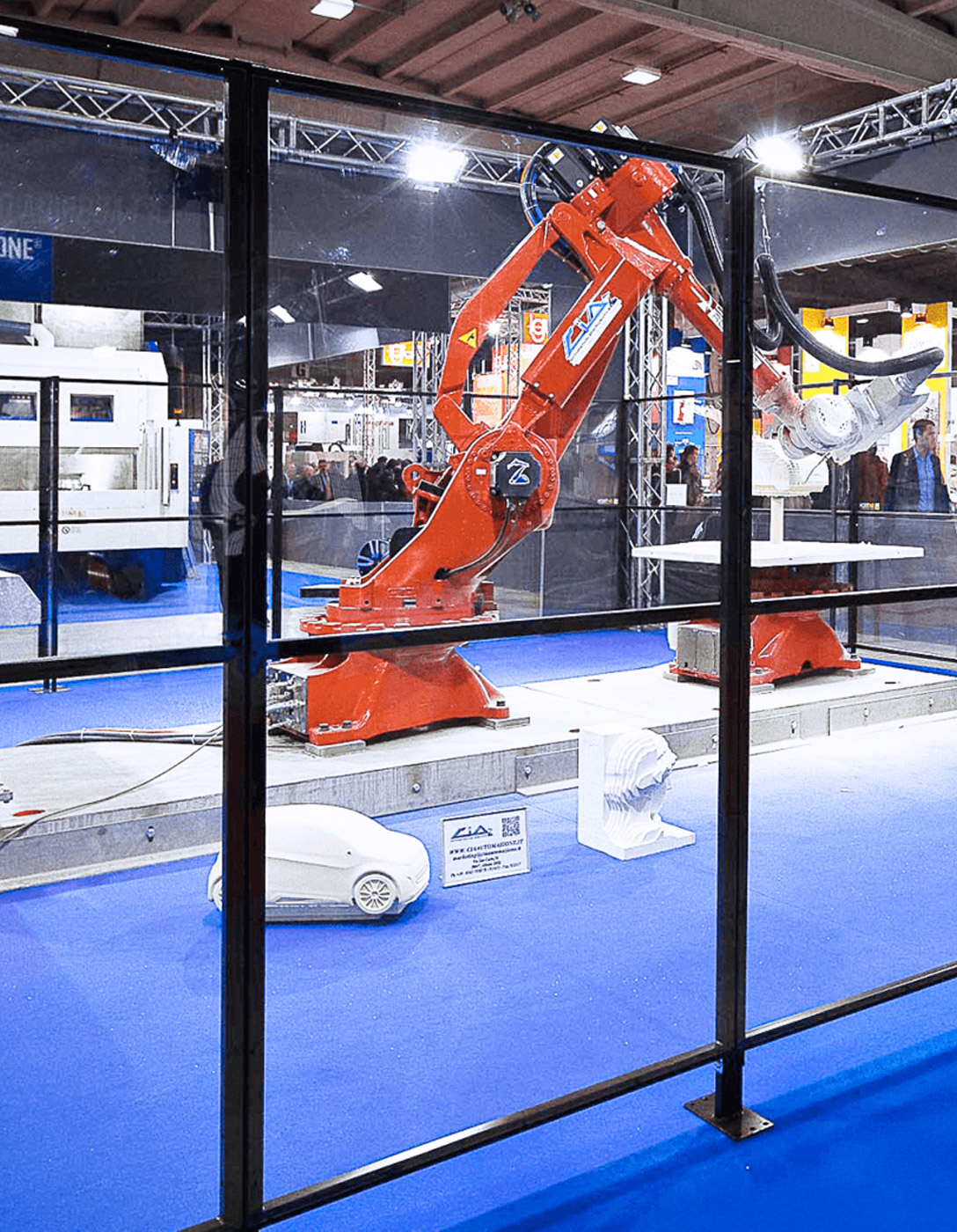

• Pannelli in policarbonato per le zone che richiedono massima visibilità
• Pannelli FullSteel nelle aree in cui è prioritario impedire la proiezione di scarti di lavorazione
Sicurezza attraverso la Visibilità dei Ripari
La visibilità attraverso i Ripari industriali previene gli infortuni. L'attenzione ai materiali, alle finiture e ai colori contribuisce concretamente alla Sicurezza del vostro ambiente di lavoro.
